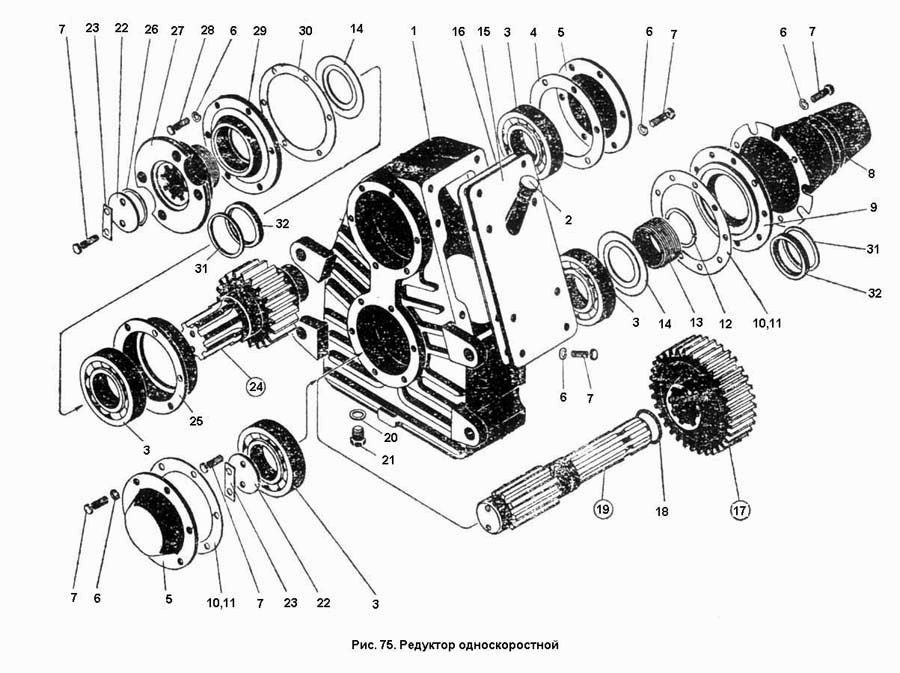

Одношвидкісний редуктор
100%
Назва деталі
Вал відбору потужності
Заводський номер
700А.42.02.074-1
Кількість на модель
1
№
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
700А.42.02.018-1
Кількість на модель
1
№
Назва деталі
Одношвидкісний редуктор
Заводський номер
701.42.02.000
Кількість на модель
1
№
Назва деталі
Одношвидкісний редуктор
Заводський номер
700А.42.02.000
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
700А.42.02.017-1
Кількість на модель
1
№
Назва деталі
Корпус механізму відбору потужності
Заводський номер
700.42.02.025-1
Кількість на модель
1
№
1
Назва деталі
Мило
Заводський номер
700.42.02.050
Кількість на модель
1
№
2
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 311 ГОСТ 8338-75
Кількість на модель
4
№
3
Назва деталі
Прокладка
Заводський номер
700.42.02.035-1
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
700.42.02.026
Кількість на модель
2
№
5
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402-70
Кількість на модель
35
№
6
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 20
Заводський номер
Болт М8Х20 ГОСТ 7808-70
Кількість на модель
33
№
7
Назва деталі
Кожух
Заводський номер
700.42.02.080
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
700.42.02.011
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700.42.02.040-01
Кількість на модель
5
№
10
Назва деталі
Прокладка
Заводський номер
700.42.02.048-02
Кількість на модель
5
№
11
Назва деталі
Півкільце
Заводський номер
700.42.02.037-1
Кількість на модель
2
№
12
Назва деталі
Втулка
Заводський номер
700.42.02.027-1
Кількість на модель
1
№
13
Назва деталі
Масловідбивач
Заводський номер
700.42.30.013
Кількість на модель
2
№
14
Назва деталі
Кришка у зборі
Заводський номер
700.42.02.040-2
Кількість на модель
1
№
15
Назва деталі
Прокладка
Заводський номер
700.42.02.036-1
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
701.42.02.017
Кількість на модель
№
17
Назва деталі
Кільце У-55х50-3 ГОСТ 18829-73
Заводський номер
Кольцо У-55Х50-3 ГОСТ 18829-73
Кількість на модель
1
№
18
Назва деталі
Вал відбору потужності
Заводський номер
701.42.02.019
Кількість на модель
№
19
Назва деталі
Прокладка ФТ 12Х18Х1.5 МН 3138-62
Заводський номер
Прокладка ФТ 12Х18Х1.5 МН 3138-62
Кількість на модель
2
№
20
Назва деталі
Заглушка М12 ЛК 0011-00
Заводський номер
Пробка М12 ЛК 0011-00
Кількість на модель
2
№
21
Назва деталі
Диск
Заводський номер
700.42.02.016
Кількість на модель
2
№
22
Назва деталі
Стопорна планка
Заводський номер
700.42.02-047
Кількість на модель
2
№
23
Назва деталі
Вал-шестерня __NT__0__
Заводський номер
701.42.02.018
Кількість на модель
№
24
Назва деталі
Склянка
Заводський номер
700.42.02.019-1
Кількість на модель
1
№
25
Назва деталі
Ущільнювальне кільце
Заводський номер
700.42.02.029
Кількість на модель
1
№
26
Назва деталі
Фланець
Заводський номер
700.42.02.028-1
Кількість на модель
1
№
27
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 30
Заводський номер
Болт М8Х30 ГОСТ 7808-70
Кількість на модель
6
№
28
Назва деталі
Кришка
Заводський номер
700.42.02.011-1
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
700.42.02.034-1
Кількість на модель
2
№
30
Назва деталі
Кільце СП 88-69-7 ГОСТ 6308-71
Заводський номер
Кольцо СП 88-69-7 ГОСТ 6308-71
Кількість на модель
2
№
31
Назва деталі
Ущільнення АСК-70-95-12 ЛК 02478-00
Заводський номер
Уплотнение АСК-70-95-12 ЛК 02478-00
Кількість на модель
2
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал відбору потужності | 700А.42.02.074-1 | 1 | 1 | |||||
| Вал-шестерня __NT__0__ | 700А.42.02.018-1 | 1 | 1 | |||||
| Одношвидкісний редуктор | 701.42.02.000 | 1 | 1 | |||||
| Одношвидкісний редуктор | 700А.42.02.000 | 1 | 1 | |||||
| Шестерня | 700А.42.02.017-1 | 1 | 1 | |||||
| 1 | Корпус механізму відбору потужності | 700.42.02.025-1 | 1 | 1 | 1 | |||
| 2 | Мило | 700.42.02.050 | 1 | 1 | 2 | |||
| 3 | Підшипник ГОСТ | Подшипник 311 ГОСТ 8338-75 | 4 | 4 | 3 | |||
| 4 | Прокладка | 700.42.02.035-1 | 2 | 2 | 4 | |||
| 5 | Кришка | 700.42.02.026 | 2 | 2 | 5 | |||
| 6 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402-70 | 35 | 35 | 6 | |||
| 7 | Болт M7808-708×__NT__3__ ГОСТ 20 | Болт М8Х20 ГОСТ 7808-70 | 33 | 33 | 7 | |||
| 8 | Кожух | 700.42.02.080 | 1 | 1 | 8 | |||
| 9 | Кришка | 700.42.02.011 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700.42.02.040-01 | 5 | 5 | 10 | |||
| 11 | Прокладка | 700.42.02.048-02 | 5 | 5 | 11 | |||
| 12 | Півкільце | 700.42.02.037-1 | 2 | 2 | 12 | |||
| 13 | Втулка | 700.42.02.027-1 | 1 | 1 | 13 | |||
| 14 | Масловідбивач | 700.42.30.013 | 2 | 2 | 14 | |||
| 15 | Кришка у зборі | 700.42.02.040-2 | 1 | 1 | 15 | |||
| 16 | Прокладка | 700.42.02.036-1 | 1 | 1 | 16 | |||
| 17 | Шестерня | 701.42.02.017 | 17 | |||||
| 18 | Кільце У-55х50-3 ГОСТ 18829-73 | Кольцо У-55Х50-3 ГОСТ 18829-73 | 1 | 1 | 18 | |||
| 19 | Вал відбору потужності | 701.42.02.019 | 19 | |||||
| 20 | Прокладка ФТ 12Х18Х1.5 МН 3138-62 | Прокладка ФТ 12Х18Х1.5 МН 3138-62 | 2 | 2 | 20 | |||
| 21 | Заглушка М12 ЛК 0011-00 | Пробка М12 ЛК 0011-00 | 2 | 2 | 21 | |||
| 22 | Диск | 700.42.02.016 | 2 | 2 | 22 | |||
| 23 | Стопорна планка | 700.42.02-047 | 2 | 2 | 23 | |||
| 24 | Вал-шестерня __NT__0__ | 701.42.02.018 | 24 | |||||
| 25 | Склянка | 700.42.02.019-1 | 1 | 1 | 25 | |||
| 26 | Ущільнювальне кільце | 700.42.02.029 | 1 | 1 | 26 | |||
| 27 | Фланець | 700.42.02.028-1 | 1 | 1 | 27 | |||
| 28 | Болт M7808-708×__NT__3__ ГОСТ 30 | Болт М8Х30 ГОСТ 7808-70 | 6 | 6 | 28 | |||
| 29 | Кришка | 700.42.02.011-1 | 1 | 1 | 29 | |||
| 30 | Прокладка | 700.42.02.034-1 | 2 | 2 | 30 | |||
| 31 | Кільце СП 88-69-7 ГОСТ 6308-71 | Кольцо СП 88-69-7 ГОСТ 6308-71 | 2 | 2 | 31 | |||
| 32 | Ущільнення АСК-70-95-12 ЛК 02478-00 | Уплотнение АСК-70-95-12 ЛК 02478-00 | 2 | 2 | 32 |
