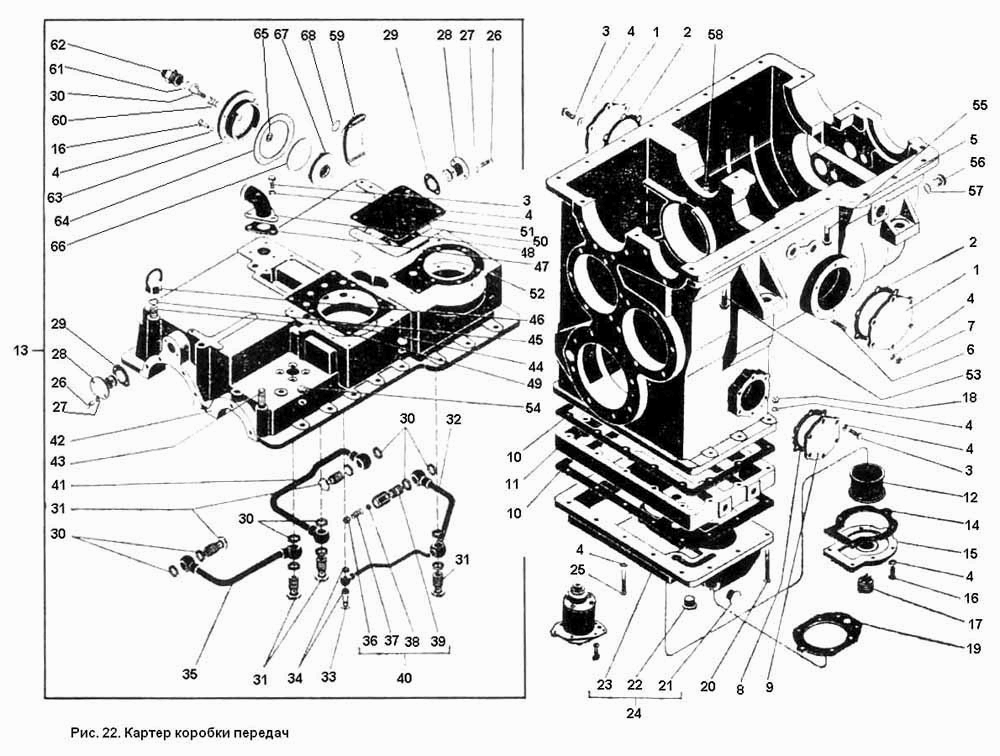

Картер коробки передач
100%
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 20
Заводський номер
Болт М10Х20 ГОСТ 7808-70
Кількість на модель
9
№
3
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65
Заводський номер
Шайба 10.65Г ГОСТ 6402-70
Кількість на модель
37
№
4
Назва деталі
Шпилька М10Х22 ГОСТ 22034-76
Заводський номер
Шпилька М10Х22 ГОСТ 22034-76
Кількість на модель
10
№
6
Назва деталі
Гайка М10 ГОСТ 5927-70
Заводський номер
Гайка М10 ГОСТ 5927-70
Кількість на модель
8
№
7
Назва деталі
Прокладка
Заводський номер
700.17.01.404-02
Кількість на модель
1
№
8
Назва деталі
Кришка
Заводський номер
700.17.01.422
Кількість на модель
1
№
9
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 25
Заводський номер
Болт М10Х25 ГОСТ 7808-70
Кількість на модель
14
№
16
Назва деталі
Гайка М10 ГОСТ 5933-73
Заводський номер
Гайка М10 ГОСТ 5933-73
Кількість на модель
1
№
18
Назва деталі
Заглушка
Заводський номер
700.17.02.017
Кількість на модель
5
№
21
Назва деталі
Болт M7808-7010×__NT__3__ ГОСТ 75
Заводський номер
Болт М10Х75 ГОСТ 7808-70
Кількість на модель
12
№
25
Назва деталі
Болт M7808-708×__NT__3__ ГОСТ 16
Заводський номер
Болт М8Х16 ГОСТ 7808-70
Кількість на модель
19
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8.01 ГОСТ 11371-78
Кількість на модель
6
№
27
Назва деталі
Прокладка
Заводський номер
700.17.01.413
Кількість на модель
31
№
30
Назва деталі
Затискний болт
Заводський номер
700.17.24.023-2
Кількість на модель
5
№
31
Назва деталі
Затискний болт
Заводський номер
700.11.00.039
Кількість на модель
1
№
33
Назва деталі
Кулька БV 20.638 мм Н ГОСТ 3722-60
Заводський номер
Шарик БV 20.638мм Н ГОСТ 3722-60
Кількість на модель
1
№
33
Назва деталі
Прокладка ФТ12Х18Х1.5 МН 3138-62
Заводський номер
Прокладка ФТ12Х18Х1.5 МН 3138-62
Кількість на модель
2
№
34
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65
Заводський номер
Шайба 14.65Г ГОСТ 6402-70
Кількість на модель
24
№
45
Назва деталі
Прокладка
Заводський номер
700.17.00.015-1
Кількість на модель
1
№
49
Назва деталі
Прокладка
Заводський номер
700.17.00.016-1
Кількість на модель
1
№
50
Назва деталі
Прокладка
Заводський номер
700.17.00.019
Кількість на модель
1
№
51
Назва деталі
Прокладка
Заводський номер
700.17.00.012-1
Кількість на модель
1
№
52
Назва деталі
Гайка М14х1.5 ГОСТ 5927-70
Заводський номер
Гайка М14Х1.5 ГОСТ 5927-70
Кількість на модель
24
№
54
Назва деталі
Болт M60×14×7811-70 ГОСТ 1.5
Заводський номер
Болт М14Х1.5Х60 ГОСТ 7811-70
Кількість на модель
14
№
55
Назва деталі
Затор
Заводський номер
700.17.01.479
Кількість на модель
1
№
56
Назва деталі
Прокладка ФТ28Х34Х2 МН 3138-62
Заводський номер
Прокладка ФТ28Х34Х2 МН 3138-62
Кількість на модель
1
№
57
Назва деталі
Штифт 12Пр22 Х25 ГОСТ 3128-70
Заводський номер
Штифт 12Пр22 Х25 ГОСТ 3128-70
Кількість на модель
1
№
58
Назва деталі
Гальмівна колодка
Заводський номер
700.17.01.417-1
Кількість на модель
2
№
59
Назва деталі
гвинт
Заводський номер
700.17.01.421
Кількість на модель
2
№
61
Назва деталі
Штуцер
Заводський номер
700.17.01.419
Кількість на модель
1
№
62
Назва деталі
Кришка
Заводський номер
700.17.01.416-1
Кількість на модель
2
№
63
Назва деталі
Шайба 6402 70Г __NT__3__ __NT__4__ ГОСТ 8.65
Заводський номер
Шайба 8.65Г ГОСТ 6402 70
Кількість на модель
2
№
65
Назва деталі
Поршень
Заводський номер
700.17.01.418-1
Кількість на модель
2
№
67
Назва деталі
Кільце V-30х25-3 ГОСТ 18829-73
Заводський номер
Кольцо V-30Х25-3 ГОСТ 18829-73
Кількість на модель
1
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 3 | Болт M7808-7010×__NT__3__ ГОСТ 20 | Болт М10Х20 ГОСТ 7808-70 | 9 | 9 | 3 | |||
| 4 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 10.65 | Шайба 10.65Г ГОСТ 6402-70 | 37 | 37 | 4 | |||
| 6 | Шпилька М10Х22 ГОСТ 22034-76 | Шпилька М10Х22 ГОСТ 22034-76 | 10 | 10 | 6 | |||
| 7 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | 8 | 8 | 7 | |||
| 8 | Прокладка | 700.17.01.404-02 | 1 | 1 | 8 | |||
| 9 | Кришка | 700.17.01.422 | 1 | 1 | 9 | |||
| 16 | Болт M7808-7010×__NT__3__ ГОСТ 25 | Болт М10Х25 ГОСТ 7808-70 | 14 | 14 | 16 | |||
| 18 | Гайка М10 ГОСТ 5933-73 | Гайка М10 ГОСТ 5933-73 | 1 | 1 | 18 | |||
| 21 | Заглушка | 700.17.02.017 | 5 | 5 | 21 | |||
| 25 | Болт M7808-7010×__NT__3__ ГОСТ 75 | Болт М10Х75 ГОСТ 7808-70 | 12 | 12 | 25 | |||
| 26 | Болт M7808-708×__NT__3__ ГОСТ 16 | Болт М8Х16 ГОСТ 7808-70 | 19 | 19 | 26 | |||
| 27 | Шайба ГОСТ | Шайба 8.01 ГОСТ 11371-78 | 6 | 6 | 27 | |||
| 30 | Прокладка | 700.17.01.413 | 31 | 31 | 30 | |||
| 31 | Затискний болт | 700.17.24.023-2 | 5 | 5 | 31 | |||
| 33 | Затискний болт | 700.11.00.039 | 1 | 1 | 33 | |||
| 33 | Кулька БV 20.638 мм Н ГОСТ 3722-60 | Шарик БV 20.638мм Н ГОСТ 3722-60 | 1 | 1 | 33 | |||
| 34 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | Прокладка ФТ12Х18Х1.5 МН 3138-62 | 2 | 2 | 34 | |||
| 45 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 14.65 | Шайба 14.65Г ГОСТ 6402-70 | 24 | 24 | 45 | |||
| 49 | Прокладка | 700.17.00.015-1 | 1 | 1 | 49 | |||
| 50 | Прокладка | 700.17.00.016-1 | 1 | 1 | 50 | |||
| 51 | Прокладка | 700.17.00.019 | 1 | 1 | 51 | |||
| 52 | Прокладка | 700.17.00.012-1 | 1 | 1 | 52 | |||
| 54 | Гайка М14х1.5 ГОСТ 5927-70 | Гайка М14Х1.5 ГОСТ 5927-70 | 24 | 24 | 54 | |||
| 55 | Болт M60×14×7811-70 ГОСТ 1.5 | Болт М14Х1.5Х60 ГОСТ 7811-70 | 14 | 14 | 55 | |||
| 56 | Затор | 700.17.01.479 | 1 | 1 | 56 | |||
| 57 | Прокладка ФТ28Х34Х2 МН 3138-62 | Прокладка ФТ28Х34Х2 МН 3138-62 | 1 | 1 | 57 | |||
| 58 | Штифт 12Пр22 Х25 ГОСТ 3128-70 | Штифт 12Пр22 Х25 ГОСТ 3128-70 | 1 | 1 | 58 | |||
| 59 | Гальмівна колодка | 700.17.01.417-1 | 2 | 2 | 59 | |||
| 61 | гвинт | 700.17.01.421 | 2 | 2 | 61 | |||
| 62 | Штуцер | 700.17.01.419 | 1 | 1 | 62 | |||
| 63 | Кришка | 700.17.01.416-1 | 2 | 2 | 63 | |||
| 65 | Шайба 6402 70Г __NT__3__ __NT__4__ ГОСТ 8.65 | Шайба 8.65Г ГОСТ 6402 70 | 2 | 2 | 65 | |||
| 67 | Поршень | 700.17.01.418-1 | 2 | 2 | 67 | |||
| 68 | Кільце V-30х25-3 ГОСТ 18829-73 | Кольцо V-30Х25-3 ГОСТ 18829-73 | 1 | 1 | 68 |
