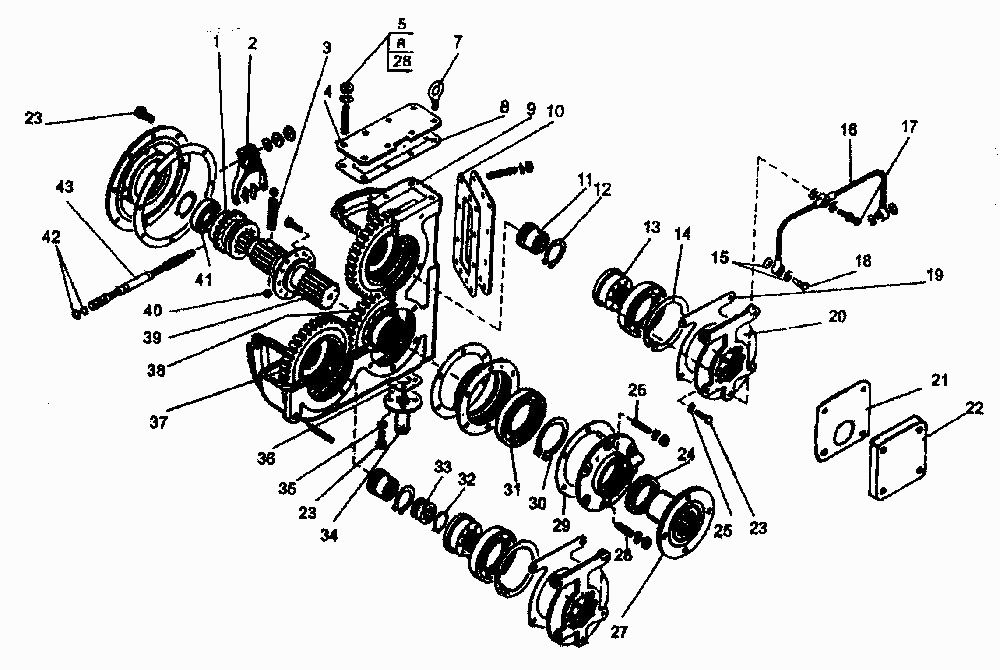

Редуктор приводу насоса
100%
Назва деталі
Муфта
Заводський номер
2256010-1600026
Кількість на модель
1
№
1
Назва деталі
Вилка
Заводський номер
700А.1602051
Кількість на модель
1
№
2
Назва деталі
Пружина
Заводський номер
700А.1602059
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
700А.1602033
Кількість на модель
1
№
4
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
22
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.05
Кількість на модель
22
№
6
Назва деталі
Болт обода
Заводський номер
М10.019
Кількість на модель
2
№
7
Назва деталі
Прокладка
Заводський номер
700А.1602037
Кількість на модель
1
№
8
Назва деталі
Картер
Заводський номер
700А.1602011-3
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
700А.1602036
Кількість на модель
1
№
10
Назва деталі
Муфта
Заводський номер
700А.1602024-1
Кількість на модель
2
№
11
Назва деталі
КІЛЬЦО
Заводський номер
В55
Кількість на модель
2
№
12
Назва деталі
Втулка
Заводський номер
700А.1602054-1
Кількість на модель
2
№
13
Назва деталі
КІЛЬЦО
Заводський номер
В140
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
700А.1602044
Кількість на модель
6
№
15
Назва деталі
Трубопровід
Заводський номер
2256010-1600040
Кількість на модель
1
№
16
Назва деталі
Штуцер
Заводський номер
700А.1602058
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
700А.1100039
Кількість на модель
2
№
18
Назва деталі
Прокладка
Заводський номер
700А.1602063-2
Кількість на модель
2
№
19
Назва деталі
Склянка
Заводський номер
700А.1602073
Кількість на модель
2
№
20
Назва деталі
Прокладка
Заводський номер
700А.1602064-1
Кількість на модель
2
№
21
Назва деталі
Кришка
Заводський номер
750-3400014
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
М10х25
Кількість на модель
20
№
23
Назва деталі
Манжета
Заводський номер
700А.1701450
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
10Т.65Г.05
Кількість на модель
16
№
25
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
1
№
26
Назва деталі
Фланець
Заводський номер
2256010-1600027
Кількість на модель
1
№
27
Назва деталі
Шпилька
Заводський номер
М10х22
Кількість на модель
22
№
28
Назва деталі
Прокладка
Заводський номер
2256010-1602025
Кількість на модель
1
№
29
Назва деталі
КІЛЬЦО
Заводський номер
В90
Кількість на модель
1
№
30
Назва деталі
Підшипник ГОСТ
Заводський номер
118
Кількість на модель
3
№
31
Назва деталі
Кільце В
Заводський номер
В45
Кількість на модель
1
№
32
Назва деталі
Муфта
Заводський номер
700А.1602025-1
Кількість на модель
1
№
33
Назва деталі
Патрубок
Заводський номер
700А.1602110
Кількість на модель
1
№
34
Назва деталі
Прокладка
Заводський номер
700А.1602069
Кількість на модель
4
№
35
Назва деталі
Прокладка
Заводський номер
700.1701251-1
Кількість на модель
1
№
36
Назва деталі
Шестерня
Заводський номер
701.1602023-1
Кількість на модель
2
№
37
Назва деталі
Шестерня
Заводський номер
2256010-1600022
Кількість на модель
1
№
38
Назва деталі
Вал
Заводський номер
2256010-1600019
Кількість на модель
1
№
39
Назва деталі
Куля ГОСТ
Заводський номер
Б8-100
Кількість на модель
2
№
40
Назва деталі
Подшипник
Заводський номер
80208С9
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
016-020-25-1-3
Кількість на модель
2
№
42
Назва деталі
Валик
Заводський номер
700А.1602031-1
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Муфта | 2256010-1600026 | 1 | 1 | 1 | |||
| 2 | Вилка | 700А.1602051 | 1 | 1 | 2 | |||
| 3 | Пружина | 700А.1602059 | 1 | 1 | 3 | |||
| 4 | Кришка | 700А.1602033 | 1 | 1 | 4 | |||
| 5 | Гайка | М10 | 22 | 22 | 5 | |||
| 6 | Шайба ГОСТ | 10.65Г.05 | 22 | 22 | 6 | |||
| 7 | Болт обода | М10.019 | 2 | 2 | 7 | |||
| 8 | Прокладка | 700А.1602037 | 1 | 1 | 8 | |||
| 9 | Картер | 700А.1602011-3 | 1 | 1 | 9 | |||
| 10 | Прокладка | 700А.1602036 | 1 | 1 | 10 | |||
| 11 | Муфта | 700А.1602024-1 | 2 | 2 | 11 | |||
| 12 | КІЛЬЦО | В55 | 2 | 2 | 12 | |||
| 13 | Втулка | 700А.1602054-1 | 2 | 2 | 13 | |||
| 14 | КІЛЬЦО | В140 | 2 | 2 | 14 | |||
| 15 | Прокладка | 700А.1602044 | 6 | 6 | 15 | |||
| 16 | Трубопровід | 2256010-1600040 | 1 | 1 | 16 | |||
| 17 | Штуцер | 700А.1602058 | 1 | 1 | 17 | |||
| 18 | гвинт | 700А.1100039 | 2 | 2 | 18 | |||
| 19 | Прокладка | 700А.1602063-2 | 2 | 2 | 19 | |||
| 20 | Склянка | 700А.1602073 | 2 | 2 | 20 | |||
| 21 | Прокладка | 700А.1602064-1 | 2 | 2 | 21 | |||
| 22 | Кришка | 750-3400014 | 1 | 1 | 22 | |||
| 23 | гвинт | М10х25 | 20 | 20 | 23 | |||
| 24 | Манжета | 700А.1701450 | 1 | 1 | 24 | |||
| 25 | Диск | 10Т.65Г.05 | 16 | 16 | 25 | |||
| 26 | гвинт | М8х20 | 1 | 1 | 26 | |||
| 27 | Фланець | 2256010-1600027 | 1 | 1 | 27 | |||
| 28 | Шпилька | М10х22 | 22 | 22 | 28 | |||
| 29 | Прокладка | 2256010-1602025 | 1 | 1 | 29 | |||
| 30 | КІЛЬЦО | В90 | 1 | 1 | 30 | |||
| 31 | Підшипник ГОСТ | 118 | 3 | 3 | 31 | |||
| 32 | Кільце В | В45 | 1 | 1 | 32 | |||
| 33 | Муфта | 700А.1602025-1 | 1 | 1 | 33 | |||
| 34 | Патрубок | 700А.1602110 | 1 | 1 | 34 | |||
| 35 | Прокладка | 700А.1602069 | 4 | 4 | 35 | |||
| 36 | Прокладка | 700.1701251-1 | 1 | 1 | 36 | |||
| 37 | Шестерня | 701.1602023-1 | 2 | 2 | 37 | |||
| 38 | Шестерня | 2256010-1600022 | 1 | 1 | 38 | |||
| 39 | Вал | 2256010-1600019 | 1 | 1 | 39 | |||
| 40 | Куля ГОСТ | Б8-100 | 2 | 2 | 40 | |||
| 41 | Подшипник | 80208С9 | 1 | 1 | 41 | |||
| 42 | Кільце | 016-020-25-1-3 | 2 | 2 | 42 | |||
| 43 | Валик | 700А.1602031-1 | 1 | 1 | 43 |
