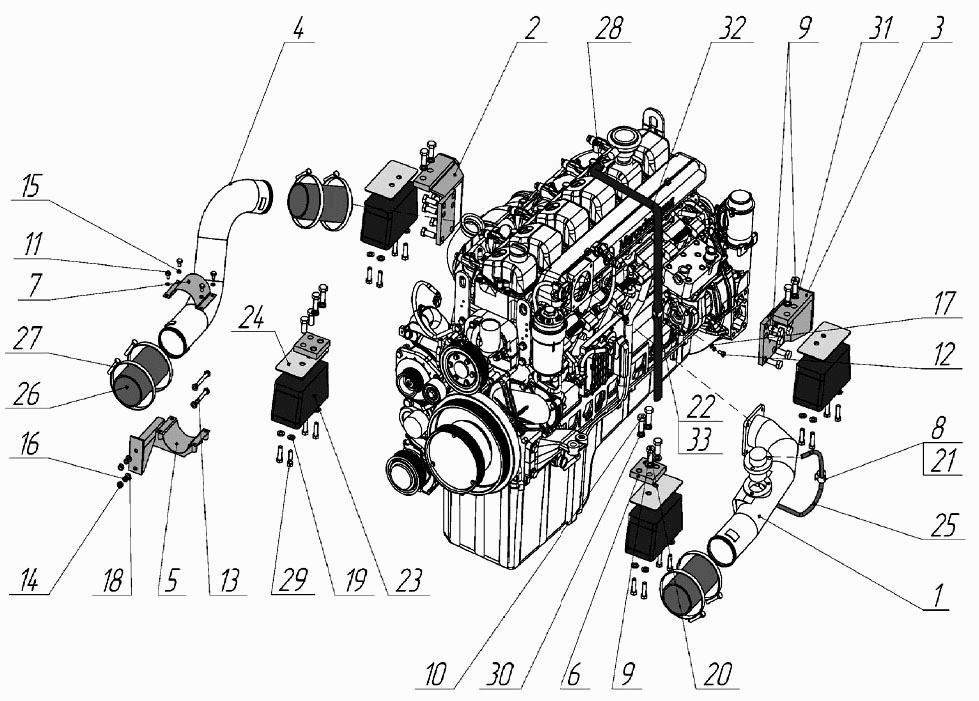

Встановлення двигуна OM457LA 744Р2-1000000-1
100%
Назва деталі
Труба__NT__0__
Заводський номер
744Р2-1000370-1
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
744Р2-1000410-1
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
744Р2-1000410-1-01
Кількість на модель
1
№
3
Назва деталі
Труба__NT__0__
Заводський номер
744Р2-1000490
Кількість на модель
1
№
4
Назва деталі
Кронштейн
Заводський номер
744Р2-1000500
Кількість на модель
1
№
5
Назва деталі
Проставка
Заводський номер
744Р2-1000302
Кількість на модель
2
№
6
Назва деталі
Скоба
Заводський номер
744Р2-1000501-1-01
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
700А.1100057-02
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
М16х1,5х40
Кількість на модель
20
№
9
Назва деталі
гвинт
Заводський номер
М16х45
Кількість на модель
4
№
10
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
4
№
11
Назва деталі
гвинт
Заводський номер
М8х20
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
М10х75
Кількість на модель
2
№
13
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
2
№
14
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
5
№
15
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
2
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.019
Кількість на модель
1
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
10.01.019
Кількість на модель
4
№
18
Назва деталі
Шайба ГОСТ
Заводський номер
12.01.019
Кількість на модель
16
№
19
Назва деталі
Шайба ГОСТ
Заводський номер
16.01.019
Кількість на модель
2
№
20
Назва деталі
Скоба
Заводський номер
20.32.11
Кількість на модель
1
№
21
Назва деталі
Скоба
Заводський номер
32.30.13,0
Кількість на модель
1
№
22
Назва деталі
Амортизатор
Заводський номер
А3972400018
Кількість на модель
4
№
23
Назва деталі
Кришка
Заводський номер
А3832420034
Кількість на модель
4
№
24
Назва деталі
Паливна трубка
Заводський номер
А5410708132КZ
Кількість на модель
1
№
25
Назва деталі
Рукав
Заводський номер
А0020946382
Кількість на модель
3
№
26
Назва деталі
Пружинний хомут d95-117
Заводський номер
А0059970690
Кількість на модель
6
№
27
Назва деталі
Хомут
Заводський номер
30-45/9
Кількість на модель
1
№
28
Назва деталі
гвинт
Заводський номер
М12х1,5х45
Кількість на модель
16
№
29
Назва деталі
Диск
Заводський номер
А3529902440
Кількість на модель
4
№
30
Назва деталі
Диск
Заводський номер
N000125017016
Кількість на модель
4
№
31
Назва деталі
Рукав dу 32
Заводський номер
Рукав Dу32
Кількість на модель
1
№
32
Назва деталі
Трубка
Заводський номер
305ТВ-40,30
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба__NT__0__ | 744Р2-1000370-1 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 744Р2-1000410-1 | 1 | 1 | 2 | |||
| 3 | Кронштейн | 744Р2-1000410-1-01 | 1 | 1 | 3 | |||
| 4 | Труба__NT__0__ | 744Р2-1000490 | 1 | 1 | 4 | |||
| 5 | Кронштейн | 744Р2-1000500 | 1 | 1 | 5 | |||
| 6 | Проставка | 744Р2-1000302 | 2 | 2 | 6 | |||
| 7 | Скоба | 744Р2-1000501-1-01 | 1 | 1 | 7 | |||
| 8 | Втулка | 700А.1100057-02 | 1 | 1 | 8 | |||
| 9 | гвинт | М16х1,5х40 | 20 | 20 | 9 | |||
| 10 | гвинт | М16х45 | 4 | 4 | 10 | |||
| 11 | гвинт | М8х16 | 4 | 4 | 11 | |||
| 12 | гвинт | М8х20 | 1 | 1 | 12 | |||
| 13 | гвинт | М10х75 | 2 | 2 | 13 | |||
| 14 | Гайка | М10 | 2 | 2 | 14 | |||
| 15 | Шайба | 8.65Г | 5 | 5 | 15 | |||
| 16 | Шайба | 10.65Г | 2 | 2 | 16 | |||
| 17 | Шайба ГОСТ | 8.01.019 | 1 | 1 | 17 | |||
| 18 | Шайба ГОСТ | 10.01.019 | 4 | 4 | 18 | |||
| 19 | Шайба ГОСТ | 12.01.019 | 16 | 16 | 19 | |||
| 20 | Шайба ГОСТ | 16.01.019 | 2 | 2 | 20 | |||
| 21 | Скоба | 20.32.11 | 1 | 1 | 21 | |||
| 22 | Скоба | 32.30.13,0 | 1 | 1 | 22 | |||
| 23 | Амортизатор | А3972400018 | 4 | 4 | 23 | |||
| 24 | Кришка | А3832420034 | 4 | 4 | 24 | |||
| 25 | Паливна трубка | А5410708132КZ | 1 | 1 | 25 | |||
| 26 | Рукав | А0020946382 | 3 | 3 | 26 | |||
| 27 | Пружинний хомут d95-117 | А0059970690 | 6 | 6 | 27 | |||
| 28 | Хомут | 30-45/9 | 1 | 1 | 28 | |||
| 29 | гвинт | М12х1,5х45 | 16 | 16 | 29 | |||
| 30 | Диск | А3529902440 | 4 | 4 | 30 | |||
| 31 | Диск | N000125017016 | 4 | 4 | 31 | |||
| 32 | Рукав dу 32 | Рукав Dу32 | 1 | 1 | 32 | |||
| 33 | Трубка | 305ТВ-40,30 | 1 | 1 | 33 |
