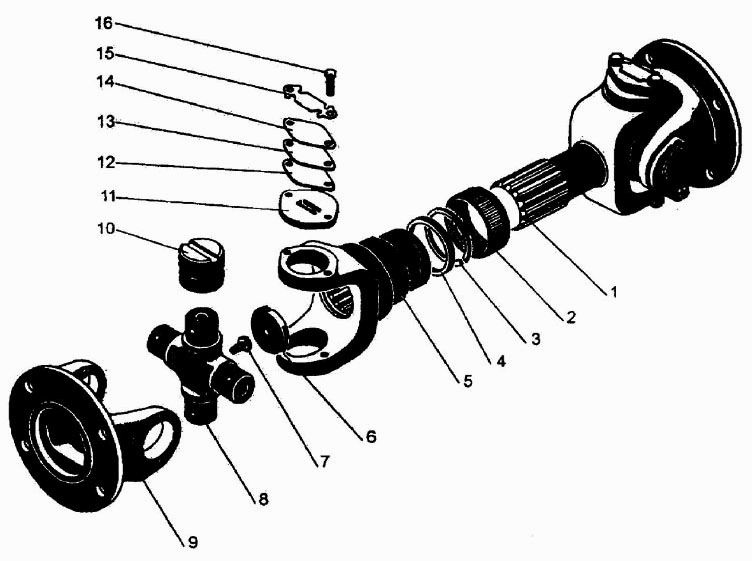

Карданний вал механізму відбору потужності 700.4238000
100%
Назва деталі
Карданний вал
Заводський номер
700.4238017
Кількість на модель
1
№
1
Назва деталі
Обойма сальника
Заводський номер
200-2201087
Кількість на модель
1
№
2
Назва деталі
Кільце сальника
Заводський номер
500-2201089
Кількість на модель
1
№
3
Назва деталі
Ущільнювач ковзної вилки
Заводський номер
500-2201088-Б
Кількість на модель
1
№
4
Назва деталі
Вилка
Заводський номер
700.4238018
Кількість на модель
1
№
5
Назва деталі
Заглушка
Заводський номер
700.4238015-1
Кількість на модель
1
№
6
Назва деталі
Затор
Заводський номер
КГ1/8"
Кількість на модель
2
№
7
Назва деталі
Хрестовина
Заводський номер
701.2208013-1
Кількість на модель
2
№
8
Назва деталі
Фланець
Заводський номер
700А.2208013-1
Кількість на модель
2
№
9
Назва деталі
Голчастий підшипник
Заводський номер
804707К8С10
Кількість на модель
8
№
10
Назва деталі
Кришка голчастого підшипника
Заводський номер
200-2201040
Кількість на модель
8
№
11
Назва деталі
Балансувальна пластина
Заводський номер
700.2208036-1
Кількість на модель
8
№
12
Назва деталі
Балансувальна пластина
Заводський номер
700.2208036-2
Кількість на модель
8
№
13
Назва деталі
Балансувальна пластина
Заводський номер
700.2208036-3
Кількість на модель
8
№
14
Назва деталі
Упорна пластина
Заводський номер
200-2201041
Кількість на модель
8
№
15
Назва деталі
гвинт
Заводський номер
М8х16
Кількість на модель
16
№
16
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Карданний вал | 700.4238017 | 1 | 1 | 1 | |||
| 2 | Обойма сальника | 200-2201087 | 1 | 1 | 2 | |||
| 3 | Кільце сальника | 500-2201089 | 1 | 1 | 3 | |||
| 4 | Ущільнювач ковзної вилки | 500-2201088-Б | 1 | 1 | 4 | |||
| 5 | Вилка | 700.4238018 | 1 | 1 | 5 | |||
| 6 | Заглушка | 700.4238015-1 | 1 | 1 | 6 | |||
| 7 | Затор | КГ1/8" | 2 | 2 | 7 | |||
| 8 | Хрестовина | 701.2208013-1 | 2 | 2 | 8 | |||
| 9 | Фланець | 700А.2208013-1 | 2 | 2 | 9 | |||
| 10 | Голчастий підшипник | 804707К8С10 | 8 | 8 | 10 | |||
| 11 | Кришка голчастого підшипника | 200-2201040 | 8 | 8 | 11 | |||
| 12 | Балансувальна пластина | 700.2208036-1 | 8 | 8 | 12 | |||
| 13 | Балансувальна пластина | 700.2208036-2 | 8 | 8 | 13 | |||
| 14 | Балансувальна пластина | 700.2208036-3 | 8 | 8 | 14 | |||
| 15 | Упорна пластина | 200-2201041 | 8 | 8 | 15 | |||
| 16 | гвинт | М8х16 | 16 | 16 | 16 |
