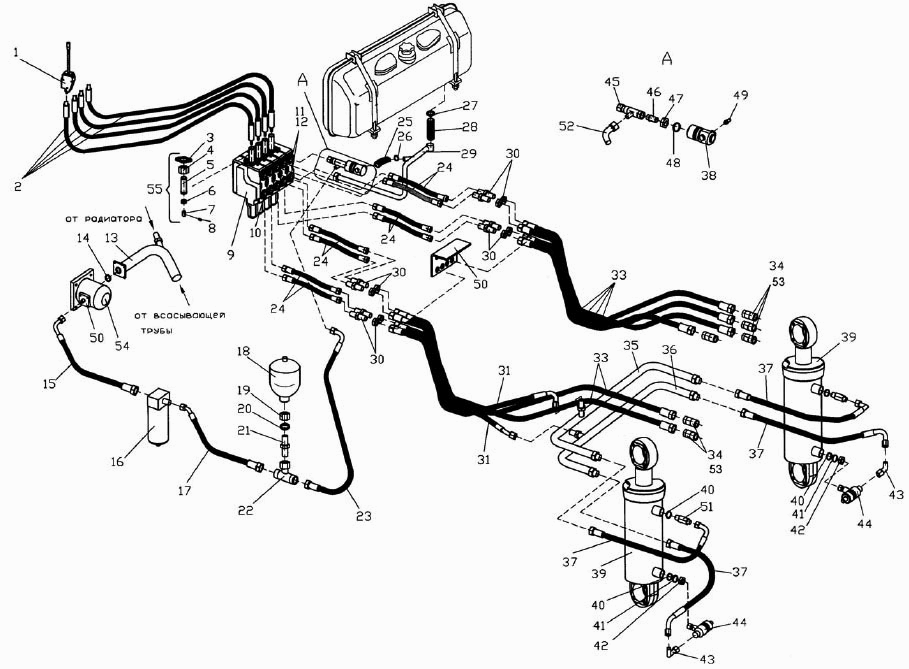

Гідравлічна система керування робочим обладнанням
100%
Назва деталі
Рукоятка управління гідророзподільником
Заводський номер
212506
Кількість на модель
4
№
1
Назва деталі
Трос управління гідророзподільником
Заводський номер
209179-01350
Кількість на модель
4
№
2
Назва деталі
Притиск
Заводський номер
Прижим
Кількість на модель
4
№
3
Назва деталі
Гайка МDIN936х12, 1
Заводський номер
Гайка
Кількість на модель
4
№
4
Назва деталі
Ковпачок
Заводський номер
Колпачок
Кількість на модель
4
№
5
Назва деталі
Втулка
Заводський номер
Втулка
Кількість на модель
4
№
7
Назва деталі
Штифт
Заводський номер
Штифт
Кількість на модель
4
№
8
Назва деталі
Гідророзподільник SВ23LS
Заводський номер
528134004
Кількість на модель
1
№
9
Назва деталі
Штуцер
Заводський номер
15-010/L18МВ
Кількість на модель
8
№
10
Назва деталі
Штуцер
Заводський номер
744Р-4600056
Кількість на модель
2
№
11
Назва деталі
Прокладка
Заводський номер
700.1701413-1
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
1/02634160
Кількість на модель
2
№
12
Назва деталі
Труба__NT__0__
Заводський номер
744Р1-3400140
Кількість на модель
1
№
13
Назва деталі
Кільце
Заводський номер
048-054-36-1-3
Кількість на модель
1
№
14
Назва деталі
Рукав dу 20
Заводський номер
744Р-4600280-1
Кількість на модель
1
№
15
Назва деталі
Фільтр
Заводський номер
744Р1-3400080
Кількість на модель
1
№
16
Назва деталі
Рукав
Заводський номер
744Р1-3400220
Кількість на модель
1
№
17
Назва деталі
Гідроакумулятор НYDАС
Заводський номер
3,261Е+15
Кількість на модель
1
№
18
Назва деталі
Гайка
Заводський номер
744Р-4600071-1
Кількість на модель
1
№
19
Назва деталі
Штуцер
Заводський номер
744Р-4600056-5
Кількість на модель
1
№
21
Назва деталі
Трійник
Заводський номер
15/2-290/L220V
Кількість на модель
1
№
22
Назва деталі
Рукав
Заводський номер
744Р-4600250-2
Кількість на модель
1
№
23
Назва деталі
Рукав dу 16
Заводський номер
744Р1-3400270-01
Кількість на модель
8
№
24
Назва деталі
Рукав
Заводський номер
12х20-1,6
Кількість на модель
1
№
25
Назва деталі
Хомут черв'ячний
Заводський номер
12-22
Кількість на модель
2
№
26
Назва деталі
Хомут фірми Norma
Заводський номер
50-70
Кількість на модель
2
№
27
Назва деталі
Рукав
Заводський номер
42х55-1,5
Кількість на модель
1
№
28
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600070-4
Кількість на модель
1
№
29
Назва деталі
Прохідний штуцер
Заводський номер
15-220/L18S02
Кількість на модель
8
№
30
Назва деталі
Рукав dу 16
Заводський номер
744Р-4600260-1
Кількість на модель
2
№
31
Назва деталі
Фланець
Заводський номер
744Р-4600030-1
Кількість на модель
1
№
32
Назва деталі
Рукав dу 16
Заводський номер
744Р1-3400270-02
Кількість на модель
6
№
33
Назва деталі
Муфта
Заводський номер
СРV082/2615F
Кількість на модель
6
№
34
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600210-01
Кількість на модель
1
№
35
Назва деталі
Труба__NT__0__
Заводський номер
744Р-4600210
Кількість на модель
1
№
36
Назва деталі
Рукав dу 12
Заводський номер
744Р-4600270-2
Кількість на модель
4
№
37
Назва деталі
Запобіжний клапан ВОСН 0532VА01N-210-Н1А0
Заводський номер
532001013
Кількість на модель
1
№
38
Назва деталі
Гідроциліндр
Заводський номер
2256010-4618000
Кількість на модель
2
№
39
Назва деталі
КІЛЬЦО
Заводський номер
022-028-36-1-3
Кількість на модель
4
№
40
Назва деталі
КІЛЬЦО
Заводський номер
700А.3422064
Кількість на модель
2
№
41
Назва деталі
Горіх
Заводський номер
700А.3422065
Кількість на модель
2
№
42
Назва деталі
Кутник
Заводський номер
15/1-290/S16V
Кількість на модель
2
№
43
Назва деталі
Гідромеханічний клапан
Заводський номер
744Р-4600010-1
Кількість на модель
2
№
44
Назва деталі
Трійник
Заводський номер
15/3-290/L22V
Кількість на модель
1
№
45
Назва деталі
Штуцер
Заводський номер
744Р-4600089
Кількість на модель
1
№
46
Назва деталі
Гайка
Заводський номер
744-3400068
Кількість на модель
1
№
47
Назва деталі
Контргайка
Заводський номер
М18
Кількість на модель
№
48
Назва деталі
Штуцер
Заводський номер
744Р-4600340-1
Кількість на модель
1
№
49
Назва деталі
Кронштейн
Заводський номер
744Р-4600120-2
Кількість на модель
1
№
50
Назва деталі
Штуцер
Заводський номер
744Р-4600076-1
Кількість на модель
2
№
51
Назва деталі
Кутник
Заводський номер
ZS15/1-290/L22V
Кількість на модель
1
№
52
Назва деталі
Заглушка для муфти
Заводський номер
NW10
Кількість на модель
6
№
53
Назва деталі
Насос
Заводський номер
НШ50М-4Л
Кількість на модель
1
№
54
Назва деталі
Комплект деталей для кріплення троса
Заводський номер
209386
Кількість на модель
1
№
55
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рукоятка управління гідророзподільником | 212506 | 4 | 4 | 1 | |||
| 2 | Трос управління гідророзподільником | 209179-01350 | 4 | 4 | 2 | |||
| 3 | Притиск | Прижим | 4 | 4 | 3 | |||
| 4 | Гайка МDIN936х12, 1 | Гайка | 4 | 4 | 4 | |||
| 5 | Ковпачок | Колпачок | 4 | 4 | 5 | |||
| 7 | Втулка | Втулка | 4 | 4 | 7 | |||
| 8 | Штифт | Штифт | 4 | 4 | 8 | |||
| 9 | Гідророзподільник SВ23LS | 528134004 | 1 | 1 | 9 | |||
| 10 | Штуцер | 15-010/L18МВ | 8 | 8 | 10 | |||
| 11 | Штуцер | 744Р-4600056 | 2 | 2 | 11 | |||
| 12 | Прокладка | 700.1701413-1 | 2 | 2 | 12 | |||
| 12 | Прокладка | 1/02634160 | 2 | 2 | 12 | |||
| 13 | Труба__NT__0__ | 744Р1-3400140 | 1 | 1 | 13 | |||
| 14 | Кільце | 048-054-36-1-3 | 1 | 1 | 14 | |||
| 15 | Рукав dу 20 | 744Р-4600280-1 | 1 | 1 | 15 | |||
| 16 | Фільтр | 744Р1-3400080 | 1 | 1 | 16 | |||
| 17 | Рукав | 744Р1-3400220 | 1 | 1 | 17 | |||
| 18 | Гідроакумулятор НYDАС | 3,261Е+15 | 1 | 1 | 18 | |||
| 19 | Гайка | 744Р-4600071-1 | 1 | 1 | 19 | |||
| 21 | Штуцер | 744Р-4600056-5 | 1 | 1 | 21 | |||
| 22 | Трійник | 15/2-290/L220V | 1 | 1 | 22 | |||
| 23 | Рукав | 744Р-4600250-2 | 1 | 1 | 23 | |||
| 24 | Рукав dу 16 | 744Р1-3400270-01 | 8 | 8 | 24 | |||
| 25 | Рукав | 12х20-1,6 | 1 | 1 | 25 | |||
| 26 | Хомут черв'ячний | 12-22 | 2 | 2 | 26 | |||
| 27 | Хомут фірми Norma | 50-70 | 2 | 2 | 27 | |||
| 28 | Рукав | 42х55-1,5 | 1 | 1 | 28 | |||
| 29 | Труба__NT__0__ | 744Р-4600070-4 | 1 | 1 | 29 | |||
| 30 | Прохідний штуцер | 15-220/L18S02 | 8 | 8 | 30 | |||
| 31 | Рукав dу 16 | 744Р-4600260-1 | 2 | 2 | 31 | |||
| 32 | Фланець | 744Р-4600030-1 | 1 | 1 | 32 | |||
| 33 | Рукав dу 16 | 744Р1-3400270-02 | 6 | 6 | 33 | |||
| 34 | Муфта | СРV082/2615F | 6 | 6 | 34 | |||
| 35 | Труба__NT__0__ | 744Р-4600210-01 | 1 | 1 | 35 | |||
| 36 | Труба__NT__0__ | 744Р-4600210 | 1 | 1 | 36 | |||
| 37 | Рукав dу 12 | 744Р-4600270-2 | 4 | 4 | 37 | |||
| 38 | Запобіжний клапан ВОСН 0532VА01N-210-Н1А0 | 532001013 | 1 | 1 | 38 | |||
| 39 | Гідроциліндр | 2256010-4618000 | 2 | 2 | 39 | |||
| 40 | КІЛЬЦО | 022-028-36-1-3 | 4 | 4 | 40 | |||
| 41 | КІЛЬЦО | 700А.3422064 | 2 | 2 | 41 | |||
| 42 | Горіх | 700А.3422065 | 2 | 2 | 42 | |||
| 43 | Кутник | 15/1-290/S16V | 2 | 2 | 43 | |||
| 44 | Гідромеханічний клапан | 744Р-4600010-1 | 2 | 2 | 44 | |||
| 45 | Трійник | 15/3-290/L22V | 1 | 1 | 45 | |||
| 46 | Штуцер | 744Р-4600089 | 1 | 1 | 46 | |||
| 47 | Гайка | 744-3400068 | 1 | 1 | 47 | |||
| 48 | Контргайка | М18 | 48 | |||||
| 49 | Штуцер | 744Р-4600340-1 | 1 | 1 | 49 | |||
| 50 | Кронштейн | 744Р-4600120-2 | 1 | 1 | 50 | |||
| 51 | Штуцер | 744Р-4600076-1 | 2 | 2 | 51 | |||
| 52 | Кутник | ZS15/1-290/L22V | 1 | 1 | 52 | |||
| 53 | Заглушка для муфти | NW10 | 6 | 6 | 53 | |||
| 54 | Насос | НШ50М-4Л | 1 | 1 | 54 | |||
| 55 | Комплект деталей для кріплення троса | 209386 | 1 | 1 | 55 |
