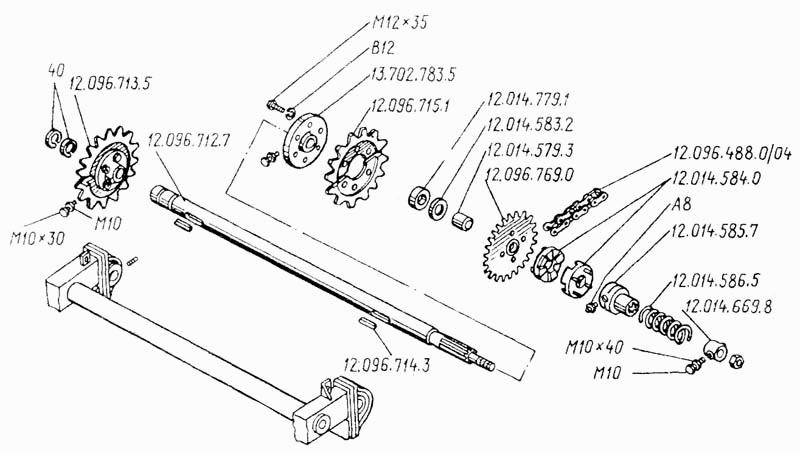

Поздовжній верхній транспортер. Приводний вал у зборі
100%
Назва деталі
гвинт
Заводський номер
М12х35
Кількість на модель
12
№
Назва деталі
Стопорне кільце
Заводський номер
40
Кількість на модель
2
№
Назва деталі
Опора пружини
Заводський номер
12.014.669.8
Кількість на модель
1
№
Назва деталі
Пружина
Заводський номер
12.014.586.5
Кількість на модель
1
№
Назва деталі
Пастка
Заводський номер
13.702.783.5
Кількість на модель
2
№
Назва деталі
Маточина запобіжної муфти
Заводський номер
12.014.585.7
Кількість на модель
1
№
Назва деталі
Ланцюг t = 25,4
Заводський номер
12.096.488.0/04
Кількість на модель
1
№
Назва деталі
Зубчастий диск
Заводський номер
12.014.584.0
Кількість на модель
2
№
Назва деталі
Притискна шайба
Заводський номер
12.014.583.2
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
В12
Кількість на модель
12
№
Назва деталі
Зірочка зварна
Заводський номер
12.096.769.0
Кількість на модель
1
№
Назва деталі
Зірочка пруткового ланцюга в зборі
Заводський номер
12.096.713.5
Кількість на модель
2
№
Назва деталі
Вал
Заводський номер
12.096.712.7
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10х40
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
12.014.779.1
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
12.014.579.3
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
3
№
Назва деталі
Гайка
Заводський номер
М27х1,5
Кількість на модель
1
№
Назва деталі
Сферична мастильна головка
Заводський номер
А8
Кількість на модель
1
№
Назва деталі
Зірочка
Заводський номер
12.096.715.1
Кількість на модель
2
№
Назва деталі
шпонка
Заводський номер
12.096.714.3
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| гвинт | М12х35 | 12 | 12 | |||||
| Стопорне кільце | 40 | 2 | 2 | |||||
| Опора пружини | 12.014.669.8 | 1 | 1 | |||||
| Пружина | 12.014.586.5 | 1 | 1 | |||||
| Пастка | 13.702.783.5 | 2 | 2 | |||||
| Маточина запобіжної муфти | 12.014.585.7 | 1 | 1 | |||||
| Ланцюг t = 25,4 | 12.096.488.0/04 | 1 | 1 | |||||
| Зубчастий диск | 12.014.584.0 | 2 | 2 | |||||
| Притискна шайба | 12.014.583.2 | 1 | 1 | |||||
| Пружинна шайба | В12 | 12 | 12 | |||||
| Зірочка зварна | 12.096.769.0 | 1 | 1 | |||||
| Зірочка пруткового ланцюга в зборі | 12.096.713.5 | 2 | 2 | |||||
| Вал | 12.096.712.7 | 1 | 1 | |||||
| гвинт | М10х40 | 1 | 1 | |||||
| гвинт | М10х30 | 2 | 2 | |||||
| Втулка | 12.014.779.1 | 1 | 1 | |||||
| Втулка | 12.014.579.3 | 1 | 1 | |||||
| Гайка | М10 | 3 | 3 | |||||
| Гайка | М27х1,5 | 1 | 1 | |||||
| Сферична мастильна головка | А8 | 1 | 1 | |||||
| Зірочка | 12.096.715.1 | 2 | 2 | |||||
| шпонка | 12.096.714.3 | 2 | 2 |
