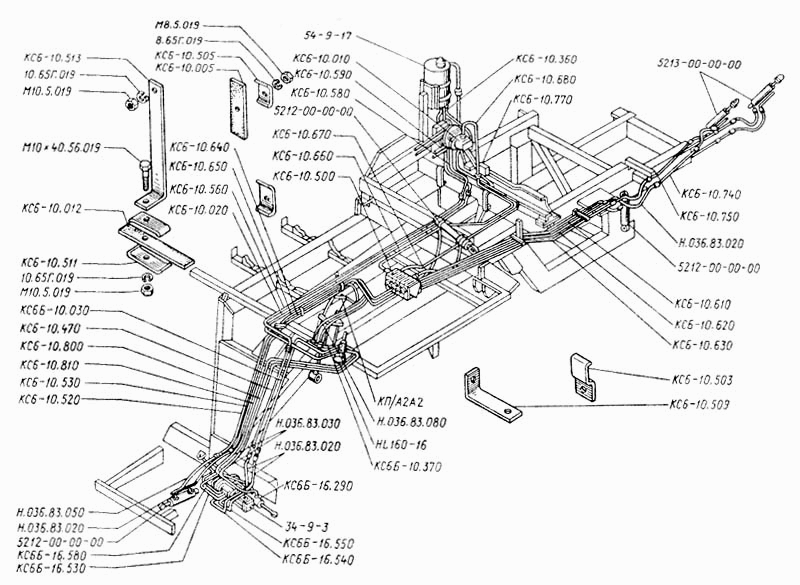

Гідросистема
100%
Назва деталі
Гідроциліндр
Заводський номер
5212-00-00-00
Кількість на модель
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.630
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.620
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.610
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.740
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.750
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.560
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.530
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.520
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.590
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.800
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-16.580
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-16.550
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-16.540
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.640
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.650
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.660
Кількість на модель
1
№
Назва деталі
Шланг
Заводський номер
КС6-10.360
Кількість на модель
5
№
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
10
№
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
22
№
Назва деталі
__NT__0__ Монтаж гідронасосів
Заводський номер
КС6-10.010
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КС6-10.513
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КС6-10.509
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
Угольник
Кількість на модель
1
№
Назва деталі
Напірний трубопровід
Заводський номер
КС6-10.680
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.580
Кількість на модель
1
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
КС6-10.670
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-16.530
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-10.030
Кількість на модель
№
Назва деталі
Планка
Заводський номер
КС6-10.5М
Кількість на модель
6
№
Назва деталі
Планка
Заводський номер
Планка
Кількість на модель
5
№
Назва деталі
Насос підсилювача керма
Заводський номер
НL160-16
Кількість на модель
1
№
Назва деталі
Запобіжний клапан у зборі
Заводський номер
КС6-10.770
Кількість на модель
1
№
Назва деталі
Запобіжний клапан
Заводський номер
КП/А2А2
Кількість на модель
1
№
Назва деталі
Золотник керованих коліс
Заводський номер
Золотник управляемых колес
Кількість на модель
1
№
Назва деталі
Гідроциліндр у зборі
Заводський номер
КС6-10.370
Кількість на модель
1
№
Назва деталі
Гідроциліндр у зборі
Заводський номер
Гидроцилиндр в сборе
Кількість на модель
1
№
Назва деталі
Гідроциліндр
Заводський номер
52.13-00-00-00
Кількість на модель
2
№
Назва деталі
Гідроциліндр
Заводський номер
КС6Б-16.290
Кількість на модель
1
№
Назва деталі
Гідроциліндр
Заводський номер
5215-00-00-00
Кількість на модель
3
№
Назва деталі
Гідророзподільник
Заводський номер
КС6-10.500
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
М10.5.019
Кількість на модель
18
№
Назва деталі
Гайка
Заводський номер
М8.5.01.9
Кількість на модель
6
№
Назва деталі
Притиск
Заводський номер
Прижим
Кількість на модель
1
№
Назва деталі
Притиск
Заводський номер
КС6-10.505
Кількість на модель
14
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-10.020
Кількість на модель
№
Назва деталі
Трубопровід
Заводський номер
КС6-10.460
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6-10.470
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6-10.810
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
Трубопровод
Кількість на модель
1
№
Назва деталі
Рукав П, діаметр 12
Заводський номер
Н.036.83.050
Кількість на модель
1
№
Назва деталі
Шланг високого тиску (L=410мм)
Заводський номер
Н.036.83.020
Кількість на модель
5
№
Назва деталі
Шланг високого тиску
Заводський номер
Н.036.83.030
Кількість на модель
1
№
Назва деталі
Шланг високого тиску (L=810мм)
Заводський номер
Н.036.83.080
Кількість на модель
8
№
Назва деталі
Резервуар
Заводський номер
54-9-17
Кількість на модель
1
№
Назва деталі
Прокладка
Заводський номер
КС6-10.012
Кількість на модель
4
№
Назва деталі
Прокладка
Заводський номер
КС6-10.005
Кількість на модель
11
№
Назва деталі
Прокладка
Заводський номер
Прокладка
Кількість на модель
12
№
Назва деталі
Болт ГОСТ 7796-70
Заводський номер
М10х40.56.019
Кількість на модель
6
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр | 5212-00-00-00 | |||||||
| __NT__0__ Трубопровід у зборі | КС6-10.630 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.620 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.610 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.740 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.750 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.560 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.530 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.520 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.590 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.800 | 1 | 1 | |||||
| Трубопровід | КС6Б-16.580 | 1 | 1 | |||||
| Трубопровід | КС6Б-16.550 | 1 | 1 | |||||
| Трубопровід | КС6Б-16.540 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.640 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.650 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.660 | 1 | 1 | |||||
| Шланг | КС6-10.360 | 5 | 5 | |||||
| Пружинна шайба | 8.65Г.019 | 10 | 10 | |||||
| Шайба ГОСТ | 10.65Г.019 | 22 | 22 | |||||
| __NT__0__ Монтаж гідронасосів | КС6-10.010 | 1 | 1 | |||||
| Кутник | КС6-10.513 | 1 | 1 | |||||
| Кутник | КС6-10.509 | 1 | 1 | |||||
| Кутник | Угольник | 1 | 1 | |||||
| Напірний трубопровід | КС6-10.680 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.580 | 1 | 1 | |||||
| __NT__0__ Трубопровід у зборі | КС6-10.670 | 1 | 1 | |||||
| Трубопровід | КС6Б-16.530 | 1 | 1 | |||||
| Трубопровід | КС6Б-10.030 | |||||||
| Планка | КС6-10.5М | 6 | 6 | |||||
| Планка | Планка | 5 | 5 | |||||
| Насос підсилювача керма | НL160-16 | 1 | 1 | |||||
| Запобіжний клапан у зборі | КС6-10.770 | 1 | 1 | |||||
| Запобіжний клапан | КП/А2А2 | 1 | 1 | |||||
| Золотник керованих коліс | Золотник управляемых колес | 1 | 1 | |||||
| Гідроциліндр у зборі | КС6-10.370 | 1 | 1 | |||||
| Гідроциліндр у зборі | Гидроцилиндр в сборе | 1 | 1 | |||||
| Гідроциліндр | 52.13-00-00-00 | 2 | 2 | |||||
| Гідроциліндр | КС6Б-16.290 | 1 | 1 | |||||
| Гідроциліндр | 5215-00-00-00 | 3 | 3 | |||||
| Гідророзподільник | КС6-10.500 | 1 | 1 | |||||
| Гайка | М10.5.019 | 18 | 18 | |||||
| Гайка | М8.5.01.9 | 6 | 6 | |||||
| Притиск | Прижим | 1 | 1 | |||||
| Притиск | КС6-10.505 | 14 | 14 | |||||
| Трубопровід | КС6Б-10.020 | |||||||
| Трубопровід | КС6-10.460 | 1 | 1 | |||||
| Трубопровід | КС6-10.470 | 1 | 1 | |||||
| Трубопровід | КС6-10.810 | 1 | 1 | |||||
| Трубопровід | Трубопровод | 1 | 1 | |||||
| Рукав П, діаметр 12 | Н.036.83.050 | 1 | 1 | |||||
| Шланг високого тиску (L=410мм) | Н.036.83.020 | 5 | 5 | |||||
| Шланг високого тиску | Н.036.83.030 | 1 | 1 | |||||
| Шланг високого тиску (L=810мм) | Н.036.83.080 | 8 | 8 | |||||
| Резервуар | 54-9-17 | 1 | 1 | |||||
| Прокладка | КС6-10.012 | 4 | 4 | |||||
| Прокладка | КС6-10.005 | 11 | 11 | |||||
| Прокладка | Прокладка | 12 | 12 | |||||
| Болт ГОСТ 7796-70 | М10х40.56.019 | 6 | 6 |
