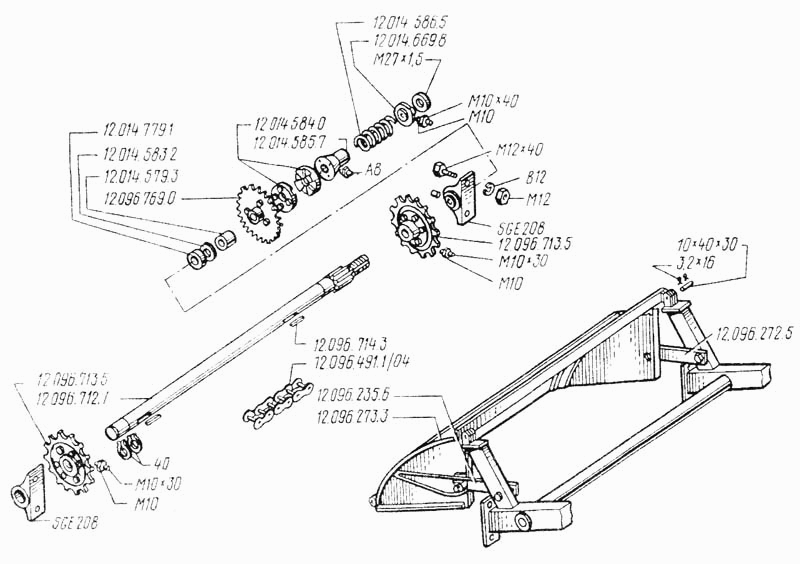

Верхній вивантажувальний елеватор. Приводний вал у зборі
100%
Назва деталі
Болт
Заводський номер
М12х40
Кількість на модель
4
№
Назва деталі
Ось
Заводський номер
10х40х30
Кількість на модель
2
№
Назва деталі
Подшипник
Заводський номер
5GЕ208
Кількість на модель
2
№
Назва деталі
Пружина
Заводський номер
12.014.586.5
Кількість на модель
1
№
Назва деталі
Лівий хомут
Заводський номер
12.096.235.6
Кількість на модель
1
№
Назва деталі
Правий хомут
Заводський номер
12.096.272.5
Кількість на модель
1
№
Назва деталі
Ланцюг
Заводський номер
12.096.491.1/04
Кількість на модель
1
№
Назва деталі
Зубчастий диск
Заводський номер
12.014.584.0
Кількість на модель
2
№
Назва деталі
Притискна шайба
Заводський номер
12.014.583.2
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
В12
Кількість на модель
4
№
Назва деталі
Шплінт
Заводський номер
3,2х16
Кількість на модель
1
№
Назва деталі
шпонка
Заводський номер
12.096.714.3
Кількість на модель
2
№
Назва деталі
Опора пружини
Заводський номер
12.014.669.8
Кількість на модель
1
№
Назва деталі
Маточина запобіжної муфти
Заводський номер
12.014.585.7
Кількість на модель
1
№
Назва деталі
Стопорне кільце
Заводський номер
40
Кількість на модель
2
№
Назва деталі
Вал
Заводський номер
12.096.712.7
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10х40
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10х30
Кількість на модель
2
№
Назва деталі
Втулка
Заводський номер
12.014.779.1
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
12.014.579.3
Кількість на модель
1
№
Назва деталі
Горіх
Заводський номер
М12
Кількість на модель
4
№
Назва деталі
Гайка
Заводський номер
М10
Кількість на модель
3
№
Назва деталі
Гайка
Заводський номер
М27х1,5
Кількість на модель
1
№
Назва деталі
Сферична мастильна головка
Заводський номер
А8
Кількість на модель
1
№
Назва деталі
Зірочка пруткового ланцюга в зборі
Заводський номер
12.096.713.5
Кількість на модель
2
№
Назва деталі
Зірочка зварна
Заводський номер
12.096.769.0
Кількість на модель
1
№
Назва деталі
Щиток
Заводський номер
12.096.273.3
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт | М12х40 | 4 | 4 | |||||
| Ось | 10х40х30 | 2 | 2 | |||||
| Подшипник | 5GЕ208 | 2 | 2 | |||||
| Пружина | 12.014.586.5 | 1 | 1 | |||||
| Лівий хомут | 12.096.235.6 | 1 | 1 | |||||
| Правий хомут | 12.096.272.5 | 1 | 1 | |||||
| Ланцюг | 12.096.491.1/04 | 1 | 1 | |||||
| Зубчастий диск | 12.014.584.0 | 2 | 2 | |||||
| Притискна шайба | 12.014.583.2 | 1 | 1 | |||||
| Пружинна шайба | В12 | 4 | 4 | |||||
| Шплінт | 3,2х16 | 1 | 1 | |||||
| шпонка | 12.096.714.3 | 2 | 2 | |||||
| Опора пружини | 12.014.669.8 | 1 | 1 | |||||
| Маточина запобіжної муфти | 12.014.585.7 | 1 | 1 | |||||
| Стопорне кільце | 40 | 2 | 2 | |||||
| Вал | 12.096.712.7 | 1 | 1 | |||||
| гвинт | М10х40 | 1 | 1 | |||||
| гвинт | М10х30 | 2 | 2 | |||||
| Втулка | 12.014.779.1 | 1 | 1 | |||||
| Втулка | 12.014.579.3 | 1 | 1 | |||||
| Горіх | М12 | 4 | 4 | |||||
| Гайка | М10 | 3 | 3 | |||||
| Гайка | М27х1,5 | 1 | 1 | |||||
| Сферична мастильна головка | А8 | 1 | 1 | |||||
| Зірочка пруткового ланцюга в зборі | 12.096.713.5 | 2 | 2 | |||||
| Зірочка зварна | 12.096.769.0 | 1 | 1 | |||||
| Щиток | 12.096.273.3 | 1 | 1 |
