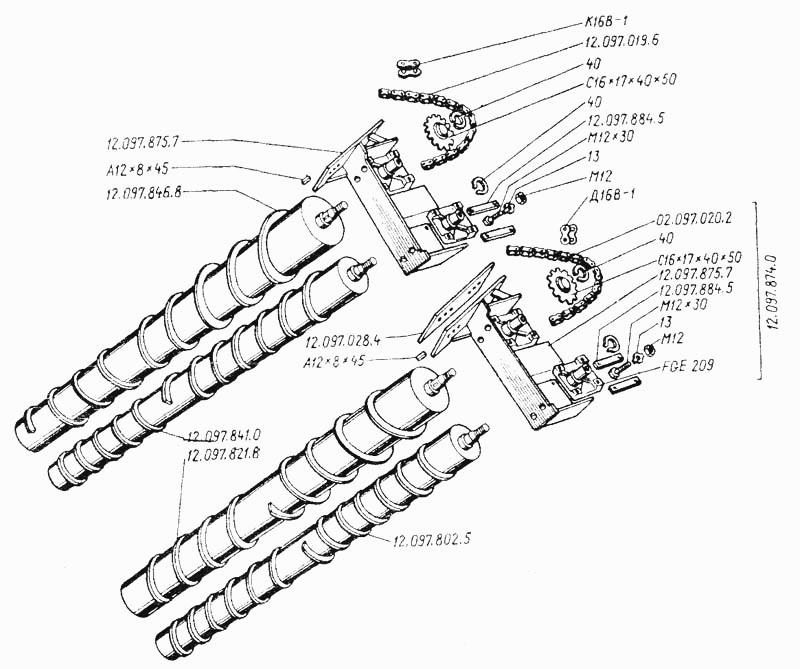

Шнек 1. Шнек 2. Шнек 3. Шнек 4. Стінка підшипника
100%
Назва деталі
гвинт
Заводський номер
М12х30
Кількість на модель
16
№
Назва деталі
Шнек
Заводський номер
12.097.846.8
Кількість на модель
1
№
Назва деталі
Шнек
Заводський номер
12.097.841.0
Кількість на модель
1
№
Назва деталі
Шнек
Заводський номер
12.097.821.8
Кількість на модель
1
№
Назва деталі
Шнек
Заводський номер
12.097.802.5
Кількість на модель
1
№
Назва деталі
Заглушка
Заводський номер
13
Кількість на модель
16
№
Назва деталі
Приводний ланцюг
Заводський номер
12.097.019.6
Кількість на модель
1
№
Назва деталі
Ланцюг
Заводський номер
12.097.020.2
Кількість на модель
1
№
Назва деталі
Стінка підшипника в зборі
Заводський номер
12.097.874.0
Кількість на модель
2
№
Назва деталі
Стінка підшипника
Заводський номер
12.097.875.7
Кількість на модель
1
№
Назва деталі
Регулювальна прокладка
Заводський номер
12.097.028.4
Кількість на модель
2
№
Назва деталі
Подшипник
Заводський номер
FGЕ209
Кількість на модель
4
№
Назва деталі
Стопорна пластина
Заводський номер
12.097.884.5
Кількість на модель
8
№
Назва деталі
Стопорне кільце
Заводський номер
40
Кількість на модель
4
№
Назва деталі
З'єднувальний елемент
Заводський номер
Д16В-1
Кількість на модель
2
№
Назва деталі
Перехідна ланка
Заводський номер
К16В-1
Кількість на модель
2
№
Назва деталі
Зірочка
Заводський номер
С16х17х40х50
Кількість на модель
2
№
Назва деталі
Горіх
Заводський номер
М12
Кількість на модель
16
№
Назва деталі
шпонка
Заводський номер
А 12х8х45
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| гвинт | М12х30 | 16 | 16 | |||||
| Шнек | 12.097.846.8 | 1 | 1 | |||||
| Шнек | 12.097.841.0 | 1 | 1 | |||||
| Шнек | 12.097.821.8 | 1 | 1 | |||||
| Шнек | 12.097.802.5 | 1 | 1 | |||||
| Заглушка | 13 | 16 | 16 | |||||
| Приводний ланцюг | 12.097.019.6 | 1 | 1 | |||||
| Ланцюг | 12.097.020.2 | 1 | 1 | |||||
| Стінка підшипника в зборі | 12.097.874.0 | 2 | 2 | |||||
| Стінка підшипника | 12.097.875.7 | 1 | 1 | |||||
| Регулювальна прокладка | 12.097.028.4 | 2 | 2 | |||||
| Подшипник | FGЕ209 | 4 | 4 | |||||
| Стопорна пластина | 12.097.884.5 | 8 | 8 | |||||
| Стопорне кільце | 40 | 4 | 4 | |||||
| З'єднувальний елемент | Д16В-1 | 2 | 2 | |||||
| Перехідна ланка | К16В-1 | 2 | 2 | |||||
| Зірочка | С16х17х40х50 | 2 | 2 | |||||
| Горіх | М12 | 16 | 16 | |||||
| шпонка | А 12х8х45 | 2 | 2 |
