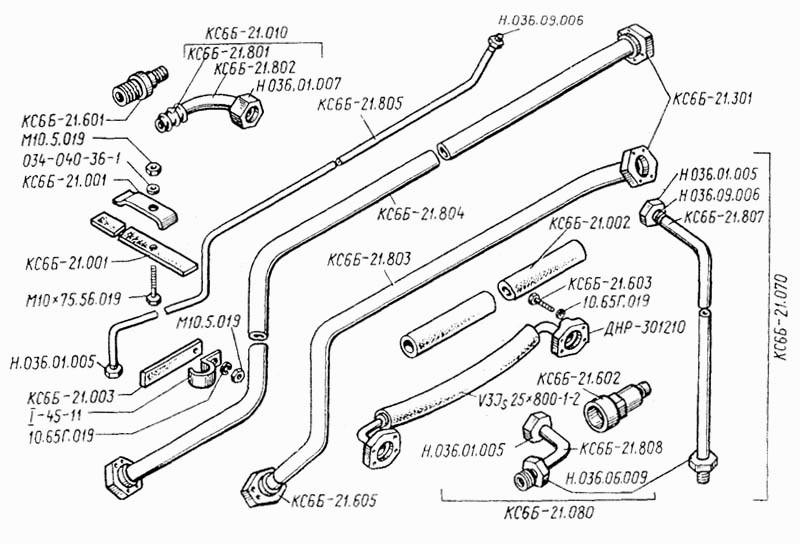

Система трубопроводів гідротрансмісії
100%
Назва деталі
гвинт
Заводський номер
М10х30.56.019
Кількість на модель
2
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.802
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.808
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-21.070
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КС6Б-21.010
Кількість на модель
2
№
Назва деталі
Дренажний трубопровід
Заводський номер
КС6Б-21.050
Кількість на модель
1
№
Назва деталі
Основний трубопровід
Заводський номер
КС6Б-21.030
Кількість на модель
1
№
Назва деталі
Основний трубопровід
Заводський номер
КС6Б-21.040
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КС6Б-21.080
Кількість на модель
1
№
Назва деталі
Фланець
Заводський номер
КС6Б-21.606
Кількість на модель
2
№
Назва деталі
Фланець
Заводський номер
КС6Б-21.301
Кількість на модель
4
№
Назва деталі
Роз'ємний фланець
Заводський номер
ДНР-301210
Кількість на модель
8
№
Назва деталі
Хомут
Заводський номер
КС6Б-21.501
Кількість на модель
2
№
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
34
№
Назва деталі
Шланг
Заводський номер
КС6Б-21.002
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
КС6Б-21.601
Кількість на модель
3
№
Назва деталі
Штуцер
Заводський номер
КС6Б-21.602
Кількість на модель
2
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.803
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.807
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.804
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10х75.56.019
Кількість на модель
1
№
Назва деталі
Втулка
Заводський номер
КС6Б-21.605
Кількість на модель
4
№
Назва деталі
Гайка
Заводський номер
М10.5.019
Кількість на модель
3
№
Назва деталі
Накидна гайка
Заводський номер
Н.036.01.007
Кількість на модель
1
№
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.005
Кількість на модель
3
№
Назва деталі
Кільце
Заводський номер
034-040-36-1
Кількість на модель
8
№
Назва деталі
Наконечник
Заводський номер
КС6Б-21.801
Кількість на модель
1
№
Назва деталі
Ніпель
Заводський номер
КС6Б-21.604
Кількість на модель
1
№
Назва деталі
Зовнішній ніпель
Заводський номер
Н.036.09.006
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
КС6Б-21.003
Кількість на модель
2
№
Назва деталі
Прокладка
Заводський номер
КС6Б-21.001
Кількість на модель
2
№
Назва деталі
Рукав у зборі
Заводський номер
V3J(S)25х800-1-2
Кількість на модель
2
№
Назва деталі
Рукав у зборі
Заводський номер
V3J(S)25х800-2-2
Кількість на модель
2
№
Назва деталі
Рукав у зборі
Заводський номер
КС6Б-21.020
Кількість на модель
1
№
Назва деталі
Скоба
Заводський номер
1-45-11
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
КС6Б-21.805
Кількість на модель
1
№
Назва деталі
Кінцевий патрубок
Заводський номер
Н.036.06.009
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| гвинт | М10х30.56.019 | 2 | 2 | |||||
| Трубка | КС6Б-21.802 | 1 | 1 | |||||
| Трубка | КС6Б-21.808 | 1 | 1 | |||||
| Трубопровід | КС6Б-21.070 | 1 | 1 | |||||
| Трубопровід | КС6Б-21.010 | 2 | 2 | |||||
| Дренажний трубопровід | КС6Б-21.050 | 1 | 1 | |||||
| Основний трубопровід | КС6Б-21.030 | 1 | 1 | |||||
| Основний трубопровід | КС6Б-21.040 | 1 | 1 | |||||
| Кутник | КС6Б-21.080 | 1 | 1 | |||||
| Фланець | КС6Б-21.606 | 2 | 2 | |||||
| Фланець | КС6Б-21.301 | 4 | 4 | |||||
| Роз'ємний фланець | ДНР-301210 | 8 | 8 | |||||
| Хомут | КС6Б-21.501 | 2 | 2 | |||||
| Шайба ГОСТ | 10.65Г.019 | 34 | 34 | |||||
| Шланг | КС6Б-21.002 | 2 | 2 | |||||
| Штуцер | КС6Б-21.601 | 3 | 3 | |||||
| Штуцер | КС6Б-21.602 | 2 | 2 | |||||
| Трубка | КС6Б-21.803 | 1 | 1 | |||||
| Трубка | КС6Б-21.807 | 1 | 1 | |||||
| Трубка | КС6Б-21.804 | 1 | 1 | |||||
| гвинт | М10х75.56.019 | 1 | 1 | |||||
| Втулка | КС6Б-21.605 | 4 | 4 | |||||
| Гайка | М10.5.019 | 3 | 3 | |||||
| Накидна гайка | Н.036.01.007 | 1 | 1 | |||||
| Гайка з накидним ключем | Н.036.01.005 | 3 | 3 | |||||
| Кільце | 034-040-36-1 | 8 | 8 | |||||
| Наконечник | КС6Б-21.801 | 1 | 1 | |||||
| Ніпель | КС6Б-21.604 | 1 | 1 | |||||
| Зовнішній ніпель | Н.036.09.006 | 2 | 2 | |||||
| Прокладка | КС6Б-21.003 | 2 | 2 | |||||
| Прокладка | КС6Б-21.001 | 2 | 2 | |||||
| Рукав у зборі | V3J(S)25х800-1-2 | 2 | 2 | |||||
| Рукав у зборі | V3J(S)25х800-2-2 | 2 | 2 | |||||
| Рукав у зборі | КС6Б-21.020 | 1 | 1 | |||||
| Скоба | 1-45-11 | 1 | 1 | |||||
| Трубка | КС6Б-21.805 | 1 | 1 | |||||
| Кінцевий патрубок | Н.036.06.009 | 2 | 2 |
