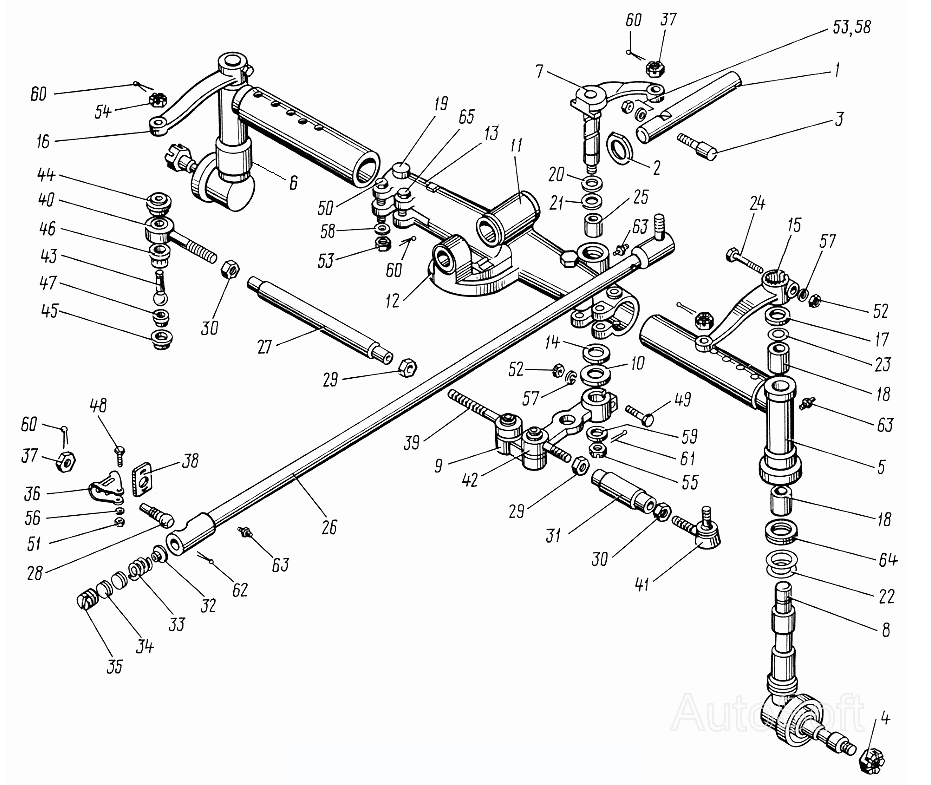

Передня вісь. Рульові тяги
100%
Назва деталі
Шарнір
Заводський номер
А35.32.000-А-02
Кількість на модель
1
№
Назва деталі
Лівий кулак
Заводський номер
45-3001060-02
Кількість на модель
1
№
Назва деталі
Шарнір
Заводський номер
А35.32.000-А
Кількість на модель
1
№
Назва деталі
Штовхаюча тяга
Заводський номер
45-3003040-01
Кількість на модель
1
№
Назва деталі
Поздовжня тяга
Заводський номер
45-3003070-02
Кількість на модель
1
№
Назва деталі
Поздовжня тяга
Заводський номер
45-3003070-01
Кількість на модель
1
№
Назва деталі
Передня вісь із валом
Заводський номер
45-3001030-А
Кількість на модель
1
№
Назва деталі
Правий кулак
Заводський номер
45-3001050-02
Кількість на модель
1
№
Назва деталі
Лівий кулак
Заводський номер
45-3001050-01
Кількість на модель
1
№
Назва деталі
Шарнір
Заводський номер
А35.32.000-А-03
Кількість на модель
1
№
Назва деталі
Шарнір
Заводський номер
А35.32.000-А-01
Кількість на модель
1
№
Назва деталі
Ось
Заводський номер
40-3000103-А
Кількість на модель
1
№
1
Назва деталі
Диск
Заводський номер
36-3000104-Б1-01
Кількість на модель
2
№
2
Назва деталі
Клин
Заводський номер
36-3000105-Б
Кількість на модель
1
№
3
Назва деталі
Клин
Заводський номер
36-3000105-Б-02
Кількість на модель
1
№
3
Назва деталі
Регулювальна гайка
Заводський номер
40-3103019
Кількість на модель
2
№
4
Назва деталі
Правий кронштейн
Заводський номер
40-3001070-А
Кількість на модель
1
№
5
Назва деталі
Лівий кронштейн
Заводський номер
40-3001071-А
Кількість на модель
1
№
6
Назва деталі
Рульовий важіль
Заводський номер
45-3001080
Кількість на модель
1
№
7
Назва деталі
Цапфа поворотная
Заводський номер
40-3001090-А
Кількість на модель
2
№
8
Назва деталі
Центральний важіль
Заводський номер
45-3001012-А
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
45-3001013
Кількість на модель
1
№
10
Назва деталі
Передня втулка
Заводський номер
36-3001020-01
Кількість на модель
2
№
11
Назва деталі
Задня втулка
Заводський номер
40-3001022-01
Кількість на модель
1
№
12
Назва деталі
Осьова балка
Заводський номер
45-3001031-А
Кількість на модель
1
№
13
Назва деталі
Сальник
Заводський номер
36-3001038-Б
Кількість на модель
1
№
14
Назва деталі
Сальник
Заводський номер
36-3001038-Б-02
Кількість на модель
1
№
14
Назва деталі
Правий поворотний важіль
Заводський номер
45-3001051
Кількість на модель
1
№
15
Назва деталі
Поворотний важіль лівий
Заводський номер
45-3001061
Кількість на модель
1
№
16
Назва деталі
Сальник поворотного рычага
Заводський номер
36-3001058-Б
Кількість на модель
2
№
17
Назва деталі
Сальник
Заводський номер
36-3001058-Б-02
Кількість на модель
2
№
17
Назва деталі
Втулка кронштейна
Заводський номер
36-3001079
Кількість на модель
4
№
18
Назва деталі
Фіксатор
Заводський номер
36-3001110-Б
Кількість на модель
2
№
19
Назва деталі
Кільце
Заводський номер
40-3001115
Кількість на модель
1
№
20
Назва деталі
Ущільнювач
Заводський номер
40-3001118-02
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
40-3001122-02
Кількість на модель
4
№
22
Назва деталі
Кільце
Заводський номер
40-3001123-02
Кількість на модель
2
№
23
Назва деталі
гвинт
Заводський номер
40-3001125
Кількість на модель
2
№
24
Назва деталі
Втулка
Заводський номер
36-3401087-Б
Кількість на модель
2
№
25
Назва деталі
Труба тяги
Заводський номер
45-3003075-01
Кількість на модель
1
№
26
Назва деталі
Труба для колії 1260-1460
Заводський номер
45-3003011-01
Кількість на модель
1
№
27
Назва деталі
Труба для колії 1560-1860
Заводський номер
45-3003012-01
Кількість на модель
1
№
27
Назва деталі
Кульовий пальці
Заводський номер
36-3003025-Б1-01
Кількість на модель
2
№
28
Назва деталі
Контргайка
Заводський номер
А35.32.012
Кількість на модель
2
№
29
Назва деталі
Контргайка
Заводський номер
А35.32.012-01
Кількість на модель
2
№
30
Назва деталі
Труба для колії 1560-1860
Заводський номер
45-3003042-01
Кількість на модель
1
№
31
Назва деталі
Труба тяги (колія 1460-1560)
Заводський номер
45-3003043
Кількість на модель
1
№
31
Назва деталі
Труба для колії 1260-1460
Заводський номер
45-3003044-01
Кількість на модель
1
№
31
Назва деталі
Опора пружини
Заводський номер
36-3003078-Б
Кількість на модель
2
№
32
Назва деталі
Пружина
Заводський номер
36-3003079-Б
Кількість на модель
2
№
33
Назва деталі
Пружина
Заводський номер
36-3003079-Б-02
Кількість на модель
2
№
33
Назва деталі
Сферичний вкладиш тяги
Заводський номер
36-3003080-Б
Кількість на модель
4
№
34
Назва деталі
Пробка тяги
Заводський номер
36-3003081-Б
Кількість на модель
2
№
35
Назва деталі
Накладка захисної муфти
Заводський номер
45-3003083-А
Кількість на модель
2
№
36
Назва деталі
Спеціальна гайка
Заводський номер
40-3003091
Кількість на модель
2
№
37
Назва деталі
Захисна муфта
Заводський номер
45-3003095-А1-02
Кількість на модель
2
№
38
Назва деталі
Правий корпус шарніра
Заводський номер
А35.32.001
Кількість на модель
1
№
39
Назва деталі
Лівий корпус шарніра
Заводський номер
А35.32.001-01
Кількість на модель
1
№
40
Назва деталі
Корпус шарніра
Заводський номер
А35.32.001-02
Кількість на модель
1
№
41
Назва деталі
Корпус шарніра
Заводський номер
А35.32.001-03
Кількість на модель
1
№
42
Назва деталі
Кульовий пальці
Заводський номер
А35.32.002-А
Кількість на модель
4
№
43
Назва деталі
Чохол
Заводський номер
А35.32.005-Б
Кількість на модель
4
№
44
Назва деталі
Затор
Заводський номер
А35.32.006
Кількість на модель
4
№
45
Назва деталі
Вкладиш
Заводський номер
А35.32.007
Кількість на модель
4
№
46
Назва деталі
Вкладиш
Заводський номер
А35.32.008
Кількість на модель
4
№
47
Назва деталі
Болт
Заводський номер
М6х16.7798
Кількість на модель
2
№
48
Назва деталі
гвинт
Заводський номер
М16х1,5х65.7795
Кількість на модель
1
№
49
Назва деталі
гвинт
Заводський номер
М18х1,5х100.7795
Кількість на модель
4
№
50
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
2
№
51
Назва деталі
Гайка
Заводський номер
М16х1,5.5915
Кількість на модель
3
№
52
Назва деталі
Гайка (d=18, H=15, S=27)
Заводський номер
М18х1,5.5915
Кількість на модель
5
№
53
Назва деталі
Гайка
Заводський номер
М18х1,5.5919
Кількість на модель
4
№
54
Назва деталі
Гайка
Заводський номер
М24х2.5919
Кількість на модель
1
№
55
Назва деталі
Шайба
Заводський номер
6.65Г
Кількість на модель
2
№
56
Назва деталі
Диск
Заводський номер
16.65Г
Кількість на модель
3
№
57
Назва деталі
Шайба
Заводський номер
18.65Г
Кількість на модель
5
№
58
Назва деталі
Диск
Заводський номер
24.02
Кількість на модель
1
№
59
Назва деталі
Шплінт
Заводський номер
4х32
Кількість на модель
8
№
60
Назва деталі
Шплінт
Заводський номер
5х45
Кількість на модель
1
№
61
Назва деталі
Шплінт
Заводський номер
5х63
Кількість на модель
2
№
62
Назва деталі
Маслянка
Заводський номер
1.3.Ц6хр(1/8")
Кількість на модель
5
№
63
Назва деталі
Подшипник
Заводський номер
8210
Кількість на модель
2
№
64
Назва деталі
гвинт
Заводський номер
М18х1,5х120.7795
Кількість на модель
1
№
65
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шарнір | А35.32.000-А-02 | 1 | 1 | |||||
| Лівий кулак | 45-3001060-02 | 1 | 1 | |||||
| Шарнір | А35.32.000-А | 1 | 1 | |||||
| Штовхаюча тяга | 45-3003040-01 | 1 | 1 | |||||
| Поздовжня тяга | 45-3003070-02 | 1 | 1 | |||||
| Поздовжня тяга | 45-3003070-01 | 1 | 1 | |||||
| Передня вісь із валом | 45-3001030-А | 1 | 1 | |||||
| Правий кулак | 45-3001050-02 | 1 | 1 | |||||
| Лівий кулак | 45-3001050-01 | 1 | 1 | |||||
| Шарнір | А35.32.000-А-03 | 1 | 1 | |||||
| Шарнір | А35.32.000-А-01 | 1 | 1 | |||||
| 1 | Ось | 40-3000103-А | 1 | 1 | 1 | |||
| 2 | Диск | 36-3000104-Б1-01 | 2 | 2 | 2 | |||
| 3 | Клин | 36-3000105-Б | 1 | 1 | 3 | |||
| 3 | Клин | 36-3000105-Б-02 | 1 | 1 | 3 | |||
| 4 | Регулювальна гайка | 40-3103019 | 2 | 2 | 4 | |||
| 5 | Правий кронштейн | 40-3001070-А | 1 | 1 | 5 | |||
| 6 | Лівий кронштейн | 40-3001071-А | 1 | 1 | 6 | |||
| 7 | Рульовий важіль | 45-3001080 | 1 | 1 | 7 | |||
| 8 | Цапфа поворотная | 40-3001090-А | 2 | 2 | 8 | |||
| 9 | Центральний важіль | 45-3001012-А | 1 | 1 | 9 | |||
| 10 | Кільце | 45-3001013 | 1 | 1 | 10 | |||
| 11 | Передня втулка | 36-3001020-01 | 2 | 2 | 11 | |||
| 12 | Задня втулка | 40-3001022-01 | 1 | 1 | 12 | |||
| 13 | Осьова балка | 45-3001031-А | 1 | 1 | 13 | |||
| 14 | Сальник | 36-3001038-Б | 1 | 1 | 14 | |||
| 14 | Сальник | 36-3001038-Б-02 | 1 | 1 | 14 | |||
| 15 | Правий поворотний важіль | 45-3001051 | 1 | 1 | 15 | |||
| 16 | Поворотний важіль лівий | 45-3001061 | 1 | 1 | 16 | |||
| 17 | Сальник поворотного рычага | 36-3001058-Б | 2 | 2 | 17 | |||
| 17 | Сальник | 36-3001058-Б-02 | 2 | 2 | 17 | |||
| 18 | Втулка кронштейна | 36-3001079 | 4 | 4 | 18 | |||
| 19 | Фіксатор | 36-3001110-Б | 2 | 2 | 19 | |||
| 20 | Кільце | 40-3001115 | 1 | 1 | 20 | |||
| 21 | Ущільнювач | 40-3001118-02 | 1 | 1 | 21 | |||
| 22 | Кільце | 40-3001122-02 | 4 | 4 | 22 | |||
| 23 | Кільце | 40-3001123-02 | 2 | 2 | 23 | |||
| 24 | гвинт | 40-3001125 | 2 | 2 | 24 | |||
| 25 | Втулка | 36-3401087-Б | 2 | 2 | 25 | |||
| 26 | Труба тяги | 45-3003075-01 | 1 | 1 | 26 | |||
| 27 | Труба для колії 1260-1460 | 45-3003011-01 | 1 | 1 | 27 | |||
| 27 | Труба для колії 1560-1860 | 45-3003012-01 | 1 | 1 | 27 | |||
| 28 | Кульовий пальці | 36-3003025-Б1-01 | 2 | 2 | 28 | |||
| 29 | Контргайка | А35.32.012 | 2 | 2 | 29 | |||
| 30 | Контргайка | А35.32.012-01 | 2 | 2 | 30 | |||
| 31 | Труба для колії 1560-1860 | 45-3003042-01 | 1 | 1 | 31 | |||
| 31 | Труба тяги (колія 1460-1560) | 45-3003043 | 1 | 1 | 31 | |||
| 31 | Труба для колії 1260-1460 | 45-3003044-01 | 1 | 1 | 31 | |||
| 32 | Опора пружини | 36-3003078-Б | 2 | 2 | 32 | |||
| 33 | Пружина | 36-3003079-Б | 2 | 2 | 33 | |||
| 33 | Пружина | 36-3003079-Б-02 | 2 | 2 | 33 | |||
| 34 | Сферичний вкладиш тяги | 36-3003080-Б | 4 | 4 | 34 | |||
| 35 | Пробка тяги | 36-3003081-Б | 2 | 2 | 35 | |||
| 36 | Накладка захисної муфти | 45-3003083-А | 2 | 2 | 36 | |||
| 37 | Спеціальна гайка | 40-3003091 | 2 | 2 | 37 | |||
| 38 | Захисна муфта | 45-3003095-А1-02 | 2 | 2 | 38 | |||
| 39 | Правий корпус шарніра | А35.32.001 | 1 | 1 | 39 | |||
| 40 | Лівий корпус шарніра | А35.32.001-01 | 1 | 1 | 40 | |||
| 41 | Корпус шарніра | А35.32.001-02 | 1 | 1 | 41 | |||
| 42 | Корпус шарніра | А35.32.001-03 | 1 | 1 | 42 | |||
| 43 | Кульовий пальці | А35.32.002-А | 4 | 4 | 43 | |||
| 44 | Чохол | А35.32.005-Б | 4 | 4 | 44 | |||
| 45 | Затор | А35.32.006 | 4 | 4 | 45 | |||
| 46 | Вкладиш | А35.32.007 | 4 | 4 | 46 | |||
| 47 | Вкладиш | А35.32.008 | 4 | 4 | 47 | |||
| 48 | Болт | М6х16.7798 | 2 | 2 | 48 | |||
| 49 | гвинт | М16х1,5х65.7795 | 1 | 1 | 49 | |||
| 50 | гвинт | М18х1,5х100.7795 | 4 | 4 | 50 | |||
| 51 | Горіх | М6.5915 | 2 | 2 | 51 | |||
| 52 | Гайка | М16х1,5.5915 | 3 | 3 | 52 | |||
| 53 | Гайка (d=18, H=15, S=27) | М18х1,5.5915 | 5 | 5 | 53 | |||
| 54 | Гайка | М18х1,5.5919 | 4 | 4 | 54 | |||
| 55 | Гайка | М24х2.5919 | 1 | 1 | 55 | |||
| 56 | Шайба | 6.65Г | 2 | 2 | 56 | |||
| 57 | Диск | 16.65Г | 3 | 3 | 57 | |||
| 58 | Шайба | 18.65Г | 5 | 5 | 58 | |||
| 59 | Диск | 24.02 | 1 | 1 | 59 | |||
| 60 | Шплінт | 4х32 | 8 | 8 | 60 | |||
| 61 | Шплінт | 5х45 | 1 | 1 | 61 | |||
| 62 | Шплінт | 5х63 | 2 | 2 | 62 | |||
| 63 | Маслянка | 1.3.Ц6хр(1/8") | 5 | 5 | 63 | |||
| 64 | Подшипник | 8210 | 2 | 2 | 64 | |||
| 65 | гвинт | М18х1,5х120.7795 | 1 | 1 | 65 |
