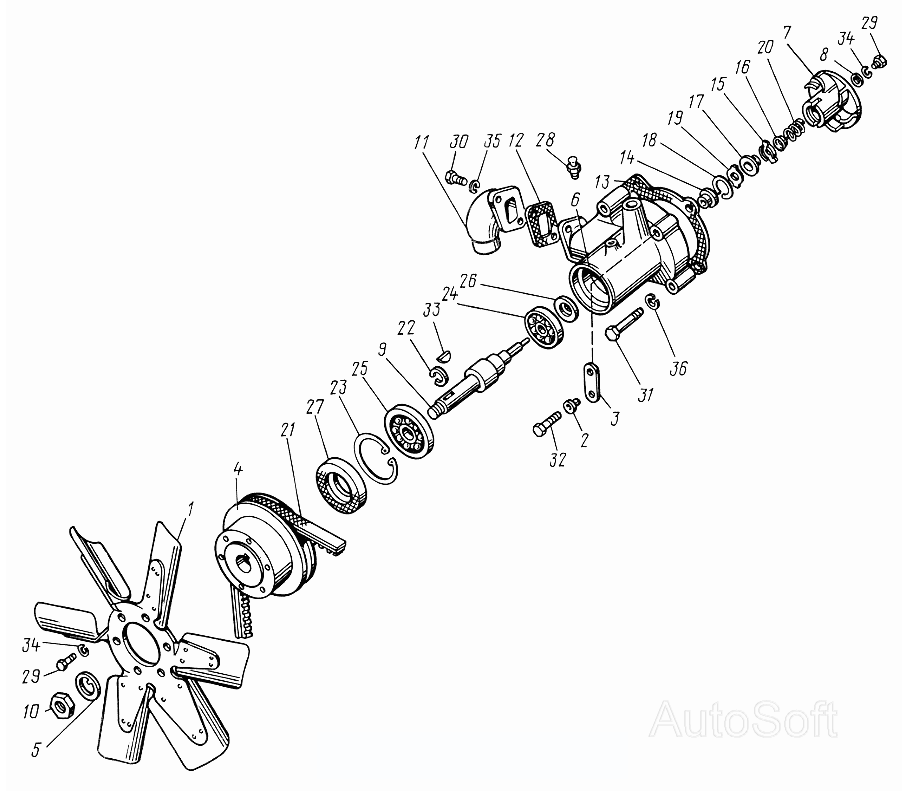

Водяний насос і вентилятор
100%
Назва деталі
Водяний насос у зборі
Заводський номер
Д11-С01-В4
Кількість на модель
1
№
Назва деталі
Водяний насос
Заводський номер
Д11-С12-Б3
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
48-1307020
Кількість на модель
1
№
Назва деталі
Корпус із сережками
Заводський номер
Д65-1307020-А
Кількість на модель
1
№
Назва деталі
Крильчатка водяного насоса
Заводський номер
48-1307030-А
Кількість на модель
1
№
Назва деталі
Валик
Заводський номер
48-1307017-А
Кількість на модель
1
№
Назва деталі
Крильчатка вентилятора
Заводський номер
Д65-1308050
Кількість на модель
1
№
1
Назва деталі
Втулка
Заводський номер
Д65-1307021
Кількість на модель
2
№
2
Назва деталі
Сережка
Заводський номер
Д65-1307022
Кількість на модель
2
№
3
Назва деталі
Шків
Заводський номер
Д65-1307016-А
Кількість на модель
1
№
4
Назва деталі
Замкова шайба
Заводський номер
48-1307018
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
Д65-1307025
Кількість на модель
1
№
6
Назва деталі
Крильчатка
Заводський номер
48-1307031-Б
Кількість на модель
1
№
7
Назва деталі
Опорна шайба
Заводський номер
50-1307072
Кількість на модель
1
№
8
Назва деталі
Валик
Заводський номер
Д11-017
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
Д11-044
Кількість на модель
1
№
10
Назва деталі
Патрубок
Заводський номер
Д11-047-Б
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
Д11-048-А
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
Д11-065
Кількість на модель
1
№
13
Назва деталі
Опорна втулка
Заводський номер
СМД1-1306
Кількість на модель
1
№
14
Назва деталі
Обойма сальника
Заводський номер
СМД1-1314
Кількість на модель
1
№
15
Назва деталі
Кільце манжети
Заводський номер
СМД1-1315
Кількість на модель
1
№
16
Назва деталі
Манжета сальника
Заводський номер
СМД1-1316
Кількість на модель
1
№
17
Назва деталі
Стопорне кільце
Заводський номер
СМД1-1317
Кількість на модель
1
№
18
Назва деталі
Диск
Заводський номер
14-1312-А
Кількість на модель
1
№
19
Назва деталі
Опорна пружина
Заводський номер
14-1313
Кількість на модель
1
№
20
Назва деталі
Ремінь вентилятора
Заводський номер
11-16х11х1403
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
1Б30
Кількість на модель
1
№
22
Назва деталі
Кільце
Заводський номер
Д65-11-080
Кількість на модель
1
№
23
Назва деталі
Подшипник
Заводський номер
306К5
Кількість на модель
1
№
24
Назва деталі
Індикатор температури води
Заводський номер
405
Кількість на модель
1
№
25
Назва деталі
Манжета
Заводський номер
2.2-20х40-2
Кількість на модель
1
№
26
Назва деталі
Манжета
Заводський номер
2.2-55х80-2
Кількість на модель
1
№
27
Назва деталі
Маслянка
Заводський номер
1.3.Ц6хр(1/8")
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
7
№
29
Назва деталі
гвинт
Заводський номер
М10х25.7796
Кількість на модель
2
№
30
Назва деталі
гвинт
Заводський номер
М12х65.7795
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
М12х85.7795
Кількість на модель
2
№
32
Назва деталі
Сегментна шпонка
Заводський номер
5х9
Кількість на модель
1
№
33
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
7
№
34
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
2
№
35
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
4
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Водяний насос у зборі | Д11-С01-В4 | 1 | 1 | |||||
| Водяний насос | Д11-С12-Б3 | 1 | 1 | |||||
| Корпус | 48-1307020 | 1 | 1 | |||||
| Корпус із сережками | Д65-1307020-А | 1 | 1 | |||||
| Крильчатка водяного насоса | 48-1307030-А | 1 | 1 | |||||
| Валик | 48-1307017-А | 1 | 1 | |||||
| 1 | Крильчатка вентилятора | Д65-1308050 | 1 | 1 | 1 | |||
| 2 | Втулка | Д65-1307021 | 2 | 2 | 2 | |||
| 3 | Сережка | Д65-1307022 | 2 | 2 | 3 | |||
| 4 | Шків | Д65-1307016-А | 1 | 1 | 4 | |||
| 5 | Замкова шайба | 48-1307018 | 1 | 1 | 5 | |||
| 6 | Корпус | Д65-1307025 | 1 | 1 | 6 | |||
| 7 | Крильчатка | 48-1307031-Б | 1 | 1 | 7 | |||
| 8 | Опорна шайба | 50-1307072 | 1 | 1 | 8 | |||
| 9 | Валик | Д11-017 | 1 | 1 | 9 | |||
| 10 | Гайка | Д11-044 | 1 | 1 | 10 | |||
| 11 | Патрубок | Д11-047-Б | 1 | 1 | 11 | |||
| 12 | Прокладка | Д11-048-А | 1 | 1 | 12 | |||
| 13 | Прокладка | Д11-065 | 1 | 1 | 13 | |||
| 14 | Опорна втулка | СМД1-1306 | 1 | 1 | 14 | |||
| 15 | Обойма сальника | СМД1-1314 | 1 | 1 | 15 | |||
| 16 | Кільце манжети | СМД1-1315 | 1 | 1 | 16 | |||
| 17 | Манжета сальника | СМД1-1316 | 1 | 1 | 17 | |||
| 18 | Стопорне кільце | СМД1-1317 | 1 | 1 | 18 | |||
| 19 | Диск | 14-1312-А | 1 | 1 | 19 | |||
| 20 | Опорна пружина | 14-1313 | 1 | 1 | 20 | |||
| 21 | Ремінь вентилятора | 11-16х11х1403 | 1 | 1 | 21 | |||
| 22 | Кільце | 1Б30 | 1 | 1 | 22 | |||
| 23 | Кільце | Д65-11-080 | 1 | 1 | 23 | |||
| 24 | Подшипник | 306К5 | 1 | 1 | 24 | |||
| 25 | Індикатор температури води | 405 | 1 | 1 | 25 | |||
| 26 | Манжета | 2.2-20х40-2 | 1 | 1 | 26 | |||
| 27 | Манжета | 2.2-55х80-2 | 1 | 1 | 27 | |||
| 28 | Маслянка | 1.3.Ц6хр(1/8") | 1 | 1 | 28 | |||
| 29 | Болт | М8х20.7796 | 7 | 7 | 29 | |||
| 30 | гвинт | М10х25.7796 | 2 | 2 | 30 | |||
| 31 | гвинт | М12х65.7795 | 2 | 2 | 31 | |||
| 32 | гвинт | М12х85.7795 | 2 | 2 | 32 | |||
| 33 | Сегментна шпонка | 5х9 | 1 | 1 | 33 | |||
| 34 | Шайба | 8.65Г | 7 | 7 | 34 | |||
| 35 | Шайба | 10.65Г | 2 | 2 | 35 | |||
| 36 | Шайба | 12.65Г | 4 | 4 | 36 |
