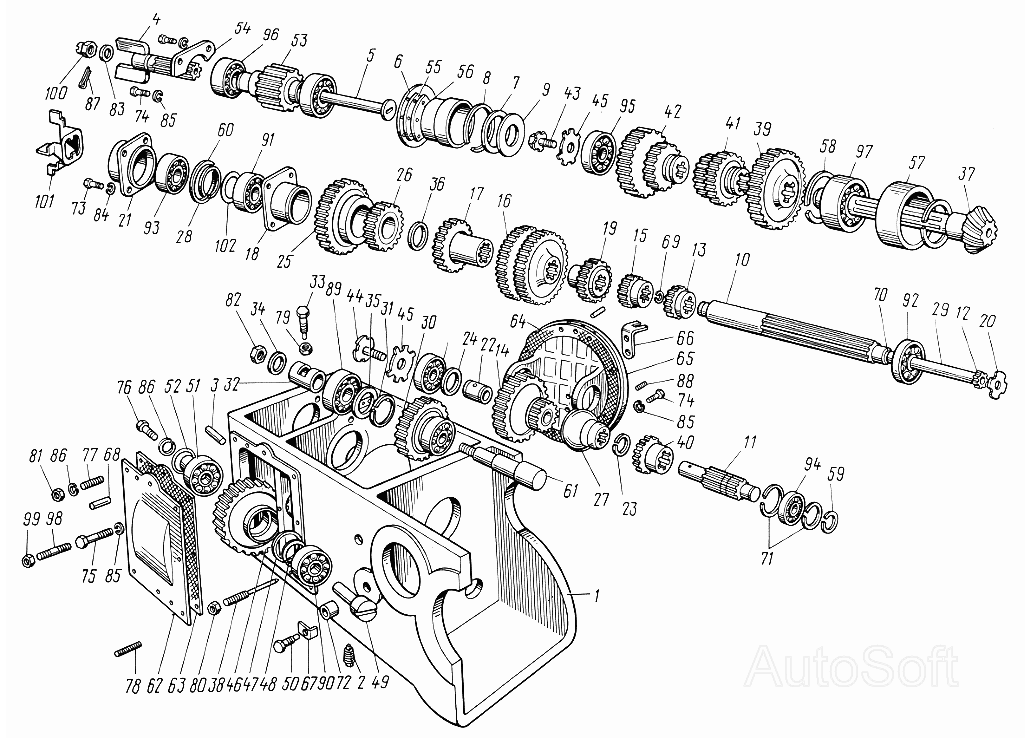

Коробка передач
100%
Назва деталі
Вал
Заводський номер
40-1701025-Б
Кількість на модель
1
№
Назва деталі
Проміжна шестерня
Заводський номер
40-1701056
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
40-1701140-03
Кількість на модель
1
№
Назва деталі
Корпус підшипника
Заводський номер
40-1701070
Кількість на модель
1
№
Назва деталі
Редуктор __NT__0__
Заводський номер
40-1701020-Б
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
40-1701030
Кількість на модель
1
№
Назва деталі
Вал з втулкою
Заводський номер
45-1701048-01
Кількість на модель
1
№
Назва деталі
Вал
Заводський номер
36-1701072
Кількість на модель
1
№
Назва деталі
Шестерня
Заводський номер
36-1701080
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
40-1701015-Б
Кількість на модель
1
№
1
Назва деталі
Затор
Заводський номер
А61-С18-А-01
Кількість на модель
1
№
2
Назва деталі
Установчий штифт
Заводський номер
36-1701019
Кількість на модель
2
№
3
Назва деталі
Первинний вал
Заводський номер
36-1701030-В
Кількість на модель
1
№
4
Назва деталі
Болт зі стяжкою
Заводський номер
36-1701031
Кількість на модель
1
№
5
Назва деталі
Переднє скло
Заводський номер
40-1701035
Кількість на модель
1
№
6
Назва деталі
Пружинне кільце
Заводський номер
40-1701036-А
Кількість на модель
1
№
7
Назва деталі
Стопорне кільце
Заводський номер
36-1701037-А
Кількість на модель
1
№
8
Назва деталі
Опорне кільце
Заводський номер
40-1701038
Кількість на модель
1
№
9
Назва деталі
Проміжний вал
Заводський номер
40-1701047
Кількість на модель
1
№
10
Назва деталі
Проміжний вал
Заводський номер
40-1701047-Б
Кількість на модель
1
№
10
Назва деталі
Вал редуктора
Заводський номер
40-1701049-А
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
36-1701050-Б
Кількість на модель
1
№
12
Назва деталі
Ведуча шестерня заднього ходу
Заводський номер
40-1701051
Кількість на модель
1
№
13
Назва деталі
Ведена шестерня редуктора
Заводський номер
40-1701052-А
Кількість на модель
1
№
14
Назва деталі
Ведуча шестерня першої передачі
Заводський номер
40-1701054
Кількість на модель
1
№
15
Назва деталі
Ведуча шестерня четвертої та п'ятої передач
Заводський номер
40-1701055
Кількість на модель
1
№
16
Назва деталі
Шестерня 4-ї та 5-ї передач
Заводський номер
40-1701055-01
Кількість на модель
1
№
16
Назва деталі
Ведуча шестерня другої передачі
Заводський номер
40-1701057
Кількість на модель
1
№
17
Назва деталі
Гніздо переднього підшипника
Заводський номер
40-1701058
Кількість на модель
1
№
18
Назва деталі
Ведуча шестерня третьої передачі
Заводський номер
40-1701059
Кількість на модель
1
№
19
Назва деталі
Кругла гайка
Заводський номер
36-1701060-А
Кількість на модель
1
№
20
Назва деталі
Корпус підшипника
Заводський номер
40-1701062
Кількість на модель
1
№
21
Назва деталі
Втулка
Заводський номер
45-1701063
Кількість на модель
1
№
22
Назва деталі
Пружинне кільце
Заводський номер
40-1701065-А
Кількість на модель
1
№
23
Назва деталі
Опорна шайба
Заводський номер
40-1701066
Кількість на модель
2
№
24
Назва деталі
Шестерня
Заводський номер
40-1701067
Кількість на модель
1
№
25
Назва деталі
Зворотна втулка
Заводський номер
40-1701068
Кількість на модель
1
№
26
Назва деталі
Зубчаста муфта
Заводський номер
40-1701069-А
Кількість на модель
1
№
27
Назва деталі
Кільце
Заводський номер
36-1701012
Кількість на модель
1
№
28
Назва деталі
Вал
Заводський номер
36-1701073
Кількість на модель
1
№
29
Назва деталі
Паразитна шестерня заднього ходу
Заводський номер
36-1701082
Кількість на модель
1
№
30
Назва деталі
Упорне кільце підшипника
Заводський номер
36-1701083
Кількість на модель
1
№
31
Назва деталі
Втулка
Заводський номер
36-1701084-А
Кількість на модель
1
№
32
Назва деталі
Установчий гвинт
Заводський номер
36-1701085
Кількість на модель
1
№
33
Назва деталі
Замкова шайба
Заводський номер
36-1701086
Кількість на модель
1
№
34
Назва деталі
Втулка
Заводський номер
45-1701087
Кількість на модель
1
№
35
Назва деталі
Опорне кільце
Заводський номер
40-1701088
Кількість на модель
1
№
36
Назва деталі
Вторинний вал
Заводський номер
40-1701105
Кількість на модель
1
№
37
Назва деталі
Гвинт
Заводський номер
36-1701106-01
Кількість на модель
1
№
38
Назва деталі
Шестерня першої передачі та заднього ходу — ковзна
Заводський номер
36-1701112-А2
Кількість на модель
1
№
39
Назва деталі
Шестерня
Заводський номер
40-1701115-Б1
Кількість на модель
1
№
40
Назва деталі
Шестерня 3-ї та 5-ї передач
Заводський номер
40-1701116-А1
Кількість на модель
1
№
41
Назва деталі
Шестерня 2-ї та 4-ї передач
Заводський номер
40-1701117-А
Кількість на модель
1
№
42
Назва деталі
Болт вторинного вала
Заводський номер
36-1701118
Кількість на модель
1
№
43
Назва деталі
Спеціальний болт
Заводський номер
36-1701118-А
Кількість на модель
1
№
44
Назва деталі
Відгибна шайба
Заводський номер
36-1701119
Кількість на модель
1
№
45
Назва деталі
Паразитна шестерня
Заводський номер
40-1701146-А
Кількість на модель
1
№
46
Назва деталі
Упорне кільце підшипника
Заводський номер
36-1701147
Кількість на модель
1
№
47
Назва деталі
Розпірна втулка
Заводський номер
36-1701148
Кількість на модель
1
№
48
Назва деталі
Ось паразитной шестерни
Заводський номер
36-1701150-А
Кількість на модель
1
№
49
Назва деталі
Стопорний болт осі
Заводський номер
36-1701151
Кількість на модель
1
№
50
Назва деталі
Втулка
Заводський номер
45-1701153
Кількість на модель
1
№
51
Назва деталі
Диск
Заводський номер
36-1701154
Кількість на модель
1
№
52
Назва деталі
Шестерні постійного зачеплення, ведуча
Заводський номер
40-1701324
Кількість на модель
1
№
53
Назва деталі
Притискна пластина
Заводський номер
40-1701331
Кількість на модель
2
№
54
Назва деталі
Регулювальна прокладка
Заводський номер
36-1701376
Кількість на модель
6
№
55
Назва деталі
Регулювальна прокладка
Заводський номер
36-1701377
Кількість на модель
8
№
56
Назва деталі
Корпус заднього підшипника
Заводський номер
36-1701398
Кількість на модель
1
№
57
Назва деталі
Опорне кільце
Заводський номер
36-1701399-А
Кількість на модель
2
№
58
Назва деталі
Пружинне кільце
Заводський номер
40-1701421-А
Кількість на модель
1
№
59
Назва деталі
Кільце
Заводський номер
45-1701423
Кількість на модель
1
№
60
Назва деталі
Вісь паразитної шестерні заднього ходу
Заводський номер
36-1701434
Кількість на модель
1
№
61
Назва деталі
Кришка
Заводський номер
45-1701454
Кількість на модель
1
№
62
Назва деталі
Прокладка
Заводський номер
36-1701455-02
Кількість на модель
1
№
63
Назва деталі
Кронштейн редуктора
Заводський номер
40-1701456-А
Кількість на модель
1
№
64
Назва деталі
Прокладка
Заводський номер
40-1701458-02
Кількість на модель
1
№
65
Назва деталі
Кронштейн
Заводський номер
45Т-1101007-А1-01
Кількість на модель
1
№
66
Назва деталі
Замкова шайба
Заводський номер
36-2403029
Кількість на модель
1
№
67
Назва деталі
Установчий штифт
Заводський номер
Д01-015
Кількість на модель
6
№
68
Назва деталі
Стопорне кільце
Заводський номер
Д25-079
Кількість на модель
1
№
69
Назва деталі
Втулка
Заводський номер
36-3401087-Б
Кількість на модель
1
№
70
Назва деталі
Пружинне кільце
Заводський номер
36-4202035-А
Кількість на модель
2
№
71
Назва деталі
Втулка
Заводський номер
36-3503016-Б
Кількість на модель
2
№
72
Назва деталі
Болт
Заводський номер
М10х35.7796
Кількість на модель
4
№
73
Назва деталі
Болт
Заводський номер
М12х35.7796
Кількість на модель
12
№
74
Назва деталі
гвинт
Заводський номер
М12х60.7795
Кількість на модель
1
№
75
Назва деталі
гвинт
Заводський номер
М14х40.7796
Кількість на модель
1
№
76
Назва деталі
Шпилька
Заводський номер
М14х(2-2r/1,5)х45
Кількість на модель
4
№
77
Назва деталі
Шпилька
Заводський номер
М14х(2-2r/1,5)х50
Кількість на модель
2
№
78
Назва деталі
Гайка
Заводський номер
М12.5915
Кількість на модель
1
№
79
Назва деталі
Гайка
Заводський номер
М14.5915
Кількість на модель
1
№
80
Назва деталі
Гайка
Заводський номер
М14х1,5.5915
Кількість на модель
6
№
81
Назва деталі
Гайка
Заводський номер
М24х2.5915
Кількість на модель
1
№
82
Назва деталі
Диск
Заводський номер
14.02
Кількість на модель
1
№
83
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
16
№
84
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
13
№
85
Назва деталі
Диск
Заводський номер
14.65Г
Кількість на модель
8
№
86
Назва деталі
Шплінт
Заводський номер
3,2х20
Кількість на модель
1
№
87
Назва деталі
Затор
Заводський номер
КГ3/8".М8
Кількість на модель
2
№
88
Назва деталі
Підшипник ГОСТ
Заводський номер
206
Кількість на модель
2
№
89
Назва деталі
Підшипник
Заводський номер
208
Кількість на модель
2
№
90
Назва деталі
Підшипник
Заводський номер
211
Кількість на модель
1
№
91
Назва деталі
Шарикопідшипник ГОСТ
Заводський номер
212
Кількість на модель
1
№
92
Назва деталі
Підшипник
Заводський номер
307
Кількість на модель
1
№
93
Назва деталі
Підшипник
Заводський номер
308
Кількість на модель
2
№
94
Назва деталі
Подшипник
Заводський номер
50408
Кількість на модель
1
№
95
Назва деталі
Подшипник
Заводський номер
42212КМ
Кількість на модель
2
№
96
Назва деталі
Радіальний роликовий підшипник з короткими циліндричними роликами
Заводський номер
2612КМ
Кількість на модель
1
№
97
Назва деталі
Шпилька
Заводський номер
М12х(1,75-2r/1,25)х48
Кількість на модель
1
№
98
Назва деталі
Гайка
Заводський номер
М12х1,25.5915
Кількість на модель
2
№
99
Назва деталі
Гайка
Заводський номер
М14х1,5.5918
Кількість на модель
1
№
100
Назва деталі
Крильчатка
Заводський номер
45-1701011-Б
Кількість на модель
1
№
101
Назва деталі
Кільце
Заводський номер
45-1701043
Кількість на модель
1
№
102
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал | 40-1701025-Б | 1 | 1 | |||||
| Проміжна шестерня | 40-1701056 | 1 | 1 | |||||
| Шестерня | 40-1701140-03 | 1 | 1 | |||||
| Корпус підшипника | 40-1701070 | 1 | 1 | |||||
| Редуктор __NT__0__ | 40-1701020-Б | 1 | 1 | |||||
| Кронштейн | 40-1701030 | 1 | 1 | |||||
| Вал з втулкою | 45-1701048-01 | 1 | 1 | |||||
| Вал | 36-1701072 | 1 | 1 | |||||
| Шестерня | 36-1701080 | 1 | 1 | |||||
| 1 | Корпус | 40-1701015-Б | 1 | 1 | 1 | |||
| 2 | Затор | А61-С18-А-01 | 1 | 1 | 2 | |||
| 3 | Установчий штифт | 36-1701019 | 2 | 2 | 3 | |||
| 4 | Первинний вал | 36-1701030-В | 1 | 1 | 4 | |||
| 5 | Болт зі стяжкою | 36-1701031 | 1 | 1 | 5 | |||
| 6 | Переднє скло | 40-1701035 | 1 | 1 | 6 | |||
| 7 | Пружинне кільце | 40-1701036-А | 1 | 1 | 7 | |||
| 8 | Стопорне кільце | 36-1701037-А | 1 | 1 | 8 | |||
| 9 | Опорне кільце | 40-1701038 | 1 | 1 | 9 | |||
| 10 | Проміжний вал | 40-1701047 | 1 | 1 | 10 | |||
| 10 | Проміжний вал | 40-1701047-Б | 1 | 1 | 10 | |||
| 11 | Вал редуктора | 40-1701049-А | 1 | 1 | 11 | |||
| 12 | Втулка | 36-1701050-Б | 1 | 1 | 12 | |||
| 13 | Ведуча шестерня заднього ходу | 40-1701051 | 1 | 1 | 13 | |||
| 14 | Ведена шестерня редуктора | 40-1701052-А | 1 | 1 | 14 | |||
| 15 | Ведуча шестерня першої передачі | 40-1701054 | 1 | 1 | 15 | |||
| 16 | Ведуча шестерня четвертої та п'ятої передач | 40-1701055 | 1 | 1 | 16 | |||
| 16 | Шестерня 4-ї та 5-ї передач | 40-1701055-01 | 1 | 1 | 16 | |||
| 17 | Ведуча шестерня другої передачі | 40-1701057 | 1 | 1 | 17 | |||
| 18 | Гніздо переднього підшипника | 40-1701058 | 1 | 1 | 18 | |||
| 19 | Ведуча шестерня третьої передачі | 40-1701059 | 1 | 1 | 19 | |||
| 20 | Кругла гайка | 36-1701060-А | 1 | 1 | 20 | |||
| 21 | Корпус підшипника | 40-1701062 | 1 | 1 | 21 | |||
| 22 | Втулка | 45-1701063 | 1 | 1 | 22 | |||
| 23 | Пружинне кільце | 40-1701065-А | 1 | 1 | 23 | |||
| 24 | Опорна шайба | 40-1701066 | 2 | 2 | 24 | |||
| 25 | Шестерня | 40-1701067 | 1 | 1 | 25 | |||
| 26 | Зворотна втулка | 40-1701068 | 1 | 1 | 26 | |||
| 27 | Зубчаста муфта | 40-1701069-А | 1 | 1 | 27 | |||
| 28 | Кільце | 36-1701012 | 1 | 1 | 28 | |||
| 29 | Вал | 36-1701073 | 1 | 1 | 29 | |||
| 30 | Паразитна шестерня заднього ходу | 36-1701082 | 1 | 1 | 30 | |||
| 31 | Упорне кільце підшипника | 36-1701083 | 1 | 1 | 31 | |||
| 32 | Втулка | 36-1701084-А | 1 | 1 | 32 | |||
| 33 | Установчий гвинт | 36-1701085 | 1 | 1 | 33 | |||
| 34 | Замкова шайба | 36-1701086 | 1 | 1 | 34 | |||
| 35 | Втулка | 45-1701087 | 1 | 1 | 35 | |||
| 36 | Опорне кільце | 40-1701088 | 1 | 1 | 36 | |||
| 37 | Вторинний вал | 40-1701105 | 1 | 1 | 37 | |||
| 38 | Гвинт | 36-1701106-01 | 1 | 1 | 38 | |||
| 39 | Шестерня першої передачі та заднього ходу — ковзна | 36-1701112-А2 | 1 | 1 | 39 | |||
| 40 | Шестерня | 40-1701115-Б1 | 1 | 1 | 40 | |||
| 41 | Шестерня 3-ї та 5-ї передач | 40-1701116-А1 | 1 | 1 | 41 | |||
| 42 | Шестерня 2-ї та 4-ї передач | 40-1701117-А | 1 | 1 | 42 | |||
| 43 | Болт вторинного вала | 36-1701118 | 1 | 1 | 43 | |||
| 44 | Спеціальний болт | 36-1701118-А | 1 | 1 | 44 | |||
| 45 | Відгибна шайба | 36-1701119 | 1 | 1 | 45 | |||
| 46 | Паразитна шестерня | 40-1701146-А | 1 | 1 | 46 | |||
| 47 | Упорне кільце підшипника | 36-1701147 | 1 | 1 | 47 | |||
| 48 | Розпірна втулка | 36-1701148 | 1 | 1 | 48 | |||
| 49 | Ось паразитной шестерни | 36-1701150-А | 1 | 1 | 49 | |||
| 50 | Стопорний болт осі | 36-1701151 | 1 | 1 | 50 | |||
| 51 | Втулка | 45-1701153 | 1 | 1 | 51 | |||
| 52 | Диск | 36-1701154 | 1 | 1 | 52 | |||
| 53 | Шестерні постійного зачеплення, ведуча | 40-1701324 | 1 | 1 | 53 | |||
| 54 | Притискна пластина | 40-1701331 | 2 | 2 | 54 | |||
| 55 | Регулювальна прокладка | 36-1701376 | 6 | 6 | 55 | |||
| 56 | Регулювальна прокладка | 36-1701377 | 8 | 8 | 56 | |||
| 57 | Корпус заднього підшипника | 36-1701398 | 1 | 1 | 57 | |||
| 58 | Опорне кільце | 36-1701399-А | 2 | 2 | 58 | |||
| 59 | Пружинне кільце | 40-1701421-А | 1 | 1 | 59 | |||
| 60 | Кільце | 45-1701423 | 1 | 1 | 60 | |||
| 61 | Вісь паразитної шестерні заднього ходу | 36-1701434 | 1 | 1 | 61 | |||
| 62 | Кришка | 45-1701454 | 1 | 1 | 62 | |||
| 63 | Прокладка | 36-1701455-02 | 1 | 1 | 63 | |||
| 64 | Кронштейн редуктора | 40-1701456-А | 1 | 1 | 64 | |||
| 65 | Прокладка | 40-1701458-02 | 1 | 1 | 65 | |||
| 66 | Кронштейн | 45Т-1101007-А1-01 | 1 | 1 | 66 | |||
| 67 | Замкова шайба | 36-2403029 | 1 | 1 | 67 | |||
| 68 | Установчий штифт | Д01-015 | 6 | 6 | 68 | |||
| 69 | Стопорне кільце | Д25-079 | 1 | 1 | 69 | |||
| 70 | Втулка | 36-3401087-Б | 1 | 1 | 70 | |||
| 71 | Пружинне кільце | 36-4202035-А | 2 | 2 | 71 | |||
| 72 | Втулка | 36-3503016-Б | 2 | 2 | 72 | |||
| 73 | Болт | М10х35.7796 | 4 | 4 | 73 | |||
| 74 | Болт | М12х35.7796 | 12 | 12 | 74 | |||
| 75 | гвинт | М12х60.7795 | 1 | 1 | 75 | |||
| 76 | гвинт | М14х40.7796 | 1 | 1 | 76 | |||
| 77 | Шпилька | М14х(2-2r/1,5)х45 | 4 | 4 | 77 | |||
| 78 | Шпилька | М14х(2-2r/1,5)х50 | 2 | 2 | 78 | |||
| 79 | Гайка | М12.5915 | 1 | 1 | 79 | |||
| 80 | Гайка | М14.5915 | 1 | 1 | 80 | |||
| 81 | Гайка | М14х1,5.5915 | 6 | 6 | 81 | |||
| 82 | Гайка | М24х2.5915 | 1 | 1 | 82 | |||
| 83 | Диск | 14.02 | 1 | 1 | 83 | |||
| 84 | Шайба | 10.65Г | 16 | 16 | 84 | |||
| 85 | Шайба | 12.65Г | 13 | 13 | 85 | |||
| 86 | Диск | 14.65Г | 8 | 8 | 86 | |||
| 87 | Шплінт | 3,2х20 | 1 | 1 | 87 | |||
| 88 | Затор | КГ3/8".М8 | 2 | 2 | 88 | |||
| 89 | Підшипник ГОСТ | 206 | 2 | 2 | 89 | |||
| 90 | Підшипник | 208 | 2 | 2 | 90 | |||
| 91 | Підшипник | 211 | 1 | 1 | 91 | |||
| 92 | Шарикопідшипник ГОСТ | 212 | 1 | 1 | 92 | |||
| 93 | Підшипник | 307 | 1 | 1 | 93 | |||
| 94 | Підшипник | 308 | 2 | 2 | 94 | |||
| 95 | Подшипник | 50408 | 1 | 1 | 95 | |||
| 96 | Подшипник | 42212КМ | 2 | 2 | 96 | |||
| 97 | Радіальний роликовий підшипник з короткими циліндричними роликами | 2612КМ | 1 | 1 | 97 | |||
| 98 | Шпилька | М12х(1,75-2r/1,25)х48 | 1 | 1 | 98 | |||
| 99 | Гайка | М12х1,25.5915 | 2 | 2 | 99 | |||
| 100 | Гайка | М14х1,5.5918 | 1 | 1 | 100 | |||
| 101 | Крильчатка | 45-1701011-Б | 1 | 1 | 101 | |||
| 102 | Кільце | 45-1701043 | 1 | 1 | 102 |
