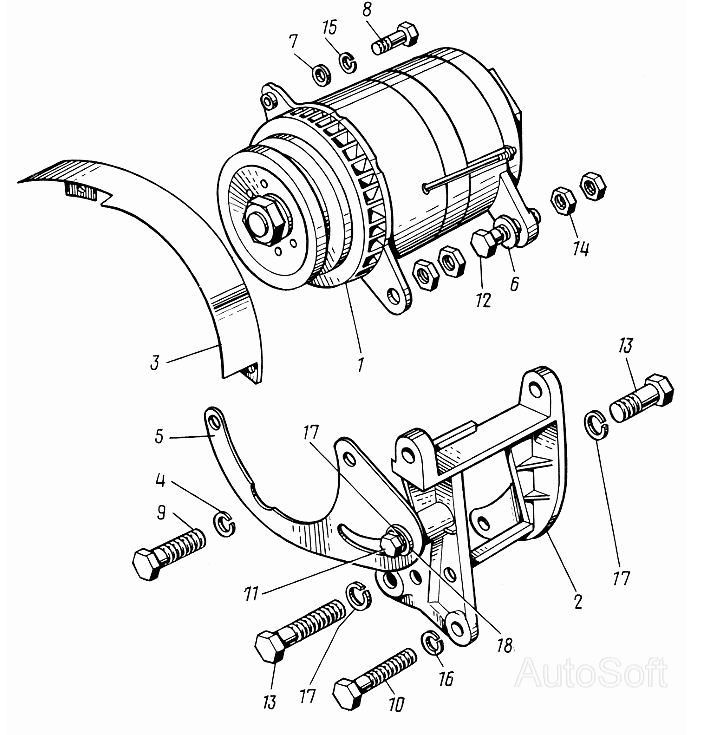

Встановлення генератора
100%
Назва деталі
Генератор
Заводський номер
4607-3701000
Кількість на модель
1
№
1
Назва деталі
Генератор
Заводський номер
4606.3701000
Кількість на модель
1
№
1
Назва деталі
Кронштейн генератора
Заводський номер
Д65-3701056-А
Кількість на модель
1
№
2
Назва деталі
Захисний кожух
Заводський номер
Д65-3701065
Кількість на модель
1
№
3
Назва деталі
Диск
Заводський номер
Д25-083
Кількість на модель
1
№
4
Назва деталі
Планка
Заводський номер
Д65-13034-Д
Кількість на модель
1
№
5
Назва деталі
Регулювальна шайба
Заводський номер
48-3701062-02
Кількість на модель
1
№
6
Назва деталі
Опорна шайба
Заводський номер
50-1307072
Кількість на модель
1
№
7
Назва деталі
Болт
Заводський номер
М8х20.7796
Кількість на модель
1
№
8
Назва деталі
Болт
Заводський номер
М10х40.7796
Кількість на модель
1
№
9
Назва деталі
Болт (d=10, l=60, L0=26, H=6, S=14)
Заводський номер
М10х60.7795
Кількість на модель
1
№
10
Назва деталі
гвинт
Заводський номер
М12х25.7796
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
М12х30.7796
Кількість на модель
1
№
12
Назва деталі
Болт (d=12, l=55, L0=30, H=7, S=17)
Заводський номер
М12х55.7795
Кількість на модель
2
№
13
Назва деталі
Гайка
Заводський номер
М10.2526
Кількість на модель
4
№
14
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
1
№
16
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
3
№
17
Назва деталі
Диск
Заводський номер
12.02
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Генератор | 4607-3701000 | 1 | 1 | 1 | |||
| 1 | Генератор | 4606.3701000 | 1 | 1 | 1 | |||
| 2 | Кронштейн генератора | Д65-3701056-А | 1 | 1 | 2 | |||
| 3 | Захисний кожух | Д65-3701065 | 1 | 1 | 3 | |||
| 4 | Диск | Д25-083 | 1 | 1 | 4 | |||
| 5 | Планка | Д65-13034-Д | 1 | 1 | 5 | |||
| 6 | Регулювальна шайба | 48-3701062-02 | 1 | 1 | 6 | |||
| 7 | Опорна шайба | 50-1307072 | 1 | 1 | 7 | |||
| 8 | Болт | М8х20.7796 | 1 | 1 | 8 | |||
| 9 | Болт | М10х40.7796 | 1 | 1 | 9 | |||
| 10 | Болт (d=10, l=60, L0=26, H=6, S=14) | М10х60.7795 | 1 | 1 | 10 | |||
| 11 | гвинт | М12х25.7796 | 1 | 1 | 11 | |||
| 12 | гвинт | М12х30.7796 | 1 | 1 | 12 | |||
| 13 | Болт (d=12, l=55, L0=30, H=7, S=17) | М12х55.7795 | 2 | 2 | 13 | |||
| 14 | Гайка | М10.2526 | 4 | 4 | 14 | |||
| 15 | Шайба | 8.65Г | 1 | 1 | 15 | |||
| 16 | Шайба | 10.65Г | 1 | 1 | 16 | |||
| 17 | Шайба | 12.65Г | 3 | 3 | 17 | |||
| 18 | Диск | 12.02 | 1 | 1 | 18 |
