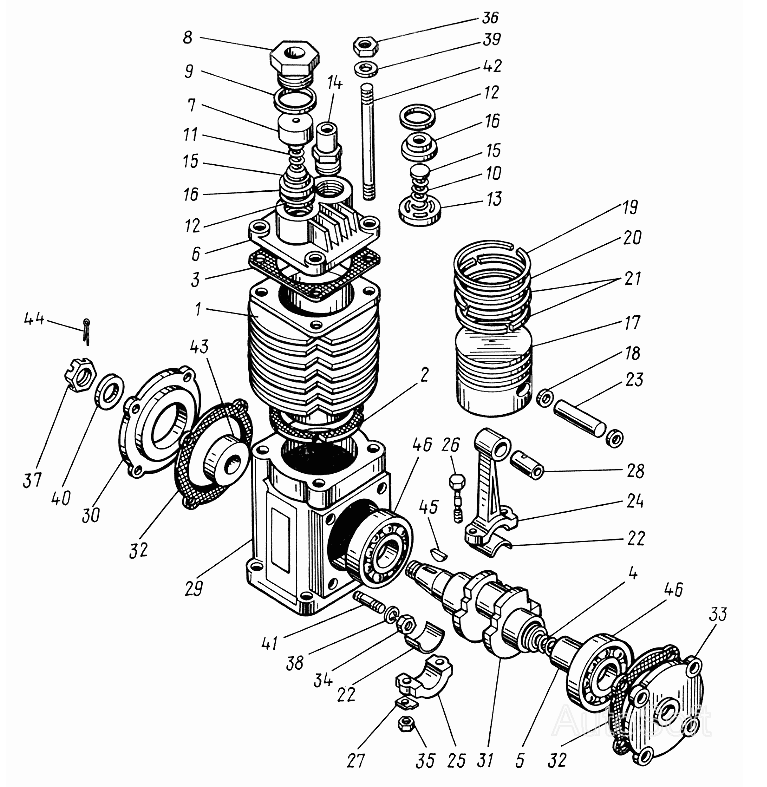

Компресор
100%
Назва деталі
Поршень і шатун у зборі
Заводський номер
А29.01.100
Кількість на модель
1
№
Назва деталі
Шатун у зборі
Заводський номер
А29.01.150
Кількість на модель
1
№
Назва деталі
Головка циліндра
Заводський номер
А29.01.050-02
Кількість на модель
1
№
Назва деталі
Картер со шпильками
Заводський номер
А29.03.010
Кількість на модель
1
№
Назва деталі
Комплект поршневих кілець
Заводський номер
А29.01.110
Кількість на модель
1
№
Назва деталі
Компресор
Заводський номер
А29.03.000-01
Кількість на модель
1
№
Назва деталі
Компресор
Заводський номер
А29.03.000-02
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
А29.03.020
Кількість на модель
1
№
Назва деталі
Головка циліндра
Заводський номер
А29.01.050-01
Кількість на модель
1
№
Назва деталі
Циліндр
Заводський номер
А29.01.002-01
Кількість на модель
1
№
1
Назва деталі
Циліндр
Заводський номер
А29.01.002-02
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
А29.01.006-01
Кількість на модель
1
№
2
Назва деталі
Прокладка циліндра
Заводський номер
А29.01.006
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
А29.01.008-01
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
А29.01.008
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
А29.01.013А
Кількість на модель
1
№
4
Назва деталі
Ущільнювач
Заводський номер
А29.01.014А
Кількість на модель
1
№
5
Назва деталі
Головка циліндра
Заводський номер
А29.01.051-01
Кількість на модель
1
№
6
Назва деталі
Головка циліндра
Заводський номер
А29.01.051-02
Кількість на модель
1
№
6
Назва деталі
Корпус клапана
Заводський номер
А29.01.052
Кількість на модель
1
№
7
Назва деталі
Корок
Заводський номер
А29.01.053-01
Кількість на модель
1
№
8
Назва деталі
Корок
Заводський номер
А29.01.053-02
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
А29.01.054
Кількість на модель
1
№
9
Назва деталі
Пружина клапана
Заводський номер
А29.01.055-01
Кількість на модель
1
№
10
Назва деталі
Пружина клапана
Заводський номер
А29.01.056-01
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
А29.01.057
Кількість на модель
2
№
12
Назва деталі
Корпус клапана
Заводський номер
А29.01.058
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
А29.01.059-01
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
А29.01.059-02
Кількість на модель
1
№
14
Назва деталі
Клапан
Заводський номер
А29.01.061
Кількість на модель
2
№
15
Назва деталі
Сідло клапана
Заводський номер
А29.01.062
Кількість на модель
2
№
16
Назва деталі
Поршень
Заводський номер
А29.01.101
Кількість на модель
1
№
17
Назва деталі
Стопорне кільце
Заводський номер
А29.01.102
Кількість на модель
2
№
18
Назва деталі
Компресійне кільце
Заводський номер
А29.01.103
Кількість на модель
1
№
19
Назва деталі
Компресійне кільце
Заводський номер
А29.01.104
Кількість на модель
1
№
20
Назва деталі
Маслозбірне кільце
Заводський номер
А29.01.105
Кількість на модель
2
№
21
Назва деталі
Вкладиш шатуна
Заводський номер
А29.01.106
Кількість на модель
2
№
22
Назва деталі
Палець
Заводський номер
А29.01.107
Кількість на модель
1
№
23
Назва деталі
Поршневий пальцевий
Заводський номер
А29.01.120
Кількість на модель
1
№
23
Назва деталі
шатун
Заводський номер
А29.01.151
Кількість на модель
1
№
24
Назва деталі
Кришка картера
Заводський номер
А29.01.152
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
А29.01.153
Кількість на модель
2
№
26
Назва деталі
гвинт
Заводський номер
А29.01.160
Кількість на модель
2
№
26
Назва деталі
Стопорна шайба
Заводський номер
А29.01.154
Кількість на модель
2
№
27
Назва деталі
Втулка
Заводський номер
А29.01.155
Кількість на модель
1
№
28
Назва деталі
Картер
Заводський номер
А29.03.001-02
Кількість на модель
1
№
29
Назва деталі
Картер
Заводський номер
А29.03.001-01
Кількість на модель
1
№
29
Назва деталі
Передня кришка
Заводський номер
А29.03.003-01
Кількість на модель
1
№
30
Назва деталі
Передня кришка
Заводський номер
А29.03.003-02
Кількість на модель
1
№
30
Назва деталі
Колінчастий вал
Заводський номер
А29.03.004
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
А29.03.009
Кількість на модель
2
№
32
Назва деталі
Прокладка
Заводський номер
А29.03.009-01
Кількість на модель
2
№
32
Назва деталі
Задня кришка
Заводський номер
А29.03.012-01
Кількість на модель
1
№
33
Назва деталі
Задня кришка
Заводський номер
А29.03.012-02
Кількість на модель
1
№
33
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
8
№
34
Назва деталі
Гайка
Заводський номер
М8х1.15521
Кількість на модель
2
№
35
Назва деталі
Гайка
Заводський номер
М8х1,5.15524
Кількість на модель
4
№
36
Назва деталі
Гайка
Заводський номер
М14х1,5.5933
Кількість на модель
1
№
37
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
8
№
38
Назва деталі
Шайба
Заводський номер
8.04
Кількість на модель
8
№
39
Назва деталі
Диск
Заводський номер
14.05
Кількість на модель
1
№
40
Назва деталі
Шпилька
Заводський номер
М8х(То/1,25)х18
Кількість на модель
8
№
41
Назва деталі
Шпилька
Заводський номер
М8х(1,25То/1,0)х95
Кількість на модель
4
№
42
Назва деталі
Манжета
Заводський номер
2-24х40-4
Кількість на модель
1
№
43
Назва деталі
Шплінт
Заводський номер
3,2х25
Кількість на модель
1
№
44
Назва деталі
шпонка
Заводський номер
5х7,5
Кількість на модель
1
№
45
Назва деталі
Подшипник
Заводський номер
207
Кількість на модель
2
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Поршень і шатун у зборі | А29.01.100 | 1 | 1 | |||||
| Шатун у зборі | А29.01.150 | 1 | 1 | |||||
| Головка циліндра | А29.01.050-02 | 1 | 1 | |||||
| Картер со шпильками | А29.03.010 | 1 | 1 | |||||
| Комплект поршневих кілець | А29.01.110 | 1 | 1 | |||||
| Компресор | А29.03.000-01 | 1 | 1 | |||||
| Компресор | А29.03.000-02 | 1 | 1 | |||||
| Кришка | А29.03.020 | 1 | 1 | |||||
| Головка циліндра | А29.01.050-01 | 1 | 1 | |||||
| 1 | Циліндр | А29.01.002-01 | 1 | 1 | 1 | |||
| 1 | Циліндр | А29.01.002-02 | 1 | 1 | 1 | |||
| 2 | Прокладка | А29.01.006-01 | 1 | 1 | 2 | |||
| 2 | Прокладка циліндра | А29.01.006 | 1 | 1 | 2 | |||
| 3 | Прокладка | А29.01.008-01 | 1 | 1 | 3 | |||
| 3 | Прокладка | А29.01.008 | 1 | 1 | 3 | |||
| 4 | Пружина | А29.01.013А | 1 | 1 | 4 | |||
| 5 | Ущільнювач | А29.01.014А | 1 | 1 | 5 | |||
| 6 | Головка циліндра | А29.01.051-01 | 1 | 1 | 6 | |||
| 6 | Головка циліндра | А29.01.051-02 | 1 | 1 | 6 | |||
| 7 | Корпус клапана | А29.01.052 | 1 | 1 | 7 | |||
| 8 | Корок | А29.01.053-01 | 1 | 1 | 8 | |||
| 8 | Корок | А29.01.053-02 | 1 | 1 | 8 | |||
| 9 | Прокладка | А29.01.054 | 1 | 1 | 9 | |||
| 10 | Пружина клапана | А29.01.055-01 | 1 | 1 | 10 | |||
| 11 | Пружина клапана | А29.01.056-01 | 1 | 1 | 11 | |||
| 12 | Прокладка | А29.01.057 | 2 | 2 | 12 | |||
| 13 | Корпус клапана | А29.01.058 | 1 | 1 | 13 | |||
| 14 | Штуцер | А29.01.059-01 | 1 | 1 | 14 | |||
| 14 | Штуцер | А29.01.059-02 | 1 | 1 | 14 | |||
| 15 | Клапан | А29.01.061 | 2 | 2 | 15 | |||
| 16 | Сідло клапана | А29.01.062 | 2 | 2 | 16 | |||
| 17 | Поршень | А29.01.101 | 1 | 1 | 17 | |||
| 18 | Стопорне кільце | А29.01.102 | 2 | 2 | 18 | |||
| 19 | Компресійне кільце | А29.01.103 | 1 | 1 | 19 | |||
| 20 | Компресійне кільце | А29.01.104 | 1 | 1 | 20 | |||
| 21 | Маслозбірне кільце | А29.01.105 | 2 | 2 | 21 | |||
| 22 | Вкладиш шатуна | А29.01.106 | 2 | 2 | 22 | |||
| 23 | Палець | А29.01.107 | 1 | 1 | 23 | |||
| 23 | Поршневий пальцевий | А29.01.120 | 1 | 1 | 23 | |||
| 24 | шатун | А29.01.151 | 1 | 1 | 24 | |||
| 25 | Кришка картера | А29.01.152 | 1 | 1 | 25 | |||
| 26 | гвинт | А29.01.153 | 2 | 2 | 26 | |||
| 26 | гвинт | А29.01.160 | 2 | 2 | 26 | |||
| 27 | Стопорна шайба | А29.01.154 | 2 | 2 | 27 | |||
| 28 | Втулка | А29.01.155 | 1 | 1 | 28 | |||
| 29 | Картер | А29.03.001-02 | 1 | 1 | 29 | |||
| 29 | Картер | А29.03.001-01 | 1 | 1 | 29 | |||
| 30 | Передня кришка | А29.03.003-01 | 1 | 1 | 30 | |||
| 30 | Передня кришка | А29.03.003-02 | 1 | 1 | 30 | |||
| 31 | Колінчастий вал | А29.03.004 | 1 | 1 | 31 | |||
| 32 | Прокладка | А29.03.009 | 2 | 2 | 32 | |||
| 32 | Прокладка | А29.03.009-01 | 2 | 2 | 32 | |||
| 33 | Задня кришка | А29.03.012-01 | 1 | 1 | 33 | |||
| 33 | Задня кришка | А29.03.012-02 | 1 | 1 | 33 | |||
| 34 | Гайка | М8.5915 | 8 | 8 | 34 | |||
| 35 | Гайка | М8х1.15521 | 2 | 2 | 35 | |||
| 36 | Гайка | М8х1,5.15524 | 4 | 4 | 36 | |||
| 37 | Гайка | М14х1,5.5933 | 1 | 1 | 37 | |||
| 38 | Шайба | 8.65Г | 8 | 8 | 38 | |||
| 39 | Шайба | 8.04 | 8 | 8 | 39 | |||
| 40 | Диск | 14.05 | 1 | 1 | 40 | |||
| 41 | Шпилька | М8х(То/1,25)х18 | 8 | 8 | 41 | |||
| 42 | Шпилька | М8х(1,25То/1,0)х95 | 4 | 4 | 42 | |||
| 43 | Манжета | 2-24х40-4 | 1 | 1 | 43 | |||
| 44 | Шплінт | 3,2х25 | 1 | 1 | 44 | |||
| 45 | шпонка | 5х7,5 | 1 | 1 | 45 | |||
| 46 | Подшипник | 207 | 2 | 2 | 46 |
