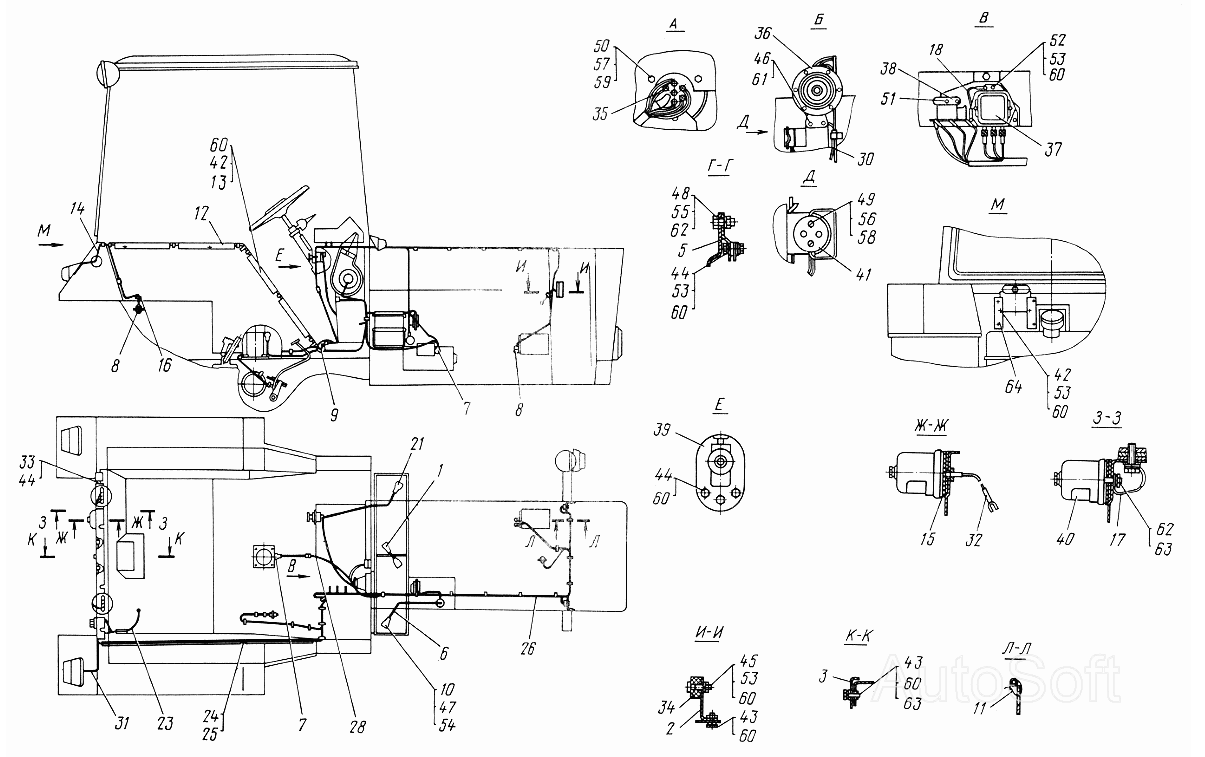

Монтаж електрообладнання трактора ЮМЗ-6КМ. Електропроводка. Ліхтар для освітлення номерного знака
100%
Назва деталі
Перемичка акумуляторних батарей у зборі
Заводський номер
45-3700060
Кількість на модель
1
№
1
Назва деталі
Перемичка акумуляторних батарей
Заводський номер
45-3700060-02
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
45-3700080-01
Кількість на модель
2
№
2
Назва деталі
Панель
Заводський номер
45Т-3700110-01
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
45Т-3700011
Кількість на модель
1
№
5
Назва деталі
Провід стартера — акумуляторна батарея
Заводський номер
40-3724003-БЮ-02
Кількість на модель
1
№
6
Назва деталі
Провід стартерно-акумуляторної батареї
Заводський номер
40-3724003-БЮ
Кількість на модель
1
№
6
Назва деталі
Ізоляційний наконечник
Заводський номер
45-3700001-02
Кількість на модель
2
№
7
Назва деталі
Ізоляційний наконечник
Заводський номер
45-3700002-02
Кількість на модель
4
№
8
Назва деталі
Втулка
Заводський номер
45-3700003-02
Кількість на модель
1
№
9
Назва деталі
Захисний ковпачок
Заводський номер
45-3700005
Кількість на модель
2
№
10
Назва деталі
Манжета
Заводський номер
45-3700019
Кількість на модель
4
№
11
Назва деталі
Куточок
Заводський номер
45Т-3700141-01
Кількість на модель
1
№
12
Назва деталі
Куточок
Заводський номер
45Т-3700142-01
Кількість на модель
1
№
13
Назва деталі
Заглушка
Заводський номер
45Т-3700144-02
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
45Т-3717011-02
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
36-3723024-Б-02
Кількість на модель
3
№
16
Назва деталі
Провід
Заводський номер
45-3724019
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
45-3724019-02
Кількість на модель
1
№
17
Назва деталі
Провід-вимикач-розетка
Заводський номер
45-3724023-Б-02
Кількість на модель
1
№
18
Назва деталі
Провід-вимикач-розетка
Заводський номер
45-3724023-Б
Кількість на модель
1
№
18
Назва деталі
Провід від акумуляторної батареї до вимикача
Заводський номер
45А-3724038-Б3
Кількість на модель
№
21
Назва деталі
Провід датчика — штепсельна клема датчика
Заводський номер
45-3724054-Б1
Кількість на модель
1
№
23
Назва деталі
Провід датчика — штепсельна клема датчика
Заводський номер
45-3724054-Б1-02
Кількість на модель
1
№
23
Назва деталі
Джгут
Заводський номер
45-3724081-Д1
Кількість на модель
1
№
24
Назва деталі
Джгут
Заводський номер
45-3724081-Д1-02
Кількість на модель
№
24
Назва деталі
Джгут
Заводський номер
45-3724082-А1
Кількість на модель
1
№
25
Назва деталі
Джгут
Заводський номер
45-3724082-А1-02
Кількість на модель
1
№
25
Назва деталі
Джгут
Заводський номер
45-3724085-Л3-02
Кількість на модель
1
№
26
Назва деталі
Джгут
Заводський номер
45-3724085-Л3
Кількість на модель
1
№
26
Назва деталі
Джгут
Заводський номер
45-3724101-В
Кількість на модель
1
№
28
Назва деталі
Джгут
Заводський номер
45-3724101-В-02
Кількість на модель
№
28
Назва деталі
Дротовий джгут обігрівача
Заводський номер
45-3724134-Б
Кількість на модель
1
№
30
Назва деталі
Джгут до задніх ліхтарів
Заводський номер
45-3724136
Кількість на модель
2
№
31
Назва деталі
Джгут до задніх ліхтарів
Заводський номер
45-3724136-02
Кількість на модель
2
№
31
Назва деталі
Провід
Заводський номер
45-3724146
Кількість на модель
1
№
32
Назва деталі
Провід
Заводський номер
45-3724146-02
Кількість на модель
1
№
32
Назва деталі
З'єднувальна панель
Заводський номер
ПС1-А2-02
Кількість на модель
1
№
33
Назва деталі
З'єднувальна панель
Заводський номер
ПС1-А2
Кількість на модель
1
№
33
Назва деталі
Чотириклемна з'єднувальна панель
Заводський номер
ПС2-А2
Кількість на модель
3
№
34
Назва деталі
З'єднувальна панель
Заводський номер
ПС2-А2-02
Кількість на модель
3
№
34
Назва деталі
Розетка
Заводський номер
ПС300А-100-01
Кількість на модель
1
№
35
Назва деталі
Розетка
Заводський номер
ПС300А-100-02
Кількість на модель
1
№
35
Назва деталі
Звуковий сигнал
Заводський номер
С311-02
Кількість на модель
1
№
36
Назва деталі
Звуковий сигнал
Заводський номер
С311-01
Кількість на модель
1
№
36
Назва деталі
Реле блокування
Заводський номер
РБ1-01
Кількість на модель
1
№
37
Назва деталі
Реле блокування
Заводський номер
РБ1-02
Кількість на модель
1
№
37
Назва деталі
Реле стартера
Заводський номер
РС502-02
Кількість на модель
1
№
38
Назва деталі
Реле стартера
Заводський номер
РС502-01
Кількість на модель
1
№
38
Назва деталі
Перемикач маси
Заводський номер
ВК318-Б-01
Кількість на модель
1
№
39
Назва деталі
Перемикач маси
Заводський номер
ВК318-Б-02
Кількість на модель
1
№
39
Назва деталі
Ліхтар для освітлення номерного знака
Заводський номер
ФП131
Кількість на модель
1
№
40
Назва деталі
Розетка
Заводський номер
47К
Кількість на модель
1
№
41
Назва деталі
гвинт
Заводський номер
М6х12.7798
Кількість на модель
6
№
42
Назва деталі
гвинт
Заводський номер
М6х16.7798
Кількість на модель
7
№
43
Назва деталі
гвинт
Заводський номер
М6х20.7798
Кількість на модель
7
№
44
Назва деталі
гвинт
Заводський номер
М6х25.7798
Кількість на модель
4
№
45
Назва деталі
гвинт
Заводський номер
М8х16.7796
Кількість на модель
2
№
46
Назва деталі
гвинт
Заводський номер
М8х30.7796
Кількість на модель
2
№
47
Назва деталі
гвинт
Заводський номер
М10х20.7796
Кількість на модель
1
№
48
Назва деталі
Гвинт
Заводський номер
В1.М3х30.17475
Кількість на модель
2
№
49
Назва деталі
Гвинт
Заводський номер
В1.М5х35.17475
Кількість на модель
3
№
50
Назва деталі
Гвинт
Заводський номер
М6х12.17473
Кількість на модель
2
№
51
Назва деталі
Гвинт
Заводський номер
М6х20.17473
Кількість на модель
3
№
52
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
13
№
53
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
2
№
54
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
1
№
55
Назва деталі
Гайка
Заводський номер
М3х0,5.5915
Кількість на модель
2
№
56
Назва деталі
Гайка
Заводський номер
М5х0,8.5916
Кількість на модель
3
№
57
Назва деталі
Диск
Заводський номер
3.65Г
Кількість на модель
2
№
58
Назва деталі
Диск
Заводський номер
5.65Г
Кількість на модель
3
№
59
Назва деталі
Диск
Заводський номер
6.65Г
Кількість на модель
25
№
60
Назва деталі
Диск
Заводський номер
8.65Г
Кількість на модель
2
№
61
Назва деталі
Диск
Заводський номер
10.65Г
Кількість на модель
1
№
62
Назва деталі
Диск
Заводський номер
6.02
Кількість на модель
6
№
63
Назва деталі
Планка
Заводський номер
45-3717024-01
Кількість на модель
2
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Перемичка акумуляторних батарей у зборі | 45-3700060 | 1 | 1 | 1 | |||
| 1 | Перемичка акумуляторних батарей | 45-3700060-02 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 45-3700080-01 | 2 | 2 | 2 | |||
| 3 | Панель | 45Т-3700110-01 | 1 | 1 | 3 | |||
| 5 | Кронштейн | 45Т-3700011 | 1 | 1 | 5 | |||
| 6 | Провід стартера — акумуляторна батарея | 40-3724003-БЮ-02 | 1 | 1 | 6 | |||
| 6 | Провід стартерно-акумуляторної батареї | 40-3724003-БЮ | 1 | 1 | 6 | |||
| 7 | Ізоляційний наконечник | 45-3700001-02 | 2 | 2 | 7 | |||
| 8 | Ізоляційний наконечник | 45-3700002-02 | 4 | 4 | 8 | |||
| 9 | Втулка | 45-3700003-02 | 1 | 1 | 9 | |||
| 10 | Захисний ковпачок | 45-3700005 | 2 | 2 | 10 | |||
| 11 | Манжета | 45-3700019 | 4 | 4 | 11 | |||
| 12 | Куточок | 45Т-3700141-01 | 1 | 1 | 12 | |||
| 13 | Куточок | 45Т-3700142-01 | 1 | 1 | 13 | |||
| 14 | Заглушка | 45Т-3700144-02 | 1 | 1 | 14 | |||
| 15 | Прокладка | 45Т-3717011-02 | 1 | 1 | 15 | |||
| 16 | Втулка | 36-3723024-Б-02 | 3 | 3 | 16 | |||
| 17 | Провід | 45-3724019 | 1 | 1 | 17 | |||
| 17 | Провід | 45-3724019-02 | 1 | 1 | 17 | |||
| 18 | Провід-вимикач-розетка | 45-3724023-Б-02 | 1 | 1 | 18 | |||
| 18 | Провід-вимикач-розетка | 45-3724023-Б | 1 | 1 | 18 | |||
| 21 | Провід від акумуляторної батареї до вимикача | 45А-3724038-Б3 | 21 | |||||
| 23 | Провід датчика — штепсельна клема датчика | 45-3724054-Б1 | 1 | 1 | 23 | |||
| 23 | Провід датчика — штепсельна клема датчика | 45-3724054-Б1-02 | 1 | 1 | 23 | |||
| 24 | Джгут | 45-3724081-Д1 | 1 | 1 | 24 | |||
| 24 | Джгут | 45-3724081-Д1-02 | 24 | |||||
| 25 | Джгут | 45-3724082-А1 | 1 | 1 | 25 | |||
| 25 | Джгут | 45-3724082-А1-02 | 1 | 1 | 25 | |||
| 26 | Джгут | 45-3724085-Л3-02 | 1 | 1 | 26 | |||
| 26 | Джгут | 45-3724085-Л3 | 1 | 1 | 26 | |||
| 28 | Джгут | 45-3724101-В | 1 | 1 | 28 | |||
| 28 | Джгут | 45-3724101-В-02 | 28 | |||||
| 30 | Дротовий джгут обігрівача | 45-3724134-Б | 1 | 1 | 30 | |||
| 31 | Джгут до задніх ліхтарів | 45-3724136 | 2 | 2 | 31 | |||
| 31 | Джгут до задніх ліхтарів | 45-3724136-02 | 2 | 2 | 31 | |||
| 32 | Провід | 45-3724146 | 1 | 1 | 32 | |||
| 32 | Провід | 45-3724146-02 | 1 | 1 | 32 | |||
| 33 | З'єднувальна панель | ПС1-А2-02 | 1 | 1 | 33 | |||
| 33 | З'єднувальна панель | ПС1-А2 | 1 | 1 | 33 | |||
| 34 | Чотириклемна з'єднувальна панель | ПС2-А2 | 3 | 3 | 34 | |||
| 34 | З'єднувальна панель | ПС2-А2-02 | 3 | 3 | 34 | |||
| 35 | Розетка | ПС300А-100-01 | 1 | 1 | 35 | |||
| 35 | Розетка | ПС300А-100-02 | 1 | 1 | 35 | |||
| 36 | Звуковий сигнал | С311-02 | 1 | 1 | 36 | |||
| 36 | Звуковий сигнал | С311-01 | 1 | 1 | 36 | |||
| 37 | Реле блокування | РБ1-01 | 1 | 1 | 37 | |||
| 37 | Реле блокування | РБ1-02 | 1 | 1 | 37 | |||
| 38 | Реле стартера | РС502-02 | 1 | 1 | 38 | |||
| 38 | Реле стартера | РС502-01 | 1 | 1 | 38 | |||
| 39 | Перемикач маси | ВК318-Б-01 | 1 | 1 | 39 | |||
| 39 | Перемикач маси | ВК318-Б-02 | 1 | 1 | 39 | |||
| 40 | Ліхтар для освітлення номерного знака | ФП131 | 1 | 1 | 40 | |||
| 41 | Розетка | 47К | 1 | 1 | 41 | |||
| 42 | гвинт | М6х12.7798 | 6 | 6 | 42 | |||
| 43 | гвинт | М6х16.7798 | 7 | 7 | 43 | |||
| 44 | гвинт | М6х20.7798 | 7 | 7 | 44 | |||
| 45 | гвинт | М6х25.7798 | 4 | 4 | 45 | |||
| 46 | гвинт | М8х16.7796 | 2 | 2 | 46 | |||
| 47 | гвинт | М8х30.7796 | 2 | 2 | 47 | |||
| 48 | гвинт | М10х20.7796 | 1 | 1 | 48 | |||
| 49 | Гвинт | В1.М3х30.17475 | 2 | 2 | 49 | |||
| 50 | Гвинт | В1.М5х35.17475 | 3 | 3 | 50 | |||
| 51 | Гвинт | М6х12.17473 | 2 | 2 | 51 | |||
| 52 | Гвинт | М6х20.17473 | 3 | 3 | 52 | |||
| 53 | Горіх | М6.5915 | 13 | 13 | 53 | |||
| 54 | Гайка | М8.5915 | 2 | 2 | 54 | |||
| 55 | Гайка | М10.5915 | 1 | 1 | 55 | |||
| 56 | Гайка | М3х0,5.5915 | 2 | 2 | 56 | |||
| 57 | Гайка | М5х0,8.5916 | 3 | 3 | 57 | |||
| 58 | Диск | 3.65Г | 2 | 2 | 58 | |||
| 59 | Диск | 5.65Г | 3 | 3 | 59 | |||
| 60 | Диск | 6.65Г | 25 | 25 | 60 | |||
| 61 | Диск | 8.65Г | 2 | 2 | 61 | |||
| 62 | Диск | 10.65Г | 1 | 1 | 62 | |||
| 63 | Диск | 6.02 | 6 | 6 | 63 | |||
| 64 | Планка | 45-3717024-01 | 2 | 2 | 64 |
