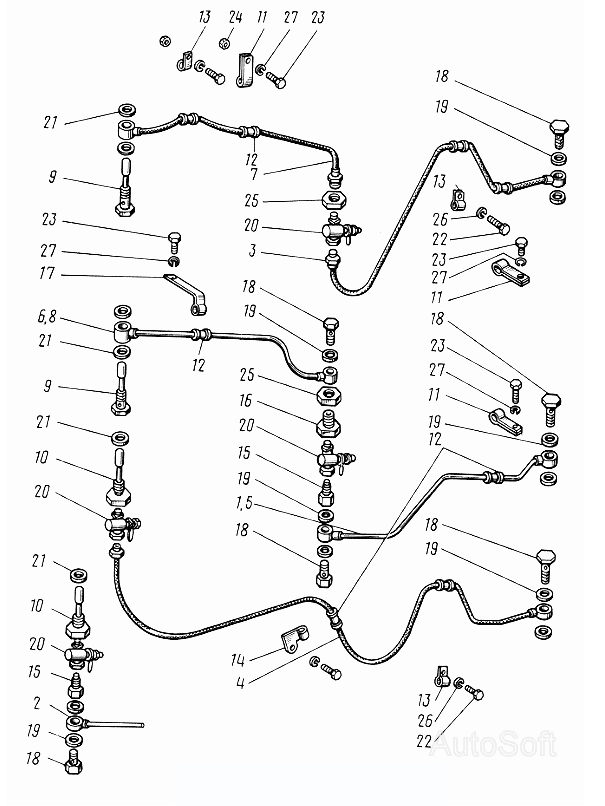

Паливні трубопроводи
100%
Назва деталі
Задній паливопровід
Заводський номер
45-1104030-Е-01
Кількість на модель
1
№
Назва деталі
Паливопровід
Заводський номер
45-1101030-Б
Кількість на модель
1
№
Назва деталі
Паливопровід
Заводський номер
45-1101030
Кількість на модель
1
№
Назва деталі
Кран із перехідником
Заводський номер
45-1101280-03
Кількість на модель
1
№
Назва деталі
Кран із перехідником
Заводський номер
45-1101280
Кількість на модель
1
№
Назва деталі
Кран
Заводський номер
45-1101270
Кількість на модель
1
№
Назва деталі
Передній трубопровід
Заводський номер
45Т-1104020-В-01
Кількість на модель
1
№
1
Назва деталі
Паливний трубопровід
Заводський номер
45-1104020-Е
Кількість на модель
1
№
2
Назва деталі
Паливопровід
Заводський номер
45-1104020-Ж
Кількість на модель
1
№
3
Назва деталі
Паливопровід
Заводський номер
45-1104020-Ж-03
Кількість на модель
1
№
4
Назва деталі
Передній паливопровід
Заводський номер
45-1104020-К-01
Кількість на модель
1
№
5
Назва деталі
Задній трубопровід
Заводський номер
45-1104040-В-01
Кількість на модель
1
№
6
Назва деталі
Задній трубопровід
Заводський номер
45-1101040-Б
Кількість на модель
1
№
7
Назва деталі
Задній трубопровід
Заводський номер
45Т-1101040-Б1
Кількість на модель
1
№
8
Назва деталі
Натискний болт
Заводський номер
45-1101080
Кількість на модель
1
№
9
Назва деталі
Перехідник із трубкою та сіткою
Заводський номер
45-1101260
Кількість на модель
1
№
10
Назва деталі
Хомутик
Заводський номер
45А-1104001
Кількість на модель
1
№
11
Назва деталі
Ізоляційна трубка
Заводський номер
40-1104014-А-02
Кількість на модель
2
№
12
Назва деталі
Скоба
Заводський номер
40-1104015-А
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
45-1104056
Кількість на модель
1
№
14
Назва деталі
Штуцер
Заводський номер
45-1101243
Кількість на модель
1
№
15
Назва деталі
Перехідник
Заводський номер
45-1101246
Кількість на модель
1
№
16
Назва деталі
Кронштейн
Заводський номер
45-3801020-01
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
Д18-051
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
Д18-055А
Кількість на модель
2
№
19
Назва деталі
Кран Kr25
Заводський номер
КР25-1013000
Кількість на модель
1
№
20
Назва деталі
Шайба
Заводський номер
Н.036.28.004
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
М6х12.7796
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
М8х16.7796
Кількість на модель
2
№
23
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
2
№
24
Назва деталі
Гайка
Заводський номер
М20х1,5.2526
Кількість на модель
1
№
25
Назва деталі
Шайба
Заводський номер
6.65Г
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
8.65Г
Кількість на модель
2
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Задній паливопровід | 45-1104030-Е-01 | 1 | 1 | |||||
| Паливопровід | 45-1101030-Б | 1 | 1 | |||||
| Паливопровід | 45-1101030 | 1 | 1 | |||||
| Кран із перехідником | 45-1101280-03 | 1 | 1 | |||||
| Кран із перехідником | 45-1101280 | 1 | 1 | |||||
| Кран | 45-1101270 | 1 | 1 | |||||
| 1 | Передній трубопровід | 45Т-1104020-В-01 | 1 | 1 | 1 | |||
| 2 | Паливний трубопровід | 45-1104020-Е | 1 | 1 | 2 | |||
| 3 | Паливопровід | 45-1104020-Ж | 1 | 1 | 3 | |||
| 4 | Паливопровід | 45-1104020-Ж-03 | 1 | 1 | 4 | |||
| 5 | Передній паливопровід | 45-1104020-К-01 | 1 | 1 | 5 | |||
| 6 | Задній трубопровід | 45-1104040-В-01 | 1 | 1 | 6 | |||
| 7 | Задній трубопровід | 45-1101040-Б | 1 | 1 | 7 | |||
| 8 | Задній трубопровід | 45Т-1101040-Б1 | 1 | 1 | 8 | |||
| 9 | Натискний болт | 45-1101080 | 1 | 1 | 9 | |||
| 10 | Перехідник із трубкою та сіткою | 45-1101260 | 1 | 1 | 10 | |||
| 11 | Хомутик | 45А-1104001 | 1 | 1 | 11 | |||
| 12 | Ізоляційна трубка | 40-1104014-А-02 | 2 | 2 | 12 | |||
| 13 | Скоба | 40-1104015-А | 1 | 1 | 13 | |||
| 14 | Кронштейн | 45-1104056 | 1 | 1 | 14 | |||
| 15 | Штуцер | 45-1101243 | 1 | 1 | 15 | |||
| 16 | Перехідник | 45-1101246 | 1 | 1 | 16 | |||
| 17 | Кронштейн | 45-3801020-01 | 1 | 1 | 17 | |||
| 18 | гвинт | Д18-051 | 1 | 1 | 18 | |||
| 19 | Кільце | Д18-055А | 2 | 2 | 19 | |||
| 20 | Кран Kr25 | КР25-1013000 | 1 | 1 | 20 | |||
| 21 | Шайба | Н.036.28.004 | 1 | 1 | 21 | |||
| 22 | гвинт | М6х12.7796 | 1 | 1 | 22 | |||
| 23 | гвинт | М8х16.7796 | 2 | 2 | 23 | |||
| 24 | Гайка | М8.5915 | 2 | 2 | 24 | |||
| 25 | Гайка | М20х1,5.2526 | 1 | 1 | 25 | |||
| 26 | Шайба | 6.65Г | 1 | 1 | 26 | |||
| 27 | Шайба | 8.65Г | 2 | 2 | 27 |
