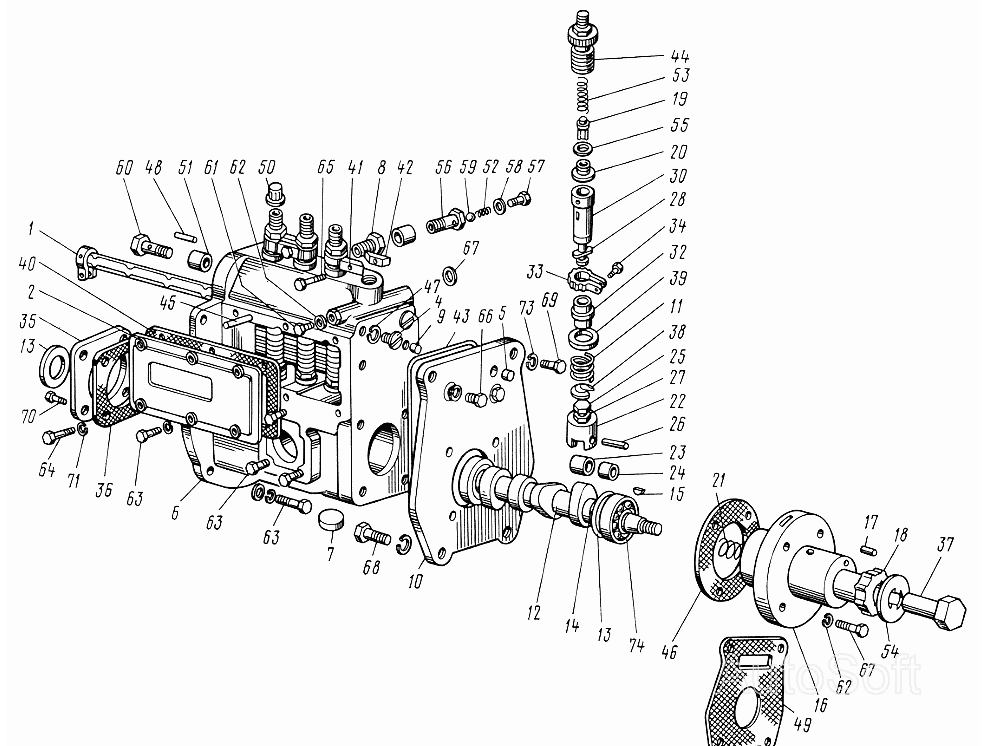

Уніфікований паливний насос УТН-5
100%
Назва деталі
Регулятор швидкості
Заводський номер
УТН-5ПА-1111010-Б
Кількість на модель
1
№
Назва деталі
Кріпильна плита
Заводський номер
4УТНМ-П-1111080
Кількість на модель
1
№
Назва деталі
Штовхач
Заводський номер
4УТНМ-1111090-01
Кількість на модель
4
№
Назва деталі
Нагнітальний клапан із розвантажувальним ременем
Заводський номер
УТН-5-1111220
Кількість на модель
4
№
Назва деталі
Паливний насос із регулятором та підкачувальним насосом
Заводський номер
4УТНМ-1111005
Кількість на модель
1
№
Назва деталі
Паливний насос
Заводський номер
4УТНМ-П-1111010-30
Кількість на модель
1
№
Назва деталі
Корпус насоса
Заводський номер
4УТНМ-П-1111020-20
Кількість на модель
1
№
Назва деталі
Корпус насоса
Заводський номер
4УТНМ-П-1111015-20
Кількість на модель
1
№
Назва деталі
Перепускний клапан
Заводський номер
16-С13-1Б
Кількість на модель
1
№
Назва деталі
Поворотна втулка плунжера
Заводський номер
УТН-5-1111430-В
Кількість на модель
2
№
Назва деталі
Поворотна втулка плунжера
Заводський номер
УТН-5-1111430-Б
Кількість на модель
2
№
Назва деталі
Кулачковий вал
Заводський номер
4УТНМ-1111150-10
Кількість на модель
1
№
Назва деталі
Установчий фланець
Заводський номер
4УТНМ-П-1111160-20
Кількість на модель
1
№
Назва деталі
Плунжерна пара
Заводський номер
4УТНМ-1111410-01
Кількість на модель
4
№
Назва деталі
Рейка
Заводський номер
УТН-5-1111350
Кількість на модель
1
№
1
Назва деталі
Зливна кришка
Заводський номер
УТН-5-1111470
Кількість на модель
1
№
2
Назва деталі
Футорка
Заводський номер
УТН-3-1110022-Б
Кількість на модель
1
№
3
Назва деталі
Затор
Заводський номер
УТН-5-1111023-А
Кількість на модель
4
№
4
Назва деталі
Заглушка
Заводський номер
УТН-3-1111024
Кількість на модель
1
№
5
Назва деталі
Корпус насоса
Заводський номер
4УТНМ-П-1111025-20
Кількість на модель
1
№
6
Назва деталі
Пробка насоса
Заводський номер
УТН-3-1111026-А2
Кількість на модель
4
№
7
Назва деталі
Футорка
Заводський номер
УТН-3-1111028-Б2
Кількість на модель
2
№
8
Назва деталі
Втулка
Заводський номер
УТН-5-1111029
Кількість на модель
2
№
9
Назва деталі
Кріпильна плита
Заводський номер
УТНМ-Н-1111082
Кількість на модель
1
№
10
Назва деталі
Пружина плунжера
Заводський номер
УТН-5-1111138
Кількість на модель
4
№
11
Назва деталі
Кулачковий вал
Заводський номер
УТН-3-1111152-01
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
УТН-5-1111153
Кількість на модель
2
№
13
Назва деталі
Регулювальна прокладка
Заводський номер
УТН-5-1111154
Кількість на модель
6
№
14
Назва деталі
Сегментна шпонка
Заводський номер
УТН-5-1111155
Кількість на модель
1
№
15
Назва деталі
Установчий фланець
Заводський номер
4УТНМ-П-1111162-21
Кількість на модель
1
№
16
Назва деталі
Заглушка
Заводський номер
УТН-5-1111163
Кількість на модель
1
№
17
Назва деталі
Шліцьова втулка валика
Заводський номер
УТН-5П-1111165
Кількість на модель
1
№
18
Назва деталі
Клапан
Заводський номер
УТН-5-1111224
Кількість на модель
1
№
19
Назва деталі
Сідло клапана
Заводський номер
УТН-5-1111226
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
УТНМ-1111243-10
Кількість на модель
6
№
21
Назва деталі
Корпус
Заводський номер
УТН-3-1111262
Кількість на модель
1
№
22
Назва деталі
Ролик штовхача
Заводський номер
УТН-5-1111263
Кількість на модель
1
№
23
Назва деталі
Втулка ролика
Заводський номер
УТН-5-1111264
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
4УТНМ-1111265
Кількість на модель
1
№
25
Назва деталі
Ось
Заводський номер
4УТНМ-1111266
Кількість на модель
1
№
26
Назва деталі
Контргайка
Заводський номер
УТН-5-1111267
Кількість на модель
1
№
27
Назва деталі
Плунжер
Заводський номер
УТН-5-1111422
Кількість на модель
1
№
28
Назва деталі
Втулка плунжера
Заводський номер
4УТНМ-1111425
Кількість на модель
1
№
30
Назва деталі
Фіксатор
Заводський номер
4УТНМ-1111426
Кількість на модель
2
№
31
Назва деталі
Поворотна втулка
Заводський номер
УТН-5-1111431-Б
Кількість на модель
2
№
32
Назва деталі
Зубчастий вінець
Заводський номер
4УТНМ-5-1111432-01
Кількість на модель
2
№
33
Назва деталі
Гвинт зубчастої коронки
Заводський номер
УТН-5-1111433-А
Кількість на модель
2
№
34
Назва деталі
Корпус підшипника
Заводський номер
УТН-3-1111451-И
Кількість на модель
1
№
35
Назва деталі
Прокладка
Заводський номер
УТН-5-1111452-А
Кількість на модель
1
№
36
Назва деталі
Болт валика
Заводський номер
УТН-5П-1111471
Кількість на модель
1
№
37
Назва деталі
Нижня тарілка
Заводський номер
4УТНМ-1111472
Кількість на модель
4
№
38
Назва деталі
Верхня пружина
Заводський номер
УТН-5-1111473-А
Кількість на модель
4
№
39
Назва деталі
Прокладка кришки люка
Заводський номер
УТН-5-1111476-А5
Кількість на модель
1
№
40
Назва деталі
Передній затискач
Заводський номер
УТН-3-1111477-А2
Кількість на модель
2
№
41
Назва деталі
Задній затискач
Заводський номер
УТН-3-1111478-А2
Кількість на модель
2
№
42
Назва деталі
Прокладка
Заводський номер
4УТНМ-1111483
Кількість на модель
1
№
43
Назва деталі
Натискний штуцер
Заводський номер
УТН-3-1111485
Кількість на модель
4
№
44
Назва деталі
Штифт
Заводський номер
УТН-3-1111489
Кількість на модель
4
№
45
Назва деталі
Прокладка
Заводський номер
4УТНМ-1111493
Кількість на модель
1
№
46
Назва деталі
Кільце
Заводський номер
УТН-5-1111519
Кількість на модель
4
№
47
Назва деталі
Установчий штифт
Заводський номер
Д40-1110026
Кількість на модель
2
№
48
Назва деталі
Прокладка
Заводський номер
Д65-16-093
Кількість на модель
1
№
49
Назва деталі
Захисний ковпачок
Заводський номер
119-73-В
Кількість на модель
4
№
50
Назва деталі
Втулка
Заводський номер
119-85-1
Кількість на модель
2
№
51
Назва деталі
Пружина перепускного клапана
Заводський номер
16-057
Кількість на модель
1
№
52
Назва деталі
Пружина нагнітального клапана
Заводський номер
16-068-А
Кількість на модель
4
№
53
Назва деталі
Стопорна шайба
Заводський номер
16-091
Кількість на модель
1
№
54
Назва деталі
Прокладка
Заводський номер
16-212-Б
Кількість на модель
4
№
55
Назва деталі
Корпус клапана
Заводський номер
16-216-1
Кількість на модель
1
№
56
Назва деталі
Пробка клапана
Заводський номер
16-218
Кількість на модель
1
№
57
Назва деталі
Прокладка
Заводський номер
16-219
Кількість на модель
1
№
58
Назва деталі
Партнер
Заводський номер
16-262
Кількість на модель
1
№
59
Назва деталі
Болт
Заводський номер
А12.01.003-03
Кількість на модель
1
№
60
Назва деталі
гвинт
Заводський номер
0НМ-019-2
Кількість на модель
1
№
61
Назва деталі
Прокладка
Заводський номер
0НМ-086-1
Кількість на модель
1
№
62
Назва деталі
гвинт
Заводський номер
М6х20.7795
Кількість на модель
13
№
63
Назва деталі
гвинт
Заводський номер
3М6х20.7795
Кількість на модель
2
№
64
Назва деталі
гвинт
Заводський номер
М6х30.7795
Кількість на модель
2
№
65
Назва деталі
гвинт
Заводський номер
М8х20.7795
Кількість на модель
2
№
66
Назва деталі
Болт (d=8, l=45, L0=22, H=5, S=12)
Заводський номер
М8х45.7795
Кількість на модель
4
№
67
Назва деталі
гвинт
Заводський номер
М10х30.7795
Кількість на модель
2
№
68
Назва деталі
гвинт
Заводський номер
М10х75.7795
Кількість на модель
2
№
69
Назва деталі
Гвинт
Заводський номер
М6х12.17473
Кількість на модель
4
№
70
Назва деталі
Диск T G
Заводський номер
6Т.65Г
Кількість на модель
17
№
71
Назва деталі
Диск
Заводський номер
8Т.65Г
Кількість на модель
6
№
72
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
4
№
73
Назва деталі
Подшипник
Заводський номер
7204К1
Кількість на модель
2
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Регулятор швидкості | УТН-5ПА-1111010-Б | 1 | 1 | |||||
| Кріпильна плита | 4УТНМ-П-1111080 | 1 | 1 | |||||
| Штовхач | 4УТНМ-1111090-01 | 4 | 4 | |||||
| Нагнітальний клапан із розвантажувальним ременем | УТН-5-1111220 | 4 | 4 | |||||
| Паливний насос із регулятором та підкачувальним насосом | 4УТНМ-1111005 | 1 | 1 | |||||
| Паливний насос | 4УТНМ-П-1111010-30 | 1 | 1 | |||||
| Корпус насоса | 4УТНМ-П-1111020-20 | 1 | 1 | |||||
| Корпус насоса | 4УТНМ-П-1111015-20 | 1 | 1 | |||||
| Перепускний клапан | 16-С13-1Б | 1 | 1 | |||||
| Поворотна втулка плунжера | УТН-5-1111430-В | 2 | 2 | |||||
| Поворотна втулка плунжера | УТН-5-1111430-Б | 2 | 2 | |||||
| Кулачковий вал | 4УТНМ-1111150-10 | 1 | 1 | |||||
| Установчий фланець | 4УТНМ-П-1111160-20 | 1 | 1 | |||||
| Плунжерна пара | 4УТНМ-1111410-01 | 4 | 4 | |||||
| 1 | Рейка | УТН-5-1111350 | 1 | 1 | 1 | |||
| 2 | Зливна кришка | УТН-5-1111470 | 1 | 1 | 2 | |||
| 3 | Футорка | УТН-3-1110022-Б | 1 | 1 | 3 | |||
| 4 | Затор | УТН-5-1111023-А | 4 | 4 | 4 | |||
| 5 | Заглушка | УТН-3-1111024 | 1 | 1 | 5 | |||
| 6 | Корпус насоса | 4УТНМ-П-1111025-20 | 1 | 1 | 6 | |||
| 7 | Пробка насоса | УТН-3-1111026-А2 | 4 | 4 | 7 | |||
| 8 | Футорка | УТН-3-1111028-Б2 | 2 | 2 | 8 | |||
| 9 | Втулка | УТН-5-1111029 | 2 | 2 | 9 | |||
| 10 | Кріпильна плита | УТНМ-Н-1111082 | 1 | 1 | 10 | |||
| 11 | Пружина плунжера | УТН-5-1111138 | 4 | 4 | 11 | |||
| 12 | Кулачковий вал | УТН-3-1111152-01 | 1 | 1 | 12 | |||
| 13 | Диск | УТН-5-1111153 | 2 | 2 | 13 | |||
| 14 | Регулювальна прокладка | УТН-5-1111154 | 6 | 6 | 14 | |||
| 15 | Сегментна шпонка | УТН-5-1111155 | 1 | 1 | 15 | |||
| 16 | Установчий фланець | 4УТНМ-П-1111162-21 | 1 | 1 | 16 | |||
| 17 | Заглушка | УТН-5-1111163 | 1 | 1 | 17 | |||
| 18 | Шліцьова втулка валика | УТН-5П-1111165 | 1 | 1 | 18 | |||
| 19 | Клапан | УТН-5-1111224 | 1 | 1 | 19 | |||
| 20 | Сідло клапана | УТН-5-1111226 | 1 | 1 | 20 | |||
| 21 | Пружина | УТНМ-1111243-10 | 6 | 6 | 21 | |||
| 22 | Корпус | УТН-3-1111262 | 1 | 1 | 22 | |||
| 23 | Ролик штовхача | УТН-5-1111263 | 1 | 1 | 23 | |||
| 24 | Втулка ролика | УТН-5-1111264 | 1 | 1 | 24 | |||
| 25 | гвинт | 4УТНМ-1111265 | 1 | 1 | 25 | |||
| 26 | Ось | 4УТНМ-1111266 | 1 | 1 | 26 | |||
| 27 | Контргайка | УТН-5-1111267 | 1 | 1 | 27 | |||
| 28 | Плунжер | УТН-5-1111422 | 1 | 1 | 28 | |||
| 30 | Втулка плунжера | 4УТНМ-1111425 | 1 | 1 | 30 | |||
| 31 | Фіксатор | 4УТНМ-1111426 | 2 | 2 | 31 | |||
| 32 | Поворотна втулка | УТН-5-1111431-Б | 2 | 2 | 32 | |||
| 33 | Зубчастий вінець | 4УТНМ-5-1111432-01 | 2 | 2 | 33 | |||
| 34 | Гвинт зубчастої коронки | УТН-5-1111433-А | 2 | 2 | 34 | |||
| 35 | Корпус підшипника | УТН-3-1111451-И | 1 | 1 | 35 | |||
| 36 | Прокладка | УТН-5-1111452-А | 1 | 1 | 36 | |||
| 37 | Болт валика | УТН-5П-1111471 | 1 | 1 | 37 | |||
| 38 | Нижня тарілка | 4УТНМ-1111472 | 4 | 4 | 38 | |||
| 39 | Верхня пружина | УТН-5-1111473-А | 4 | 4 | 39 | |||
| 40 | Прокладка кришки люка | УТН-5-1111476-А5 | 1 | 1 | 40 | |||
| 41 | Передній затискач | УТН-3-1111477-А2 | 2 | 2 | 41 | |||
| 42 | Задній затискач | УТН-3-1111478-А2 | 2 | 2 | 42 | |||
| 43 | Прокладка | 4УТНМ-1111483 | 1 | 1 | 43 | |||
| 44 | Натискний штуцер | УТН-3-1111485 | 4 | 4 | 44 | |||
| 45 | Штифт | УТН-3-1111489 | 4 | 4 | 45 | |||
| 46 | Прокладка | 4УТНМ-1111493 | 1 | 1 | 46 | |||
| 47 | Кільце | УТН-5-1111519 | 4 | 4 | 47 | |||
| 48 | Установчий штифт | Д40-1110026 | 2 | 2 | 48 | |||
| 49 | Прокладка | Д65-16-093 | 1 | 1 | 49 | |||
| 50 | Захисний ковпачок | 119-73-В | 4 | 4 | 50 | |||
| 51 | Втулка | 119-85-1 | 2 | 2 | 51 | |||
| 52 | Пружина перепускного клапана | 16-057 | 1 | 1 | 52 | |||
| 53 | Пружина нагнітального клапана | 16-068-А | 4 | 4 | 53 | |||
| 54 | Стопорна шайба | 16-091 | 1 | 1 | 54 | |||
| 55 | Прокладка | 16-212-Б | 4 | 4 | 55 | |||
| 56 | Корпус клапана | 16-216-1 | 1 | 1 | 56 | |||
| 57 | Пробка клапана | 16-218 | 1 | 1 | 57 | |||
| 58 | Прокладка | 16-219 | 1 | 1 | 58 | |||
| 59 | Партнер | 16-262 | 1 | 1 | 59 | |||
| 60 | Болт | А12.01.003-03 | 1 | 1 | 60 | |||
| 61 | гвинт | 0НМ-019-2 | 1 | 1 | 61 | |||
| 62 | Прокладка | 0НМ-086-1 | 1 | 1 | 62 | |||
| 63 | гвинт | М6х20.7795 | 13 | 13 | 63 | |||
| 64 | гвинт | 3М6х20.7795 | 2 | 2 | 64 | |||
| 65 | гвинт | М6х30.7795 | 2 | 2 | 65 | |||
| 66 | гвинт | М8х20.7795 | 2 | 2 | 66 | |||
| 67 | Болт (d=8, l=45, L0=22, H=5, S=12) | М8х45.7795 | 4 | 4 | 67 | |||
| 68 | гвинт | М10х30.7795 | 2 | 2 | 68 | |||
| 69 | гвинт | М10х75.7795 | 2 | 2 | 69 | |||
| 70 | Гвинт | М6х12.17473 | 4 | 4 | 70 | |||
| 71 | Диск T G | 6Т.65Г | 17 | 17 | 71 | |||
| 72 | Диск | 8Т.65Г | 6 | 6 | 72 | |||
| 73 | Шайба | 10.65Г | 4 | 4 | 73 | |||
| 74 | Подшипник | 7204К1 | 2 | 2 | 74 |
