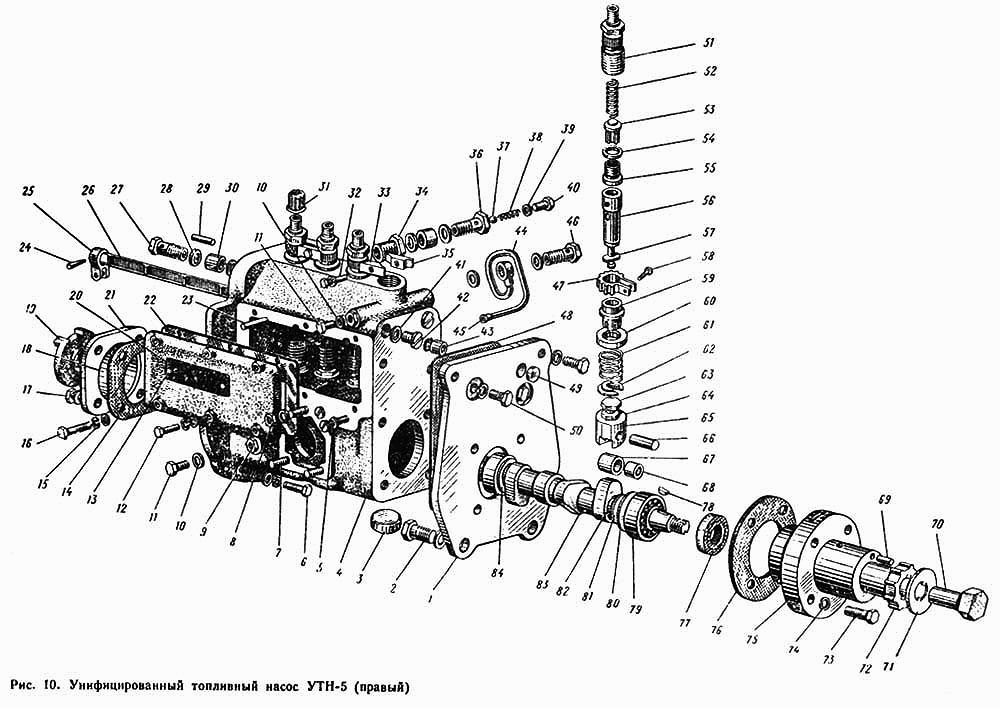

Уніфікований паливний насос
100%
Назва деталі
Установчий фланець
Заводський номер
УТН-5П-1111160
Кількість на модель
1
№
Назва деталі
Плунжерна пара
Заводський номер
УТН-5-1111410-А5
Кількість на модель
№
Назва деталі
Плунжерна пара
Заводський номер
УТН-5-1111410-А6
Кількість на модель
№
Назва деталі
Кріпильна плита
Заводський номер
УТН-5-1111080
Кількість на модель
1
№
Назва деталі
Кріпильна плита
Заводський номер
УТН-5П-1111080-А
Кількість на модель
1
№
Назва деталі
Рейка
Заводський номер
УТН-5-1111350
Кількість на модель
1
№
Назва деталі
Штовхач плунжера
Заводський номер
УТН-3-1111250
Кількість на модель
№
Назва деталі
Зливна трубка
Заводський номер
УТН-1111490-А2
Кількість на модель
1
№
Назва деталі
Зливна трубка
Заводський номер
УТН-5-1111492-Г
Кількість на модель
1
№
Назва деталі
Поворотний кутник
Заводський номер
УТН-5-1111491-Б
Кількість на модель
1
№
Назва деталі
Установчий фланець
Заводський номер
УТН-5-1111160-В
Кількість на модель
1
№
Назва деталі
Паливний насос із регулятором та підкачувальним насосом
Заводський номер
УТН-5ПА-1100150
Кількість на модель
1
№
Назва деталі
Паливний насос у зборі
Заводський номер
УТН-5ПА-1111010-А
Кількість на модель
1
№
Назва деталі
Кулачковий вал
Заводський номер
УТН-5-1111150-А
Кількість на модель
№
Назва деталі
Кулачковий вал
Заводський номер
УТН-5-1111450-А
Кількість на модель
1
№
Назва деталі
Поворотна втулка плунжера
Заводський номер
УТН-5-1111430-Б
Кількість на модель
№
Назва деталі
Поворотна втулка плунжера
Заводський номер
УТН-5-1111430-В
Кількість на модель
№
Назва деталі
Нагнітальний клапан із розвантажувальним ременем
Заводський номер
УТН-5-1111220
Кількість на модель
1
№
Назва деталі
Перепускний клапан
Заводський номер
16-С13-1Б
Кількість на модель
№
Назва деталі
Корпус насоса
Заводський номер
УТН-5П-1111020-А2
Кількість на модель
1
№
Назва деталі
Корпус насоса
Заводський номер
УТН-5П-1111030-А2
Кількість на модель
1
№
Назва деталі
Кришка люка
Заводський номер
УТН-5П-1111470
Кількість на модель
1
№
Назва деталі
Паливний насос високого тиску
Заводський номер
УТН-5П-1111005
Кількість на модель
1
№
Назва деталі
Кріпильна плита
Заводський номер
УТН-5-1111082-Б
Кількість на модель
1
№
1
Назва деталі
Bolt Mx
Заводський номер
Болт М10Х30
Кількість на модель
2
№
2
Назва деталі
Пробка насоса
Заводський номер
УТН-3-1111026-А2
Кількість на модель
4
№
3
Назва деталі
Корпус насоса
Заводський номер
УТН-5П-1111025-А3
Кількість на модель
1
№
4
Назва деталі
Установчий гвинт штовхача
Заводський номер
УТН-3-1111423-Д
Кількість на модель
4
№
5
Назва деталі
Болт M6х20
Заводський номер
Болт М6Х20
Кількість на модель
10
№
6
Назва деталі
Шпилька
Заводський номер
УТН-5-1111031
Кількість на модель
3
№
7
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
3
№
8
Назва деталі
Футорка
Заводський номер
УТН-3-1111022-Б
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
ОНМ-086-1
Кількість на модель
2
№
10
Назва деталі
гвинт
Заводський номер
ОНМ-019-2
Кількість на модель
2
№
11
Назва деталі
Болт M6х18
Заводський номер
Болт М6Х 18
Кількість на модель
4
№
12
Назва деталі
Заклепка 2,5х8
Заводський номер
Заклепка 2,5Х8
Кількість на модель
2
№
13
Назва деталі
Прокладка стакана
Заводський номер
УТН-5-1111452
Кількість на модель
1
№
14
Назва деталі
Шайба
Заводський номер
Шайба 6
Кількість на модель
17
№
15
Назва деталі
Болт M3х6
Заводський номер
Болт 3М6Х20
Кількість на модель
2
№
16
Назва деталі
Болт M6х16
Заводський номер
Болт М6Х16
Кількість на модель
4
№
17
Назва деталі
Корпус підшипника
Заводський номер
УТН-5-1111451-И
Кількість на модель
1
№
18
Назва деталі
Опорна шайба
Заводський номер
УТН-3-1110251
Кількість на модель
1
№
19
Назва деталі
Табличка
Заводський номер
УТН-5П-1111151-54
Кількість на модель
1
№
20
Назва деталі
Кришка люка
Заводський номер
УТК-5П-1П1475-А2
Кількість на модель
1
№
21
Назва деталі
Прокладка кришки люка
Заводський номер
УТН-5-1111476-А5
Кількість на модель
1
№
22
Назва деталі
Штифт
Заводський номер
УТН-3-1111489
Кількість на модель
4
№
23
Назва деталі
Циліндричний штифт
Заводський номер
УТН-3-1111359
Кількість на модель
2
№
24
Назва деталі
Поводок рейки
Заводський номер
УТН-5-1111357
Кількість на модель
1
№
25
Назва деталі
Рейка
Заводський номер
УТН-5-1111358-А3
Кількість на модель
1
№
26
Назва деталі
Болт поворотного угольника
Заводський номер
16-110
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
119-30
Кількість на модель
4
№
28
Назва деталі
Установчий штифт
Заводський номер
Д40-1110026
Кількість на модель
2
№
29
Назва деталі
Захисна втулка
Заводський номер
119-85-А
Кількість на модель
2
№
30
Назва деталі
Захисний ковпачок
Заводський номер
119-73-В
Кількість на модель
4
№
31
Назва деталі
Болт M6х30
Заводський номер
Болт М6Х30
Кількість на модель
2
№
32
Назва деталі
Передній затискач
Заводський номер
УТН-3-1111477-А2
Кількість на модель
2
№
33
Назва деталі
Футорка
Заводський номер
УТН-5-1111028-В2
Кількість на модель
2
№
34
Назва деталі
Задній затискач
Заводський номер
УТН-3-1111478-А2
Кількість на модель
2
№
35
Назва деталі
Корпус клапана
Заводський номер
16-216-1
Кількість на модель
1
№
36
Назва деталі
Партнер
Заводський номер
16-262
Кількість на модель
1
№
37
Назва деталі
Пружина перепускного клапана
Заводський номер
16-057
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
16-219
Кількість на модель
1
№
39
Назва деталі
Пробка клапана
Заводський номер
16-218
Кількість на модель
1
№
40
Назва деталі
Кільце
Заводський номер
УТН-5-1111519
Кількість на модель
4
№
41
Назва деталі
Затор
Заводський номер
УТН-5-1111023
Кількість на модель
4
№
42
Назва деталі
Втулка рейки
Заводський номер
УТН-5П-1111029
Кількість на модель
2
№
43
Назва деталі
Втулка рейки
Заводський номер
УТН-5П-1111029-А
Кількість на модель
2
№
43
Назва деталі
Зливна трубка
Заводський номер
УТН-5-1111490-А2
Кількість на модель
№
44
Назва деталі
Заглушка зливної трубки
Заводський номер
119-208-А
Кількість на модель
1
№
45
Назва деталі
Болт поворотного угольника
Заводський номер
УТН-3-1111481
Кількість на модель
1
№
46
Назва деталі
Зубчаста коронка поворотної втулки
Заводський номер
УТН-5-1111432-Б2
Кількість на модель
1
№
47
Назва деталі
Прокладка
Заводський номер
УТН-5-1111483-А2
Кількість на модель
1
№
48
Назва деталі
Заглушка
Заводський номер
УТН-3-1111024
Кількість на модель
1
№
49
Назва деталі
Болт M8х20
Заводський номер
Болт М8Х20
Кількість на модель
2
№
50
Назва деталі
Натискний штуцер
Заводський номер
УТН-3-1111485
Кількість на модель
4
№
51
Назва деталі
Пружина нагнітального клапана
Заводський номер
16-068-А
Кількість на модель
4
№
52
Назва деталі
Нагнітальний клапан із розвантажувальним ременем
Заводський номер
УТН-5-1111324
Кількість на модель
1
№
53
Назва деталі
Прокладка сідла нагнітального клапана
Заводський номер
16-212
Кількість на модель
4
№
54
Назва деталі
Сідло клапана
Заводський номер
УТН-5-1111226
Кількість на модель
1
№
55
Назва деталі
Втулка плунжера
Заводський номер
УТН-5-1111425
Кількість на модель
1
№
56
Назва деталі
Втулка плунжера
Заводський номер
УТН-5-1111425-А
Кількість на модель
1
№
56
Назва деталі
Плунжер
Заводський номер
УТН-5-1111422-А6
Кількість на модель
1
№
57
Назва деталі
Плунжер
Заводський номер
УТН-5-1111422-А5
Кількість на модель
1
№
57
Назва деталі
Гвинт зубчастої коронки
Заводський номер
УТН-5-1111433-А
Кількість на модель
1
№
58
Назва деталі
Поворотна втулка
Заводський номер
УТН-5-1111431-Б
Кількість на модель
1
№
59
Назва деталі
Поворотна втулка
Заводський номер
УТН-51111431-Б
Кількість на модель
1
№
59
Назва деталі
Верхня пружина
Заводський номер
УТН-5-1111473-А
Кількість на модель
4
№
60
Назва деталі
Пружина плунжера
Заводський номер
16-075-Г
Кількість на модель
4
№
61
Назва деталі
Нижня пружина тарілки
Заводський номер
УТН-3-1111472
Кількість на модель
4
№
62
Назва деталі
Болт штовхача
Заводський номер
УТН-3-1111265
Кількість на модель
1
№
63
Назва деталі
Контргайка
Заводський номер
УТН-5-1111267
Кількість на модель
1
№
64
Назва деталі
Корпус
Заводський номер
УТН-3-1111262
Кількість на модель
1
№
65
Назва деталі
Ось ролика
Заводський номер
УТН-3-1111266
Кількість на модель
1
№
66
Назва деталі
Відеоролик
Заводський номер
УТН-3-1111263
Кількість на модель
1
№
67
Назва деталі
Втулка ролика
Заводський номер
УТН-5-1111264
Кількість на модель
1
№
68
Назва деталі
Заглушка
Заводський номер
УТН-5-1111163
Кількість на модель
1
№
69
Назва деталі
Болт валика
Заводський номер
УТН-5П-1111471
Кількість на модель
1
№
70
Назва деталі
Стопорна шайба
Заводський номер
16-091
Кількість на модель
1
№
71
Назва деталі
Шліцьова втулка валика
Заводський номер
УТН-5П-1111165
Кількість на модель
1
№
72
Назва деталі
Болт M8х45
Заводський номер
Болт М8Х45
Кількість на модель
4
№
73
Назва деталі
Шайба
Заводський номер
Шайба 8
Кількість на модель
6
№
74
Назва деталі
Установчий фланець
Заводський номер
УТН-5-1111162-Г
Кількість на модель
1
№
75
Назва деталі
Прокладка установчого фланця
Заводський номер
УТН-5-1111493-А
Кількість на модель
1
№
76
Назва деталі
Манжета 1-20Х40-1 ГОСТ 8752- 70
Заводський номер
Манжета 1-20Х40-1 ГОСТ 8752-70
Кількість на модель
1
№
77
Назва деталі
Сегментна шпонка
Заводський номер
УТН-5-1111155
Кількість на модель
1
№
78
Назва деталі
Кульковий підшипник 46204К за ГОСТ 831-62
Заводський номер
Шарикоподшипник 46204 К ГОСТ 831-62
Кількість на модель
2
№
79
Назва деталі
Диск
Заводський номер
УТН-5-1111153
Кількість на модель
1
№
80
Назва деталі
Регулювальна прокладка
Заводський номер
УТН-5-1111154
Кількість на модель
6
№
81
Назва деталі
Регулювальна прокладка
Заводський номер
16-030
Кількість на модель
3
№
82
Назва деталі
Кулачковий вал
Заводський номер
УТН-3-1111152-А
Кількість на модель
1
№
83
Назва деталі
Масловідбивач
Заводський номер
16-031
Кількість на модель
2
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Установчий фланець | УТН-5П-1111160 | 1 | 1 | |||||
| Плунжерна пара | УТН-5-1111410-А5 | |||||||
| Плунжерна пара | УТН-5-1111410-А6 | |||||||
| Кріпильна плита | УТН-5-1111080 | 1 | 1 | |||||
| Кріпильна плита | УТН-5П-1111080-А | 1 | 1 | |||||
| Рейка | УТН-5-1111350 | 1 | 1 | |||||
| Штовхач плунжера | УТН-3-1111250 | |||||||
| Зливна трубка | УТН-1111490-А2 | 1 | 1 | |||||
| Зливна трубка | УТН-5-1111492-Г | 1 | 1 | |||||
| Поворотний кутник | УТН-5-1111491-Б | 1 | 1 | |||||
| Установчий фланець | УТН-5-1111160-В | 1 | 1 | |||||
| Паливний насос із регулятором та підкачувальним насосом | УТН-5ПА-1100150 | 1 | 1 | |||||
| Паливний насос у зборі | УТН-5ПА-1111010-А | 1 | 1 | |||||
| Кулачковий вал | УТН-5-1111150-А | |||||||
| Кулачковий вал | УТН-5-1111450-А | 1 | 1 | |||||
| Поворотна втулка плунжера | УТН-5-1111430-Б | |||||||
| Поворотна втулка плунжера | УТН-5-1111430-В | |||||||
| Нагнітальний клапан із розвантажувальним ременем | УТН-5-1111220 | 1 | 1 | |||||
| Перепускний клапан | 16-С13-1Б | |||||||
| Корпус насоса | УТН-5П-1111020-А2 | 1 | 1 | |||||
| Корпус насоса | УТН-5П-1111030-А2 | 1 | 1 | |||||
| Кришка люка | УТН-5П-1111470 | 1 | 1 | |||||
| Паливний насос високого тиску | УТН-5П-1111005 | 1 | 1 | |||||
| 1 | Кріпильна плита | УТН-5-1111082-Б | 1 | 1 | 1 | |||
| 2 | Bolt Mx | Болт М10Х30 | 2 | 2 | 2 | |||
| 3 | Пробка насоса | УТН-3-1111026-А2 | 4 | 4 | 3 | |||
| 4 | Корпус насоса | УТН-5П-1111025-А3 | 1 | 1 | 4 | |||
| 5 | Установчий гвинт штовхача | УТН-3-1111423-Д | 4 | 4 | 5 | |||
| 6 | Болт M6х20 | Болт М6Х20 | 10 | 10 | 6 | |||
| 7 | Шпилька | УТН-5-1111031 | 3 | 3 | 7 | |||
| 8 | Гайка M | Гайка М6 | 3 | 3 | 8 | |||
| 9 | Футорка | УТН-3-1111022-Б | 2 | 2 | 9 | |||
| 10 | Прокладка | ОНМ-086-1 | 2 | 2 | 10 | |||
| 11 | гвинт | ОНМ-019-2 | 2 | 2 | 11 | |||
| 12 | Болт M6х18 | Болт М6Х 18 | 4 | 4 | 12 | |||
| 13 | Заклепка 2,5х8 | Заклепка 2,5Х8 | 2 | 2 | 13 | |||
| 14 | Прокладка стакана | УТН-5-1111452 | 1 | 1 | 14 | |||
| 15 | Шайба | Шайба 6 | 17 | 17 | 15 | |||
| 16 | Болт M3х6 | Болт 3М6Х20 | 2 | 2 | 16 | |||
| 17 | Болт M6х16 | Болт М6Х16 | 4 | 4 | 17 | |||
| 18 | Корпус підшипника | УТН-5-1111451-И | 1 | 1 | 18 | |||
| 19 | Опорна шайба | УТН-3-1110251 | 1 | 1 | 19 | |||
| 20 | Табличка | УТН-5П-1111151-54 | 1 | 1 | 20 | |||
| 21 | Кришка люка | УТК-5П-1П1475-А2 | 1 | 1 | 21 | |||
| 22 | Прокладка кришки люка | УТН-5-1111476-А5 | 1 | 1 | 22 | |||
| 23 | Штифт | УТН-3-1111489 | 4 | 4 | 23 | |||
| 24 | Циліндричний штифт | УТН-3-1111359 | 2 | 2 | 24 | |||
| 25 | Поводок рейки | УТН-5-1111357 | 1 | 1 | 25 | |||
| 26 | Рейка | УТН-5-1111358-А3 | 1 | 1 | 26 | |||
| 27 | Болт поворотного угольника | 16-110 | 1 | 1 | 27 | |||
| 28 | Прокладка | 119-30 | 4 | 4 | 28 | |||
| 29 | Установчий штифт | Д40-1110026 | 2 | 2 | 29 | |||
| 30 | Захисна втулка | 119-85-А | 2 | 2 | 30 | |||
| 31 | Захисний ковпачок | 119-73-В | 4 | 4 | 31 | |||
| 32 | Болт M6х30 | Болт М6Х30 | 2 | 2 | 32 | |||
| 33 | Передній затискач | УТН-3-1111477-А2 | 2 | 2 | 33 | |||
| 34 | Футорка | УТН-5-1111028-В2 | 2 | 2 | 34 | |||
| 35 | Задній затискач | УТН-3-1111478-А2 | 2 | 2 | 35 | |||
| 36 | Корпус клапана | 16-216-1 | 1 | 1 | 36 | |||
| 37 | Партнер | 16-262 | 1 | 1 | 37 | |||
| 38 | Пружина перепускного клапана | 16-057 | 1 | 1 | 38 | |||
| 39 | Прокладка | 16-219 | 1 | 1 | 39 | |||
| 40 | Пробка клапана | 16-218 | 1 | 1 | 40 | |||
| 41 | Кільце | УТН-5-1111519 | 4 | 4 | 41 | |||
| 42 | Затор | УТН-5-1111023 | 4 | 4 | 42 | |||
| 43 | Втулка рейки | УТН-5П-1111029 | 2 | 2 | 43 | |||
| 43 | Втулка рейки | УТН-5П-1111029-А | 2 | 2 | 43 | |||
| 44 | Зливна трубка | УТН-5-1111490-А2 | 44 | |||||
| 45 | Заглушка зливної трубки | 119-208-А | 1 | 1 | 45 | |||
| 46 | Болт поворотного угольника | УТН-3-1111481 | 1 | 1 | 46 | |||
| 47 | Зубчаста коронка поворотної втулки | УТН-5-1111432-Б2 | 1 | 1 | 47 | |||
| 48 | Прокладка | УТН-5-1111483-А2 | 1 | 1 | 48 | |||
| 49 | Заглушка | УТН-3-1111024 | 1 | 1 | 49 | |||
| 50 | Болт M8х20 | Болт М8Х20 | 2 | 2 | 50 | |||
| 51 | Натискний штуцер | УТН-3-1111485 | 4 | 4 | 51 | |||
| 52 | Пружина нагнітального клапана | 16-068-А | 4 | 4 | 52 | |||
| 53 | Нагнітальний клапан із розвантажувальним ременем | УТН-5-1111324 | 1 | 1 | 53 | |||
| 54 | Прокладка сідла нагнітального клапана | 16-212 | 4 | 4 | 54 | |||
| 55 | Сідло клапана | УТН-5-1111226 | 1 | 1 | 55 | |||
| 56 | Втулка плунжера | УТН-5-1111425 | 1 | 1 | 56 | |||
| 56 | Втулка плунжера | УТН-5-1111425-А | 1 | 1 | 56 | |||
| 57 | Плунжер | УТН-5-1111422-А6 | 1 | 1 | 57 | |||
| 57 | Плунжер | УТН-5-1111422-А5 | 1 | 1 | 57 | |||
| 58 | Гвинт зубчастої коронки | УТН-5-1111433-А | 1 | 1 | 58 | |||
| 59 | Поворотна втулка | УТН-5-1111431-Б | 1 | 1 | 59 | |||
| 59 | Поворотна втулка | УТН-51111431-Б | 1 | 1 | 59 | |||
| 60 | Верхня пружина | УТН-5-1111473-А | 4 | 4 | 60 | |||
| 61 | Пружина плунжера | 16-075-Г | 4 | 4 | 61 | |||
| 62 | Нижня пружина тарілки | УТН-3-1111472 | 4 | 4 | 62 | |||
| 63 | Болт штовхача | УТН-3-1111265 | 1 | 1 | 63 | |||
| 64 | Контргайка | УТН-5-1111267 | 1 | 1 | 64 | |||
| 65 | Корпус | УТН-3-1111262 | 1 | 1 | 65 | |||
| 66 | Ось ролика | УТН-3-1111266 | 1 | 1 | 66 | |||
| 67 | Відеоролик | УТН-3-1111263 | 1 | 1 | 67 | |||
| 68 | Втулка ролика | УТН-5-1111264 | 1 | 1 | 68 | |||
| 69 | Заглушка | УТН-5-1111163 | 1 | 1 | 69 | |||
| 70 | Болт валика | УТН-5П-1111471 | 1 | 1 | 70 | |||
| 71 | Стопорна шайба | 16-091 | 1 | 1 | 71 | |||
| 72 | Шліцьова втулка валика | УТН-5П-1111165 | 1 | 1 | 72 | |||
| 73 | Болт M8х45 | Болт М8Х45 | 4 | 4 | 73 | |||
| 74 | Шайба | Шайба 8 | 6 | 6 | 74 | |||
| 75 | Установчий фланець | УТН-5-1111162-Г | 1 | 1 | 75 | |||
| 76 | Прокладка установчого фланця | УТН-5-1111493-А | 1 | 1 | 76 | |||
| 77 | Манжета 1-20Х40-1 ГОСТ 8752- 70 | Манжета 1-20Х40-1 ГОСТ 8752-70 | 1 | 1 | 77 | |||
| 78 | Сегментна шпонка | УТН-5-1111155 | 1 | 1 | 78 | |||
| 79 | Кульковий підшипник 46204К за ГОСТ 831-62 | Шарикоподшипник 46204 К ГОСТ 831-62 | 2 | 2 | 79 | |||
| 80 | Диск | УТН-5-1111153 | 1 | 1 | 80 | |||
| 81 | Регулювальна прокладка | УТН-5-1111154 | 6 | 6 | 81 | |||
| 82 | Регулювальна прокладка | 16-030 | 3 | 3 | 82 | |||
| 83 | Кулачковий вал | УТН-3-1111152-А | 1 | 1 | 83 | |||
| 84 | Масловідбивач | 16-031 | 2 | 2 | 84 |
