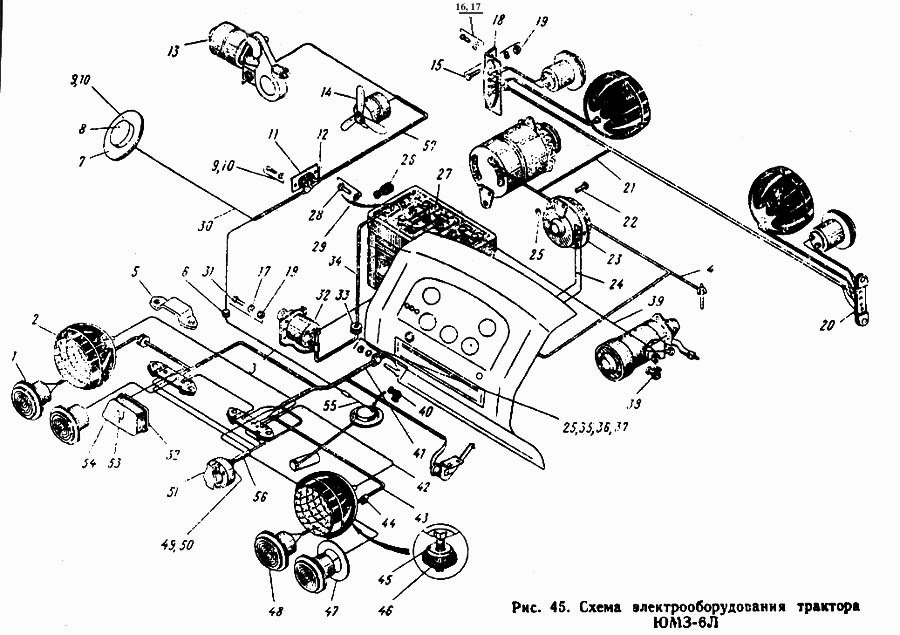

Схема електрообладнання трактора ЮМЗ-6Л
100%
Назва деталі
Установка плафона
Заводський номер
45-3700100 СБ
Кількість на модель
1
№
Назва деталі
__NT__0__ Монтаж електрообладнання кабіни
Заводський номер
145-3700020-Б СБ
Кількість на модель
1
№
Назва деталі
__NT__0__ Монтаж електрообладнання кабіни
Заводський номер
45-3700020-Б СБ
Кількість на модель
1
№
Назва деталі
Встановлення електрообладнання на задній панелі
Заводський номер
45-3700045 СБ
Кількість на модель
1
№
Назва деталі
Монтаж електрообладнання трактора ЮМЗ-6Л
Заводський номер
45А-3700010 СБ
Кількість на модель
1
№
Назва деталі
Задній ліхтар
Заводський номер
ФП-100-Б
Кількість на модель
2
№
1
Назва деталі
ФАРА
Заводський номер
ФГ-304
Кількість на модель
2
№
2
Назва деталі
Кронштейн перемикача «маси»
Заводський номер
45-3710011-А
Кількість на модель
1
№
3
Назва деталі
Провід-індикатор температури води-датчик
Заводський номер
45-3724027
Кількість на модель
1
№
4
Назва деталі
Ковпачок
Заводський номер
45-3700004
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
36-3723024-Б
Кількість на модель
1
№
6
Назва деталі
Стеля
Заводський номер
ПК-201
Кількість на модель
1
№
7
Назва деталі
Лампа А12-3 ГОСТ 2023-66
Заводський номер
Лампа А12-3 ГОСТ 2023-66
Кількість на модель
1
№
8
Назва деталі
Гвинт М84х__NT__2__
Заводський номер
Винт М4Х8
Кількість на модель
5
№
9
Назва деталі
Шайба
Заводський номер
Шайба 4
Кількість на модель
5
№
10
Назва деталі
Перемикач ППН-45 ТУ 16-526.016-73
Заводський номер
ППН-45
Кількість на модель
1
№
11
Назва деталі
Кабель кабіни
Заводський номер
45-3724025
Кількість на модель
1
№
12
Назва деталі
Склоочисник
Заводський номер
СЛ-230
Кількість на модель
1
№
13
Назва деталі
Вентилятор кабіни
Заводський номер
45-8104010-А
Кількість на модель
1
№
14
Назва деталі
Болт M6х25
Заводський номер
Болт М6Х25
Кількість на модель
4
№
15
Назва деталі
Гвинт 6М12х1489-62, ГОСТ __NT__3__
Заводський номер
Винт М6Х12
Кількість на модель
2
№
16
Назва деталі
Шайба
Заводський номер
Шайба 6
Кількість на модель
21
№
17
Назва деталі
Кронштейн
Заводський номер
45-3700080
Кількість на модель
1
№
18
Назва деталі
Гайка M
Заводський номер
Гайка М6
Кількість на модель
17
№
19
Назва деталі
З'єднувальна панель
Заводський номер
ПС-2-А2
Кількість на модель
3
№
20
Назва деталі
Дротовий джгут до генератора
Заводський номер
45А-3724085-Д
Кількість на модель
1
№
21
Назва деталі
Болт M8х16
Заводський номер
Болт М8Х16
Кількість на модель
2
№
22
Назва деталі
Звуковий сигнал без рупора
Заводський номер
С-311
Кількість на модель
1
№
23
Назва деталі
Провід звукового сигналу — з'єднувальна панель
Заводський номер
45А-3724043
Кількість на модель
1
№
24
Назва деталі
Шайба
Заводський номер
Шайба 8
Кількість на модель
6
№
25
Назва деталі
Захисний ковпачок
Заводський номер
45-3700005
Кількість на модель
1
№
26
Назва деталі
Акумуляторна батарея
Заводський номер
6ТСТ-50ЭМС
Кількість на модель
1
№
27
Назва деталі
Болт M8х30
Заводський номер
Болт М8Х30
Кількість на модель
1
№
28
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
5
№
29
Назва деталі
Провід для плафона-перемикача
Заводський номер
45-3724026
Кількість на модель
1
№
30
Назва деталі
Болт M6х16
Заводський номер
Болт М6Х16
Кількість на модель
3
№
31
Назва деталі
Вимикач 37.003.400-73 ТУ__NT__2__"массы"
Заводський номер
ВК-318-Б
Кількість на модель
1
№
32
Назва деталі
Втулка
Заводський номер
45-3700003
Кількість на модель
6
№
33
Назва деталі
Провід «маси» у зборі
Заводський номер
45А-3700090
Кількість на модель
1
№
34
Назва деталі
Болт M8х20
Заводський номер
Болт М8Х20
Кількість на модель
3
№
36
Назва деталі
Одномісний підвісний хомут
Заводський номер
ХПО-16Х27Х8
Кількість на модель
2
№
37
Назва деталі
Ізоляційний наконечник
Заводський номер
45-3700001
Кількість на модель
2
№
38
Назва деталі
Провід акумуляторної батареї-стартера
Заводський номер
45А-3724039
Кількість на модель
1
№
39
Назва деталі
Наконечник
Заводський номер
45-3700002
Кількість на модель
3
№
40
Назва деталі
__NT__0__ Жгут задніх ліхтарів
Заводський номер
45-3724081-Б
Кількість на модель
1
№
41
Назва деталі
Провід з'єднувальної панелі — заднє світло
Заводський номер
45-3724058
Кількість на модель
1
№
42
Назва деталі
Провід з'єднувальної панелі — заднє світло
Заводський номер
45-3724055
Кількість на модель
1
№
42
Назва деталі
Джгут до правих фар
Заводський номер
45-3724091-Б
Кількість на модель
1
№
43
Назва деталі
Скоба
Заводський номер
СХ-8Х22Х6
Кількість на модель
2
№
44
Назва деталі
Чашка
Заводський номер
36-3711037-А
Кількість на модель
2
№
45
Назва деталі
Прокладка
Заводський номер
40-3711036
Кількість на модель
2
№
46
Назва деталі
Прокладка
Заводський номер
45-3700029
Кількість на модель
4
№
47
Назва деталі
Поворотник
Заводський номер
УП-5-Ж
Кількість на модель
2
№
48
Назва деталі
Гвинт М355х__NT__2__
Заводський номер
Винт М5Х35
Кількість на модель
3
№
49
Назва деталі
Диск
Заводський номер
Шайба 5
Кількість на модель
3
№
50
Назва деталі
Розетка
Заводський номер
ПС-300А-100
Кількість на модель
1
№
51
Назва деталі
Прокладка
Заводський номер
50-3716011
Кількість на модель
1
№
52
Назва деталі
Ліхтар для номерного знака трактора
Заводський номер
ФП-200-А
Кількість на модель
1
№
54
Назва деталі
Провід датчика — штепсельна клема датчика
Заводський номер
46-3724054-А
Кількість на модель
1
№
55
Назва деталі
Дротовий джгут до розетки
Заводський номер
45-3724082-В
Кількість на модель
1
№
56
Назва деталі
Дротовий джгут для склоочисника
Заводський номер
45-3724095-Г
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Установка плафона | 45-3700100 СБ | 1 | 1 | |||||
| __NT__0__ Монтаж електрообладнання кабіни | 145-3700020-Б СБ | 1 | 1 | |||||
| __NT__0__ Монтаж електрообладнання кабіни | 45-3700020-Б СБ | 1 | 1 | |||||
| Встановлення електрообладнання на задній панелі | 45-3700045 СБ | 1 | 1 | |||||
| Монтаж електрообладнання трактора ЮМЗ-6Л | 45А-3700010 СБ | 1 | 1 | |||||
| 1 | Задній ліхтар | ФП-100-Б | 2 | 2 | 1 | |||
| 2 | ФАРА | ФГ-304 | 2 | 2 | 2 | |||
| 3 | Кронштейн перемикача «маси» | 45-3710011-А | 1 | 1 | 3 | |||
| 4 | Провід-індикатор температури води-датчик | 45-3724027 | 1 | 1 | 4 | |||
| 5 | Ковпачок | 45-3700004 | 1 | 1 | 5 | |||
| 6 | Втулка | 36-3723024-Б | 1 | 1 | 6 | |||
| 7 | Стеля | ПК-201 | 1 | 1 | 7 | |||
| 8 | Лампа А12-3 ГОСТ 2023-66 | Лампа А12-3 ГОСТ 2023-66 | 1 | 1 | 8 | |||
| 9 | Гвинт М84х__NT__2__ | Винт М4Х8 | 5 | 5 | 9 | |||
| 10 | Шайба | Шайба 4 | 5 | 5 | 10 | |||
| 11 | Перемикач ППН-45 ТУ 16-526.016-73 | ППН-45 | 1 | 1 | 11 | |||
| 12 | Кабель кабіни | 45-3724025 | 1 | 1 | 12 | |||
| 13 | Склоочисник | СЛ-230 | 1 | 1 | 13 | |||
| 14 | Вентилятор кабіни | 45-8104010-А | 1 | 1 | 14 | |||
| 15 | Болт M6х25 | Болт М6Х25 | 4 | 4 | 15 | |||
| 16 | Гвинт 6М12х1489-62, ГОСТ __NT__3__ | Винт М6Х12 | 2 | 2 | 16 | |||
| 17 | Шайба | Шайба 6 | 21 | 21 | 17 | |||
| 18 | Кронштейн | 45-3700080 | 1 | 1 | 18 | |||
| 19 | Гайка M | Гайка М6 | 17 | 17 | 19 | |||
| 20 | З'єднувальна панель | ПС-2-А2 | 3 | 3 | 20 | |||
| 21 | Дротовий джгут до генератора | 45А-3724085-Д | 1 | 1 | 21 | |||
| 22 | Болт M8х16 | Болт М8Х16 | 2 | 2 | 22 | |||
| 23 | Звуковий сигнал без рупора | С-311 | 1 | 1 | 23 | |||
| 24 | Провід звукового сигналу — з'єднувальна панель | 45А-3724043 | 1 | 1 | 24 | |||
| 25 | Шайба | Шайба 8 | 6 | 6 | 25 | |||
| 26 | Захисний ковпачок | 45-3700005 | 1 | 1 | 26 | |||
| 27 | Акумуляторна батарея | 6ТСТ-50ЭМС | 1 | 1 | 27 | |||
| 28 | Болт M8х30 | Болт М8Х30 | 1 | 1 | 28 | |||
| 29 | Гайка М8 | Гайка М8 | 5 | 5 | 29 | |||
| 30 | Провід для плафона-перемикача | 45-3724026 | 1 | 1 | 30 | |||
| 31 | Болт M6х16 | Болт М6Х16 | 3 | 3 | 31 | |||
| 32 | Вимикач 37.003.400-73 ТУ__NT__2__"массы" | ВК-318-Б | 1 | 1 | 32 | |||
| 33 | Втулка | 45-3700003 | 6 | 6 | 33 | |||
| 34 | Провід «маси» у зборі | 45А-3700090 | 1 | 1 | 34 | |||
| 36 | Болт M8х20 | Болт М8Х20 | 3 | 3 | 36 | |||
| 37 | Одномісний підвісний хомут | ХПО-16Х27Х8 | 2 | 2 | 37 | |||
| 38 | Ізоляційний наконечник | 45-3700001 | 2 | 2 | 38 | |||
| 39 | Провід акумуляторної батареї-стартера | 45А-3724039 | 1 | 1 | 39 | |||
| 40 | Наконечник | 45-3700002 | 3 | 3 | 40 | |||
| 41 | __NT__0__ Жгут задніх ліхтарів | 45-3724081-Б | 1 | 1 | 41 | |||
| 42 | Провід з'єднувальної панелі — заднє світло | 45-3724058 | 1 | 1 | 42 | |||
| 42 | Провід з'єднувальної панелі — заднє світло | 45-3724055 | 1 | 1 | 42 | |||
| 43 | Джгут до правих фар | 45-3724091-Б | 1 | 1 | 43 | |||
| 44 | Скоба | СХ-8Х22Х6 | 2 | 2 | 44 | |||
| 45 | Чашка | 36-3711037-А | 2 | 2 | 45 | |||
| 46 | Прокладка | 40-3711036 | 2 | 2 | 46 | |||
| 47 | Прокладка | 45-3700029 | 4 | 4 | 47 | |||
| 48 | Поворотник | УП-5-Ж | 2 | 2 | 48 | |||
| 49 | Гвинт М355х__NT__2__ | Винт М5Х35 | 3 | 3 | 49 | |||
| 50 | Диск | Шайба 5 | 3 | 3 | 50 | |||
| 51 | Розетка | ПС-300А-100 | 1 | 1 | 51 | |||
| 52 | Прокладка | 50-3716011 | 1 | 1 | 52 | |||
| 54 | Ліхтар для номерного знака трактора | ФП-200-А | 1 | 1 | 54 | |||
| 55 | Провід датчика — штепсельна клема датчика | 46-3724054-А | 1 | 1 | 55 | |||
| 56 | Дротовий джгут до розетки | 45-3724082-В | 1 | 1 | 56 | |||
| 57 | Дротовий джгут для склоочисника | 45-3724095-Г | 1 | 1 | 57 |
