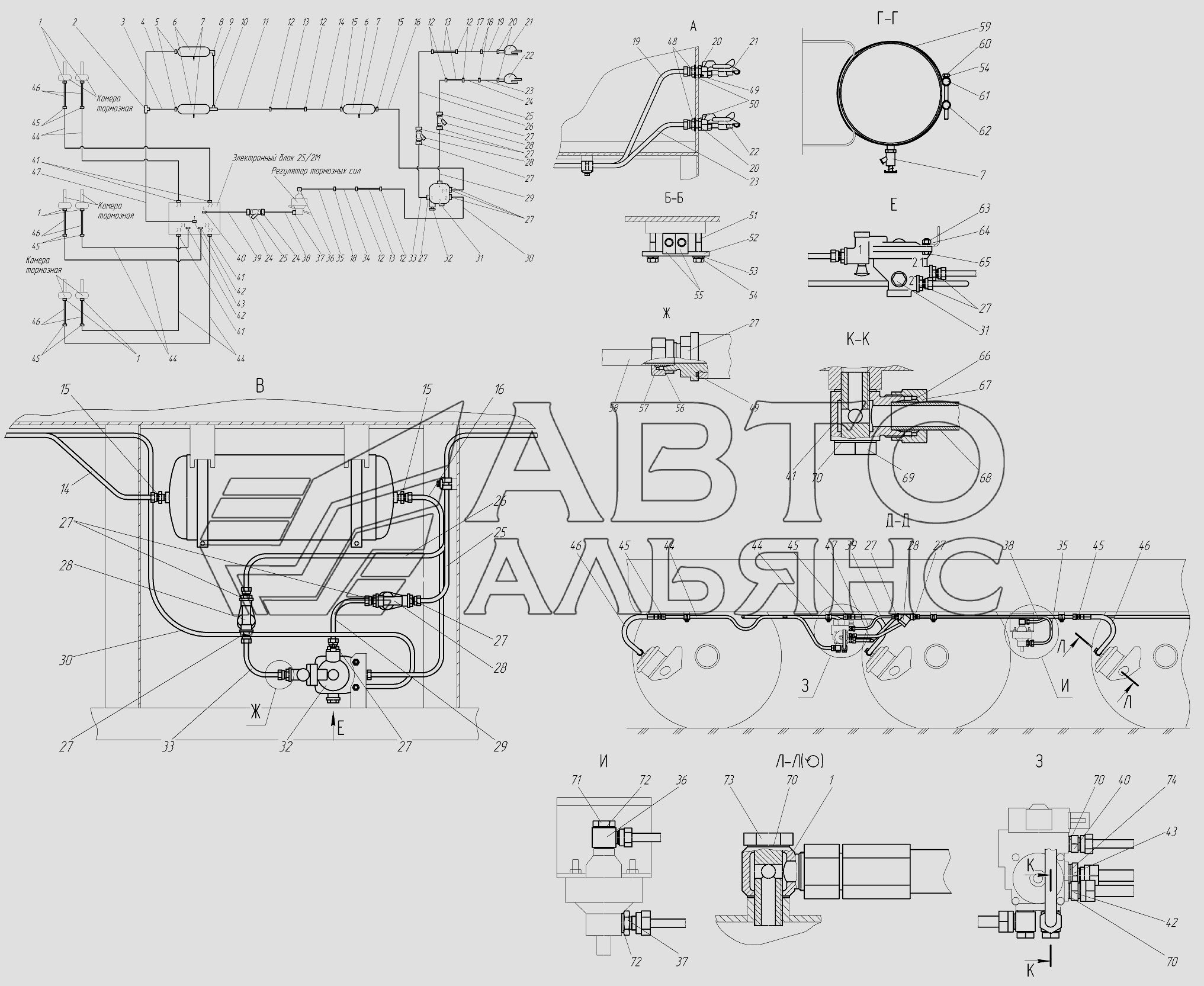

Гальмівна система. Схема пневматичних з'єднань 816.03.00.00.000П4
100%
Назва деталі
Поворотний штуцер
Заводський номер
816.03.00.00.002
Кількість на модель
6
№
1
Назва деталі
Трійник
Заводський номер
808.03.00.00.001
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
816.03.02.00.000
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
816.03.02.00.000-01
Кількість на модель
1
№
4
Назва деталі
Прохідник
Заводський номер
807.03.00.00.005
Кількість на модель
2
№
5
Назва деталі
Повітряний балон
Заводський номер
807.03.04.00.000
Кількість на модель
3
№
6
Назва деталі
Зливний кран у зборі
Заводський номер
130-1015370
Кількість на модель
3
№
7
Назва деталі
Кутник
Заводський номер
806.19.02.00.003
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-11
Кількість на модель
1
№
9
Назва деталі
Трійник
Заводський номер
807.03.00.00.014
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-10
Кількість на модель
1
№
11
Назва деталі
Перехідник
Заводський номер
816.03.00.00.003
Кількість на модель
8
№
12
Назва деталі
RVD
Заводський номер
РВД12.21,5.650.М22х1,5
Кількість на модель
4
№
13
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-08
Кількість на модель
1
№
14
Назва деталі
Прохідник
Заводський номер
807.19.00.00.017
Кількість на модель
2
№
15
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-06
Кількість на модель
1
№
16
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-01
Кількість на модель
1
№
17
Назва деталі
Прохідник
Заводський номер
806.03.00.00.006
Кількість на модель
3
№
18
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-24
Кількість на модель
1
№
19
Назва деталі
Прохідник
Заводський номер
807.03.00.00.001
Кількість на модель
2
№
20
Назва деталі
З'єднувальна головка
Заводський номер
100-3521110
Кількість на модель
1
№
21
Назва деталі
З'єднувальна головка
Заводський номер
100-3521111
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-23
Кількість на модель
1
№
23
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000
Кількість на модель
1
№
24
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-02
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-03
Кількість на модель
1
№
26
Назва деталі
Прохідник
Заводський номер
807.03.00.00.002
Кількість на модель
10
№
27
Назва деталі
Магістральний фільтр
Заводський номер
12.3511310
Кількість на модель
3
№
28
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-04
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-07
Кількість на модель
1
№
30
Назва деталі
Заглушка
Заводський номер
807.03.00.00.004
Кількість на модель
1
№
31
Назва деталі
Повітророзподільник із краном
Заводський номер
100-3531008
Кількість на модель
1
№
32
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-05
Кількість на модель
1
№
33
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-09
Кількість на модель
1
№
34
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-12
Кількість на модель
1
№
35
Назва деталі
Поворотний штуцер
Заводський номер
816.03.00.00.001
Кількість на модель
1
№
36
Назва деталі
Штуцер
Заводський номер
816.03.00.00.005
Кількість на модель
1
№
37
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-13
Кількість на модель
1
№
38
Назва деталі
Трубопровід
Заводський номер
816.03.01.00.000-14
Кількість на модель
1
№
39
Назва деталі
Прохідник
Заводський номер
808.03.00.00.011
Кількість на модель
1
№
40
Назва деталі
Штуцер
Заводський номер
807.03.00.00.024
Кількість на модель
4
№
41
Назва деталі
Прохідник
Заводський номер
816.03.00.00.006
Кількість на модель
1
№
43
Назва деталі
Трубопровід
Заводський номер
816.03.02.00.000-03
Кількість на модель
6
№
44
Назва деталі
Штуцер
Заводський номер
0.871.1158-04
Кількість на модель
6
№
45
Назва деталі
RVD
Заводський номер
РВД12.21,5.850.М22х1,5.СП
Кількість на модель
6
№
46
Назва деталі
Трубопровід
Заводський номер
816.03.02.00.000-02
Кількість на модель
1
№
47
Назва деталі
Гайка
Заводський номер
ГОСТ13958
Кількість на модель
2
№
48
Назва деталі
Кільце
Заводський номер
807.03.00.00.029
Кількість на модель
13
№
49
Назва деталі
Диск
Заводський номер
ГОСТ11371
Кількість на модель
2
№
50
Назва деталі
гвинт
Заводський номер
ГОСТ7798
Кількість на модель
34
№
51
Назва деталі
Скоба
Заводський номер
0.884.2006-01
Кількість на модель
10
№
52
Назва деталі
Диск
Заводський номер
ГОСТ6402
Кількість на модель
40
№
54
Назва деталі
Втулка
Заводський номер
0.860.1030-07
Кількість на модель
18
№
55
Назва деталі
Кільце
Заводський номер
ГОСТ23354
Кількість на модель
34
№
56
Назва деталі
Накидна гайка
Заводський номер
ГОСТ23353
Кількість на модель
34
№
57
Назва деталі
Труба__NT__0__
Заводський номер
ГОСТ8734
Кількість на модель
№
58
Назва деталі
Хомут
Заводський номер
807.03.00.00.022
Кількість на модель
6
№
59
Назва деталі
Гвинт
Заводський номер
801.03.00.00.019
Кількість на модель
6
№
60
Назва деталі
Палець
Заводський номер
801.03.00.00.021
Кількість на модель
6
№
61
Назва деталі
Палець
Заводський номер
801.03.00.00.022
Кількість на модель
6
№
62
Назва деталі
Гайка
Заводський номер
ГОСТ5915
Кількість на модель
2
№
63
Назва деталі
гвинт
Заводський номер
807.03.00.00.023-01
Кількість на модель
4
№
69
Назва деталі
Прокладка
Заводський номер
ГОСТ23358
Кількість на модель
23
№
70
Назва деталі
Порожнистий болт
Заводський номер
248.04.04.01.802
Кількість на модель
1
№
71
Назва деталі
гвинт
Заводський номер
807.03.00.00.023
Кількість на модель
6
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поворотний штуцер | 816.03.00.00.002 | 6 | 6 | 1 | |||
| 2 | Трійник | 808.03.00.00.001 | 1 | 1 | 2 | |||
| 3 | Трубопровід | 816.03.02.00.000 | 1 | 1 | 3 | |||
| 4 | Трубопровід | 816.03.02.00.000-01 | 1 | 1 | 4 | |||
| 5 | Прохідник | 807.03.00.00.005 | 2 | 2 | 5 | |||
| 6 | Повітряний балон | 807.03.04.00.000 | 3 | 3 | 6 | |||
| 7 | Зливний кран у зборі | 130-1015370 | 3 | 3 | 7 | |||
| 8 | Кутник | 806.19.02.00.003 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 816.03.01.00.000-11 | 1 | 1 | 9 | |||
| 10 | Трійник | 807.03.00.00.014 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 816.03.01.00.000-10 | 1 | 1 | 11 | |||
| 12 | Перехідник | 816.03.00.00.003 | 8 | 8 | 12 | |||
| 13 | RVD | РВД12.21,5.650.М22х1,5 | 4 | 4 | 13 | |||
| 14 | Трубопровід | 816.03.01.00.000-08 | 1 | 1 | 14 | |||
| 15 | Прохідник | 807.19.00.00.017 | 2 | 2 | 15 | |||
| 16 | Трубопровід | 816.03.01.00.000-06 | 1 | 1 | 16 | |||
| 17 | Трубопровід | 816.03.01.00.000-01 | 1 | 1 | 17 | |||
| 18 | Прохідник | 806.03.00.00.006 | 3 | 3 | 18 | |||
| 19 | Трубопровід | 816.03.01.00.000-24 | 1 | 1 | 19 | |||
| 20 | Прохідник | 807.03.00.00.001 | 2 | 2 | 20 | |||
| 21 | З'єднувальна головка | 100-3521110 | 1 | 1 | 21 | |||
| 22 | З'єднувальна головка | 100-3521111 | 1 | 1 | 22 | |||
| 23 | Трубопровід | 816.03.01.00.000-23 | 1 | 1 | 23 | |||
| 24 | Трубопровід | 816.03.01.00.000 | 1 | 1 | 24 | |||
| 25 | Трубопровід | 816.03.01.00.000-02 | 1 | 1 | 25 | |||
| 26 | Трубопровід | 816.03.01.00.000-03 | 1 | 1 | 26 | |||
| 27 | Прохідник | 807.03.00.00.002 | 10 | 10 | 27 | |||
| 28 | Магістральний фільтр | 12.3511310 | 3 | 3 | 28 | |||
| 29 | Трубопровід | 816.03.01.00.000-04 | 1 | 1 | 29 | |||
| 30 | Трубопровід | 816.03.01.00.000-07 | 1 | 1 | 30 | |||
| 31 | Заглушка | 807.03.00.00.004 | 1 | 1 | 31 | |||
| 32 | Повітророзподільник із краном | 100-3531008 | 1 | 1 | 32 | |||
| 33 | Трубопровід | 816.03.01.00.000-05 | 1 | 1 | 33 | |||
| 34 | Трубопровід | 816.03.01.00.000-09 | 1 | 1 | 34 | |||
| 35 | Трубопровід | 816.03.01.00.000-12 | 1 | 1 | 35 | |||
| 36 | Поворотний штуцер | 816.03.00.00.001 | 1 | 1 | 36 | |||
| 37 | Штуцер | 816.03.00.00.005 | 1 | 1 | 37 | |||
| 38 | Трубопровід | 816.03.01.00.000-13 | 1 | 1 | 38 | |||
| 39 | Трубопровід | 816.03.01.00.000-14 | 1 | 1 | 39 | |||
| 40 | Прохідник | 808.03.00.00.011 | 1 | 1 | 40 | |||
| 41 | Штуцер | 807.03.00.00.024 | 4 | 4 | 41 | |||
| 43 | Прохідник | 816.03.00.00.006 | 1 | 1 | 43 | |||
| 44 | Трубопровід | 816.03.02.00.000-03 | 6 | 6 | 44 | |||
| 45 | Штуцер | 0.871.1158-04 | 6 | 6 | 45 | |||
| 46 | RVD | РВД12.21,5.850.М22х1,5.СП | 6 | 6 | 46 | |||
| 47 | Трубопровід | 816.03.02.00.000-02 | 1 | 1 | 47 | |||
| 48 | Гайка | ГОСТ13958 | 2 | 2 | 48 | |||
| 49 | Кільце | 807.03.00.00.029 | 13 | 13 | 49 | |||
| 50 | Диск | ГОСТ11371 | 2 | 2 | 50 | |||
| 51 | гвинт | ГОСТ7798 | 34 | 34 | 51 | |||
| 52 | Скоба | 0.884.2006-01 | 10 | 10 | 52 | |||
| 54 | Диск | ГОСТ6402 | 40 | 40 | 54 | |||
| 55 | Втулка | 0.860.1030-07 | 18 | 18 | 55 | |||
| 56 | Кільце | ГОСТ23354 | 34 | 34 | 56 | |||
| 57 | Накидна гайка | ГОСТ23353 | 34 | 34 | 57 | |||
| 58 | Труба__NT__0__ | ГОСТ8734 | 58 | |||||
| 59 | Хомут | 807.03.00.00.022 | 6 | 6 | 59 | |||
| 60 | Гвинт | 801.03.00.00.019 | 6 | 6 | 60 | |||
| 61 | Палець | 801.03.00.00.021 | 6 | 6 | 61 | |||
| 62 | Палець | 801.03.00.00.022 | 6 | 6 | 62 | |||
| 63 | Гайка | ГОСТ5915 | 2 | 2 | 63 | |||
| 69 | гвинт | 807.03.00.00.023-01 | 4 | 4 | 69 | |||
| 70 | Прокладка | ГОСТ23358 | 23 | 23 | 70 | |||
| 71 | Порожнистий болт | 248.04.04.01.802 | 1 | 1 | 71 | |||
| 73 | гвинт | 807.03.00.00.023 | 6 | 6 | 73 |
