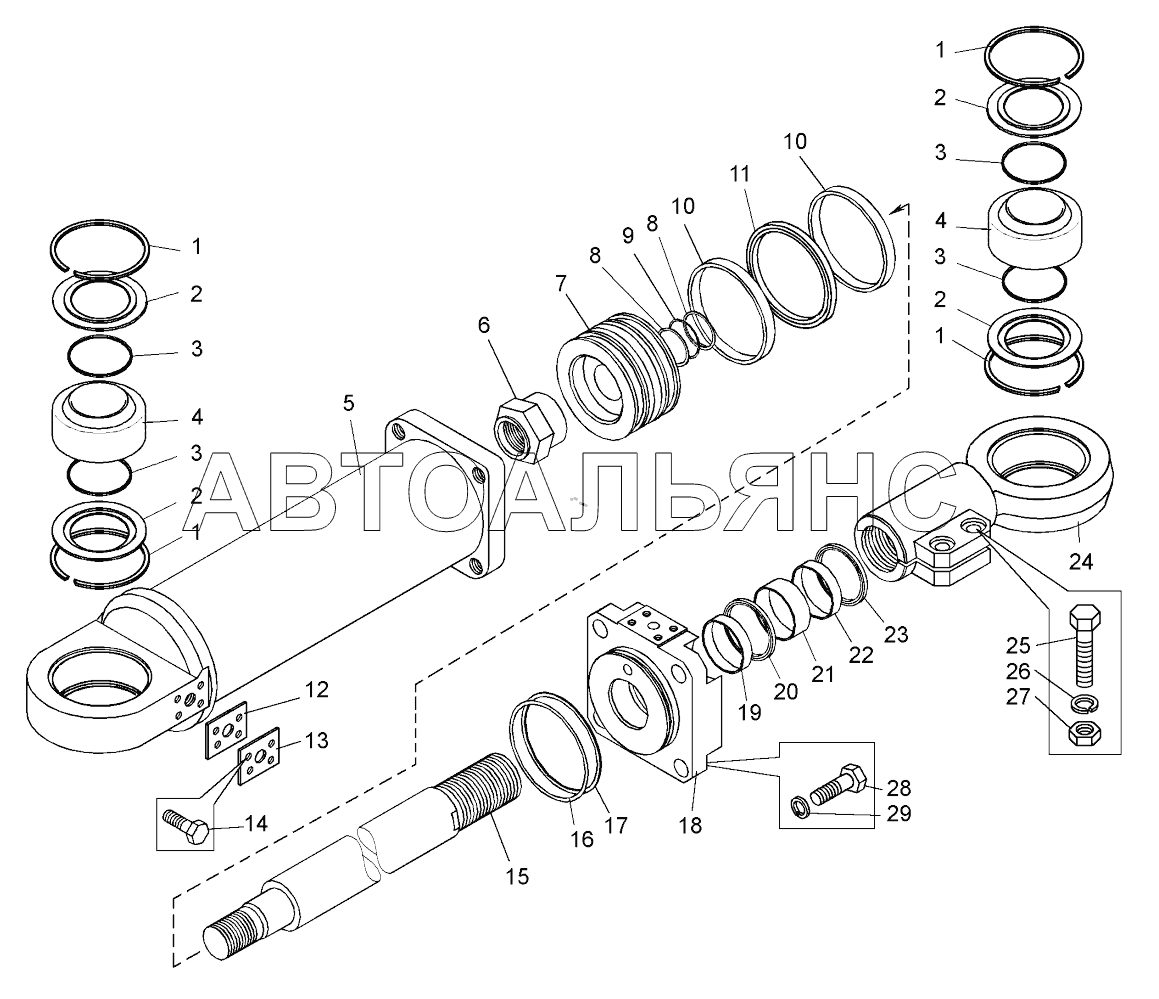

Циліндр повороту (75131-3429010-40);Циліндри повороту
100%
Назва деталі
Кільце
Заводський номер
75131-3429094
Кількість на модель
4
№
1
Назва деталі
Скребок
Заводський номер
7512-3003068
Кількість на модель
4
№
2
Назва деталі
Захисна шайба
Заводський номер
7512-3003074
Кількість на модель
4
№
3
Назва деталі
Подшипник
Заводський номер
GШСЛ-70
Кількість на модель
2
№
4
Назва деталі
Корпус циліндра
Заводський номер
75137-3429020
Кількість на модель
1
№
5
Назва деталі
Гайка
Заводський номер
549А-3001970
Кількість на модель
1
№
6
Назва деталі
Поршень
Заводський номер
75137-3429042
Кількість на модель
1
№
7
Назва деталі
Кільце
Заводський номер
75137-3429110
Кількість на модель
2
№
8
Назва деталі
Кільце
Заводський номер
050-055-30-2-3
Кількість на модель
1
№
9
Назва деталі
Кільце
Заводський номер
F01 140х135х14.8
Кількість на модель
2
№
10
Назва деталі
Поршневе ущільнення
Заводський номер
K08-D 140х119х8.1
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
75306-8606319
Кількість на модель
2
№
12
Назва деталі
Тарілка
Заводський номер
75306-8606224
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
4
№
14
Назва деталі
Стебло
Заводський номер
7513-3429046
Кількість на модель
1
№
15
Назва деталі
Кільце
Заводський номер
130-140-58-2-3
Кількість на модель
1
№
16
Назва деталі
Кільце
Заводський номер
75137-3429108
Кількість на модель
1
№
17
Назва деталі
Передня кришка
Заводський номер
75137-3429056
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
F01 70х75х9.6
Кількість на модель
1
№
19
Назва деталі
Штокове ущільнення
Заводський номер
S09-ES 70x85.1x6.3
Кількість на модель
1
№
20
Назва деталі
Кільце
Заводський номер
F01 70х75х14.8
Кількість на модель
1
№
21
Назва деталі
Манжета
Заводський номер
S17-P 70x82x12.5
Кількість на модель
1
№
22
Назва деталі
Грязьовідвідник
Заводський номер
A25-F 70х80х7.5
Кількість на модель
1
№
23
Назва деталі
Наконечник
Заводський номер
75137-3003060
Кількість на модель
1
№
24
Назва деталі
Болт M16х70
Заводський номер
202127
Кількість на модель
2
№
25
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
2
№
26
Назва деталі
Гайка MH
Заводський номер
250560
Кількість на модель
2
№
27
Назва деталі
гвинт
Заводський номер
340748
Кількість на модель
4
№
28
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
4
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце | 75131-3429094 | 4 | 4 | 1 | |||
| 2 | Скребок | 7512-3003068 | 4 | 4 | 2 | |||
| 3 | Захисна шайба | 7512-3003074 | 4 | 4 | 3 | |||
| 4 | Подшипник | GШСЛ-70 | 2 | 2 | 4 | |||
| 5 | Корпус циліндра | 75137-3429020 | 1 | 1 | 5 | |||
| 6 | Гайка | 549А-3001970 | 1 | 1 | 6 | |||
| 7 | Поршень | 75137-3429042 | 1 | 1 | 7 | |||
| 8 | Кільце | 75137-3429110 | 2 | 2 | 8 | |||
| 9 | Кільце | 050-055-30-2-3 | 1 | 1 | 9 | |||
| 10 | Кільце | F01 140х135х14.8 | 2 | 2 | 10 | |||
| 11 | Поршневе ущільнення | K08-D 140х119х8.1 | 1 | 1 | 11 | |||
| 12 | Прокладка | 75306-8606319 | 2 | 2 | 12 | |||
| 13 | Тарілка | 75306-8606224 | 2 | 2 | 13 | |||
| 14 | гвинт | 201495 | 4 | 4 | 14 | |||
| 15 | Стебло | 7513-3429046 | 1 | 1 | 15 | |||
| 16 | Кільце | 130-140-58-2-3 | 1 | 1 | 16 | |||
| 17 | Кільце | 75137-3429108 | 1 | 1 | 17 | |||
| 18 | Передня кришка | 75137-3429056 | 1 | 1 | 18 | |||
| 19 | Кільце | F01 70х75х9.6 | 1 | 1 | 19 | |||
| 20 | Штокове ущільнення | S09-ES 70x85.1x6.3 | 1 | 1 | 20 | |||
| 21 | Кільце | F01 70х75х14.8 | 1 | 1 | 21 | |||
| 22 | Манжета | S17-P 70x82x12.5 | 1 | 1 | 22 | |||
| 23 | Грязьовідвідник | A25-F 70х80х7.5 | 1 | 1 | 23 | |||
| 24 | Наконечник | 75137-3003060 | 1 | 1 | 24 | |||
| 25 | Болт M16х70 | 202127 | 2 | 2 | 25 | |||
| 26 | Шайба 16.ОТ | 252139 | 2 | 2 | 26 | |||
| 27 | Гайка MH | 250560 | 2 | 2 | 27 | |||
| 28 | гвинт | 340748 | 4 | 4 | 28 | |||
| 29 | Диск 24T | 252143 | 4 | 4 | 29 |
