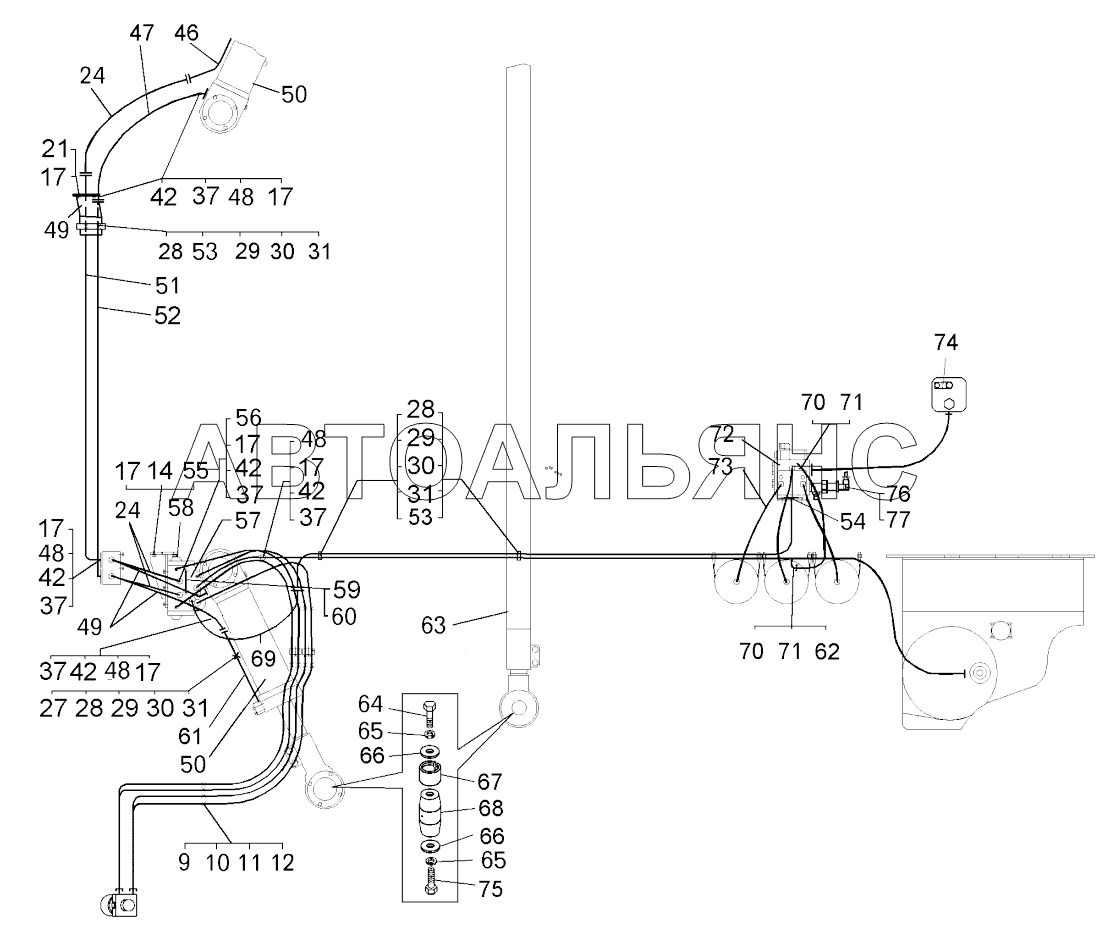

Трубопроводи рульового управління (вид II – продовження); Трубопроводи рульового управління (вид II)
100%
Назва деталі
Кронштейн
Заводський номер
75132-3408352
Кількість на модель
1
№
1
Назва деталі
Прокладка
Заводський номер
540-1712534
Кількість на модель
3
№
2
Назва деталі
Заглушка
Заводський номер
75132-3408442
Кількість на модель
2
№
3
Назва деталі
Ніпель
Заводський номер
344006
Кількість на модель
6
№
4
Назва деталі
Подовжувач
Заводський номер
75303-3408483
Кількість на модель
8
№
5
Назва деталі
Прокладка
Заводський номер
549А-1018442
Кількість на модель
8
№
6
Назва деталі
Шланг високого тиску
Заводський номер
7555А-8609700
Кількість на модель
4
№
7
Назва деталі
Жолоб
Заводський номер
75131-3408390-10
Кількість на модель
1
№
8
Назва деталі
Шпилька М6х35
Заводський номер
341032
Кількість на модель
4
№
9
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
23
№
10
Назва деталі
Пластина
Заводський номер
75131-3408174
Кількість на модель
17
№
11
Назва деталі
Вкладиш
Заводський номер
7555В-3408328
Кількість на модель
52
№
12
Назва деталі
Горіх М
Заводський номер
Гайка М6
Кількість на модель
19
№
13
Назва деталі
Болт M10х25
Заводський номер
Болт М10х25
Кількість на модель
10
№
14
Назва деталі
Горіх М
Заводський номер
Гайка М10
Кількість на модель
21
№
15
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
12
№
16
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
150
№
17
Назва деталі
Кожух
Заводський номер
75131-3408340
Кількість на модель
1
№
18
Назва деталі
Кожух
Заводський номер
75131-3401020
Кількість на модель
1
№
19
Назва деталі
Шланг високого тиску
Заводський номер
7555А-8609694
Кількість на модель
4
№
20
Назва деталі
Bolt Mx
Заводський номер
Болт М10х20
Кількість на модель
15
№
21
Назва деталі
Диск
Заводський номер
Шайба 10Л
Кількість на модель
4
№
22
Назва деталі
Ніпель
Заводський номер
344010
Кількість на модель
4
№
23
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617610
Кількість на модель
4
№
24
Назва деталі
З'єднувальна плита
Заводський номер
75132-3408082
Кількість на модель
1
№
25
Назва деталі
Кутник (459981645)
Заводський номер
344435
Кількість на модель
2
№
26
Назва деталі
Пластина
Заводський номер
75131-3408258
Кількість на модель
3
№
27
Назва деталі
Вкладиш
Заводський номер
75131-3408224
Кількість на модель
18
№
28
Назва деталі
Гайка М8-6Н
Заводський номер
Гайка М8-6Н
Кількість на модель
15
№
29
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
15
№
30
Назва деталі
Шпилька М8х55
Заводський номер
341037
Кількість на модель
15
№
31
Назва деталі
Хомут
Заводський номер
7555В-3545070
Кількість на модель
6
№
32
Назва деталі
Пневмогідроакумулятор
Заводський номер
75306-3415010
Кількість на модель
3
№
33
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408116-20
Кількість на модель
1
№
34
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408114
Кількість на модель
1
№
35
Назва деталі
Трубопровід
Заводський номер
75132-3408728-10
Кількість на модель
1
№
36
Назва деталі
Кільце
Заводський номер
034-040-36-2-3
Кількість на модель
32
№
37
Назва деталі
Кутник
Заводський номер
344529
Кількість на модель
1
№
38
Назва деталі
Гвинт М3812х__NT__2__
Заводський номер
341350
Кількість на модель
12
№
39
Назва деталі
Диск
Заводський номер
Шайба 12 Л
Кількість на модель
16
№
40
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617820
Кількість на модель
1
№
41
Назва деталі
Притиск
Заводський номер
7822-4617327
Кількість на модель
50
№
42
Назва деталі
Шпилька М6х35
Заводський номер
341033
Кількість на модель
12
№
43
Назва деталі
Рукав (L=мм)
Заводський номер
7822-4617840
Кількість на модель
1
№
44
Назва деталі
Притиск
Заводський номер
75306-3408246
Кількість на модель
4
№
45
Назва деталі
Труба__NT__0__
Заводський номер
75132-3429081
Кількість на модель
1
№
46
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617710
Кількість на модель
3
№
47
Назва деталі
Гвинт Mx
Заводський номер
341347
Кількість на модель
104
№
48
Назва деталі
Кронштейн
Заводський номер
75132-3408698-10
Кількість на модель
1
№
49
Назва деталі
Циліндр повороту в зборі
Заводський номер
75131-3429010-40
Кількість на модель
2
№
50
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408110
Кількість на модель
1
№
51
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408111
Кількість на модель
1
№
52
Назва деталі
Тарілка
Заводський номер
75131-3408259
Кількість на модель
3
№
53
Назва деталі
Кільце
Заводський номер
038-044-36-2-3
Кількість на модель
2
№
54
Назва деталі
Кронштейн
Заводський номер
75132-3416360
Кількість на модель
1
№
55
Назва деталі
Гвинт-
Заводський номер
75303-3408274
Кількість на модель
12
№
56
Назва деталі
Підсилювач потоку
Заводський номер
OSQB 5
Кількість на модель
1
№
57
Назва деталі
Гвинт-
Заводський номер
75303-3408275
Кількість на модель
8
№
58
Назва деталі
Шланг високого тиску
Заводський номер
7555А-8609670
Кількість на модель
1
№
59
Назва деталі
Подовжувач
Заводський номер
75303-3408482
Кількість на модель
2
№
60
Назва деталі
Труба__NT__0__
Заводський номер
75132-3429080
Кількість на модель
1
№
61
Назва деталі
Кутник
Заводський номер
344525
Кількість на модель
1
№
62
Назва деталі
Тяга рульової трапеції в зборі
Заводський номер
75131-3003052-11
Кількість на модель
1
№
63
Назва деталі
гвинт
Заводський номер
Болт М20х55
Кількість на модель
6
№
64
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 20 ОТ
Кількість на модель
12
№
65
Назва деталі
Притискна пластина
Заводський номер
75131-3003187
Кількість на модель
12
№
66
Назва деталі
Розпірна втулка
Заводський номер
75131-3003185
Кількість на модель
6
№
67
Назва деталі
Палець
Заводський номер
75131-3003066
Кількість на модель
6
№
68
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617810
Кількість на модель
1
№
69
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
2
№
70
Назва деталі
Накидна гайка
Заводський номер
344810
Кількість на модель
2
№
71
Назва деталі
Колектор
Заводський номер
75132-3408800
Кількість на модель
1
№
72
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617880
Кількість на модель
3
№
73
Назва деталі
Індикатор засміченості
Заводський номер
АЕ30.2,5Р
Кількість на модель
1
№
74
Назва деталі
Спеціальний болт
Заводський номер
540М-2917498
Кількість на модель
6
№
75
Назва деталі
Кутник
Заводський номер
344439
Кількість на модель
1
№
76
Назва деталі
Джгут проводів із датчиком тиску
Заводський номер
75137-8074351
Кількість на модель
1
№
77
Назва деталі
З'єднувальний кабель із датчиком тиску
Заводський номер
75137-8074353
Кількість на модель
1
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 75132-3408352 | 1 | 1 | 1 | |||
| 2 | Прокладка | 540-1712534 | 3 | 3 | 2 | |||
| 3 | Заглушка | 75132-3408442 | 2 | 2 | 3 | |||
| 4 | Ніпель | 344006 | 6 | 6 | 4 | |||
| 5 | Подовжувач | 75303-3408483 | 8 | 8 | 5 | |||
| 6 | Прокладка | 549А-1018442 | 8 | 8 | 6 | |||
| 7 | Шланг високого тиску | 7555А-8609700 | 4 | 4 | 7 | |||
| 8 | Жолоб | 75131-3408390-10 | 1 | 1 | 8 | |||
| 9 | Шпилька М6х35 | 341032 | 4 | 4 | 9 | |||
| 10 | Диск 6T | Шайба 6Т | 23 | 23 | 10 | |||
| 11 | Пластина | 75131-3408174 | 17 | 17 | 11 | |||
| 12 | Вкладиш | 7555В-3408328 | 52 | 52 | 12 | |||
| 13 | Горіх М | Гайка М6 | 19 | 19 | 13 | |||
| 14 | Болт M10х25 | Болт М10х25 | 10 | 10 | 14 | |||
| 15 | Горіх М | Гайка М10 | 21 | 21 | 15 | |||
| 16 | Диск | 252006 | 12 | 12 | 16 | |||
| 17 | Диск __NT__0__OT | Шайба 10 ОТ | 150 | 150 | 17 | |||
| 18 | Кожух | 75131-3408340 | 1 | 1 | 18 | |||
| 19 | Кожух | 75131-3401020 | 1 | 1 | 19 | |||
| 20 | Шланг високого тиску | 7555А-8609694 | 4 | 4 | 20 | |||
| 21 | Bolt Mx | Болт М10х20 | 15 | 15 | 21 | |||
| 22 | Диск | Шайба 10Л | 4 | 4 | 22 | |||
| 23 | Ніпель | 344010 | 4 | 4 | 23 | |||
| 24 | Шланг високого тиску | 78221-4617610 | 4 | 4 | 24 | |||
| 25 | З'єднувальна плита | 75132-3408082 | 1 | 1 | 25 | |||
| 26 | Кутник (459981645) | 344435 | 2 | 2 | 26 | |||
| 27 | Пластина | 75131-3408258 | 3 | 3 | 27 | |||
| 28 | Вкладиш | 75131-3408224 | 18 | 18 | 28 | |||
| 29 | Гайка М8-6Н | Гайка М8-6Н | 15 | 15 | 29 | |||
| 30 | Диск 8T | Шайба 8Т | 15 | 15 | 30 | |||
| 31 | Шпилька М8х55 | 341037 | 15 | 15 | 31 | |||
| 32 | Хомут | 7555В-3545070 | 6 | 6 | 32 | |||
| 33 | Пневмогідроакумулятор | 75306-3415010 | 3 | 3 | 33 | |||
| 34 | Труба__NT__0__ | 75132-3408116-20 | 1 | 1 | 34 | |||
| 35 | Труба__NT__0__ | 75132-3408114 | 1 | 1 | 35 | |||
| 36 | Трубопровід | 75132-3408728-10 | 1 | 1 | 36 | |||
| 37 | Кільце | 034-040-36-2-3 | 32 | 32 | 37 | |||
| 38 | Кутник | 344529 | 1 | 1 | 38 | |||
| 39 | Гвинт М3812х__NT__2__ | 341350 | 12 | 12 | 39 | |||
| 40 | Диск | Шайба 12 Л | 16 | 16 | 40 | |||
| 41 | Шланг високого тиску | 78221-4617820 | 1 | 1 | 41 | |||
| 42 | Притиск | 7822-4617327 | 50 | 50 | 42 | |||
| 43 | Шпилька М6х35 | 341033 | 12 | 12 | 43 | |||
| 44 | Рукав (L=мм) | 7822-4617840 | 1 | 1 | 44 | |||
| 45 | Притиск | 75306-3408246 | 4 | 4 | 45 | |||
| 46 | Труба__NT__0__ | 75132-3429081 | 1 | 1 | 46 | |||
| 47 | Шланг високого тиску | 78221-4617710 | 3 | 3 | 47 | |||
| 48 | Гвинт Mx | 341347 | 104 | 104 | 48 | |||
| 49 | Кронштейн | 75132-3408698-10 | 1 | 1 | 49 | |||
| 50 | Циліндр повороту в зборі | 75131-3429010-40 | 2 | 2 | 50 | |||
| 51 | Труба__NT__0__ | 75132-3408110 | 1 | 1 | 51 | |||
| 52 | Труба__NT__0__ | 75132-3408111 | 1 | 1 | 52 | |||
| 53 | Тарілка | 75131-3408259 | 3 | 3 | 53 | |||
| 54 | Кільце | 038-044-36-2-3 | 2 | 2 | 54 | |||
| 55 | Кронштейн | 75132-3416360 | 1 | 1 | 55 | |||
| 56 | Гвинт- | 75303-3408274 | 12 | 12 | 56 | |||
| 57 | Підсилювач потоку | OSQB 5 | 1 | 1 | 57 | |||
| 58 | Гвинт- | 75303-3408275 | 8 | 8 | 58 | |||
| 59 | Шланг високого тиску | 7555А-8609670 | 1 | 1 | 59 | |||
| 60 | Подовжувач | 75303-3408482 | 2 | 2 | 60 | |||
| 61 | Труба__NT__0__ | 75132-3429080 | 1 | 1 | 61 | |||
| 62 | Кутник | 344525 | 1 | 1 | 62 | |||
| 63 | Тяга рульової трапеції в зборі | 75131-3003052-11 | 1 | 1 | 63 | |||
| 64 | гвинт | Болт М20х55 | 6 | 6 | 64 | |||
| 65 | Диск __NT__0__OT | Шайба 20 ОТ | 12 | 12 | 65 | |||
| 66 | Притискна пластина | 75131-3003187 | 12 | 12 | 66 | |||
| 67 | Розпірна втулка | 75131-3003185 | 6 | 6 | 67 | |||
| 68 | Палець | 75131-3003066 | 6 | 6 | 68 | |||
| 69 | Шланг високого тиску | 78221-4617810 | 1 | 1 | 69 | |||
| 70 | Конусна муфта | 314802 | 2 | 2 | 70 | |||
| 71 | Накидна гайка | 344810 | 2 | 2 | 71 | |||
| 72 | Колектор | 75132-3408800 | 1 | 1 | 72 | |||
| 73 | Шланг високого тиску | 78221-4617880 | 3 | 3 | 73 | |||
| 74 | Індикатор засміченості | АЕ30.2,5Р | 1 | 1 | 74 | |||
| 75 | Спеціальний болт | 540М-2917498 | 6 | 6 | 75 | |||
| 76 | Кутник | 344439 | 1 | 1 | 76 | |||
| 77 | Джгут проводів із датчиком тиску | 75137-8074351 | 1 | 1 | 77 | |||
| 77 | З'єднувальний кабель із датчиком тиску | 75137-8074353 | 1 | 1 | 77 |
