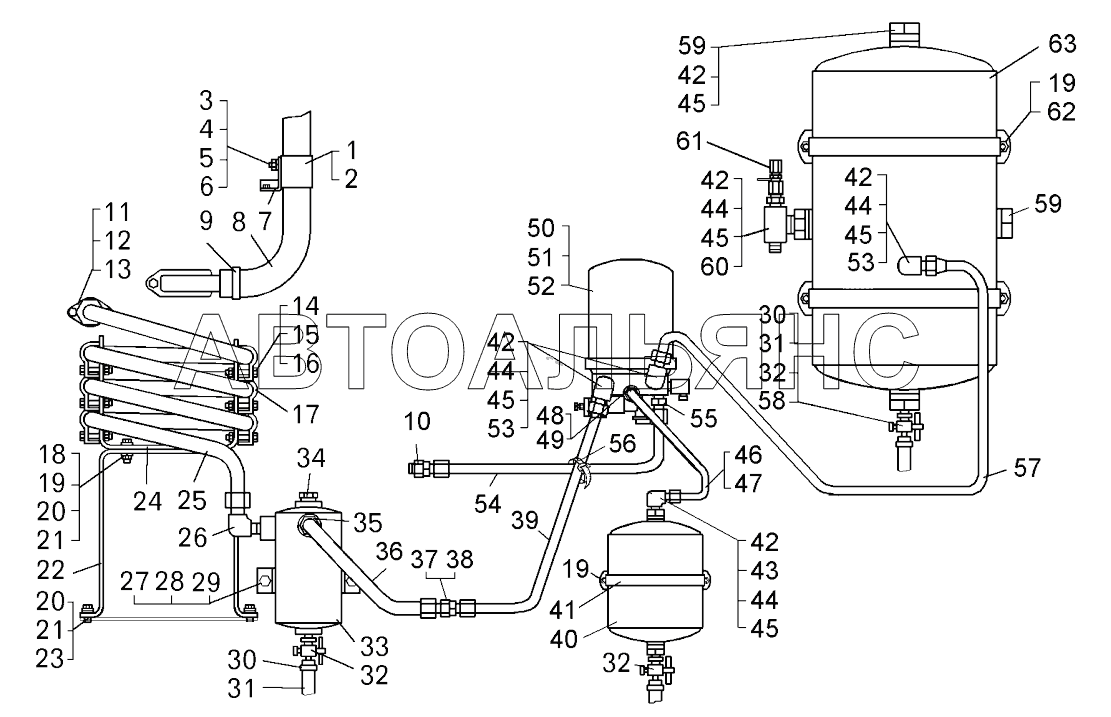

Монтаж трубопроводів компресора (75131-3500016-10); Монтаж трубопроводів компресора
100%
Назва деталі
Прокладка
Заводський номер
540А-1104695
Кількість на модель
1
№
1
Назва деталі
Кляммер
Заводський номер
344621
Кількість на модель
1
№
2
Назва деталі
Болт M8-6gх16
Заводський номер
201454
Кількість на модель
1
№
3
Назва деталі
Гайка
Заводський номер
250510
Кількість на модель
3
№
4
Гайка М8х1,25х8 S13 обміднена 406.1008102 250510, ГАЗ/КАМАЗ випускний колектор
Виробник
RedLorry
Ціна
9.5 ₴
Наявність
В наявності
Заводський номер
406.1008102 250510
Назва деталі
Диск
Заводський номер
252005
Кількість на модель
1
№
5
Назва деталі
Диск 8T
Заводський номер
252135
Кількість на модель
2
№
6
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Кронштейн
Заводський номер
75131-3506112
Кількість на модель
1
№
7
Назва деталі
З'єднувальний шланг
Заводський номер
75132-3509314
Кількість на модель
1
№
8
Назва деталі
Хомут NORMA TORRO
Заводський номер
S25-40/971
Кількість на модель
2
№
9
Назва деталі
Ніпель
Заводський номер
379473
Кількість на модель
1
№
10
Назва деталі
Фланець
Заводський номер
75125-3509302
Кількість на модель
1
№
11
Назва деталі
Прокладка
Заводський номер
75124-3509304
Кількість на модель
1
№
12
Назва деталі
Штуцер
Заводський номер
379355
Кількість на модель
1
№
13
Назва деталі
гвинт
Заводський номер
340014
Кількість на модель
6
№
14
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
6
№
15
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
6
№
16
Назва деталі
Скоба
Заводський номер
75211-6603724
Кількість на модель
6
№
17
Назва деталі
гвинт
Заводський номер
201497
Кількість на модель
2
№
18
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
14
№
19
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
4
№
20
Назва деталі
Диск
Заводський номер
252136
Кількість на модель
8
№
21
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Кронштейн
Заводський номер
75491-3509380
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
2
№
23
Назва деталі
Кронштейн
Заводський номер
75131-3509382
Кількість на модель
1
№
24
Назва деталі
Охолоджувач
Заводський номер
75145-3509330-10
Кількість на модель
1
№
25
Назва деталі
Кутник
Заводський номер
344512
Кількість на модель
1
№
26
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
2
№
27
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
2
№
28
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
29
Назва деталі
Шплінт 0,8х125
Заводський номер
258223
Кількість на модель
3
№
30
Назва деталі
Шланг
Заводський номер
7420-8606366
Кількість на модель
3
№
31
Назва деталі
Кран
Заводський номер
ПС 7-0
Кількість на модель
3
№
32
Назва деталі
Зливний бачок
Заводський номер
75145-3513150
Кількість на модель
1
№
33
Назва деталі
Затор
Заводський номер
262544
Кількість на модель
1
№
34
Назва деталі
Кутник
Заводський номер
525-3408039
Кількість на модель
1
№
35
Назва деталі
Шланг високого тиску
Заводський номер
7921-2927220
Кількість на модель
1
№
36
Назва деталі
Перехідник
Заводський номер
540-3506020
Кількість на модель
1
№
37
Назва деталі
Горіх
Заводський номер
342444
Кількість на модель
1
№
38
Назва деталі
Трубка
Заводський номер
75137-3509254
Кількість на модель
1
№
39
Назва деталі
Ресивер
Заводський номер
75131-3513015
Кількість на модель
1
№
40
Назва деталі
Стрічка
Заводський номер
7548D-1109352
Кількість на модель
1
№
41
Назва деталі
Кільце- -
Заводський номер
020-025-30-2-3
Кількість на модель
11
№
42
Назва деталі
Кутник
Заводський номер
402741
Кількість на модель
1
№
43
Назва деталі
Гайка М22х1,5-6Н
Заводський номер
374939
Кількість на модель
5
№
44
Назва деталі
Диск
Заводський номер
376145
Кількість на модель
8
№
45
Назва деталі
Трубка
Заводський номер
75137-3509260
Кількість на модель
1
№
46
Назва деталі
Кільце
Заводський номер
008-011-19-2-3
Кількість на модель
2
№
47
Назва деталі
Ніпель
Заводський номер
344002
Кількість на модель
1
№
48
Назва деталі
Прокладка
Заводський номер
540-2917144
Кількість на модель
2
№
49
Назва деталі
Регулятор тиску з адсорбером __NT__1____NT__0__
Заводський номер
8043.35.12.010-50
Кількість на модель
1
№
50
Назва деталі
Болт M12
Заводський номер
340266
Кількість на модель
3
№
51
Назва деталі
Диск
Заводський номер
252157
Кількість на модель
3
№
52
Назва деталі
Кутник
Заводський номер
402776
Кількість на модель
3
№
53
Назва деталі
Шланг високого тиску
Заводський номер
7513-8609710
Кількість на модель
1
№
54
Назва деталі
Ніпель
Заводський номер
344036
Кількість на модель
1
№
55
Назва деталі
Електромонтажний хомут
Заводський номер
549-2105542
Кількість на модель
3
№
56
Назва деталі
Трубка
Заводський номер
75137-3509262
Кількість на модель
1
№
57
Назва деталі
Перехідна гайка
Заводський номер
374935
Кількість на модель
2
№
58
Назва деталі
Пробка М22х1, 5-6g
Заводський номер
378609
Кількість на модель
2
№
59
Назва деталі
Трійник
Заводський номер
344221
Кількість на модель
1
№
60
Назва деталі
Клапан контрольного виходу в зборі
Заводський номер
100-3515310
Кількість на модель
1
№
61
Назва деталі
Клапан контрольного виходу
Заводський номер
105.069.05.000У1
Кількість на модель
1
№
61
Назва деталі
Клапан контрольного виходу
Заводський номер
13.3515310
Кількість на модель
1
№
61
Назва деталі
Кріпильний хомут
Заводський номер
540М-3513038
Кількість на модель
2
№
62
Назва деталі
Ресивер
Заводський номер
7522-3513015
Кількість на модель
1
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка | 540А-1104695 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Кляммер | 344621 | 1 | 1 | 2 | |||||||||||||||||||||
| 3 | Болт M8-6gх16 | 201454 | 1 | 1 | 3 | |||||||||||||||||||||
| 4 | Гайка | 250510 | 3 | 3 | 4 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 5 | Диск | 252005 | 1 | 1 | 5 | |||||||||||||||||||||
| 6 | Диск 8T | 252135 | 2 | 2 | 6 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 7 | Кронштейн | 75131-3506112 | 1 | 1 | 7 | |||||||||||||||||||||
| 8 | З'єднувальний шланг | 75132-3509314 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Хомут NORMA TORRO | S25-40/971 | 2 | 2 | 9 | |||||||||||||||||||||
| 10 | Ніпель | 379473 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Фланець | 75125-3509302 | 1 | 1 | 11 | |||||||||||||||||||||
| 12 | Прокладка | 75124-3509304 | 1 | 1 | 12 | |||||||||||||||||||||
| 13 | Штуцер | 379355 | 1 | 1 | 13 | |||||||||||||||||||||
| 14 | гвинт | 340014 | 6 | 6 | 14 | |||||||||||||||||||||
| 15 | Диск | 252134 | 6 | 6 | 15 | |||||||||||||||||||||
| 16 | Гайка | 250508 | 6 | 6 | 16 | |||||||||||||||||||||
| 17 | Скоба | 75211-6603724 | 6 | 6 | 17 | |||||||||||||||||||||
| 18 | гвинт | 201497 | 2 | 2 | 18 | |||||||||||||||||||||
| 19 | Гайка М10-6Н | 250512 | 14 | 14 | 19 | |||||||||||||||||||||
| 20 | Диск | 252006 | 4 | 4 | 20 | |||||||||||||||||||||
| 21 | Диск | 252136 | 8 | 8 | 21 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 22 | Кронштейн | 75491-3509380 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | гвинт | 201495 | 2 | 2 | 23 | |||||||||||||||||||||
| 24 | Кронштейн | 75131-3509382 | 1 | 1 | 24 | |||||||||||||||||||||
| 25 | Охолоджувач | 75145-3509330-10 | 1 | 1 | 25 | |||||||||||||||||||||
| 26 | Кутник | 344512 | 1 | 1 | 26 | |||||||||||||||||||||
| 27 | Болт M12-6gх25 | 201538 | 2 | 2 | 27 | |||||||||||||||||||||
| 28 | Гайка М12-6Н | 250514 | 2 | 2 | 28 | |||||||||||||||||||||
| 29 | Диск | 252137 | 2 | 2 | 29 | |||||||||||||||||||||
| 30 | Шплінт 0,8х125 | 258223 | 3 | 3 | 30 | |||||||||||||||||||||
| 31 | Шланг | 7420-8606366 | 3 | 3 | 31 | |||||||||||||||||||||
| 32 | Кран | ПС 7-0 | 3 | 3 | 32 | |||||||||||||||||||||
| 33 | Зливний бачок | 75145-3513150 | 1 | 1 | 33 | |||||||||||||||||||||
| 34 | Затор | 262544 | 1 | 1 | 34 | |||||||||||||||||||||
| 35 | Кутник | 525-3408039 | 1 | 1 | 35 | |||||||||||||||||||||
| 36 | Шланг високого тиску | 7921-2927220 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Перехідник | 540-3506020 | 1 | 1 | 37 | |||||||||||||||||||||
| 38 | Горіх | 342444 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Трубка | 75137-3509254 | 1 | 1 | 39 | |||||||||||||||||||||
| 40 | Ресивер | 75131-3513015 | 1 | 1 | 40 | |||||||||||||||||||||
| 41 | Стрічка | 7548D-1109352 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Кільце- - | 020-025-30-2-3 | 11 | 11 | 42 | |||||||||||||||||||||
| 43 | Кутник | 402741 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Гайка М22х1,5-6Н | 374939 | 5 | 5 | 44 | |||||||||||||||||||||
| 45 | Диск | 376145 | 8 | 8 | 45 | |||||||||||||||||||||
| 46 | Трубка | 75137-3509260 | 1 | 1 | 46 | |||||||||||||||||||||
| 47 | Кільце | 008-011-19-2-3 | 2 | 2 | 47 | |||||||||||||||||||||
| 48 | Ніпель | 344002 | 1 | 1 | 48 | |||||||||||||||||||||
| 49 | Прокладка | 540-2917144 | 2 | 2 | 49 | |||||||||||||||||||||
| 50 | Регулятор тиску з адсорбером __NT__1____NT__0__ | 8043.35.12.010-50 | 1 | 1 | 50 | |||||||||||||||||||||
| 51 | Болт M12 | 340266 | 3 | 3 | 51 | |||||||||||||||||||||
| 52 | Диск | 252157 | 3 | 3 | 52 | |||||||||||||||||||||
| 53 | Кутник | 402776 | 3 | 3 | 53 | |||||||||||||||||||||
| 54 | Шланг високого тиску | 7513-8609710 | 1 | 1 | 54 | |||||||||||||||||||||
| 55 | Ніпель | 344036 | 1 | 1 | 55 | |||||||||||||||||||||
| 56 | Електромонтажний хомут | 549-2105542 | 3 | 3 | 56 | |||||||||||||||||||||
| 57 | Трубка | 75137-3509262 | 1 | 1 | 57 | |||||||||||||||||||||
| 58 | Перехідна гайка | 374935 | 2 | 2 | 58 | |||||||||||||||||||||
| 59 | Пробка М22х1, 5-6g | 378609 | 2 | 2 | 59 | |||||||||||||||||||||
| 60 | Трійник | 344221 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Клапан контрольного виходу в зборі | 100-3515310 | 1 | 1 | 61 | |||||||||||||||||||||
| 61 | Клапан контрольного виходу | 105.069.05.000У1 | 1 | 1 | 61 | |||||||||||||||||||||
| 61 | Клапан контрольного виходу | 13.3515310 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Кріпильний хомут | 540М-3513038 | 2 | 2 | 62 | |||||||||||||||||||||
| 63 | Ресивер | 7522-3513015 | 1 | 1 | 63 | |||||||||||||||||||||
