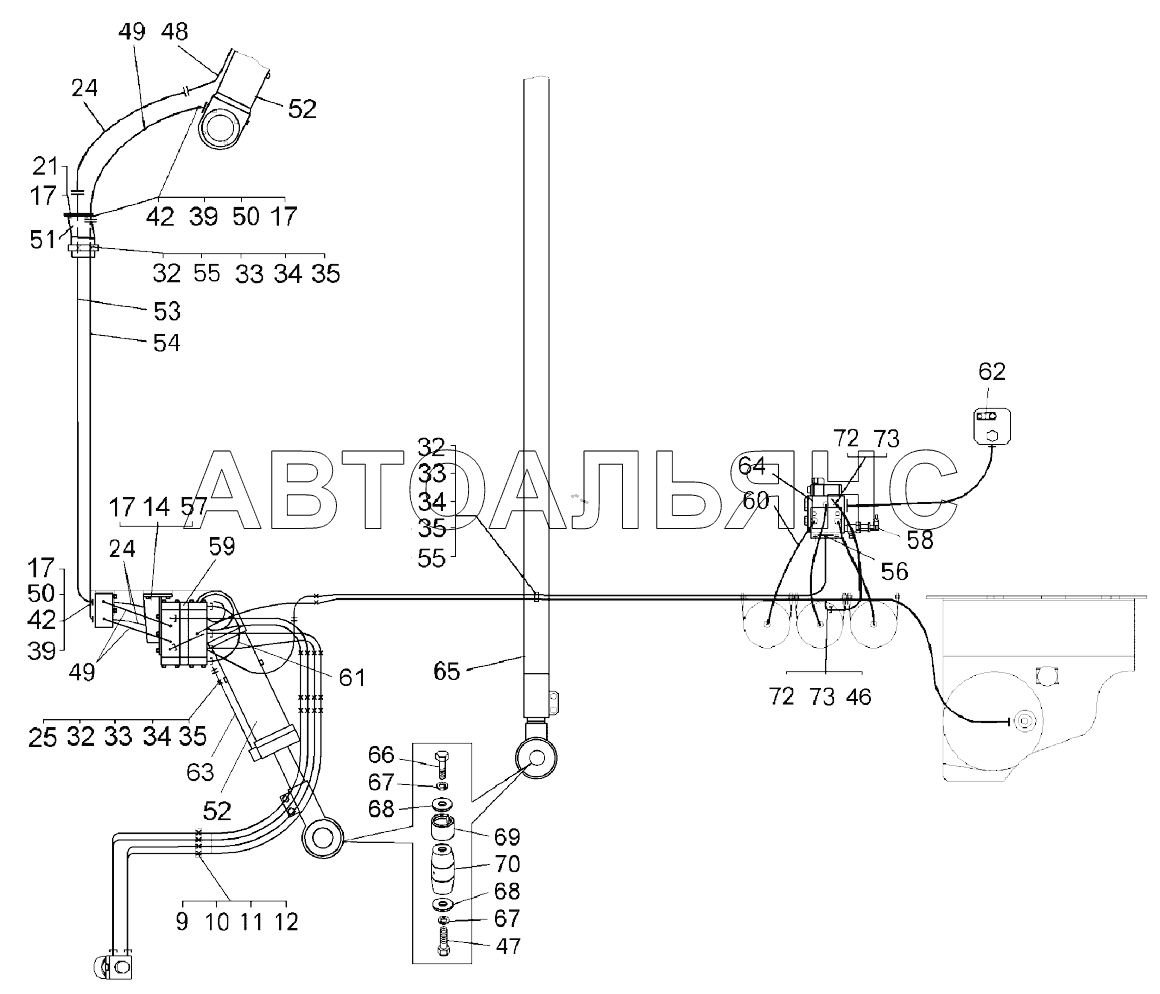

Трубопроводи рульового управління (тип II); Steering pipelines (view II)
100%
Назва деталі
Кутник
Заводський номер
344525
Кількість на модель
1
№
46
Назва деталі
Спеціальний болт
Заводський номер
540М-2917498
Кількість на модель
6
№
47
Назва деталі
Труба__NT__0__
Заводський номер
75132-3429081
Кількість на модель
1
№
48
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617710
Кількість на модель
3
№
49
Назва деталі
Гвинт Mx
Заводський номер
341347
Кількість на модель
88
№
50
Назва деталі
Кронштейн
Заводський номер
75132-3408698-10
Кількість на модель
1
№
51
Назва деталі
Циліндр повороту в зборі
Заводський номер
75131-3429010-40
Кількість на модель
2
№
52
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408110
Кількість на модель
1
№
53
Назва деталі
Труба__NT__0__
Заводський номер
75132-3408111
Кількість на модель
1
№
54
Назва деталі
Тарілка
Заводський номер
75131-3408259
Кількість на модель
3
№
55
Назва деталі
Кільце
Заводський номер
038-044-36-2-3
Кількість на модель
1
№
56
Назва деталі
Кронштейн
Заводський номер
7822-3416360
Кількість на модель
1
№
57
Назва деталі
Джгут проводів із датчиком тиску
Заводський номер
75137-8074351
Кількість на модель
1
№
58
Назва деталі
З'єднувальний кабель із датчиком тиску
Заводський номер
75137-8074353
Кількість на модель
1
№
58
Назва деталі
Розподільник рульового управління з підсилювачем потоку
Заводський номер
75131-3416600
Кількість на модель
1
№
59
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617880
Кількість на модель
3
№
60
Назва деталі
Шланг високого тиску
Заводський номер
7555А-8609670
Кількість на модель
1
№
61
Назва деталі
Індикатор засміченості
Заводський номер
АЕ30.2,5Р*
Кількість на модель
1
№
62
Назва деталі
Труба__NT__0__
Заводський номер
75132-3429080
Кількість на модель
1
№
63
Назва деталі
Колектор
Заводський номер
75132-3408800
Кількість на модель
1
№
64
Назва деталі
Тяга рульової трапеції в зборі
Заводський номер
75131-3003052-11
Кількість на модель
1
№
65
Назва деталі
гвинт
Заводський номер
340035
Кількість на модель
6
№
66
Назва деталі
Шайба 20.ОТ
Заводський номер
252141
Кількість на модель
12
№
67
Назва деталі
Притискна пластина
Заводський номер
75131-3003187
Кількість на модель
12
№
68
Назва деталі
Розпірна втулка
Заводський номер
75131-3003185
Кількість на модель
6
№
69
Назва деталі
Палець
Заводський номер
75131-3003066
Кількість на модель
6
№
70
Назва деталі
Шланг високого тиску
Заводський номер
78221-4617810
Кількість на модель
1
№
71
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
2
№
72
Назва деталі
Накидна гайка
Заводський номер
344810
Кількість на модель
2
№
73
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 46 | Кутник | 344525 | 1 | 1 | 46 | |||
| 47 | Спеціальний болт | 540М-2917498 | 6 | 6 | 47 | |||
| 48 | Труба__NT__0__ | 75132-3429081 | 1 | 1 | 48 | |||
| 49 | Шланг високого тиску | 78221-4617710 | 3 | 3 | 49 | |||
| 50 | Гвинт Mx | 341347 | 88 | 88 | 50 | |||
| 51 | Кронштейн | 75132-3408698-10 | 1 | 1 | 51 | |||
| 52 | Циліндр повороту в зборі | 75131-3429010-40 | 2 | 2 | 52 | |||
| 53 | Труба__NT__0__ | 75132-3408110 | 1 | 1 | 53 | |||
| 54 | Труба__NT__0__ | 75132-3408111 | 1 | 1 | 54 | |||
| 55 | Тарілка | 75131-3408259 | 3 | 3 | 55 | |||
| 56 | Кільце | 038-044-36-2-3 | 1 | 1 | 56 | |||
| 57 | Кронштейн | 7822-3416360 | 1 | 1 | 57 | |||
| 58 | Джгут проводів із датчиком тиску | 75137-8074351 | 1 | 1 | 58 | |||
| 58 | З'єднувальний кабель із датчиком тиску | 75137-8074353 | 1 | 1 | 58 | |||
| 59 | Розподільник рульового управління з підсилювачем потоку | 75131-3416600 | 1 | 1 | 59 | |||
| 60 | Шланг високого тиску | 78221-4617880 | 3 | 3 | 60 | |||
| 61 | Шланг високого тиску | 7555А-8609670 | 1 | 1 | 61 | |||
| 62 | Індикатор засміченості | АЕ30.2,5Р* | 1 | 1 | 62 | |||
| 63 | Труба__NT__0__ | 75132-3429080 | 1 | 1 | 63 | |||
| 64 | Колектор | 75132-3408800 | 1 | 1 | 64 | |||
| 65 | Тяга рульової трапеції в зборі | 75131-3003052-11 | 1 | 1 | 65 | |||
| 66 | гвинт | 340035 | 6 | 6 | 66 | |||
| 67 | Шайба 20.ОТ | 252141 | 12 | 12 | 67 | |||
| 68 | Притискна пластина | 75131-3003187 | 12 | 12 | 68 | |||
| 69 | Розпірна втулка | 75131-3003185 | 6 | 6 | 69 | |||
| 70 | Палець | 75131-3003066 | 6 | 6 | 70 | |||
| 71 | Шланг високого тиску | 78221-4617810 | 1 | 1 | 71 | |||
| 72 | Конусна муфта | 314802 | 2 | 2 | 72 | |||
| 73 | Накидна гайка | 344810 | 2 | 2 | 73 |
