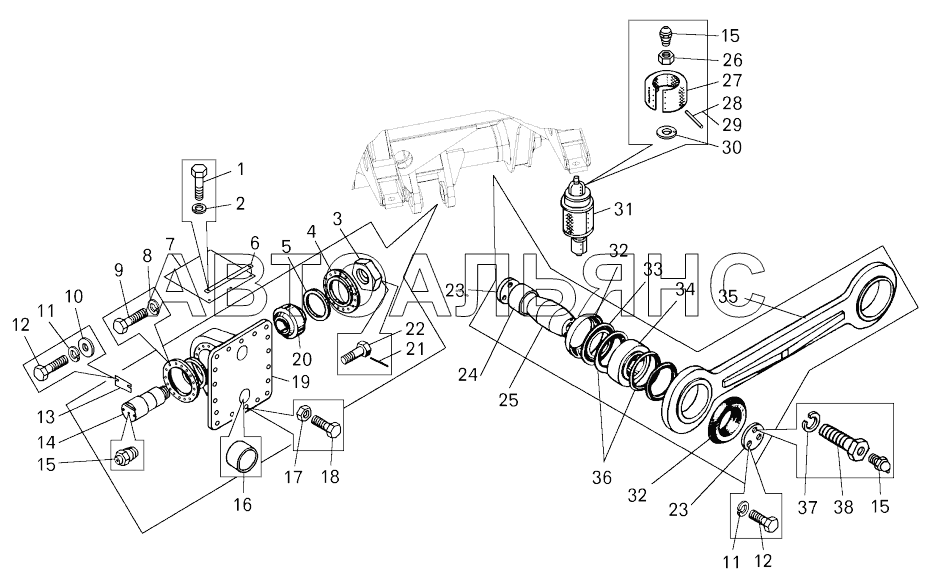

Монтаж задньої підвіски (75131-2900002-40); Монтаж задньої підвіски
100%
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
2
№
1
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
2
Назва деталі
Гайка М110х3
Заводський номер
344806
Кількість на модель
1
№
3
Назва деталі
Кришка
Заводський номер
7513-2919458
Кількість на модель
2
№
4
Назва деталі
Сальник
Заводський номер
7519-2919466
Кількість на модель
2
№
5
Назва деталі
Мала притискна планка
Заводський номер
7519-2919671
Кількість на модель
1
№
6
Назва деталі
Бризговик
Заводський номер
7513-2919652
Кількість на модель
1
№
7
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
36
№
8
Назва деталі
гвинт
Заводський номер
340811
Кількість на модель
36
№
9
Назва деталі
Диск
Заводський номер
252019
Кількість на модель
2
№
10
Назва деталі
Шайба 20.ОТ
Заводський номер
252141
Кількість на модель
12
№
11
Назва деталі
гвинт
Заводський номер
340035
Кількість на модель
12
№
12
Назва деталі
Стопорна пластина
Заводський номер
7519-2919476-10
Кількість на модель
1
№
13
Назва деталі
Палець
Заводський номер
75131-2919426
Кількість на модель
1
№
14
Назва деталі
Маслянка
Заводський номер
1.3.Ц6.хр
Кількість на модель
7
№
15
Назва деталі
Втулка
Заводський номер
549Б-2914295
Кількість на модель
2
№
16
Назва деталі
Гайка
Заводський номер
7555-2907520
Кількість на модель
18
№
17
Назва деталі
Болт M36x2x120
Заводський номер
340988
Кількість на модель
18
№
18
Назва деталі
Вушко з основою
Заводський номер
75132-2919230
Кількість на модель
1
№
19
Назва деталі
Подшипник
Заводський номер
2ШСЛ-120
Кількість на модель
1
№
20
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258280
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
206574
Кількість на модель
2
№
22
Назва деталі
Притискна пластина
Заводський номер
7521-2919160
Кількість на модель
4
№
23
Назва деталі
Розпірна втулка
Заводський номер
7521-2919158
Кількість на модель
2
№
24
Назва деталі
Кінцевик штанги
Заводський номер
7521-2919078
Кількість на модель
2
№
25
Назва деталі
Горіх
Заводський номер
7521-2907520
Кількість на модель
4
№
26
Назва деталі
Чохол
Заводський номер
7521-2917530
Кількість на модель
4
№
27
Назва деталі
Шплінт
Заводський номер
258296
Кількість на модель
2
№
28
Назва деталі
Шплінт 1,6х300
Заводський номер
258302
Кількість на модель
2
№
29
Назва деталі
Диск
Заводський номер
7521-2907435
Кількість на модель
4
№
30
Назва деталі
Пневмогідравлічний циліндр підвіски
Заводський номер
75131-2917020-10
Кількість на модель
1
№
31
Назва деталі
Пневмогідравлічний циліндр підвіски
Заводський номер
75131-2917021-10
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
7521-2919074
Кількість на модель
4
№
32
Назва деталі
Сальник штанги
Заводський номер
7521-2919072
Кількість на модель
4
№
33
Назва деталі
Подшипник ШСЛ- 130
Заводський номер
ШСЛ-130
Кількість на модель
2
№
34
Назва деталі
Штанга підвіски
Заводський номер
75131-2919016
Кількість на модель
1
№
35
Назва деталі
Кільце
Заводський номер
7521-2919066
Кількість на модель
4
№
36
Назва деталі
Диск 20L
Заводський номер
252161
Кількість на модель
2
№
37
Назва деталі
Спеціальний болт
Заводський номер
540М-2917498
Кількість на модель
2
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M12-6gх25 | 201538 | 2 | 2 | 1 | |||
| 2 | Диск | 252137 | 2 | 2 | 2 | |||
| 3 | Гайка М110х3 | 344806 | 1 | 1 | 3 | |||
| 4 | Кришка | 7513-2919458 | 2 | 2 | 4 | |||
| 5 | Сальник | 7519-2919466 | 2 | 2 | 5 | |||
| 6 | Мала притискна планка | 7519-2919671 | 1 | 1 | 6 | |||
| 7 | Бризговик | 7513-2919652 | 1 | 1 | 7 | |||
| 8 | Шайба 16.ОТ | 252139 | 36 | 36 | 8 | |||
| 9 | гвинт | 340811 | 36 | 36 | 9 | |||
| 10 | Диск | 252019 | 2 | 2 | 10 | |||
| 11 | Шайба 20.ОТ | 252141 | 12 | 12 | 11 | |||
| 12 | гвинт | 340035 | 12 | 12 | 12 | |||
| 13 | Стопорна пластина | 7519-2919476-10 | 1 | 1 | 13 | |||
| 14 | Палець | 75131-2919426 | 1 | 1 | 14 | |||
| 15 | Маслянка | 1.3.Ц6.хр | 7 | 7 | 15 | |||
| 16 | Втулка | 549Б-2914295 | 2 | 2 | 16 | |||
| 17 | Гайка | 7555-2907520 | 18 | 18 | 17 | |||
| 18 | Болт M36x2x120 | 340988 | 18 | 18 | 18 | |||
| 19 | Вушко з основою | 75132-2919230 | 1 | 1 | 19 | |||
| 20 | Подшипник | 2ШСЛ-120 | 1 | 1 | 20 | |||
| 21 | Шплінт __NT__0__х__NT__1__ | 258280 | 1 | 1 | 21 | |||
| 22 | гвинт | 206574 | 2 | 2 | 22 | |||
| 23 | Притискна пластина | 7521-2919160 | 4 | 4 | 23 | |||
| 24 | Розпірна втулка | 7521-2919158 | 2 | 2 | 24 | |||
| 25 | Кінцевик штанги | 7521-2919078 | 2 | 2 | 25 | |||
| 26 | Горіх | 7521-2907520 | 4 | 4 | 26 | |||
| 27 | Чохол | 7521-2917530 | 4 | 4 | 27 | |||
| 28 | Шплінт | 258296 | 2 | 2 | 28 | |||
| 29 | Шплінт 1,6х300 | 258302 | 2 | 2 | 29 | |||
| 30 | Диск | 7521-2907435 | 4 | 4 | 30 | |||
| 31 | Пневмогідравлічний циліндр підвіски | 75131-2917020-10 | 1 | 1 | 31 | |||
| 31 | Пневмогідравлічний циліндр підвіски | 75131-2917021-10 | 1 | 1 | 31 | |||
| 32 | Кільце | 7521-2919074 | 4 | 4 | 32 | |||
| 33 | Сальник штанги | 7521-2919072 | 4 | 4 | 33 | |||
| 34 | Подшипник ШСЛ- 130 | ШСЛ-130 | 2 | 2 | 34 | |||
| 35 | Штанга підвіски | 75131-2919016 | 1 | 1 | 35 | |||
| 36 | Кільце | 7521-2919066 | 4 | 4 | 36 | |||
| 37 | Диск 20L | 252161 | 2 | 2 | 37 | |||
| 38 | Спеціальний болт | 540М-2917498 | 2 | 2 | 38 |
