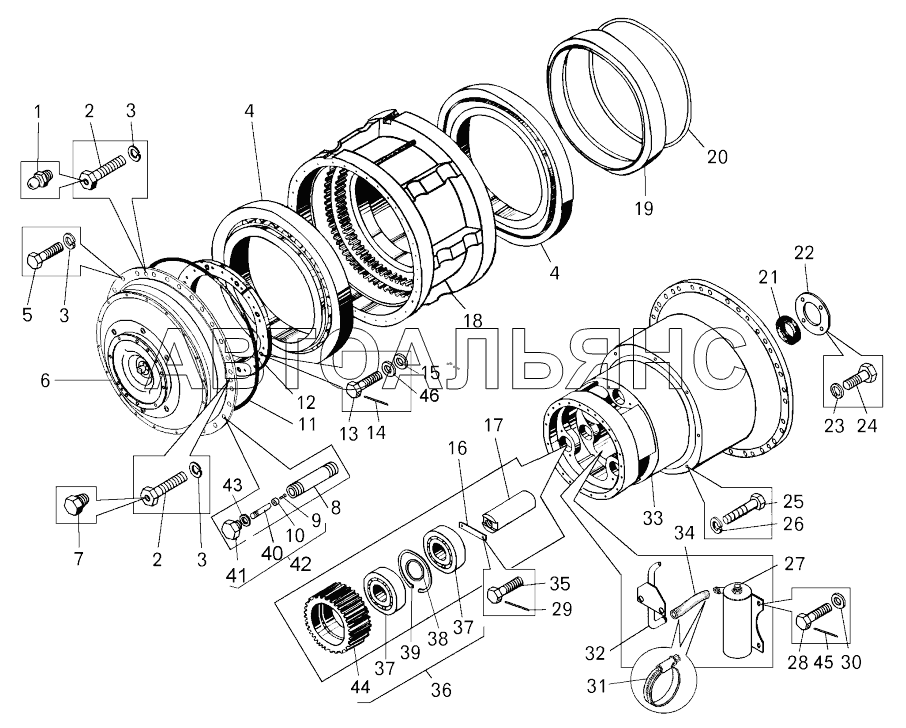

Редуктор електродвигуна-колеса (75132-2405010-10);Reducer of electromotor-wheel
100%
Назва деталі
Маслянка ГОСТ 19353-74
Заводський номер
1.3.Ц6хр
Кількість на модель
1
№
1
Назва деталі
Спеціальний болт
Заводський номер
7523-2919449
Кількість на модель
3
№
2
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
11
№
3
Назва деталі
Подшипник
Заводський номер
7512-3104710
Кількість на модель
2
№
4
Назва деталі
Подшипник
Заводський номер
6-10079/710М
Кількість на модель
2
№
4
Назва деталі
гвинт
Заводський номер
340752
Кількість на модель
8
№
5
Назва деталі
Перший ряд редуктора в зборі
Заводський номер
75132-2405250-03
Кількість на модель
1
№
6
Назва деталі
Затор
Заводський номер
262541
Кількість на модель
1
№
7
Назва деталі
Зливна трубка
Заводський номер
75132-2405102
Кількість на модель
3
№
8
Назва деталі
Гвинт
Заводський номер
220109
Кількість на модель
3
№
9
Назва деталі
Кільцевий магніт
Заводський номер
МНЖБ 1200К11х7х15
Кількість на модель
3
№
10
Назва деталі
Ущільнювальне кільце
Заводський номер
549А-2405516
Кількість на модель
1
№
11
Назва деталі
Опорне кільце
Заводський номер
75132-3104112
Кількість на модель
1
№
12
Назва деталі
Болт M3х20
Заводський номер
340855
Кількість на модель
24
№
13
Назва деталі
Шплінт 1,6х300
Заводський номер
258286
Кількість на модель
18
№
14
Назва деталі
Розпірне кільце
Заводський номер
75132-2405444
Кількість на модель
24
№
15
Назва деталі
Стопорна пластина
Заводський номер
7519-2405324
Кількість на модель
3
№
16
Назва деталі
Вісь супутника другого ряду
Заводський номер
75191-2405492
Кількість на модель
3
№
17
Назва деталі
Маточина моторного колеса в зборі
Заводський номер
75132-3104006-10
Кількість на модель
1
№
18
Назва деталі
Підманжетне кільце
Заводський номер
75191-3104114-22
Кількість на модель
1
№
19
Назва деталі
Підманжетне кільце
Заводський номер
75191-3104114-20
Кількість на модель
1
№
19
Назва деталі
Ущільнювальне кільце
Заводський номер
549А-3104118
Кількість на модель
1
№
20
Назва деталі
Армована манжета з пружиною
Заводський номер
1.2-145х175-4
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
75132-2405233
Кількість на модель
1
№
22
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
4
№
23
Назва деталі
Болт M10-6gх16
Заводський номер
201493
Кількість на модель
5
№
24
Назва деталі
Болт M16х70
Заводський номер
202127
Кількість на модель
8
№
25
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
8
№
26
Назва деталі
Правий фільтр
Заводський номер
75132-2405070
Кількість на модель
1
№
27
Назва деталі
Лівий фільтр
Заводський номер
75132-2405071
Кількість на модель
1
№
27
Назва деталі
Болт M3х10
Заводський номер
340230
Кількість на модель
4
№
28
Назва деталі
Шплінт 1,6х400
Заводський номер
258290
Кількість на модель
3
№
29
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
4
№
30
Назва деталі
Хомут NORMA TORRO
Заводський номер
TORROS25-40/1271
Кількість на модель
4
№
31
Назва деталі
Маслоуловлювач правий
Заводський номер
75132-3104150
Кількість на модель
1
№
32
Назва деталі
Маслоуловлювач лівий
Заводський номер
75132-3104151
Кількість на модель
1
№
32
Назва деталі
Корпус редуктора мотор-колеса
Заводський номер
75132-2405206
Кількість на модель
1
№
33
Назва деталі
З'єднувальний шланг
Заводський номер
75132-3104074
Кількість на модель
2
№
34
Назва деталі
гвинт
Заводський номер
206574
Кількість на модель
6
№
35
Назва деталі
Супутник другого ряду у зборі
Заводський номер
7519-2405430
Кількість на модель
3
№
36
Назва деталі
Подшипник
Заводський номер
53620H
Кількість на модель
6
№
37
Назва деталі
Кільце В215
Заводський номер
7519-2405443
Кількість на модель
3
№
38
Назва деталі
Дистанційне кільце
Заводський номер
75132-2405268-10
Кількість на модель
3
№
39
Назва деталі
Стебло
Заводський номер
75132-2405106
Кількість на модель
3
№
40
Назва деталі
Гайка М27х1.5
Заводський номер
344359
Кількість на модель
3
№
41
Назва деталі
Щуп у зборі
Заводський номер
75132-2405100
Кількість на модель
3
№
42
Назва деталі
Прокладка
Заводський номер
549А-1018442
Кількість на модель
3
№
43
Назва деталі
Супутник другого ряду
Заводський номер
7519-2405434
Кількість на модель
3
№
44
Назва деталі
Шплінт
Заводський номер
258269
Кількість на модель
2
№
45
Назва деталі
Диск
Заводський номер
342547
Кількість на модель
24
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Маслянка ГОСТ 19353-74 | 1.3.Ц6хр | 1 | 1 | 1 | |||
| 2 | Спеціальний болт | 7523-2919449 | 3 | 3 | 2 | |||
| 3 | Диск 24T | 252143 | 11 | 11 | 3 | |||
| 4 | Подшипник | 7512-3104710 | 2 | 2 | 4 | |||
| 4 | Подшипник | 6-10079/710М | 2 | 2 | 4 | |||
| 5 | гвинт | 340752 | 8 | 8 | 5 | |||
| 6 | Перший ряд редуктора в зборі | 75132-2405250-03 | 1 | 1 | 6 | |||
| 7 | Затор | 262541 | 1 | 1 | 7 | |||
| 8 | Зливна трубка | 75132-2405102 | 3 | 3 | 8 | |||
| 9 | Гвинт | 220109 | 3 | 3 | 9 | |||
| 10 | Кільцевий магніт | МНЖБ 1200К11х7х15 | 3 | 3 | 10 | |||
| 11 | Ущільнювальне кільце | 549А-2405516 | 1 | 1 | 11 | |||
| 12 | Опорне кільце | 75132-3104112 | 1 | 1 | 12 | |||
| 13 | Болт M3х20 | 340855 | 24 | 24 | 13 | |||
| 14 | Шплінт 1,6х300 | 258286 | 18 | 18 | 14 | |||
| 15 | Розпірне кільце | 75132-2405444 | 24 | 24 | 15 | |||
| 16 | Стопорна пластина | 7519-2405324 | 3 | 3 | 16 | |||
| 17 | Вісь супутника другого ряду | 75191-2405492 | 3 | 3 | 17 | |||
| 18 | Маточина моторного колеса в зборі | 75132-3104006-10 | 1 | 1 | 18 | |||
| 19 | Підманжетне кільце | 75191-3104114-22 | 1 | 1 | 19 | |||
| 19 | Підманжетне кільце | 75191-3104114-20 | 1 | 1 | 19 | |||
| 20 | Ущільнювальне кільце | 549А-3104118 | 1 | 1 | 20 | |||
| 21 | Армована манжета з пружиною | 1.2-145х175-4 | 1 | 1 | 21 | |||
| 22 | Кільце | 75132-2405233 | 1 | 1 | 22 | |||
| 23 | Диск 10L | 252156 | 4 | 4 | 23 | |||
| 24 | Болт M10-6gх16 | 201493 | 5 | 5 | 24 | |||
| 25 | Болт M16х70 | 202127 | 8 | 8 | 25 | |||
| 26 | Шайба 16.ОТ | 252139 | 8 | 8 | 26 | |||
| 27 | Правий фільтр | 75132-2405070 | 1 | 1 | 27 | |||
| 27 | Лівий фільтр | 75132-2405071 | 1 | 1 | 27 | |||
| 28 | Болт M3х10 | 340230 | 4 | 4 | 28 | |||
| 29 | Шплінт 1,6х400 | 258290 | 3 | 3 | 29 | |||
| 30 | Диск | 252006 | 4 | 4 | 30 | |||
| 31 | Хомут NORMA TORRO | TORROS25-40/1271 | 4 | 4 | 31 | |||
| 32 | Маслоуловлювач правий | 75132-3104150 | 1 | 1 | 32 | |||
| 32 | Маслоуловлювач лівий | 75132-3104151 | 1 | 1 | 32 | |||
| 33 | Корпус редуктора мотор-колеса | 75132-2405206 | 1 | 1 | 33 | |||
| 34 | З'єднувальний шланг | 75132-3104074 | 2 | 2 | 34 | |||
| 35 | гвинт | 206574 | 6 | 6 | 35 | |||
| 36 | Супутник другого ряду у зборі | 7519-2405430 | 3 | 3 | 36 | |||
| 37 | Подшипник | 53620H | 6 | 6 | 37 | |||
| 38 | Кільце В215 | 7519-2405443 | 3 | 3 | 38 | |||
| 39 | Дистанційне кільце | 75132-2405268-10 | 3 | 3 | 39 | |||
| 40 | Стебло | 75132-2405106 | 3 | 3 | 40 | |||
| 41 | Гайка М27х1.5 | 344359 | 3 | 3 | 41 | |||
| 42 | Щуп у зборі | 75132-2405100 | 3 | 3 | 42 | |||
| 43 | Прокладка | 549А-1018442 | 3 | 3 | 43 | |||
| 44 | Супутник другого ряду | 7519-2405434 | 3 | 3 | 44 | |||
| 45 | Шплінт | 258269 | 2 | 2 | 45 | |||
| 46 | Диск | 342547 | 24 | 24 | 46 |
