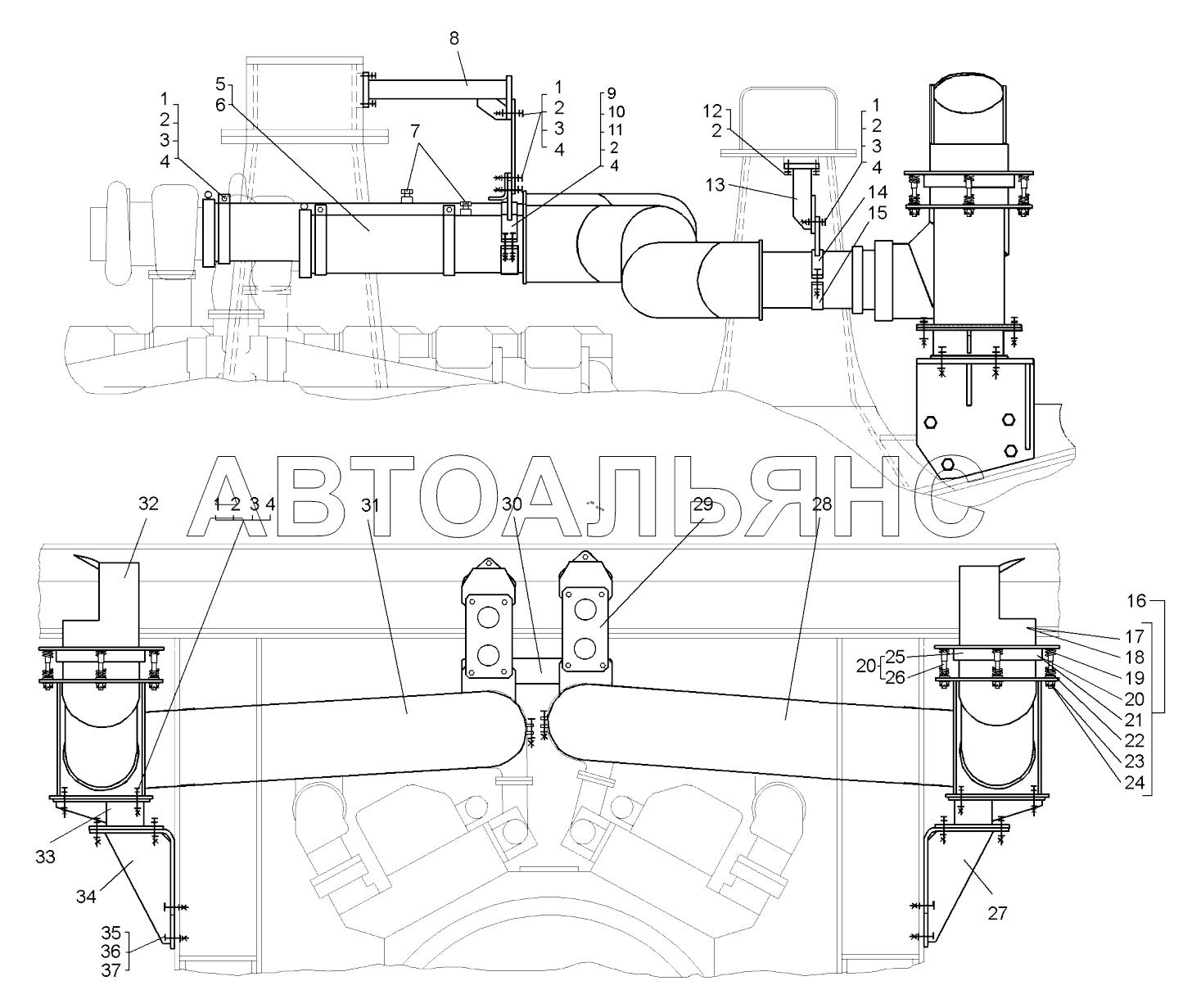

Монтаж системи випуску відпрацьованих газів (75131-1200003-20); Монтаж вихлопної системи
100%
Назва деталі
гвинт
Заводський номер
201542
Кількість на модель
20
№
1
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
32
№
2
Назва деталі
Диск
Заводський номер
252045
Кількість на модель
44
№
3
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
44
№
4
Назва деталі
Адаптер __NT__0__
Заводський номер
75131-1203184
Кількість на модель
2
№
5
Назва деталі
Металевий шланг
Заводський номер
MS 35150. PO50311
Кількість на модель
2
№
6
Назва деталі
Затор
Заводський номер
262541
Кількість на модель
2
№
7
Назва деталі
Лівий кронштейн
Заводський номер
75131-1203401
Кількість на модель
2
№
8
Назва деталі
Хомут
Заводський номер
75491-1203114
Кількість на модель
2
№
9
Назва деталі
Кронштейн
Заводський номер
75491-1203110
Кількість на модель
2
№
10
Назва деталі
гвинт
Заводський номер
340022
Кількість на модель
12
№
11
Назва деталі
Болт M12-6gх30
Заводський номер
201540
Кількість на модель
12
№
12
Назва деталі
Кронштейн
Заводський номер
75131-1203370-10
Кількість на модель
2
№
13
Назва деталі
Кронштейн
Заводський номер
75131-1203110
Кількість на модель
2
№
14
Назва деталі
Хомут
Заводський номер
75553-1203114
Кількість на модель
2
№
15
Назва деталі
Права труба з ущільнювальним пристроєм у зборі
Заводський номер
7512А-1203140
Кількість на модель
1
№
16
Назва деталі
Труба__NT__0__
Заводський номер
7512А-1203150
Кількість на модель
1
№
17
Назва деталі
Труба__NT__0__
Заводський номер
7512A-1203151
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
75553-1203646
Кількість на модель
2
№
18
Назва деталі
Пружина застібки
Заводський номер
540-8402532
Кількість на модель
8
№
19
Назва деталі
Корпус шарніра
Заводський номер
75131-1203620
Кількість на модель
2
№
20
Назва деталі
Кільце
Заводський номер
549Б-1203646
Кількість на модель
1
№
21
Назва деталі
Диск
Заводський номер
252039
Кількість на модель
16
№
22
Назва деталі
Гайка
Заводський номер
250868
Кількість на модель
8
№
23
Назва деталі
Шплінт 3,2х20
Заводський номер
258039
Кількість на модель
8
№
24
Назва деталі
Корпус шарніра
Заводський номер
75131-1203621
Кількість на модель
2
№
25
Назва деталі
Спеціальна шпилька
Заводський номер
549-1203614
Кількість на модель
8
№
26
Назва деталі
Правий кронштейн
Заводський номер
75131-1203250-20
Кількість на модель
1
№
27
Назва деталі
Вихлопна труба з теплоізоляцією, права
Заводський номер
75131-1203008-10
Кількість на модель
1
№
28
Назва деталі
Кронштейн
Заводський номер
75131-1203058
Кількість на модель
2
№
29
Назва деталі
Стійка
Заводський номер
75131-1203404
Кількість на модель
1
№
30
Назва деталі
Вихлопна труба з теплоізоляцією, ліва
Заводський номер
75131-1203009-10
Кількість на модель
1
№
31
Назва деталі
Труба з ущільнювальним пристроєм, ліва, у зборі
Заводський номер
7512А-1203141
Кількість на модель
1
№
32
Назва деталі
Кронштейн
Заводський номер
75131-1203650
Кількість на модель
2
№
33
Назва деталі
Лівий кронштейн
Заводський номер
75131-1203251-20
Кількість на модель
1
№
34
Назва деталі
гвинт
Заводський номер
340378
Кількість на модель
8
№
35
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
8
№
36
Назва деталі
Гайка MH
Заводський номер
250558
Кількість на модель
8
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 201542 | 20 | 20 | 1 | |||
| 2 | Гайка М12-6Н | 250514 | 32 | 32 | 2 | |||
| 3 | Диск | 252045 | 44 | 44 | 3 | |||
| 4 | Диск | 252137 | 44 | 44 | 4 | |||
| 5 | Адаптер __NT__0__ | 75131-1203184 | 2 | 2 | 5 | |||
| 6 | Металевий шланг | MS 35150. PO50311 | 2 | 2 | 6 | |||
| 7 | Затор | 262541 | 2 | 2 | 7 | |||
| 8 | Лівий кронштейн | 75131-1203401 | 2 | 2 | 8 | |||
| 9 | Хомут | 75491-1203114 | 2 | 2 | 9 | |||
| 10 | Кронштейн | 75491-1203110 | 2 | 2 | 10 | |||
| 11 | гвинт | 340022 | 12 | 12 | 11 | |||
| 12 | Болт M12-6gх30 | 201540 | 12 | 12 | 12 | |||
| 13 | Кронштейн | 75131-1203370-10 | 2 | 2 | 13 | |||
| 14 | Кронштейн | 75131-1203110 | 2 | 2 | 14 | |||
| 15 | Хомут | 75553-1203114 | 2 | 2 | 15 | |||
| 16 | Права труба з ущільнювальним пристроєм у зборі | 7512А-1203140 | 1 | 1 | 16 | |||
| 17 | Труба__NT__0__ | 7512А-1203150 | 1 | 1 | 17 | |||
| 17 | Труба__NT__0__ | 7512A-1203151 | 1 | 1 | 17 | |||
| 18 | Кільце | 75553-1203646 | 2 | 2 | 18 | |||
| 19 | Пружина застібки | 540-8402532 | 8 | 8 | 19 | |||
| 20 | Корпус шарніра | 75131-1203620 | 2 | 2 | 20 | |||
| 21 | Кільце | 549Б-1203646 | 1 | 1 | 21 | |||
| 22 | Диск | 252039 | 16 | 16 | 22 | |||
| 23 | Гайка | 250868 | 8 | 8 | 23 | |||
| 24 | Шплінт 3,2х20 | 258039 | 8 | 8 | 24 | |||
| 25 | Корпус шарніра | 75131-1203621 | 2 | 2 | 25 | |||
| 26 | Спеціальна шпилька | 549-1203614 | 8 | 8 | 26 | |||
| 27 | Правий кронштейн | 75131-1203250-20 | 1 | 1 | 27 | |||
| 28 | Вихлопна труба з теплоізоляцією, права | 75131-1203008-10 | 1 | 1 | 28 | |||
| 29 | Кронштейн | 75131-1203058 | 2 | 2 | 29 | |||
| 30 | Стійка | 75131-1203404 | 1 | 1 | 30 | |||
| 31 | Вихлопна труба з теплоізоляцією, ліва | 75131-1203009-10 | 1 | 1 | 31 | |||
| 32 | Труба з ущільнювальним пристроєм, ліва, у зборі | 7512А-1203141 | 1 | 1 | 32 | |||
| 33 | Кронштейн | 75131-1203650 | 2 | 2 | 33 | |||
| 34 | Лівий кронштейн | 75131-1203251-20 | 1 | 1 | 34 | |||
| 35 | гвинт | 340378 | 8 | 8 | 35 | |||
| 36 | Шайба 14.ОТ | 252138 | 8 | 8 | 36 | |||
| 37 | Гайка MH | 250558 | 8 | 8 | 37 |
