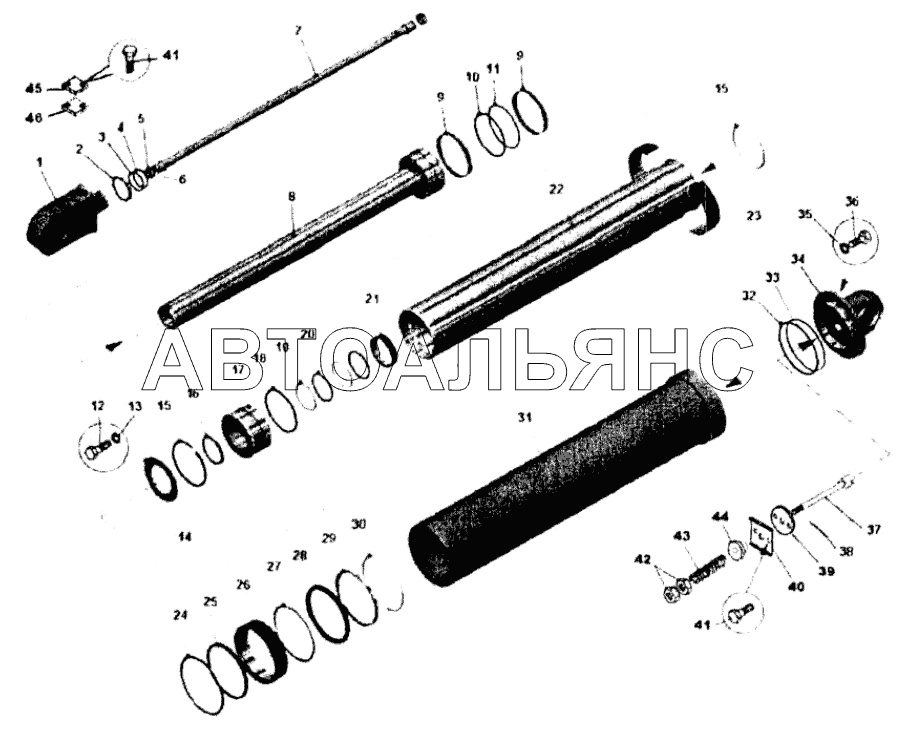

Циліндр механізму перекидання; циліндри підйомника
100%
Назва деталі
Головка циліндра
Заводський номер
75483-8603026
Кількість на модель
1
№
1
Назва деталі
Стопорне кільце головки
Заводський номер
540-8603126
Кількість на модель
1
№
2
Назва деталі
Захисна шайба
Заводський номер
7555E-8603089
Кількість на модель
1
№
3
Назва деталі
Кільце
Заводський номер
056-062-36-2-2
Кількість на модель
1
№
4
Назва деталі
Кільце
Заводський номер
027-032-30-2-2
Кількість на модель
№
5
Назва деталі
Захисна шайба
Заводський номер
7555E-8603091
Кількість на модель
№
6
Назва деталі
Внутрішня трубка циліндра
Заводський номер
7545-8603100
Кількість на модель
1
№
7
Назва деталі
Шток циліндра
Заводський номер
7545-8603043
Кількість на модель
1
№
8
Назва деталі
Опорне кільце
Заводський номер
E21T-140-15-3,5/15
Кількість на модель
№
9
Назва деталі
Кільце
Заводський номер
02-140
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
E11-140-15
Кількість на модель
1
№
11
Назва деталі
гвинт
Заводський номер
340178
Кількість на модель
№
12
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
4
№
13
Назва деталі
Опорне кільце
Заводський номер
7555-8603083
Кількість на модель
1
№
14
Назва деталі
Обмежувальне кільце
Заводський номер
7555-8603086
Кількість на модель
№
15
Назва деталі
Прибиральник
Заводський номер
7555-8603406
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
7555-8603071-10
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
130-140-58-2-2
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
E01-080-5
Кількість на модель
2
№
19
Назва деталі
Кільце
Заводський номер
340
Кількість на модель
2
№
20
Назва деталі
Опорне кільце
Заводський номер
Е22Т-080-30-3,0/15
Кількість на модель
1
№
21
Назва деталі
Труба__NT__0__
Заводський номер
7545-8603064
Кількість на модель
1
№
22
Назва деталі
Направляюча
Заводський номер
7555-8603401
Кількість на модель
1
№
23
Назва деталі
Опорне кільце
Заводський номер
7555-8603568
Кількість на модель
1
№
24
Назва деталі
Прибиральник
Заводський номер
7555-8603407
Кількість на модель
1
№
25
Назва деталі
Направляюча
Заводський номер
7555-8603370
Кількість на модель
1
№
26
Назва деталі
Захисне кільце
Заводський номер
7555-8603410
Кількість на модель
1
№
27
Назва деталі
Манжета
Заводський номер
7555-8603404
Кількість на модель
1
№
28
Назва деталі
Проставка
Заводський номер
7555-8603408
Кількість на модель
1
№
29
Назва деталі
Обмежувальне кільце
Заводський номер
7555-8603548
Кількість на модель
1
№
30
Назва деталі
Труба циліндра
Заводський номер
7545-8603020
Кількість на модель
1
№
31
Назва деталі
Кільце- -
Заводський номер
165-175-58-2-2
Кількість на модель
1
№
32
Назва деталі
Захисна шайба
Заводський номер
7555E-8603090
Кількість на модель
1
№
33
Назва деталі
Кришка циліндра
Заводський номер
7555-8603058-01
Кількість на модель
1
№
34
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
16
№
35
Назва деталі
гвинт
Заводський номер
340378
Кількість на модель
16
№
36
Назва деталі
Стрижень
Заводський номер
7555B-8603059
Кількість на модель
1
№
37
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258013
Кількість на модель
1
№
38
Назва деталі
Пластина
Заводський номер
7555B-8603096
Кількість на модель
1
№
39
Назва деталі
Пластина
Заводський номер
7555B-8606224
Кількість на модель
1
№
40
Назва деталі
Болт M10-6gх16
Заводський номер
201493
Кількість на модель
6
№
41
Назва деталі
Гайка М10-6Н
Заводський номер
250612
Кількість на модель
2
№
42
Назва деталі
Пружина
Заводський номер
75481-1133058
Кількість на модель
1
№
43
Назва деталі
Клапан
Заводський номер
7555B-8603069
Кількість на модель
1
№
44
Назва деталі
Пластина
Заводський номер
7555-8606224
Кількість на модель
2
№
45
Назва деталі
Прокладка
Заводський номер
75306-8606319
Кількість на модель
2
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Головка циліндра | 75483-8603026 | 1 | 1 | 1 | |||
| 2 | Стопорне кільце головки | 540-8603126 | 1 | 1 | 2 | |||
| 3 | Захисна шайба | 7555E-8603089 | 1 | 1 | 3 | |||
| 4 | Кільце | 056-062-36-2-2 | 1 | 1 | 4 | |||
| 5 | Кільце | 027-032-30-2-2 | 5 | |||||
| 6 | Захисна шайба | 7555E-8603091 | 6 | |||||
| 7 | Внутрішня трубка циліндра | 7545-8603100 | 1 | 1 | 7 | |||
| 8 | Шток циліндра | 7545-8603043 | 1 | 1 | 8 | |||
| 9 | Опорне кільце | E21T-140-15-3,5/15 | 9 | |||||
| 10 | Кільце | 02-140 | 1 | 1 | 10 | |||
| 11 | Кільце | E11-140-15 | 1 | 1 | 11 | |||
| 12 | гвинт | 340178 | 12 | |||||
| 13 | Диск 10L | 252156 | 4 | 4 | 13 | |||
| 14 | Опорне кільце | 7555-8603083 | 1 | 1 | 14 | |||
| 15 | Обмежувальне кільце | 7555-8603086 | 15 | |||||
| 16 | Прибиральник | 7555-8603406 | 1 | 1 | 16 | |||
| 17 | Втулка | 7555-8603071-10 | 1 | 1 | 17 | |||
| 18 | Кільце | 130-140-58-2-2 | 1 | 1 | 18 | |||
| 19 | Кільце | E01-080-5 | 2 | 2 | 19 | |||
| 20 | Кільце | 340 | 2 | 2 | 20 | |||
| 21 | Опорне кільце | Е22Т-080-30-3,0/15 | 1 | 1 | 21 | |||
| 22 | Труба__NT__0__ | 7545-8603064 | 1 | 1 | 22 | |||
| 23 | Направляюча | 7555-8603401 | 1 | 1 | 23 | |||
| 24 | Опорне кільце | 7555-8603568 | 1 | 1 | 24 | |||
| 25 | Прибиральник | 7555-8603407 | 1 | 1 | 25 | |||
| 26 | Направляюча | 7555-8603370 | 1 | 1 | 26 | |||
| 27 | Захисне кільце | 7555-8603410 | 1 | 1 | 27 | |||
| 28 | Манжета | 7555-8603404 | 1 | 1 | 28 | |||
| 29 | Проставка | 7555-8603408 | 1 | 1 | 29 | |||
| 30 | Обмежувальне кільце | 7555-8603548 | 1 | 1 | 30 | |||
| 31 | Труба циліндра | 7545-8603020 | 1 | 1 | 31 | |||
| 32 | Кільце- - | 165-175-58-2-2 | 1 | 1 | 32 | |||
| 33 | Захисна шайба | 7555E-8603090 | 1 | 1 | 33 | |||
| 34 | Кришка циліндра | 7555-8603058-01 | 1 | 1 | 34 | |||
| 35 | Шайба 14.ОТ | 252138 | 16 | 16 | 35 | |||
| 36 | гвинт | 340378 | 16 | 16 | 36 | |||
| 37 | Стрижень | 7555B-8603059 | 1 | 1 | 37 | |||
| 38 | Шплінт __NT__0__х__NT__1__ | 258013 | 1 | 1 | 38 | |||
| 39 | Пластина | 7555B-8603096 | 1 | 1 | 39 | |||
| 40 | Пластина | 7555B-8606224 | 1 | 1 | 40 | |||
| 41 | Болт M10-6gх16 | 201493 | 6 | 6 | 41 | |||
| 42 | Гайка М10-6Н | 250612 | 2 | 2 | 42 | |||
| 43 | Пружина | 75481-1133058 | 1 | 1 | 43 | |||
| 44 | Клапан | 7555B-8603069 | 1 | 1 | 44 | |||
| 45 | Пластина | 7555-8606224 | 2 | 2 | 45 | |||
| 46 | Прокладка | 75306-8606319 | 2 | 2 | 46 |
