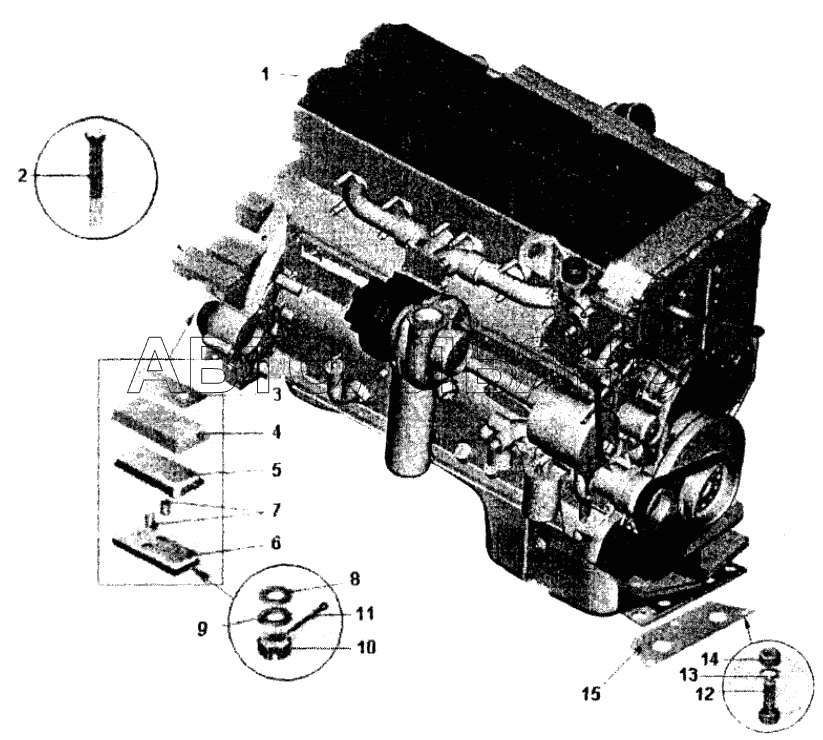

Встановлення двигуна;Mounting of engine
100%
Назва деталі
Двигун із кронштейнами
Заводський номер
75450-1000004
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
340407
Кількість на модель
4
№
2
Назва деталі
Регулювальна прокладка
Заводський номер
7548-1001428
Кількість на модель
4
№
3
Назва деталі
Захисний кожух
Заводський номер
7548-1001432
Кількість на модель
2
№
4
Назва деталі
Верхній амортизатор
Заводський номер
7548-1001410
Кількість на модель
2
№
5
Назва деталі
Нижній амортизатор
Заводський номер
7548-1001420
Кількість на модель
2
№
6
Назва деталі
Штифт
Заводський номер
343623
Кількість на модель
4
№
7
Назва деталі
Диск
Заводський номер
252046
Кількість на модель
4
№
8
Назва деталі
Диск
Заводський номер
252016
Кількість на модель
8
№
9
Назва деталі
Гайка М14-6Н
Заводський номер
37-1625
Кількість на модель
8
№
10
Назва деталі
Шплінт 3,2х25
Заводський номер
258040
Кількість на модель
4
№
11
Назва деталі
Болт M16-6gх40
Заводський номер
202119
Кількість на модель
3
№
12
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
3
№
13
Назва деталі
Гайка MH
Заводський номер
250560
Кількість на модель
3
№
14
Назва деталі
Регулювальна прокладка
Заводський номер
7548-1001429
Кількість на модель
4
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Двигун із кронштейнами | 75450-1000004 | 1 | 1 | 1 | |||
| 2 | гвинт | 340407 | 4 | 4 | 2 | |||
| 3 | Регулювальна прокладка | 7548-1001428 | 4 | 4 | 3 | |||
| 4 | Захисний кожух | 7548-1001432 | 2 | 2 | 4 | |||
| 5 | Верхній амортизатор | 7548-1001410 | 2 | 2 | 5 | |||
| 6 | Нижній амортизатор | 7548-1001420 | 2 | 2 | 6 | |||
| 7 | Штифт | 343623 | 4 | 4 | 7 | |||
| 8 | Диск | 252046 | 4 | 4 | 8 | |||
| 9 | Диск | 252016 | 8 | 8 | 9 | |||
| 10 | Гайка М14-6Н | 37-1625 | 8 | 8 | 10 | |||
| 11 | Шплінт 3,2х25 | 258040 | 4 | 4 | 11 | |||
| 12 | Болт M16-6gх40 | 202119 | 3 | 3 | 12 | |||
| 13 | Шайба 16.ОТ | 252139 | 3 | 3 | 13 | |||
| 14 | Гайка MH | 250560 | 3 | 3 | 14 | |||
| 15 | Регулювальна прокладка | 7548-1001429 | 4 | 4 | 15 |
