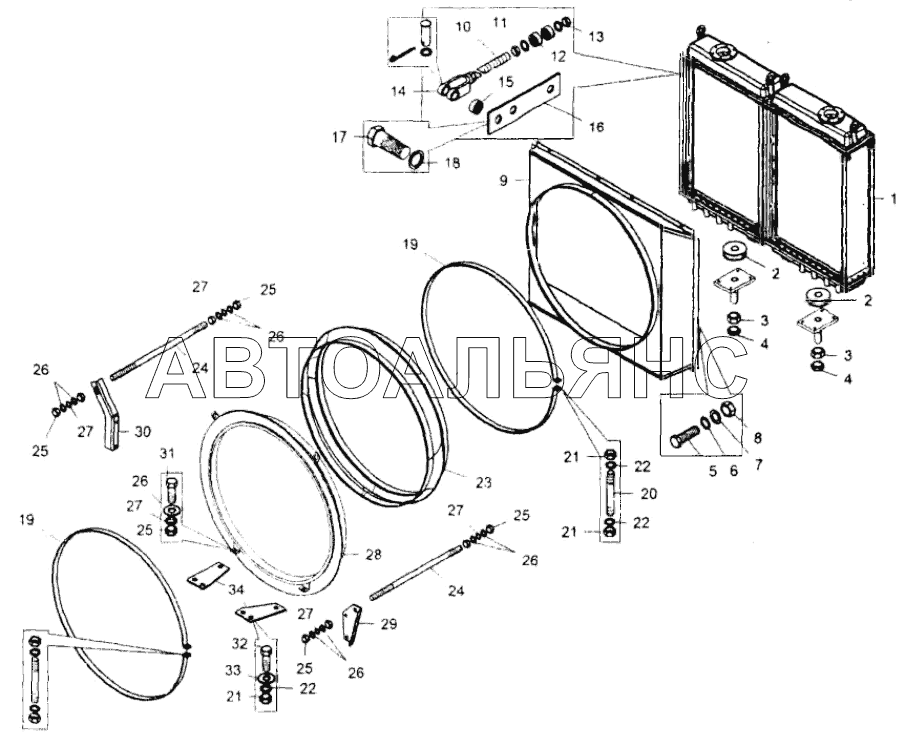

Монтаж системи охолодження двигуна. Вигляд 1;Mounting of the engine cooling system. View 1
100%
Назва деталі
Блок радіаторів
Заводський номер
75450-1300008-10
Кількість на модель
1
№
1
Назва деталі
Амортизатор
Заводський номер
549Б-1001285
Кількість на модель
4
№
2
Назва деталі
Гайка
Заводський номер
342476
Кількість на модель
2
№
3
Назва деталі
Гайка
Заводський номер
342477
Кількість на модель
2
№
4
Назва деталі
гвинт
Заводський номер
201457
Кількість на модель
48
№
5
Назва деталі
Диск 8T
Заводський номер
252135
Кількість на модель
57
№
6
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Диск
Заводський номер
342515
Кількість на модель
12
№
7
Назва деталі
Гайка
Заводський номер
250510
Кількість на модель
12
№
8
Гайка М8х1,25х8 S13 обміднена 406.1008102 250510, ГАЗ/КАМАЗ випускний колектор
Виробник
RedLorry
Ціна
9.5 ₴
Наявність
В наявності
Заводський номер
406.1008102 250510
Назва деталі
Кожух вентилятора
Заводський номер
75450-1309010-10
Кількість на модель
1
№
9
Назва деталі
Тяга кріплення радіатора
Заводський номер
755-1302035
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
252047
Кількість на модель
4
№
11
Назва деталі
Подушка
Заводський номер
5496-1302060
Кількість на модель
4
№
12
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
250561
Кількість на модель
6
№
13
Назва деталі
Вилка штока
Заводський номер
540-3519138
Кількість на модель
2
№
14
Назва деталі
Втулка
Заводський номер
75211-1302039
Кількість на модель
4
№
15
Назва деталі
Пластина
Заводський номер
75450-1302159
Кількість на модель
2
№
16
Назва деталі
Болт M- x
Заводський номер
201587
Кількість на модель
4
№
17
Назва деталі
Шайба 14.ОТ
Заводський номер
252138
Кількість на модель
4
№
18
Назва деталі
Хомут
Заводський номер
75450-1309200
Кількість на модель
4
№
19
Назва деталі
Тяга
Заводський номер
549Б-1309150
Кількість на модель
4
№
20
Назва деталі
Гайка М10-6Н
Заводський номер
250512
Кількість на модель
18
№
21
Назва деталі
Диск
Заводський номер
252136
Кількість на модель
18
№
22
Шайба пружинна 10 (гровер) оцинкована 1/05168/77
Виробник
RedLorry
Ціна
0.61 ₴
Наявність
В наявності
Заводський номер
1/05168/77
Назва деталі
Ущільнювач
Заводський номер
75553-1309072
Кількість на модель
2
№
23
Назва деталі
Тяга
Заводський номер
75450-1309068
Кількість на модель
2
№
24
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
10
№
25
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
8
№
26
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
4
№
27
Назва деталі
Задня обшивка
Заводський номер
75450-1309035-20
Кількість на модель
28
№
28
Назва деталі
Кронштейн
Заводський номер
75450-1309092-10
Кількість на модель
1
№
29
Назва деталі
Кронштейн
Заводський номер
75450-1303191-10
Кількість на модель
1
№
30
Назва деталі
гвинт
Заводський номер
201543
Кількість на модель
6
№
31
Назва деталі
Болт M10-6gх60
Заводський номер
201501
Кількість на модель
4
№
32
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
10
№
33
Назва деталі
Основа кронштейна
Заводський номер
75450-1309056
Кількість на модель
2
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Блок радіаторів | 75450-1300008-10 | 1 | 1 | 1 | |||||||||||||||||||||
| 2 | Амортизатор | 549Б-1001285 | 4 | 4 | 2 | |||||||||||||||||||||
| 3 | Гайка | 342476 | 2 | 2 | 3 | |||||||||||||||||||||
| 4 | Гайка | 342477 | 2 | 2 | 4 | |||||||||||||||||||||
| 5 | гвинт | 201457 | 48 | 48 | 5 | |||||||||||||||||||||
| 6 | Диск 8T | 252135 | 57 | 57 | 6 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 7 | Диск | 342515 | 12 | 12 | 7 | |||||||||||||||||||||
| 8 | Гайка | 250510 | 12 | 12 | 8 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 9 | Кожух вентилятора | 75450-1309010-10 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Тяга кріплення радіатора | 755-1302035 | 2 | 2 | 10 | |||||||||||||||||||||
| 11 | Диск | 252047 | 4 | 4 | 11 | |||||||||||||||||||||
| 12 | Подушка | 5496-1302060 | 4 | 4 | 12 | |||||||||||||||||||||
| 13 | Гайка М16х1,5-6Н | 250561 | 6 | 6 | 13 | |||||||||||||||||||||
| 14 | Вилка штока | 540-3519138 | 2 | 2 | 14 | |||||||||||||||||||||
| 15 | Втулка | 75211-1302039 | 4 | 4 | 15 | |||||||||||||||||||||
| 16 | Пластина | 75450-1302159 | 2 | 2 | 16 | |||||||||||||||||||||
| 17 | Болт M- x | 201587 | 4 | 4 | 17 | |||||||||||||||||||||
| 18 | Шайба 14.ОТ | 252138 | 4 | 4 | 18 | |||||||||||||||||||||
| 19 | Хомут | 75450-1309200 | 4 | 4 | 19 | |||||||||||||||||||||
| 20 | Тяга | 549Б-1309150 | 4 | 4 | 20 | |||||||||||||||||||||
| 21 | Гайка М10-6Н | 250512 | 18 | 18 | 21 | |||||||||||||||||||||
| 22 | Диск | 252136 | 18 | 18 | 22 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 23 | Ущільнювач | 75553-1309072 | 2 | 2 | 23 | |||||||||||||||||||||
| 24 | Тяга | 75450-1309068 | 2 | 2 | 24 | |||||||||||||||||||||
| 25 | Гайка М12-6Н | 250514 | 10 | 10 | 25 | |||||||||||||||||||||
| 26 | Диск | 252007 | 8 | 8 | 26 | |||||||||||||||||||||
| 27 | Диск | 252137 | 4 | 4 | 27 | |||||||||||||||||||||
| 28 | Задня обшивка | 75450-1309035-20 | 28 | 28 | 28 | |||||||||||||||||||||
| 29 | Кронштейн | 75450-1309092-10 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Кронштейн | 75450-1303191-10 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | гвинт | 201543 | 6 | 6 | 31 | |||||||||||||||||||||
| 32 | Болт M10-6gх60 | 201501 | 4 | 4 | 32 | |||||||||||||||||||||
| 33 | Диск | 252006 | 10 | 10 | 33 | |||||||||||||||||||||
| 34 | Основа кронштейна | 75450-1309056 | 2 | 2 | 34 | |||||||||||||||||||||
