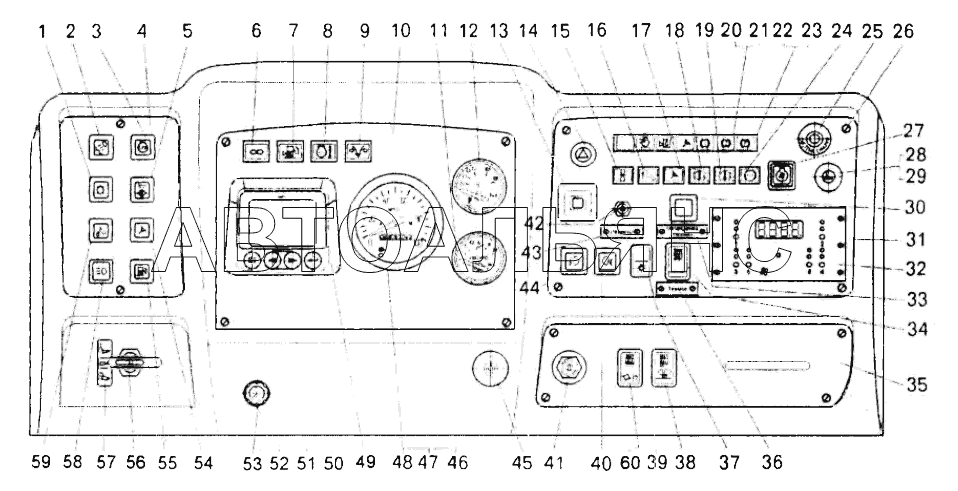

Встановлення приладової панелі; Монтаж приладової панелі
100%
Назва деталі
Вимикач системи керування ГМП
Заводський номер
7920-3710052
Кількість на модель
1
№
1
Назва деталі
Вимикач підсвічування сходів
Заводський номер
7513-3710211
Кількість на модель
1
№
2
Назва деталі
Вимикач зупинки двигуна
Заводський номер
75481-3710212
Кількість на модель
1
№
3
Назва деталі
Ліва панель приладів
Заводський номер
7555A-5325011-10
Кількість на модель
1
№
4
Назва деталі
Перемикач перевірки ламп
Заводський номер
75473-3710087
Кількість на модель
1
№
5
Назва деталі
Контрольна лампа
Заводський номер
2212.3803-07
Кількість на модель
1
№
6
Назва деталі
Контрольна лампа
Заводський номер
24.3803-07
Кількість на модель
1
№
6
Назва деталі
Контрольна лампа
Заводський номер
24.3803-132
Кількість на модель
1
№
7
Назва деталі
Контрольна лампа резервного рівня палива
Заводський номер
75131-3803115
Кількість на модель
1
№
7
Назва деталі
Контрольна лампа рівня охолоджувальної рідини двигуна
Заводський номер
79261-3803110
Кількість на модель
1
№
8
Назва деталі
Контрольна лампа
Заводський номер
24.3803-131
Кількість на модель
1
№
8
Назва деталі
Контрольна лампа аварійного тиску повітря
Заводський номер
7822-3803121
Кількість на модель
1
№
9
Назва деталі
Контрольна лампа
Заводський номер
24 3603-183
Кількість на модель
1
№
9
Назва деталі
Середня панель приладів
Заводський номер
75450-5325080
Кількість на модель
1
№
10
Назва деталі
Покажчик
Заводський номер
ЭИ8059M-14
Кількість на модель
1
№
11
Назва деталі
Покажчик
Заводський номер
ЭИ 8058M-5
Кількість на модель
1
№
12
Назва деталі
Табло
Заводський номер
ЦИКС.467845.004
Кількість на модель
1
№
13
Назва деталі
Вимикач аварійної сигналізації
Заводський номер
32.3710M
Кількість на модель
1
№
14
Назва деталі
Контрольна лампа блокування ГТ
Заводський номер
75481-3803214
Кількість на модель
1
№
15
Назва деталі
Контрольна лампа
Заводський номер
24.3803-182
Кількість на модель
1
№
15
Назва деталі
Контрольна лампа підйому платформи
Заводський номер
75570-3803148
Кількість на модель
1
№
16
Назва деталі
Контрольна лампа засмічення фільтрів рульового управління
Заводський номер
75570-3803086
Кількість на модель
1
№
17
Назва деталі
Ліхтар контрольної лампи __NT__0__
Заводський номер
75473-3803019
Кількість на модель
№
18
Назва деталі
Контрольна лампа
Заводський номер
24.3803-187
Кількість на модель
1
№
18
Назва деталі
Контрольна лампа аварійної температури ММОТ
Заводський номер
75473-3803119
Кількість на модель
1
№
19
Назва деталі
Контрольна лампа
Заводський номер
24.3803-186
Кількість на модель
1
№
19
Назва деталі
Блок контрольних ламп
Заводський номер
БКЛ.3808-04
Кількість на модель
1
№
20
Назва деталі
Планка
Заводський номер
ИБМЯ 754342.018-16
Кількість на модель
1
№
21
Назва деталі
Гвинт М104-6gх__NT__2__
Заводський номер
220051
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
252002
Кількість на модель
2
№
23
Назва деталі
Контрольна лампа засмічення фільтрів ММОТ
Заводський номер
7528-3803129
Кількість на модель
1
№
24
Назва деталі
Контрольна лампа
Заводський номер
24.3803-185
Кількість на модель
1
№
24
Назва деталі
Кнопка системи змащення
Заводський номер
Кнопка системы смазки
Кількість на модель
1
№
25
Назва деталі
Гвинт Mx
Заводський номер
Е39410-01
Кількість на модель
14
№
26
Назва деталі
Вимикач вентилятора двигуна
Заводський номер
75406-3710202
Кількість на модель
1
№
27
Назва деталі
Прикурювач
Заводський номер
11.3725
Кількість на модель
1
№
28
Назва деталі
Лампа
Заводський номер
А24-2
Кількість на модель
1
№
29
Назва деталі
Вимикач
Заводський номер
861.3710-10.00
Кількість на модель
1
№
30
Назва деталі
Права панель приладів
Заводський номер
75450-5325010-20
Кількість на модель
1
№
31
Назва деталі
Базовий модуль системи контролю тиску повітря в шинах
Заводський номер
Базовый модуль
Кількість на модель
1
№
32
Назва деталі
Табличка
Заводський номер
7555G-3903062
Кількість на модель
1
№
33
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П147-09.17
Кількість на модель
1
№
34
Назва деталі
Права накладка
Заводський номер
7555А-5325720-10
Кількість на модель
1
№
35
Назва деталі
Табличка
Заводський номер
75281-3903064
Кількість на модель
1
№
36
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
0974-01.02
Кількість на модель
1
№
37
Назва деталі
Перемикач обігрівача
Заводський номер
П147-04.36
Кількість на модель
1
№
38
Назва деталі
Перемикач обігріву кабіни
Заводський номер
75481-3710230
Кількість на модель
1
№
39
Назва деталі
Вимикач
Заводський номер
861.3710-02.04
Кількість на модель
1
№
40
Назва деталі
Замок-вимикач
Заводський номер
ВК856
Кількість на модель
1
№
41
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
3612761
Кількість на модель
1
№
42
Назва деталі
Табличка
Заводський номер
75474-3903317
Кількість на модель
1
№
43
Назва деталі
Вимикач
Заводський номер
861.3710-10.03
Кількість на модель
1
№
44
Назва деталі
Аварійний сигналізатор
Заводський номер
СА-1 АДЮИ.453686.001
Кількість на модель
1
№
45
Назва деталі
Прилад, що показує швидкість
Заводський номер
87.3802
Кількість на модель
1
№
46
Назва деталі
Прилад
Заводський номер
ПА8046-3
Кількість на модель
1
№
46
Назва деталі
Кришка роз'єму
Заводський номер
87.3802002
Кількість на модель
1
№
47
Назва деталі
Гвинт
Заводський номер
ТХ193-004
Кількість на модель
№
48
Назва деталі
Дисплей POWERVIEW PV101A
Заводський номер
78.70.0244
Кількість на модель
1
№
49
Назва деталі
Ручка вимикача
Заводський номер
7522-3709013
Кількість на модель
1
№
50
Назва деталі
Вимикач
Заводський номер
ВК416М-01
Кількість на модель
1
№
51
Назва деталі
Гайка М1-6х10Н
Заводський номер
250513
Кількість на модель
1
№
52
Назва деталі
Гвинт
Заводський номер
341425
Кількість на модель
1
№
53
Назва деталі
Вимикач дублюючого приводу керма
Заводський номер
7822-3710060
Кількість на модель
1
№
54
Назва деталі
Вимикач паливного насоса
Заводський номер
7528-3710220
Кількість на модель
1
№
55
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
ПК-1 02
Кількість на модель
1
№
56
Назва деталі
Табличка
Заводський номер
75303-3903076
Кількість на модель
1
№
57
Назва деталі
Вимикач фари-прожектора
Заводський номер
78221-3710210
Кількість на модель
1
№
58
Назва деталі
Вимикач блокування опускання платформи
Заводський номер
75481-3710080
Кількість на модель
1
№
59
Назва деталі
Рамка вимикачів
Заводський номер
5336-3710015
Кількість на модель
1
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вимикач системи керування ГМП | 7920-3710052 | 1 | 1 | 1 | |||
| 2 | Вимикач підсвічування сходів | 7513-3710211 | 1 | 1 | 2 | |||
| 3 | Вимикач зупинки двигуна | 75481-3710212 | 1 | 1 | 3 | |||
| 4 | Ліва панель приладів | 7555A-5325011-10 | 1 | 1 | 4 | |||
| 5 | Перемикач перевірки ламп | 75473-3710087 | 1 | 1 | 5 | |||
| 6 | Контрольна лампа | 2212.3803-07 | 1 | 1 | 6 | |||
| 6 | Контрольна лампа | 24.3803-07 | 1 | 1 | 6 | |||
| 7 | Контрольна лампа | 24.3803-132 | 1 | 1 | 7 | |||
| 7 | Контрольна лампа резервного рівня палива | 75131-3803115 | 1 | 1 | 7 | |||
| 8 | Контрольна лампа рівня охолоджувальної рідини двигуна | 79261-3803110 | 1 | 1 | 8 | |||
| 8 | Контрольна лампа | 24.3803-131 | 1 | 1 | 8 | |||
| 9 | Контрольна лампа аварійного тиску повітря | 7822-3803121 | 1 | 1 | 9 | |||
| 9 | Контрольна лампа | 24 3603-183 | 1 | 1 | 9 | |||
| 10 | Середня панель приладів | 75450-5325080 | 1 | 1 | 10 | |||
| 11 | Покажчик | ЭИ8059M-14 | 1 | 1 | 11 | |||
| 12 | Покажчик | ЭИ 8058M-5 | 1 | 1 | 12 | |||
| 13 | Табло | ЦИКС.467845.004 | 1 | 1 | 13 | |||
| 14 | Вимикач аварійної сигналізації | 32.3710M | 1 | 1 | 14 | |||
| 15 | Контрольна лампа блокування ГТ | 75481-3803214 | 1 | 1 | 15 | |||
| 15 | Контрольна лампа | 24.3803-182 | 1 | 1 | 15 | |||
| 16 | Контрольна лампа підйому платформи | 75570-3803148 | 1 | 1 | 16 | |||
| 17 | Контрольна лампа засмічення фільтрів рульового управління | 75570-3803086 | 1 | 1 | 17 | |||
| 18 | Ліхтар контрольної лампи __NT__0__ | 75473-3803019 | 18 | |||||
| 18 | Контрольна лампа | 24.3803-187 | 1 | 1 | 18 | |||
| 19 | Контрольна лампа аварійної температури ММОТ | 75473-3803119 | 1 | 1 | 19 | |||
| 19 | Контрольна лампа | 24.3803-186 | 1 | 1 | 19 | |||
| 20 | Блок контрольних ламп | БКЛ.3808-04 | 1 | 1 | 20 | |||
| 21 | Планка | ИБМЯ 754342.018-16 | 1 | 1 | 21 | |||
| 22 | Гвинт М104-6gх__NT__2__ | 220051 | 2 | 2 | 22 | |||
| 23 | Диск | 252002 | 2 | 2 | 23 | |||
| 24 | Контрольна лампа засмічення фільтрів ММОТ | 7528-3803129 | 1 | 1 | 24 | |||
| 24 | Контрольна лампа | 24.3803-185 | 1 | 1 | 24 | |||
| 25 | Кнопка системи змащення | Кнопка системы смазки | 1 | 1 | 25 | |||
| 26 | Гвинт Mx | Е39410-01 | 14 | 14 | 26 | |||
| 27 | Вимикач вентилятора двигуна | 75406-3710202 | 1 | 1 | 27 | |||
| 28 | Прикурювач | 11.3725 | 1 | 1 | 28 | |||
| 29 | Лампа | А24-2 | 1 | 1 | 29 | |||
| 30 | Вимикач | 861.3710-10.00 | 1 | 1 | 30 | |||
| 31 | Права панель приладів | 75450-5325010-20 | 1 | 1 | 31 | |||
| 32 | Базовий модуль системи контролю тиску повітря в шинах | Базовый модуль | 1 | 1 | 32 | |||
| 33 | Табличка | 7555G-3903062 | 1 | 1 | 33 | |||
| 34 | ПЕРЕКЛЮЧАТЕЛЬ | П147-09.17 | 1 | 1 | 34 | |||
| 35 | Права накладка | 7555А-5325720-10 | 1 | 1 | 35 | |||
| 36 | Табличка | 75281-3903064 | 1 | 1 | 36 | |||
| 37 | ПЕРЕКЛЮЧАТЕЛЬ | 0974-01.02 | 1 | 1 | 37 | |||
| 38 | Перемикач обігрівача | П147-04.36 | 1 | 1 | 38 | |||
| 39 | Перемикач обігріву кабіни | 75481-3710230 | 1 | 1 | 39 | |||
| 40 | Вимикач | 861.3710-02.04 | 1 | 1 | 40 | |||
| 41 | Замок-вимикач | ВК856 | 1 | 1 | 41 | |||
| 42 | ПЕРЕКЛЮЧАТЕЛЬ | 3612761 | 1 | 1 | 42 | |||
| 43 | Табличка | 75474-3903317 | 1 | 1 | 43 | |||
| 44 | Вимикач | 861.3710-10.03 | 1 | 1 | 44 | |||
| 45 | Аварійний сигналізатор | СА-1 АДЮИ.453686.001 | 1 | 1 | 45 | |||
| 46 | Прилад, що показує швидкість | 87.3802 | 1 | 1 | 46 | |||
| 46 | Прилад | ПА8046-3 | 1 | 1 | 46 | |||
| 47 | Кришка роз'єму | 87.3802002 | 1 | 1 | 47 | |||
| 48 | Гвинт | ТХ193-004 | 48 | |||||
| 49 | Дисплей POWERVIEW PV101A | 78.70.0244 | 1 | 1 | 49 | |||
| 50 | Ручка вимикача | 7522-3709013 | 1 | 1 | 50 | |||
| 51 | Вимикач | ВК416М-01 | 1 | 1 | 51 | |||
| 52 | Гайка М1-6х10Н | 250513 | 1 | 1 | 52 | |||
| 53 | Гвинт | 341425 | 1 | 1 | 53 | |||
| 54 | Вимикач дублюючого приводу керма | 7822-3710060 | 1 | 1 | 54 | |||
| 55 | Вимикач паливного насоса | 7528-3710220 | 1 | 1 | 55 | |||
| 56 | ПЕРЕКЛЮЧАТЕЛЬ | ПК-1 02 | 1 | 1 | 56 | |||
| 57 | Табличка | 75303-3903076 | 1 | 1 | 57 | |||
| 58 | Вимикач фари-прожектора | 78221-3710210 | 1 | 1 | 58 | |||
| 59 | Вимикач блокування опускання платформи | 75481-3710080 | 1 | 1 | 59 | |||
| 60 | Рамка вимикачів | 5336-3710015 | 1 | 1 | 60 |
