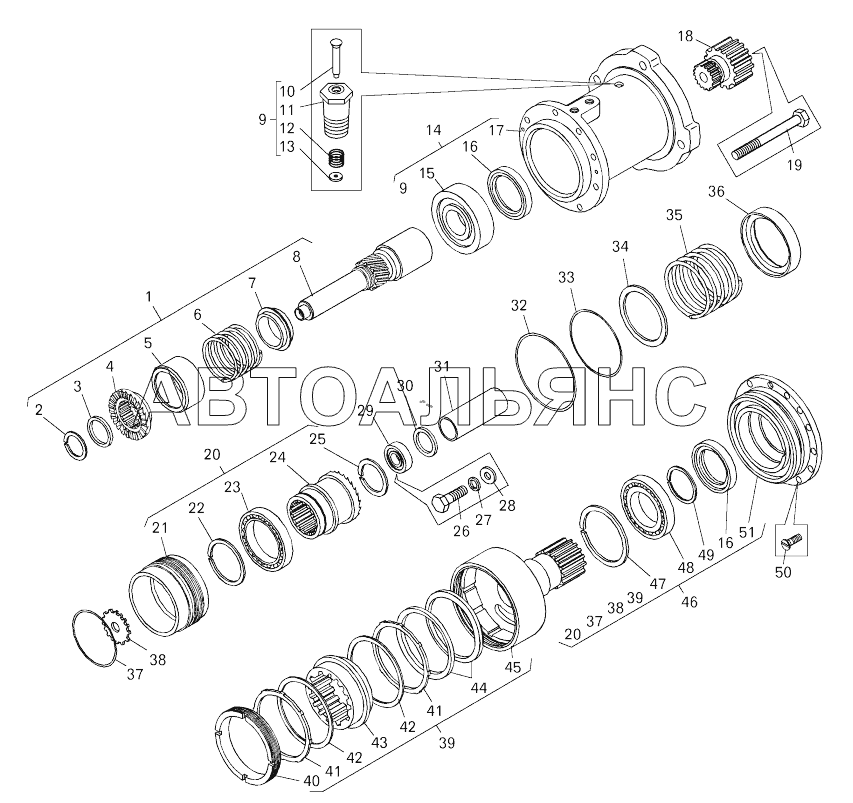

Привід пневмостартера; Pneumatic starter drive
100%
Назва деталі
Вал приводу в зборі
Заводський номер
7549-1026260
Кількість на модель
1
№
1
Назва деталі
Кільце
Заводський номер
500-3502134
Кількість на модель
1
№
2
Назва деталі
Опорне кільце
Заводський номер
7549-1026264
Кількість на модель
1
№
3
Назва деталі
Ведена напівмуфта
Заводський номер
7549-1026262
Кількість на модель
1
№
4
Назва деталі
Корпус пружини
Заводський номер
7549-1026263
Кількість на модель
1
№
5
Назва деталі
Пружина муфти
Заводський номер
7549-1026265
Кількість на модель
1
№
6
Назва деталі
Опора пружини
Заводський номер
7549-1026266-10
Кількість на модель
1
№
7
Назва деталі
Корпус приводного вала
Заводський номер
7549-1026261-10
Кількість на модель
1
№
8
Назва деталі
Сапун у зборі
Заводський номер
7549-1026413
Кількість на модель
1
№
9
Назва деталі
Мильний розчин
Заводський номер
7549-1026414
Кількість на модель
1
№
10
Назва деталі
Корпус
Заводський номер
7549-1026415
Кількість на модель
1
№
11
Назва деталі
Пружина мила
Заводський номер
7549-1026416
Кількість на модель
1
№
12
Назва деталі
Опора
Заводський номер
7549-1026417
Кількість на модель
1
№
13
Назва деталі
Корпус приводу з підшипником
Заводський номер
7549-1026270
Кількість на модель
1
№
14
Назва деталі
Подшипник
Заводський номер
80210АК
Кількість на модель
1
№
15
Назва деталі
Манжета
Заводський номер
1,2-50х70-3
Кількість на модель
1
№
16
Назва деталі
Корпус приводу
Заводський номер
75481-1026271
Кількість на модель
1
№
17
Назва деталі
Шестерня стартера
Заводський номер
7555-1026201
Кількість на модель
1
№
18
Назва деталі
Болт (84002700)
Заводський номер
340027
Кількість на модель
1
№
19
Назва деталі
Напівмуфта в зборі
Заводський номер
7549-1026250
Кількість на модель
1
№
20
Назва деталі
Поршень
Заводський номер
7549-1026251
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
9590-8530684
Кількість на модель
1
№
22
Назва деталі
Подшипник
Заводський номер
6-1000912Л
Кількість на модель
1
№
23
Назва деталі
Ведуча напівмуфта
Заводський номер
7549-1026252
Кількість на модель
1
№
24
Назва деталі
Кільце Б
Заводський номер
549-3401538
Кількість на модель
1
№
25
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
1
№
26
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
1
№
27
Назва деталі
Диск
Заводський номер
252006
Кількість на модель
1
№
28
Назва деталі
Подшипник
Заводський номер
70-180203АК1
Кількість на модель
1
№
29
Назва деталі
Кільце
Заводський номер
7549-1026202
Кількість на модель
1
№
30
Назва деталі
Втулка
Заводський номер
7549-1026203
Кількість на модель
1
№
31
Назва деталі
Кільце
Заводський номер
104-110-36-2-3
Кількість на модель
1
№
32
Назва деталі
Кільце
Заводський номер
090-096-36-2-3
Кількість на модель
1
№
33
Назва деталі
Опора пружини
Заводський номер
7549-1026209
Кількість на модель
1
№
34
Назва деталі
Пружина
Заводський номер
7549-1026207
Кількість на модель
1
№
35
Назва деталі
Опорне кільце
Заводський номер
7549-1026206-10
Кількість на модель
1
№
36
Назва деталі
Кільце ГОСТ / ГОСТ
Заводський номер
075-080-30-2-2
Кількість на модель
1
№
37
Назва деталі
Шліцьове кільце
Заводський номер
7549-1026221-01
Кількість на модель
1
№
38
Назва деталі
Вал-шестерня у зборі
Заводський номер
7549-1026230
Кількість на модель
1
№
39
Назва деталі
Різьбове кільце
Заводський номер
7549-1026236
Кількість на модель
1
№
40
Назва деталі
Ведене кільце
Заводський номер
7549-1026233
Кількість на модель
2
№
41
Назва деталі
Фрикційне кільце
Заводський номер
7549-1026234
Кількість на модель
2
№
42
Назва деталі
Коронна шестерня
Заводський номер
7549-1026232
Кількість на модель
1
№
43
Назва деталі
Пружина
Заводський номер
7549-1026235
Кількість на модель
2
№
44
Назва деталі
Вал шестерни
Заводський номер
7549-1026231
Кількість на модель
1
№
45
Назва деталі
Редуктор у зборі
Заводський номер
7549-1026220
Кількість на модель
1
№
46
Назва деталі
Стопорна шайба кулькового підшипника
Заводський номер
525-1701034
Кількість на модель
1
№
47
Назва деталі
Подшипник
Заводський номер
110А
Кількість на модель
1
№
48
Назва деталі
Кільце
Заводський номер
549-3401539
Кількість на модель
1
№
49
Назва деталі
Гвинт
Заводський номер
223039
Кількість на модель
2
№
50
Назва деталі
Корпус
Заводський номер
7549-1026222
Кількість на модель
1
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал приводу в зборі | 7549-1026260 | 1 | 1 | 1 | |||
| 2 | Кільце | 500-3502134 | 1 | 1 | 2 | |||
| 3 | Опорне кільце | 7549-1026264 | 1 | 1 | 3 | |||
| 4 | Ведена напівмуфта | 7549-1026262 | 1 | 1 | 4 | |||
| 5 | Корпус пружини | 7549-1026263 | 1 | 1 | 5 | |||
| 6 | Пружина муфти | 7549-1026265 | 1 | 1 | 6 | |||
| 7 | Опора пружини | 7549-1026266-10 | 1 | 1 | 7 | |||
| 8 | Корпус приводного вала | 7549-1026261-10 | 1 | 1 | 8 | |||
| 9 | Сапун у зборі | 7549-1026413 | 1 | 1 | 9 | |||
| 10 | Мильний розчин | 7549-1026414 | 1 | 1 | 10 | |||
| 11 | Корпус | 7549-1026415 | 1 | 1 | 11 | |||
| 12 | Пружина мила | 7549-1026416 | 1 | 1 | 12 | |||
| 13 | Опора | 7549-1026417 | 1 | 1 | 13 | |||
| 14 | Корпус приводу з підшипником | 7549-1026270 | 1 | 1 | 14 | |||
| 15 | Подшипник | 80210АК | 1 | 1 | 15 | |||
| 16 | Манжета | 1,2-50х70-3 | 1 | 1 | 16 | |||
| 17 | Корпус приводу | 75481-1026271 | 1 | 1 | 17 | |||
| 18 | Шестерня стартера | 7555-1026201 | 1 | 1 | 18 | |||
| 19 | Болт (84002700) | 340027 | 1 | 1 | 19 | |||
| 20 | Напівмуфта в зборі | 7549-1026250 | 1 | 1 | 20 | |||
| 21 | Поршень | 7549-1026251 | 1 | 1 | 21 | |||
| 22 | Кільце | 9590-8530684 | 1 | 1 | 22 | |||
| 23 | Подшипник | 6-1000912Л | 1 | 1 | 23 | |||
| 24 | Ведуча напівмуфта | 7549-1026252 | 1 | 1 | 24 | |||
| 25 | Кільце Б | 549-3401538 | 1 | 1 | 25 | |||
| 26 | гвинт | 201495 | 1 | 1 | 26 | |||
| 27 | Диск 10L | 252156 | 1 | 1 | 27 | |||
| 28 | Диск | 252006 | 1 | 1 | 28 | |||
| 29 | Подшипник | 70-180203АК1 | 1 | 1 | 29 | |||
| 30 | Кільце | 7549-1026202 | 1 | 1 | 30 | |||
| 31 | Втулка | 7549-1026203 | 1 | 1 | 31 | |||
| 32 | Кільце | 104-110-36-2-3 | 1 | 1 | 32 | |||
| 33 | Кільце | 090-096-36-2-3 | 1 | 1 | 33 | |||
| 34 | Опора пружини | 7549-1026209 | 1 | 1 | 34 | |||
| 35 | Пружина | 7549-1026207 | 1 | 1 | 35 | |||
| 36 | Опорне кільце | 7549-1026206-10 | 1 | 1 | 36 | |||
| 37 | Кільце ГОСТ / ГОСТ | 075-080-30-2-2 | 1 | 1 | 37 | |||
| 38 | Шліцьове кільце | 7549-1026221-01 | 1 | 1 | 38 | |||
| 39 | Вал-шестерня у зборі | 7549-1026230 | 1 | 1 | 39 | |||
| 40 | Різьбове кільце | 7549-1026236 | 1 | 1 | 40 | |||
| 41 | Ведене кільце | 7549-1026233 | 2 | 2 | 41 | |||
| 42 | Фрикційне кільце | 7549-1026234 | 2 | 2 | 42 | |||
| 43 | Коронна шестерня | 7549-1026232 | 1 | 1 | 43 | |||
| 44 | Пружина | 7549-1026235 | 2 | 2 | 44 | |||
| 45 | Вал шестерни | 7549-1026231 | 1 | 1 | 45 | |||
| 46 | Редуктор у зборі | 7549-1026220 | 1 | 1 | 46 | |||
| 47 | Стопорна шайба кулькового підшипника | 525-1701034 | 1 | 1 | 47 | |||
| 48 | Подшипник | 110А | 1 | 1 | 48 | |||
| 49 | Кільце | 549-3401539 | 1 | 1 | 49 | |||
| 50 | Гвинт | 223039 | 2 | 2 | 50 | |||
| 51 | Корпус | 7549-1026222 | 1 | 1 | 51 |
