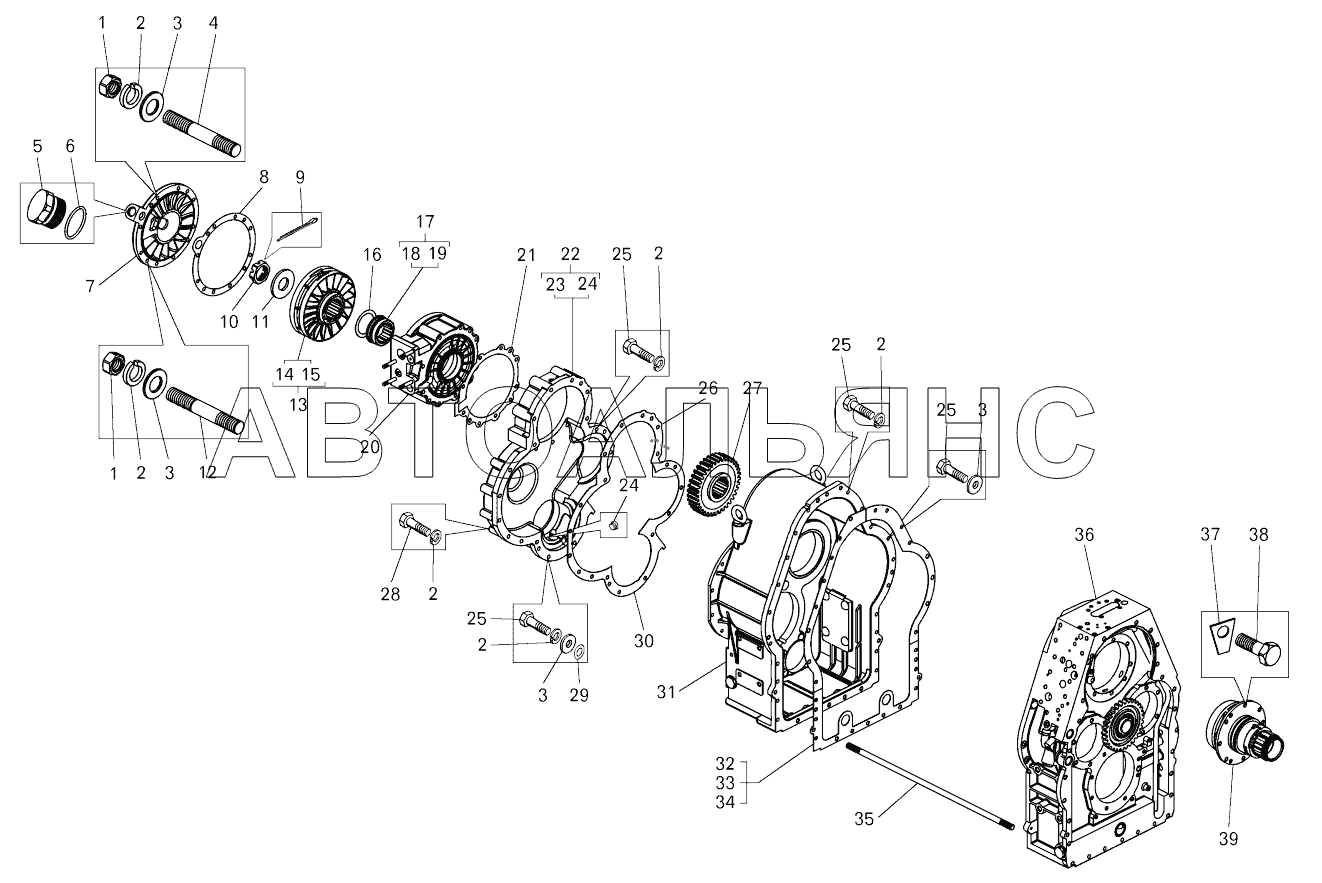

Коробка передач. Картери, встановлення гальма-ретардера;Gearbox. Casings, mounting of brake-retarder
100%
Назва деталі
Гайка М12-6Н
Заводський номер
250514
Кількість на модель
28
№
1
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
87
№
2
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
16
№
3
Назва деталі
Шпилька М12х245
Заводський номер
341063
Кількість на модель
7
№
4
Назва деталі
Пробка М33х1, 5
Заводський номер
344300
Кількість на модель
1
№
5
Назва деталі
Кільце
Заводський номер
030-035-30-2-6
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
7555-3572152
Кількість на модель
1
№
7
Назва деталі
Прокладка кришки
Заводський номер
7555-3572158
Кількість на модель
1
№
8
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258088
Кількість на модель
5
№
9
Назва деталі
Гайка
Заводський номер
375110
Кількість на модель
5
№
10
Назва деталі
Диск
Заводський номер
7548-1701378
Кількість на модель
4
№
11
Назва деталі
Шпилька
Заводський номер
341076
Кількість на модель
4
№
12
Назва деталі
Ротор у зборі
Заводський номер
75551-3572140
Кількість на модель
1
№
13
Назва деталі
Ротор
Заводський номер
7555-3572142
Кількість на модель
1
№
14
Назва деталі
Пастка
Заводський номер
7555-3572114
Кількість на модель
1
№
15
Назва деталі
Розпірка
Заводський номер
7555-3572126
Кількість на модель
10
№
16
Назва деталі
Втулка в зборі
Заводський номер
7555-3572116
Кількість на модель
1
№
17
Назва деталі
Втулка
Заводський номер
7555-3572117
Кількість на модель
1
№
18
Назва деталі
Кільце
Заводський номер
7555-3572120
Кількість на модель
2
№
19
Назва деталі
Корпус гальма-сповільнювача з перехідною плитою
Заводський номер
7555-3572008
Кількість на модель
1
№
20
Назва деталі
Прокладка корпусу
Заводський номер
7555-3572018
Кількість на модель
1
№
21
Назва деталі
Кришка шестерень приводу реверсивного вала
Заводський номер
7547-1701490
Кількість на модель
1
№
22
Назва деталі
Кришка
Заводський номер
7547-1701492
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
7548-3802066
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
340022
Кількість на модель
23
№
25
Назва деталі
Верхня прокладка
Заводський номер
7548-1701496
Кількість на модель
1
№
26
Назва деталі
Ведуча шестерня приводу реверсивного вала
Заводський номер
7555-1701582
Кількість на модель
1
№
27
Назва деталі
Болт M12-6gx100
Заводський номер
200379
Кількість на модель
5
№
28
Назва деталі
Кільце
Заводський номер
012-016-25-2-6
Кількість на модель
2
№
29
Назва деталі
Нижня прокладка
Заводський номер
7548-1701497
Кількість на модель
1
№
30
Назва деталі
Картер коробки передач
Заводський номер
7547-1701310
Кількість на модель
1
№
31
Назва деталі
Нижня прокладка
Заводський номер
7548-1701317
Кількість на модель
1
№
32
Назва деталі
Права прокладка
Заводський номер
7548-1701318
Кількість на модель
1
№
33
Назва деталі
Ліва прокладка
Заводський номер
7548-1701319
Кількість на модель
1
№
34
Назва деталі
Шпилька
Заводський номер
341135
Кількість на модель
5
№
35
Назва деталі
Картер гідромеханічної передачі
Заводський номер
7547-1701320
Кількість на модель
1
№
36
Назва деталі
Стопорна пластина
Заводський номер
342773
Кількість на модель
16
№
37
Назва деталі
Болт M12-6gх30
Заводський номер
201540
Кількість на модель
8
№
38
Назва деталі
Маточина гідротрансформатора в зборі
Заводський номер
7548-1709150-11
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка М12-6Н | 250514 | 28 | 28 | 1 | |||
| 2 | Диск | 252137 | 87 | 87 | 2 | |||
| 3 | Диск | 252007 | 16 | 16 | 3 | |||
| 4 | Шпилька М12х245 | 341063 | 7 | 7 | 4 | |||
| 5 | Пробка М33х1, 5 | 344300 | 1 | 1 | 5 | |||
| 6 | Кільце | 030-035-30-2-6 | 1 | 1 | 6 | |||
| 7 | Кришка | 7555-3572152 | 1 | 1 | 7 | |||
| 8 | Прокладка кришки | 7555-3572158 | 1 | 1 | 8 | |||
| 9 | Шплінт __NT__0__х__NT__1__ | 258088 | 5 | 5 | 9 | |||
| 10 | Гайка | 375110 | 5 | 5 | 10 | |||
| 11 | Диск | 7548-1701378 | 4 | 4 | 11 | |||
| 12 | Шпилька | 341076 | 4 | 4 | 12 | |||
| 13 | Ротор у зборі | 75551-3572140 | 1 | 1 | 13 | |||
| 14 | Ротор | 7555-3572142 | 1 | 1 | 14 | |||
| 15 | Пастка | 7555-3572114 | 1 | 1 | 15 | |||
| 16 | Розпірка | 7555-3572126 | 10 | 10 | 16 | |||
| 17 | Втулка в зборі | 7555-3572116 | 1 | 1 | 17 | |||
| 18 | Втулка | 7555-3572117 | 1 | 1 | 18 | |||
| 19 | Кільце | 7555-3572120 | 2 | 2 | 19 | |||
| 20 | Корпус гальма-сповільнювача з перехідною плитою | 7555-3572008 | 1 | 1 | 20 | |||
| 21 | Прокладка корпусу | 7555-3572018 | 1 | 1 | 21 | |||
| 22 | Кришка шестерень приводу реверсивного вала | 7547-1701490 | 1 | 1 | 22 | |||
| 23 | Кришка | 7547-1701492 | 1 | 1 | 23 | |||
| 24 | Втулка | 7548-3802066 | 1 | 1 | 24 | |||
| 25 | гвинт | 340022 | 23 | 23 | 25 | |||
| 26 | Верхня прокладка | 7548-1701496 | 1 | 1 | 26 | |||
| 27 | Ведуча шестерня приводу реверсивного вала | 7555-1701582 | 1 | 1 | 27 | |||
| 28 | Болт M12-6gx100 | 200379 | 5 | 5 | 28 | |||
| 29 | Кільце | 012-016-25-2-6 | 2 | 2 | 29 | |||
| 30 | Нижня прокладка | 7548-1701497 | 1 | 1 | 30 | |||
| 31 | Картер коробки передач | 7547-1701310 | 1 | 1 | 31 | |||
| 32 | Нижня прокладка | 7548-1701317 | 1 | 1 | 32 | |||
| 33 | Права прокладка | 7548-1701318 | 1 | 1 | 33 | |||
| 34 | Ліва прокладка | 7548-1701319 | 1 | 1 | 34 | |||
| 35 | Шпилька | 341135 | 5 | 5 | 35 | |||
| 36 | Картер гідромеханічної передачі | 7547-1701320 | 1 | 1 | 36 | |||
| 37 | Стопорна пластина | 342773 | 16 | 16 | 37 | |||
| 38 | Болт M12-6gх30 | 201540 | 8 | 8 | 38 | |||
| 39 | Маточина гідротрансформатора в зборі | 7548-1709150-11 | 1 | 1 | 39 |
