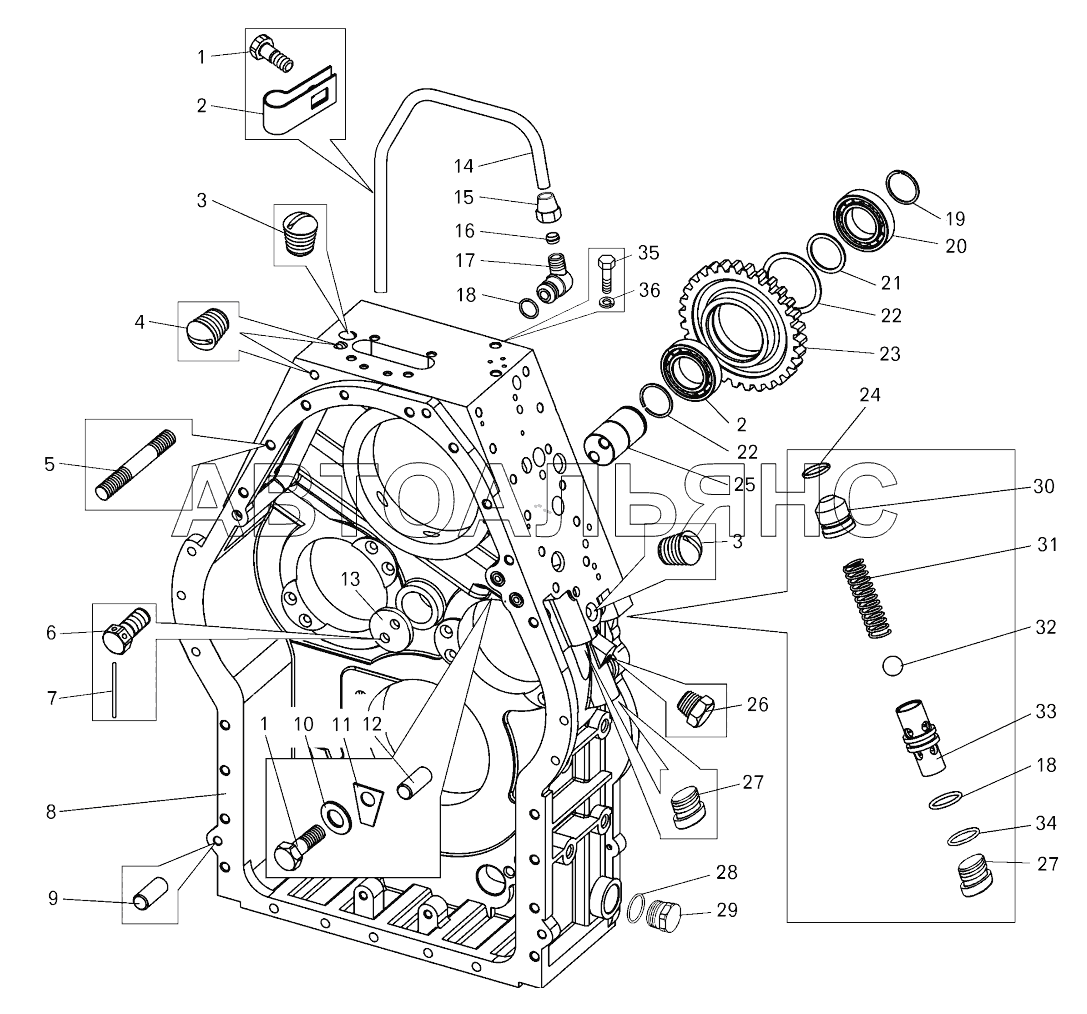

Корпус гідромеханічної передачі; Hydromechanical gear casing
100%
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
3
№
1
Назва деталі
Кляммер
Заводський номер
344611
Кількість на модель
2
№
2
Назва деталі
Пробка КГ __NT__0__
Заводський номер
262534
Кількість на модель
2
№
3
Назва деталі
Пробка КГ 1/8"
Заводський номер
262531
Кількість на модель
2
№
4
Назва деталі
Шпилька
Заводський номер
341069
Кількість на модель
17
№
5
Назва деталі
гвинт
Заводський номер
340370
Кількість на модель
2
№
6
Назва деталі
Шплінт 1,2х150
Заводський номер
258252
Кількість на модель
1
№
7
Назва деталі
Картер гідромеханічної передачі
Заводський номер
7547-1701322
Кількість на модель
1
№
8
Назва деталі
Штифт
Заводський номер
343555
Кількість на модель
5
№
9
Назва деталі
Диск
Заводський номер
252039
Кількість на модель
1
№
10
Назва деталі
Тарілка
Заводський номер
342765
Кількість на модель
1
№
11
Назва деталі
Штифт
Заводський номер
343532
Кількість на модель
1
№
12
Назва деталі
Опорна шайба
Заводський номер
75551-1767198
Кількість на модель
1
№
13
Назва деталі
Труба__NT__0__
Заводський номер
7548-1712672
Кількість на модель
1
№
14
Назва деталі
Гайка
Заводський номер
344811
Кількість на модель
1
№
15
Назва деталі
Конусна муфта
Заводський номер
379276
Кількість на модель
1
№
16
Назва деталі
Кутник
Заводський номер
7548-1712674
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
024-030-36-2-6
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
549-3401539
Кількість на модель
2
№
19
Назва деталі
Подшипник
Заводський номер
210 А
Кількість на модель
2
№
20
Назва деталі
Розпірне кільце
Заводський номер
7548-1767038
Кількість на модель
1
№
21
Назва деталі
Опорне кільце
Заводський номер
6411-2907459
Кількість на модель
1
№
22
Назва деталі
Шестерня
Заводський номер
7548-1767032
Кількість на модель
1
№
23
Назва деталі
Кільце
Заводський номер
020-025-30-2-6
Кількість на модель
1
№
24
Назва деталі
Ось
Заводський номер
7548-1767074
Кількість на модель
1
№
25
Назва деталі
Пробка КГ 1/4"
Заводський номер
262542
Кількість на модель
2
№
26
Назва деталі
Пробка М33х1, 5
Заводський номер
344300
Кількість на модель
3
№
27
Назва деталі
Кільце
Заводський номер
040-045-30-2-6
Кількість на модель
1
№
28
Назва деталі
Затор
Заводський номер
344373
Кількість на модель
1
№
29
Назва деталі
Опора
Заводський номер
7548-1712366-10
Кількість на модель
1
№
30
Назва деталі
Пружина
Заводський номер
7548-1712432
Кількість на модель
1
№
31
Назва деталі
Жовтий
Заводський номер
17,462-60 ± 100
Кількість на модель
1
№
32
Назва деталі
Сідло
Заводський номер
7548-1712362-10
Кількість на модель
1
№
33
Назва деталі
Кільце
Заводський номер
030-035-30-2-6
Кількість на модель
1
№
34
Назва деталі
Болт M12-6gх25
Заводський номер
201538
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
252007
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | 201495 | 3 | 3 | 1 | |||
| 2 | Кляммер | 344611 | 2 | 2 | 2 | |||
| 3 | Пробка КГ __NT__0__ | 262534 | 2 | 2 | 3 | |||
| 4 | Пробка КГ 1/8" | 262531 | 2 | 2 | 4 | |||
| 5 | Шпилька | 341069 | 17 | 17 | 5 | |||
| 6 | гвинт | 340370 | 2 | 2 | 6 | |||
| 7 | Шплінт 1,2х150 | 258252 | 1 | 1 | 7 | |||
| 8 | Картер гідромеханічної передачі | 7547-1701322 | 1 | 1 | 8 | |||
| 9 | Штифт | 343555 | 5 | 5 | 9 | |||
| 10 | Диск | 252039 | 1 | 1 | 10 | |||
| 11 | Тарілка | 342765 | 1 | 1 | 11 | |||
| 12 | Штифт | 343532 | 1 | 1 | 12 | |||
| 13 | Опорна шайба | 75551-1767198 | 1 | 1 | 13 | |||
| 14 | Труба__NT__0__ | 7548-1712672 | 1 | 1 | 14 | |||
| 15 | Гайка | 344811 | 1 | 1 | 15 | |||
| 16 | Конусна муфта | 379276 | 1 | 1 | 16 | |||
| 17 | Кутник | 7548-1712674 | 1 | 1 | 17 | |||
| 18 | Кільце | 024-030-36-2-6 | 2 | 2 | 18 | |||
| 19 | Кільце | 549-3401539 | 2 | 2 | 19 | |||
| 20 | Подшипник | 210 А | 2 | 2 | 20 | |||
| 21 | Розпірне кільце | 7548-1767038 | 1 | 1 | 21 | |||
| 22 | Опорне кільце | 6411-2907459 | 1 | 1 | 22 | |||
| 23 | Шестерня | 7548-1767032 | 1 | 1 | 23 | |||
| 24 | Кільце | 020-025-30-2-6 | 1 | 1 | 24 | |||
| 25 | Ось | 7548-1767074 | 1 | 1 | 25 | |||
| 26 | Пробка КГ 1/4" | 262542 | 2 | 2 | 26 | |||
| 27 | Пробка М33х1, 5 | 344300 | 3 | 3 | 27 | |||
| 28 | Кільце | 040-045-30-2-6 | 1 | 1 | 28 | |||
| 29 | Затор | 344373 | 1 | 1 | 29 | |||
| 30 | Опора | 7548-1712366-10 | 1 | 1 | 30 | |||
| 31 | Пружина | 7548-1712432 | 1 | 1 | 31 | |||
| 32 | Жовтий | 17,462-60 ± 100 | 1 | 1 | 32 | |||
| 33 | Сідло | 7548-1712362-10 | 1 | 1 | 33 | |||
| 34 | Кільце | 030-035-30-2-6 | 1 | 1 | 34 | |||
| 35 | Болт M12-6gх25 | 201538 | 2 | 2 | 35 | |||
| 36 | Диск | 252007 | 2 | 2 | 36 |
