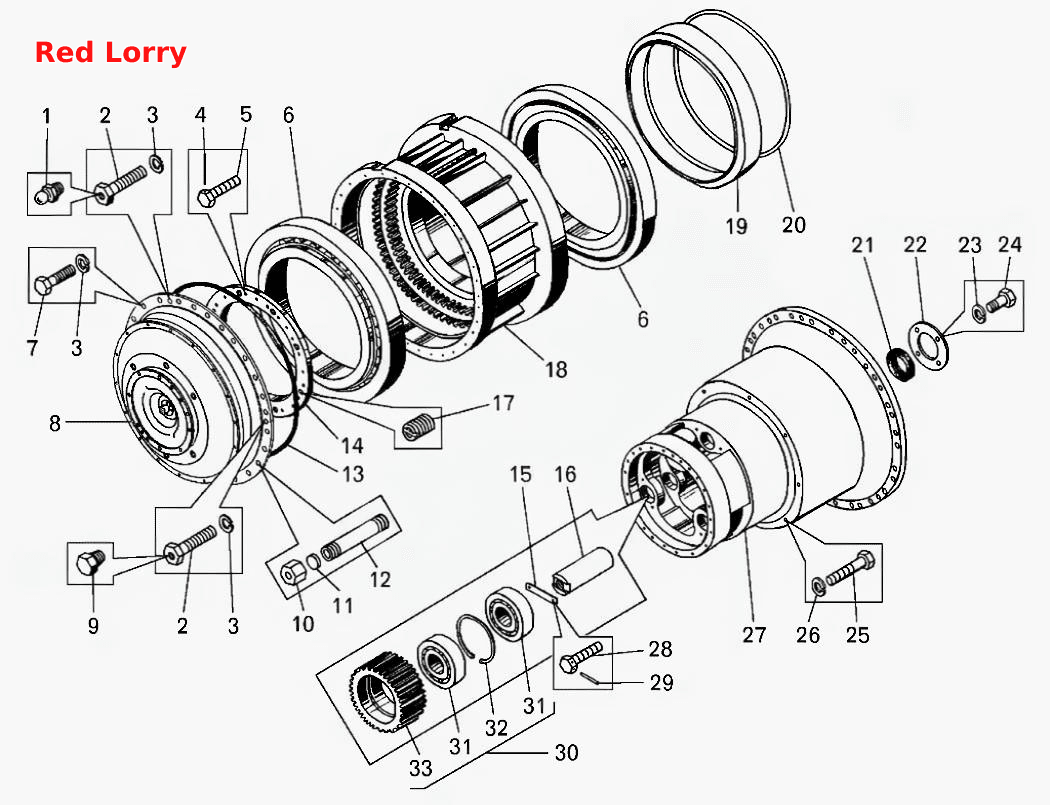

Редуктор «електродвигун-колесо»
100%
Назва деталі
Подшипник
Заводський номер
6-10079/710М
Кількість на модель
№
Назва деталі
Маслянка ГОСТ 19353-74
Заводський номер
1.3.Ц6хр
Кількість на модель
4
№
1
Назва деталі
Спеціальний болт
Заводський номер
7523-2919449
Кількість на модель
6
№
2
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
22
№
3
Назва деталі
Шплінт 1,6х300
Заводський номер
258286
Кількість на модель
24
№
4
Назва деталі
Болт M3х20
Заводський номер
340855
Кількість на модель
48
№
5
Назва деталі
Подшипник
Заводський номер
7512-3104710
Кількість на модель
4
№
6
Назва деталі
гвинт
Заводський номер
340752
Кількість на модель
16
№
7
Назва деталі
Перший ряд редуктора
Заводський номер
75132-2405250
Кількість на модель
2
№
8
Назва деталі
Затор
Заводський номер
262541
Кількість на модель
2
№
9
Назва деталі
Гайка
Заводський номер
344790
Кількість на модель
6
№
10
Назва деталі
Ущільнювач
Заводський номер
7520-2405096
Кількість на модель
6
№
11
Назва деталі
Зливна трубка
Заводський номер
7520-2405092
Кількість на модель
6
№
12
Назва деталі
Ущільнювальне кільце
Заводський номер
549А-2405516
Кількість на модель
2
№
13
Назва деталі
Опорне кільце
Заводський номер
7519-3104112
Кількість на модель
2
№
14
Назва деталі
Стопорна пластина
Заводський номер
7519-2405324
Кількість на модель
6
№
15
Назва деталі
Вісь супутника другого ряду
Заводський номер
75191-2405492
Кількість на модель
6
№
16
Назва деталі
Обмежувач
Заводський номер
7520-2405095
Кількість на модель
24
№
17
Назва деталі
Ступица колеса
Заводський номер
75132-2104006
Кількість на модель
2
№
18
Назва деталі
Підманжетне кільце
Заводський номер
75191-3104114-20
Кількість на модель
2
№
19
Назва деталі
Ущільнювальне кільце
Заводський номер
549А-3104118
Кількість на модель
2
№
20
Назва деталі
Манжета
Заводський номер
537-3103037-01
Кількість на модель
2
№
21
Назва деталі
Кільце
Заводський номер
75132-2405233
Кількість на модель
2
№
22
Назва деталі
Диск 10L
Заводський номер
252156
Кількість на модель
8
№
23
Назва деталі
Болт M10-6gх16
Заводський номер
201493
Кількість на модель
8
№
24
Назва деталі
Болт M16х70
Заводський номер
202127
Кількість на модель
16
№
25
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
16
№
26
Назва деталі
Корпус редуктора
Заводський номер
75132-2405210
Кількість на модель
2
№
27
Назва деталі
гвинт
Заводський номер
206574
Кількість на модель
12
№
28
Назва деталі
Шплінт 1,6х400
Заводський номер
258290
Кількість на модель
6
№
29
Назва деталі
Супутник другого ряду у зборі
Заводський номер
7519-2405430
Кількість на модель
12
№
30
Назва деталі
Подшипник
Заводський номер
53620
Кількість на модель
24
№
31
Назва деталі
Кільце
Заводський номер
7519-2405492
Кількість на модель
12
№
32
Назва деталі
Супутник другого ряду
Заводський номер
7519-2405434
Кількість на модель
12
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Подшипник | 6-10079/710М | |||||||
| 1 | Маслянка ГОСТ 19353-74 | 1.3.Ц6хр | 4 | 4 | 1 | |||
| 2 | Спеціальний болт | 7523-2919449 | 6 | 6 | 2 | |||
| 3 | Диск 24T | 252143 | 22 | 22 | 3 | |||
| 4 | Шплінт 1,6х300 | 258286 | 24 | 24 | 4 | |||
| 5 | Болт M3х20 | 340855 | 48 | 48 | 5 | |||
| 6 | Подшипник | 7512-3104710 | 4 | 4 | 6 | |||
| 7 | гвинт | 340752 | 16 | 16 | 7 | |||
| 8 | Перший ряд редуктора | 75132-2405250 | 2 | 2 | 8 | |||
| 9 | Затор | 262541 | 2 | 2 | 9 | |||
| 10 | Гайка | 344790 | 6 | 6 | 10 | |||
| 11 | Ущільнювач | 7520-2405096 | 6 | 6 | 11 | |||
| 12 | Зливна трубка | 7520-2405092 | 6 | 6 | 12 | |||
| 13 | Ущільнювальне кільце | 549А-2405516 | 2 | 2 | 13 | |||
| 14 | Опорне кільце | 7519-3104112 | 2 | 2 | 14 | |||
| 15 | Стопорна пластина | 7519-2405324 | 6 | 6 | 15 | |||
| 16 | Вісь супутника другого ряду | 75191-2405492 | 6 | 6 | 16 | |||
| 17 | Обмежувач | 7520-2405095 | 24 | 24 | 17 | |||
| 18 | Ступица колеса | 75132-2104006 | 2 | 2 | 18 | |||
| 19 | Підманжетне кільце | 75191-3104114-20 | 2 | 2 | 19 | |||
| 20 | Ущільнювальне кільце | 549А-3104118 | 2 | 2 | 20 | |||
| 21 | Манжета | 537-3103037-01 | 2 | 2 | 21 | |||
| 22 | Кільце | 75132-2405233 | 2 | 2 | 22 | |||
| 23 | Диск 10L | 252156 | 8 | 8 | 23 | |||
| 24 | Болт M10-6gх16 | 201493 | 8 | 8 | 24 | |||
| 25 | Болт M16х70 | 202127 | 16 | 16 | 25 | |||
| 26 | Шайба 16.ОТ | 252139 | 16 | 16 | 26 | |||
| 27 | Корпус редуктора | 75132-2405210 | 2 | 2 | 27 | |||
| 28 | гвинт | 206574 | 12 | 12 | 28 | |||
| 29 | Шплінт 1,6х400 | 258290 | 6 | 6 | 29 | |||
| 30 | Супутник другого ряду у зборі | 7519-2405430 | 12 | 12 | 30 | |||
| 31 | Подшипник | 53620 | 24 | 24 | 31 | |||
| 32 | Кільце | 7519-2405492 | 12 | 12 | 32 | |||
| 33 | Супутник другого ряду | 7519-2405434 | 12 | 12 | 33 |
