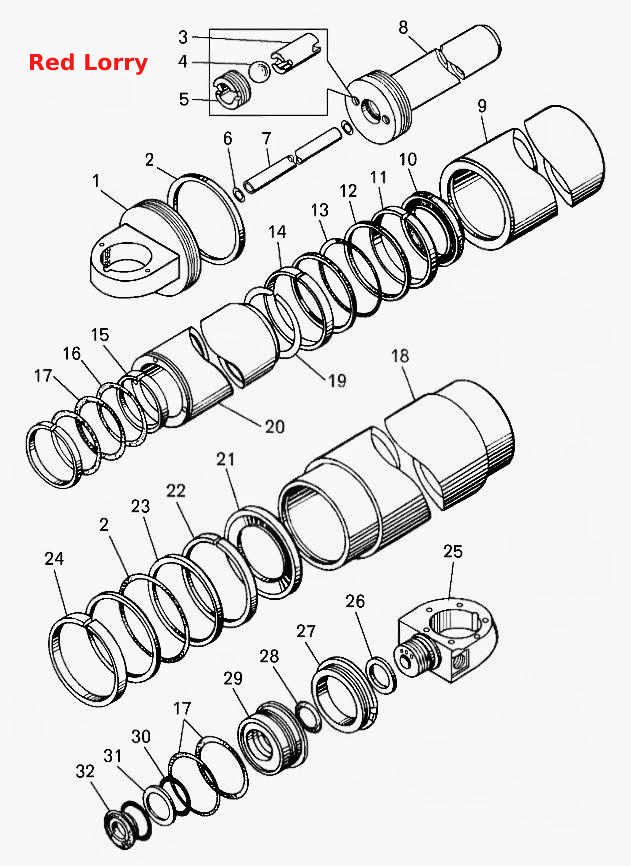

Циліндр механізму перекидання
100%
Назва деталі
Шток у зборі
Заводський номер
7519-8603160-10
Кількість на модель
2
№
Назва деталі
Кришка циліндра
Заводський номер
7519-8603056-11
Кількість на модель
2
№
1
Назва деталі
Захисна шайба
Заводський номер
549А-2907063
Кількість на модель
4
№
2
Назва деталі
Штовхач
Заводський номер
540-8603051-20
Кількість на модель
2
№
3
Назва деталі
Партнер
Заводський номер
III17,463ммН
Кількість на модель
4
№
4
Назва деталі
Гніздо клапана
Заводський номер
540-8603050-10
Кількість на модель
4
№
5
Назва деталі
Кільце
Заводський номер
035-040-30-2-3
Кількість на модель
4
№
6
Назва деталі
Внутрішня труба циліндра
Заводський номер
7519-8603103-20
Кількість на модель
2
№
7
Назва деталі
Шток із поршнем
Заводський номер
7519-8603164-10
Кількість на модель
2
№
8
Назва деталі
Труба__NT__0__
Заводський номер
7519-8603130
Кількість на модель
2
№
9
Назва деталі
Запобіжне кільце
Заводський номер
548-8603569
Кількість на модель
2
№
10
Назва деталі
Направляюче кільце
Заводський номер
549А-8603184
Кількість на модель
2
№
11
Назва деталі
Захисна шайба
Заводський номер
549А-8603090
Кількість на модель
4
№
12
Назва деталі
Кільце
Заводський номер
200-215-85-2-3
Кількість на модель
2
№
13
Назва деталі
Направляюче кільце
Заводський номер
549А-8603183
Кількість на модель
2
№
14
Назва деталі
Направляюче кільце
Заводський номер
7519-8603188
Кількість на модель
2
№
15
Назва деталі
Захисне кільце
Заводський номер
7519-8603098
Кількість на модель
4
№
16
Назва деталі
Кільце
Заводський номер
160-170-58-2-3
Кількість на модель
6
№
17
Назва деталі
Зовнішня труба
Заводський номер
7519-8603114
Кількість на модель
2
№
18
Назва деталі
Обмежувальне кільце
Заводський номер
5271-8603556
Кількість на модель
2
№
19
Назва деталі
Труба__NT__0__
Заводський номер
7519-8603134
Кількість на модель
2
№
20
Назва деталі
Запобіжне кільце
Заводський номер
5271-8603569
Кількість на модель
2
№
21
Назва деталі
Направляюче кільце
Заводський номер
549А-8603186
Кількість на модель
2
№
22
Назва деталі
Кільце
Заводський номер
235-250-85-2-3
Кількість на модель
4
№
23
Назва деталі
Направляюче кільце
Заводський номер
549А-8603185
Кількість на модель
2
№
24
Назва деталі
Головка циліндра
Заводський номер
7513-8603026
Кількість на модель
2
№
25
Назва деталі
Стопорне кільце головки
Заводський номер
7519-8603126
Кількість на модель
2
№
26
Назва деталі
Обмежувальна гайка
Заводський номер
7519-8603088
Кількість на модель
2
№
27
Назва деталі
Кільце
Заводський номер
075-085-58-2-3
Кількість на модель
2
№
28
Назва деталі
Втулка штока
Заводський номер
7519-8603071
Кількість на модель
2
№
29
Назва деталі
Кільце
Заводський номер
100-110-58-2-3
Кількість на модель
2
№
30
Назва деталі
Захисна шайба
Заводський номер
7520-8603089
Кількість на модель
2
№
31
Назва деталі
Запобіжне кільце
Заводський номер
7519-8603517
Кількість на модель
2
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шток у зборі | 7519-8603160-10 | 2 | 2 | |||||
| 1 | Кришка циліндра | 7519-8603056-11 | 2 | 2 | 1 | |||
| 2 | Захисна шайба | 549А-2907063 | 4 | 4 | 2 | |||
| 3 | Штовхач | 540-8603051-20 | 2 | 2 | 3 | |||
| 4 | Партнер | III17,463ммН | 4 | 4 | 4 | |||
| 5 | Гніздо клапана | 540-8603050-10 | 4 | 4 | 5 | |||
| 6 | Кільце | 035-040-30-2-3 | 4 | 4 | 6 | |||
| 7 | Внутрішня труба циліндра | 7519-8603103-20 | 2 | 2 | 7 | |||
| 8 | Шток із поршнем | 7519-8603164-10 | 2 | 2 | 8 | |||
| 9 | Труба__NT__0__ | 7519-8603130 | 2 | 2 | 9 | |||
| 10 | Запобіжне кільце | 548-8603569 | 2 | 2 | 10 | |||
| 11 | Направляюче кільце | 549А-8603184 | 2 | 2 | 11 | |||
| 12 | Захисна шайба | 549А-8603090 | 4 | 4 | 12 | |||
| 13 | Кільце | 200-215-85-2-3 | 2 | 2 | 13 | |||
| 14 | Направляюче кільце | 549А-8603183 | 2 | 2 | 14 | |||
| 15 | Направляюче кільце | 7519-8603188 | 2 | 2 | 15 | |||
| 16 | Захисне кільце | 7519-8603098 | 4 | 4 | 16 | |||
| 17 | Кільце | 160-170-58-2-3 | 6 | 6 | 17 | |||
| 18 | Зовнішня труба | 7519-8603114 | 2 | 2 | 18 | |||
| 19 | Обмежувальне кільце | 5271-8603556 | 2 | 2 | 19 | |||
| 20 | Труба__NT__0__ | 7519-8603134 | 2 | 2 | 20 | |||
| 21 | Запобіжне кільце | 5271-8603569 | 2 | 2 | 21 | |||
| 22 | Направляюче кільце | 549А-8603186 | 2 | 2 | 22 | |||
| 23 | Кільце | 235-250-85-2-3 | 4 | 4 | 23 | |||
| 24 | Направляюче кільце | 549А-8603185 | 2 | 2 | 24 | |||
| 25 | Головка циліндра | 7513-8603026 | 2 | 2 | 25 | |||
| 26 | Стопорне кільце головки | 7519-8603126 | 2 | 2 | 26 | |||
| 27 | Обмежувальна гайка | 7519-8603088 | 2 | 2 | 27 | |||
| 28 | Кільце | 075-085-58-2-3 | 2 | 2 | 28 | |||
| 29 | Втулка штока | 7519-8603071 | 2 | 2 | 29 | |||
| 30 | Кільце | 100-110-58-2-3 | 2 | 2 | 30 | |||
| 31 | Захисна шайба | 7520-8603089 | 2 | 2 | 31 | |||
| 32 | Запобіжне кільце | 7519-8603517 | 2 | 2 | 32 |
