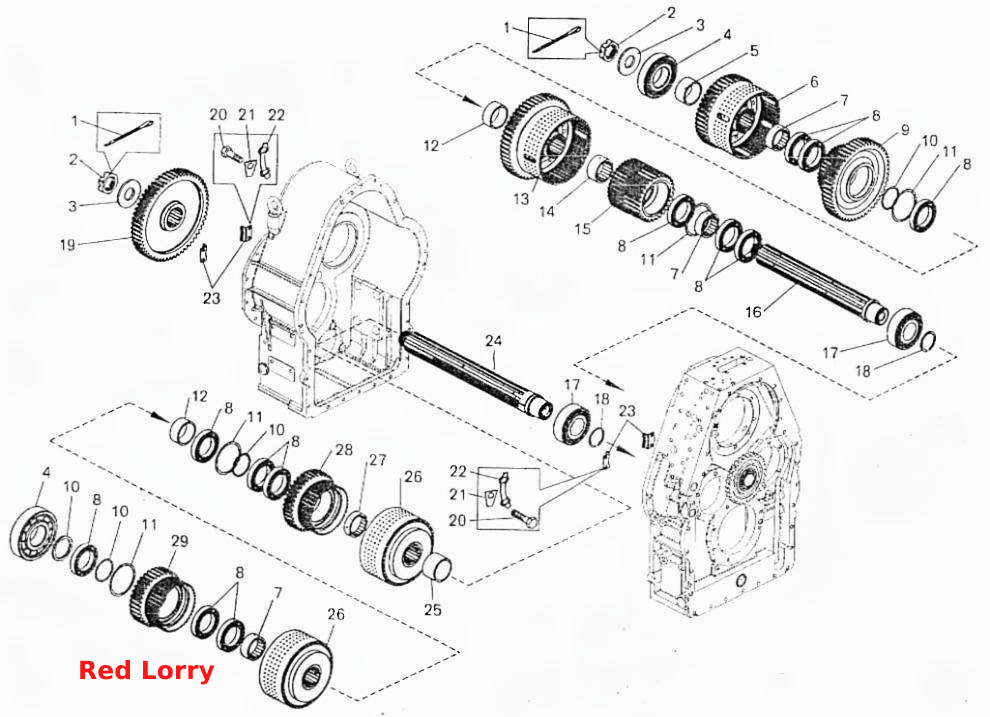

Коробка передач. Встановлення реверсивного та діапазонного валів
100%
Назва деталі
Шплінт __NT__0__х__NT__1__
Заводський номер
258088
Кількість на модель
2
№
1
Назва деталі
Гайка
Заводський номер
375110
Кількість на модель
2
№
2
Назва деталі
Диск
Заводський номер
7548-1701378
Кількість на модель
2
№
3
Назва деталі
Подшипник
Заводський номер
12316КМ
Кількість на модель
2
№
4
Назва деталі
Втулка
Заводський номер
7548-1701374
Кількість на модель
1
№
5
Назва деталі
Фрикціон підвищувального діапазону
Заводський номер
7555-1711700-01
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
540-1701216
Кількість на модель
3
№
7
Назва деталі
Подшипник
Заводський номер
6-116Л
Кількість на модель
12
№
8
Назва деталі
Шестерня підвищувального діапазону
Заводський номер
7555-1701560
Кількість на модель
1
№
9
Назва деталі
Розпірне кільце
Заводський номер
7548-1767078
Кількість на модель
4
№
10
Назва деталі
Кільце
Заводський номер
540-1701204
Кількість на модель
4
№
11
Назва деталі
Втулка
Заводський номер
7548-17011212
Кількість на модель
2
№
12
Назва деталі
Фрикціон знижувального діапазону
Заводський номер
7548-1711600-01
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
7548-1701426
Кількість на модель
1
№
14
Назва деталі
Ведуча шестерня понижувального діапазону в зборі
Заводський номер
7548-1701550
Кількість на модель
1
№
15
Назва деталі
Діапазонний вал у зборі
Заводський номер
7548-1701400-01
Кількість на модель
1
№
16
Назва деталі
Подшипник
Заводський номер
53614Н
Кількість на модель
2
№
17
Назва деталі
Кільце
Заводський номер
548-2405029
Кількість на модель
2
№
18
Назва деталі
Шестерня привода реверсивного вала
Заводський номер
7555-1701588
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
201495
Кількість на модель
20
№
20
Назва деталі
Замкова скоба
Заводський номер
540-1709096-10
Кількість на модель
4
№
22
Назва деталі
Замкова скоба
Заводський номер
7548-1701398
Кількість на модель
4
№
23
Назва деталі
Реверсивний вал у зборі
Заводський номер
7548-1701450-10
Кількість на модель
1
№
24
Назва деталі
Втулка
Заводський номер
7548-1701474-10
Кількість на модель
1
№
25
Назва деталі
Фрикційна муфта
Заводський номер
7548-1711500
Кількість на модель
2
№
26
Назва деталі
Втулка
Заводський номер
7548-1701213
Кількість на модель
1
№
27
Назва деталі
Шестерня коробки передач у зборі
Заводський номер
7548-1701510-20
Кількість на модель
1
№
28
Назва деталі
Ведуча шестерня третьої передачі
Заводський номер
7555-1701530
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шплінт __NT__0__х__NT__1__ | 258088 | 2 | 2 | 1 | |||
| 2 | Гайка | 375110 | 2 | 2 | 2 | |||
| 3 | Диск | 7548-1701378 | 2 | 2 | 3 | |||
| 4 | Подшипник | 12316КМ | 2 | 2 | 4 | |||
| 5 | Втулка | 7548-1701374 | 1 | 1 | 5 | |||
| 6 | Фрикціон підвищувального діапазону | 7555-1711700-01 | 1 | 1 | 6 | |||
| 7 | Втулка | 540-1701216 | 3 | 3 | 7 | |||
| 8 | Подшипник | 6-116Л | 12 | 12 | 8 | |||
| 9 | Шестерня підвищувального діапазону | 7555-1701560 | 1 | 1 | 9 | |||
| 10 | Розпірне кільце | 7548-1767078 | 4 | 4 | 10 | |||
| 11 | Кільце | 540-1701204 | 4 | 4 | 11 | |||
| 12 | Втулка | 7548-17011212 | 2 | 2 | 12 | |||
| 13 | Фрикціон знижувального діапазону | 7548-1711600-01 | 1 | 1 | 13 | |||
| 14 | Втулка | 7548-1701426 | 1 | 1 | 14 | |||
| 15 | Ведуча шестерня понижувального діапазону в зборі | 7548-1701550 | 1 | 1 | 15 | |||
| 16 | Діапазонний вал у зборі | 7548-1701400-01 | 1 | 1 | 16 | |||
| 17 | Подшипник | 53614Н | 2 | 2 | 17 | |||
| 18 | Кільце | 548-2405029 | 2 | 2 | 18 | |||
| 19 | Шестерня привода реверсивного вала | 7555-1701588 | 1 | 1 | 19 | |||
| 20 | гвинт | 201495 | 20 | 20 | 20 | |||
| 22 | Замкова скоба | 540-1709096-10 | 4 | 4 | 22 | |||
| 23 | Замкова скоба | 7548-1701398 | 4 | 4 | 23 | |||
| 24 | Реверсивний вал у зборі | 7548-1701450-10 | 1 | 1 | 24 | |||
| 25 | Втулка | 7548-1701474-10 | 1 | 1 | 25 | |||
| 26 | Фрикційна муфта | 7548-1711500 | 2 | 2 | 26 | |||
| 27 | Втулка | 7548-1701213 | 1 | 1 | 27 | |||
| 28 | Шестерня коробки передач у зборі | 7548-1701510-20 | 1 | 1 | 28 | |||
| 29 | Ведуча шестерня третьої передачі | 7555-1701530 | 1 | 1 | 29 |
