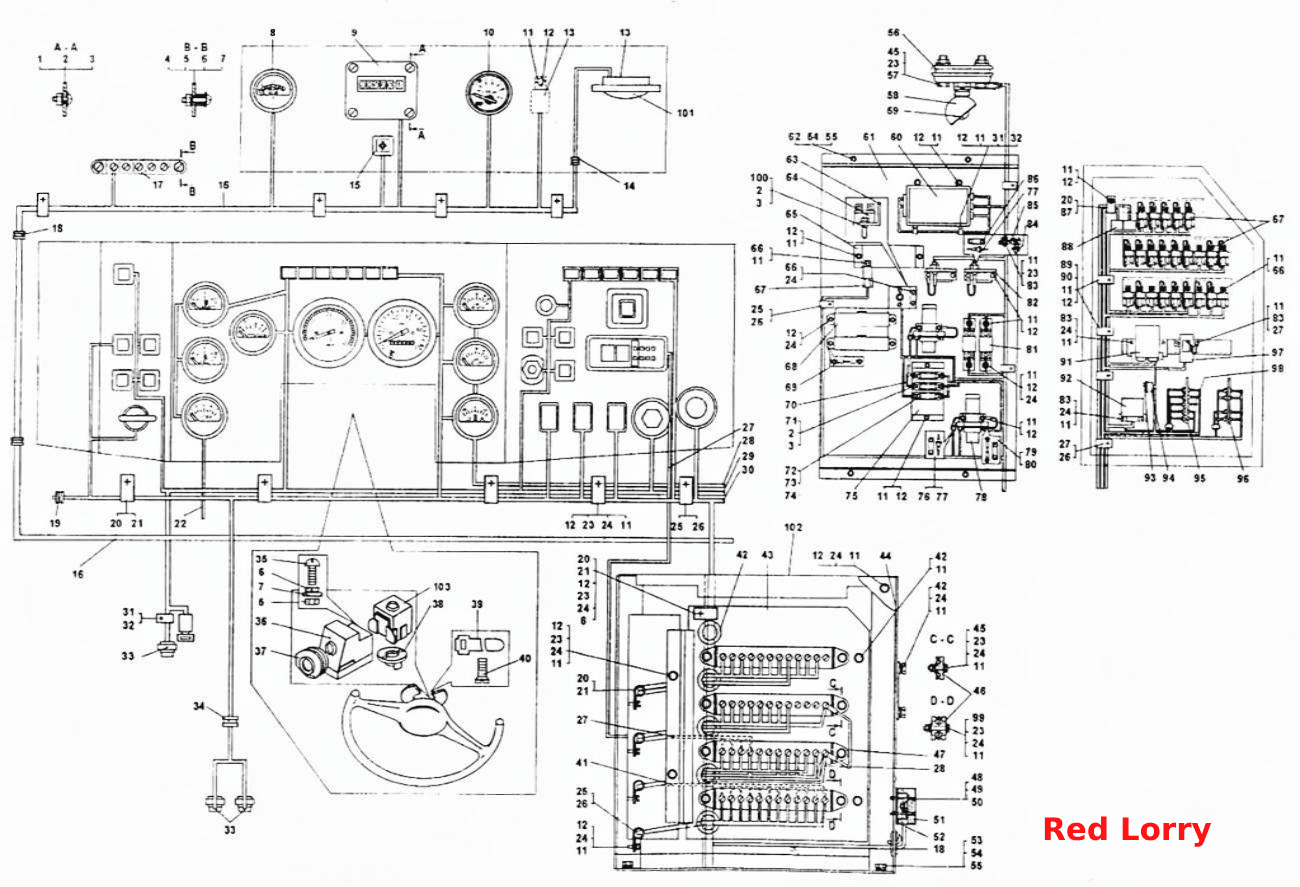

Схема електрообладнання (монтаж проводів у кабіні БелАЗ-7555А)
100%
Назва деталі
Втулка
Заводський номер
540-1108141
Кількість на модель
1
№
Назва деталі
Гвинт
Заводський номер
220062
Кількість на модель
4
№
1
Назва деталі
Гайка М4-6Н
Заводський номер
250462
Кількість на модель
13
№
2
Назва деталі
Диск
Заводський номер
252132
Кількість на модель
13
№
3
Назва деталі
Гвинт
Заводський номер
220082
Кількість на модель
4
№
4
Назва деталі
Гайка М5-6Н
Заводський номер
250464
Кількість на модель
6
№
5
Назва деталі
Диск
Заводський номер
252003
Кількість на модель
8
№
6
Назва деталі
Диск
Заводський номер
252133
Кількість на модель
6
№
7
Назва деталі
Індикатор напруги __NT__0__
Заводський номер
ЭИ 8006-1
Кількість на модель
1
№
8
Назва деталі
Лічильник часу напрацювання
Заводський номер
СВН-1-24
Кількість на модель
1
№
9
Назва деталі
Приймач покажчика __NT__0__ __NT__1__
Заводський номер
ЗИ 8059-2
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
549А-3716046
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
87
№
11
Назва деталі
гвинт
Заводський номер
201418
Кількість на модель
47
№
12
Назва деталі
Реле-сигналізатор
Заводський номер
733-3747-10
Кількість на модель
1
№
13
Назва деталі
Вимикач
Заводський номер
3812.3710-02.13
Кількість на модель
1
№
15
Назва деталі
Джгут проводів
Заводський номер
7555-3724266
Кількість на модель
1
№
16
Назва деталі
З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т
Заводський номер
17.3723000
Кількість на модель
1
№
17
Назва деталі
Кільце
Заводський номер
549А-3724238
Кількість на модель
5
№
18
Назва деталі
Втулка
Заводський номер
200-3802045
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
540А-1104519-01
Кількість на модель
7
№
20
Назва деталі
Кляммер
Заводський номер
379169
Кількість на модель
4
№
21
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
50
№
21
Назва деталі
Перемичка
Заводський номер
7555-3724241
Кількість на модель
1
№
22
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
25
№
23
Назва деталі
Трубка
Заводський номер
549Б-2105455
Кількість на модель
15
№
25
Назва деталі
Кляммер
Заводський номер
344621
Кількість на модель
15
№
26
Назва деталі
Джгут проводів індикатора
Заводський номер
7555-3724320
Кількість на модель
1
№
27
Назва деталі
Джгут проводів
Заводський номер
7555-3724522
Кількість на модель
1
№
28
Назва деталі
Додатковий джгут проводів
Заводський номер
7545-3724018
Кількість на модель
1
№
29
Назва деталі
Основний джгут проводів
Заводський номер
7545-3724008
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
548А-1104696-01
Кількість на модель
4
№
31
Назва деталі
Кляммер
Заводський номер
315406
Кількість на модель
4
№
32
Назва деталі
Датчик тиску
Заводський номер
ВК413
Кількість на модель
3
№
33
Назва деталі
Кільце
Заводський номер
549А-2108247
Кількість на модель
2
№
34
Назва деталі
Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g
Заводський номер
220080
Кількість на модель
6
№
35
Назва деталі
Перемикач повороту
Заводський номер
66.3709
Кількість на модель
1
№
36
Назва деталі
Чохол перемикача
Заводський номер
64221-3709222
Кількість на модель
2
№
37
Назва деталі
Втулка
Заводський номер
64221-3709219
Кількість на модель
1
№
38
Назва деталі
Хомут для кріплення проводів
Заводський номер
64227-3724622
Кількість на модель
2
№
39
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
220077
Кількість на модель
6
№
40
Назва деталі
Джгут проводів управління
Заводський номер
7545-3724364
Кількість на модель
1
№
41
Назва деталі
Втулка
Заводський номер
3724015
Кількість на модель
5
№
42
Назва деталі
Кронштейн
Заводський номер
7545-3723320
Кількість на модель
1
№
43
Назва деталі
Кронштейн пульта
Заводський номер
7545-1705160
Кількість на модель
1
№
44
Назва деталі
гвинт
Заводський номер
201422
Кількість на модель
4
№
45
Назва деталі
З'єднувальна панель
Заводський номер
ПС 12
Кількість на модель
7
№
46
Назва деталі
Перемичка
Заводський номер
75551-3724304
Кількість на модель
1
№
47
Назва деталі
Гвинт
Заводський номер
221512
Кількість на модель
2
№
48
Назва деталі
Горіх
Заводський номер
250458
Кількість на модель
2
№
49
Назва деталі
Диск
Заводський номер
252130
Кількість на модель
2
№
50
Назва деталі
Розетка переносної лампи в кабіні АР- 500227068.026-2001 ТУ РБ __NT__2__93
Заводський номер
АР-93
Кількість на модель
1
№
51
Назва деталі
Прокладка
Заводський номер
500-3723242
Кількість на модель
1
№
52
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
4
№
53
Назва деталі
Диск
Заводський номер
252005
Кількість на модель
8
№
54
Назва деталі
Диск 8T
Заводський номер
252135
Кількість на модель
8
№
55
Шайба пружинна 8 гровер 8 оцинкована 252135-П9, 252155-П9
Виробник
RedLorry
Ціна
0.32 ₴
Наявність
В наявності
Заводський номер
252135-П2
Назва деталі
Втулка амортизатора
Заводський номер
540-3715054
Кількість на модель
1
№
56
Назва деталі
Диск
Заводський номер
252037
Кількість на модель
2
№
57
Назва деталі
Підкапотна лампа
Заводський номер
ПД308А
Кількість на модель
1
№
58
Назва деталі
Лампа
Заводський номер
А24-21-3
Кількість на модель
1
№
59
Назва деталі
Блок автоматичного керування
Заводський номер
22.3763
Кількість на модель
1
№
60
Назва деталі
Підстава
Заводський номер
7555-3747182
Кількість на модель
1
№
61
Назва деталі
Болт M8-6gх16
Заводський номер
201454
Кількість на модель
4
№
62
Назва деталі
Кронштейн вимикача
Заводський номер
75551-3710022
Кількість на модель
1
№
63
Назва деталі
Перемикач ППН- ТУ- -
Заводський номер
2ППН-45
Кількість на модель
1
№
64
Назва деталі
Кронштейн
Заводський номер
7555-3747274
Кількість на модель
1
№
65
Назва деталі
Гвинт
Заводський номер
220103
Кількість на модель
26
№
66
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
24
№
67
Назва деталі
Блок плавких запобіжників
Заводський номер
ПР112
Кількість на модель
2
№
68
Назва деталі
Перемичка
Заводський номер
75481-3724190
Кількість на модель
4
№
69
Назва деталі
Перемичка
Заводський номер
549А-3724217
Кількість на модель
1
№
70
Назва деталі
Гвинт
Заводський номер
223014
Кількість на модель
3
№
71
Назва деталі
Блок захисту
Заводський номер
БЗ-30 УХЛЗ.З0В
Кількість на модель
3
№
72
Назва деталі
Запобіжник __NT__0__
Заводський номер
ПВ50 УХЛЗ.З0В
Кількість на модель
1
№
73
Назва деталі
Запобіжник __NT__0__
Заводський номер
ПВ100АС УХЛЗ.З0В
Кількість на модель
2
№
74
Назва деталі
Кронштейн запобіжників
Заводський номер
7549-3722355
Кількість на модель
1
№
75
Назва деталі
Перемичка
Заводський номер
549А-3724218
Кількість на модель
2
№
76
Назва деталі
Діод із перемичкою
Заводський номер
549Б-3747290
Кількість на модель
4
№
77
Назва деталі
Контактор
Заводський номер
КТ 127-ХЛ
Кількість на модель
2
№
78
Назва деталі
Перемичка
Заводський номер
549А-3724247
Кількість на модель
4
№
79
Назва деталі
Перемичка
Заводський номер
549С-3724304
Кількість на модель
2
№
80
Назва деталі
Додатковий опір
Заводський номер
СД ЭФУ
Кількість на модель
2
№
81
Назва деталі
Кронштейн
Заводський номер
75131-3747175
Кількість на модель
2
№
82
Назва деталі
Гвинт
Заводський номер
220105
Кількість на модель
10
№
83
Назва деталі
Диск
Заводський номер
252002
Кількість на модель
2
№
84
Назва деталі
Опір
Заводський номер
СЭ300
Кількість на модель
2
№
85
Назва деталі
Перемичка
Заводський номер
7540А-3724218
Кількість на модель
2
№
86
Назва деталі
Кляммер
Заводський номер
315407
Кількість на модель
3
№
87
Назва деталі
Реле контрольної лампи стоянкового гальма
Заводський номер
РС493
Кількість на модель
2
№
88
Назва деталі
Трубка
Заводський номер
549Б-2105454
Кількість на модель
2
№
89
Назва деталі
Кляммер
Заводський номер
379198
Кількість на модель
2
№
90
Назва деталі
Реле поворотів
Заводський номер
РС951А-УХЛ
Кількість на модель
1
№
91
Назва деталі
Переривач склоочисника __NT__0__
Заводський номер
46.3747
Кількість на модель
1
№
92
Назва деталі
ПЕРЕКЛЮЧАТЕЛЬ
Заводський номер
П147-01.17
Кількість на модель
1
№
93
Назва деталі
Рамка вимикачів
Заводський номер
5336-3710015
Кількість на модель
1
№
94
Назва деталі
Ізоляційна панель з діодами
Заводський номер
7545-3747170
Кількість на модель
1
№
95
Назва деталі
Ізоляційна панель з діодами
Заводський номер
7545-3747166
Кількість на модель
1
№
96
Назва деталі
Блок керування термодатчика
Заводський номер
УТД-1
Кількість на модель
1
№
97
Назва деталі
Перемичка
Заводський номер
549А-3724249
Кількість на модель
1
№
98
Назва деталі
гвинт
Заводський номер
200215
Кількість на модель
6
№
99
Назва деталі
Гвинт М104-6gх__NT__2__
Заводський номер
220051
Кількість на модель
6
№
100
Назва деталі
Стеля
Заводський номер
11.3714
Кількість на модель
7
№
101
Назва деталі
Важіль перемикання передач
Заводський номер
ПУЗ ЕИРВ 468.313.007-01
Кількість на модель
1
№
102
Назва деталі
Перемикач склоочисника зі склоомивачем
Заводський номер
403709
Кількість на модель
1
№
103
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Втулка | 540-1108141 | 1 | 1 | |||||||||||||||||||||||
| 1 | Гвинт | 220062 | 4 | 4 | 1 | |||||||||||||||||||||
| 2 | Гайка М4-6Н | 250462 | 13 | 13 | 2 | |||||||||||||||||||||
| 3 | Диск | 252132 | 13 | 13 | 3 | |||||||||||||||||||||
| 4 | Гвинт | 220082 | 4 | 4 | 4 | |||||||||||||||||||||
| 5 | Гайка М5-6Н | 250464 | 6 | 6 | 5 | |||||||||||||||||||||
| 6 | Диск | 252003 | 8 | 8 | 6 | |||||||||||||||||||||
| 7 | Диск | 252133 | 6 | 6 | 7 | |||||||||||||||||||||
| 8 | Індикатор напруги __NT__0__ | ЭИ 8006-1 | 1 | 1 | 8 | |||||||||||||||||||||
| 9 | Лічильник часу напрацювання | СВН-1-24 | 1 | 1 | 9 | |||||||||||||||||||||
| 10 | Приймач покажчика __NT__0__ __NT__1__ | ЗИ 8059-2 | 1 | 1 | 10 | |||||||||||||||||||||
| 11 | Втулка | 549А-3716046 | 1 | 1 | 11 | |||||||||||||||||||||
| 11 | Диск | 252134 | 87 | 87 | 11 | |||||||||||||||||||||
| 12 | гвинт | 201418 | 47 | 47 | 12 | |||||||||||||||||||||
| 13 | Реле-сигналізатор | 733-3747-10 | 1 | 1 | 13 | |||||||||||||||||||||
| 15 | Вимикач | 3812.3710-02.13 | 1 | 1 | 15 | |||||||||||||||||||||
| 16 | Джгут проводів | 7555-3724266 | 1 | 1 | 16 | |||||||||||||||||||||
| 17 | З'єднувальна панель ТУ 537.003.1358-88 або ПС__NT__2__Т | 17.3723000 | 1 | 1 | 17 | |||||||||||||||||||||
| 18 | Кільце | 549А-3724238 | 5 | 5 | 18 | |||||||||||||||||||||
| 19 | Втулка | 200-3802045 | 2 | 2 | 19 | |||||||||||||||||||||
| 20 | Прокладка | 540А-1104519-01 | 7 | 7 | 20 | |||||||||||||||||||||
| 21 | Кляммер | 379169 | 4 | 4 | 21 | |||||||||||||||||||||
| 21 | Диск | 252004 | 50 | 50 | 21 | |||||||||||||||||||||
| 22 | Перемичка | 7555-3724241 | 1 | 1 | 22 | |||||||||||||||||||||
| 23 | Гайка | 250508 | 25 | 25 | 23 | |||||||||||||||||||||
| 25 | Трубка | 549Б-2105455 | 15 | 15 | 25 | |||||||||||||||||||||
| 26 | Кляммер | 344621 | 15 | 15 | 26 | |||||||||||||||||||||
| 27 | Джгут проводів індикатора | 7555-3724320 | 1 | 1 | 27 | |||||||||||||||||||||
| 28 | Джгут проводів | 7555-3724522 | 1 | 1 | 28 | |||||||||||||||||||||
| 29 | Додатковий джгут проводів | 7545-3724018 | 1 | 1 | 29 | |||||||||||||||||||||
| 30 | Основний джгут проводів | 7545-3724008 | 1 | 1 | 30 | |||||||||||||||||||||
| 31 | Прокладка | 548А-1104696-01 | 4 | 4 | 31 | |||||||||||||||||||||
| 32 | Кляммер | 315406 | 4 | 4 | 32 | |||||||||||||||||||||
| 33 | Датчик тиску | ВК413 | 3 | 3 | 33 | |||||||||||||||||||||
| 34 | Кільце | 549А-2108247 | 2 | 2 | 34 | |||||||||||||||||||||
| 35 | Гвинт М15х37.001.127-81 ОСТ __NT__3__5-6g | 220080 | 6 | 6 | 35 | |||||||||||||||||||||
| 36 | Перемикач повороту | 66.3709 | 1 | 1 | 36 | |||||||||||||||||||||
| 37 | Чохол перемикача | 64221-3709222 | 2 | 2 | 37 | |||||||||||||||||||||
| 38 | Втулка | 64221-3709219 | 1 | 1 | 38 | |||||||||||||||||||||
| 39 | Хомут для кріплення проводів | 64227-3724622 | 2 | 2 | 39 | |||||||||||||||||||||
| 40 | Гвинт М105х__NT__2__ | 220077 | 6 | 6 | 40 | |||||||||||||||||||||
| 41 | Джгут проводів управління | 7545-3724364 | 1 | 1 | 41 | |||||||||||||||||||||
| 42 | Втулка | 3724015 | 5 | 5 | 42 | |||||||||||||||||||||
| 43 | Кронштейн | 7545-3723320 | 1 | 1 | 43 | |||||||||||||||||||||
| 44 | Кронштейн пульта | 7545-1705160 | 1 | 1 | 44 | |||||||||||||||||||||
| 45 | гвинт | 201422 | 4 | 4 | 45 | |||||||||||||||||||||
| 46 | З'єднувальна панель | ПС 12 | 7 | 7 | 46 | |||||||||||||||||||||
| 47 | Перемичка | 75551-3724304 | 1 | 1 | 47 | |||||||||||||||||||||
| 48 | Гвинт | 221512 | 2 | 2 | 48 | |||||||||||||||||||||
| 49 | Горіх | 250458 | 2 | 2 | 49 | |||||||||||||||||||||
| 50 | Диск | 252130 | 2 | 2 | 50 | |||||||||||||||||||||
| 51 | Розетка переносної лампи в кабіні АР- 500227068.026-2001 ТУ РБ __NT__2__93 | АР-93 | 1 | 1 | 51 | |||||||||||||||||||||
| 52 | Прокладка | 500-3723242 | 1 | 1 | 52 | |||||||||||||||||||||
| 53 | Болт M8-6gх20 | 201456 | 4 | 4 | 53 | |||||||||||||||||||||
| 54 | Диск | 252005 | 8 | 8 | 54 | |||||||||||||||||||||
| 55 | Диск 8T | 252135 | 8 | 8 | 55 | |||||||||||||||||||||
| ||||||||||||||||||||||||||
| 56 | Втулка амортизатора | 540-3715054 | 1 | 1 | 56 | |||||||||||||||||||||
| 57 | Диск | 252037 | 2 | 2 | 57 | |||||||||||||||||||||
| 58 | Підкапотна лампа | ПД308А | 1 | 1 | 58 | |||||||||||||||||||||
| 59 | Лампа | А24-21-3 | 1 | 1 | 59 | |||||||||||||||||||||
| 60 | Блок автоматичного керування | 22.3763 | 1 | 1 | 60 | |||||||||||||||||||||
| 61 | Підстава | 7555-3747182 | 1 | 1 | 61 | |||||||||||||||||||||
| 62 | Болт M8-6gх16 | 201454 | 4 | 4 | 62 | |||||||||||||||||||||
| 63 | Кронштейн вимикача | 75551-3710022 | 1 | 1 | 63 | |||||||||||||||||||||
| 64 | Перемикач ППН- ТУ- - | 2ППН-45 | 1 | 1 | 64 | |||||||||||||||||||||
| 65 | Кронштейн | 7555-3747274 | 1 | 1 | 65 | |||||||||||||||||||||
| 66 | Гвинт | 220103 | 26 | 26 | 66 | |||||||||||||||||||||
| 67 | Проміжне реле | 901.3747 | 24 | 24 | 67 | |||||||||||||||||||||
| 68 | Блок плавких запобіжників | ПР112 | 2 | 2 | 68 | |||||||||||||||||||||
| 69 | Перемичка | 75481-3724190 | 4 | 4 | 69 | |||||||||||||||||||||
| 70 | Перемичка | 549А-3724217 | 1 | 1 | 70 | |||||||||||||||||||||
| 71 | Гвинт | 223014 | 3 | 3 | 71 | |||||||||||||||||||||
| 72 | Блок захисту | БЗ-30 УХЛЗ.З0В | 3 | 3 | 72 | |||||||||||||||||||||
| 73 | Запобіжник __NT__0__ | ПВ50 УХЛЗ.З0В | 1 | 1 | 73 | |||||||||||||||||||||
| 74 | Запобіжник __NT__0__ | ПВ100АС УХЛЗ.З0В | 2 | 2 | 74 | |||||||||||||||||||||
| 75 | Кронштейн запобіжників | 7549-3722355 | 1 | 1 | 75 | |||||||||||||||||||||
| 76 | Перемичка | 549А-3724218 | 2 | 2 | 76 | |||||||||||||||||||||
| 77 | Діод із перемичкою | 549Б-3747290 | 4 | 4 | 77 | |||||||||||||||||||||
| 78 | Контактор | КТ 127-ХЛ | 2 | 2 | 78 | |||||||||||||||||||||
| 79 | Перемичка | 549А-3724247 | 4 | 4 | 79 | |||||||||||||||||||||
| 80 | Перемичка | 549С-3724304 | 2 | 2 | 80 | |||||||||||||||||||||
| 81 | Додатковий опір | СД ЭФУ | 2 | 2 | 81 | |||||||||||||||||||||
| 82 | Кронштейн | 75131-3747175 | 2 | 2 | 82 | |||||||||||||||||||||
| 83 | Гвинт | 220105 | 10 | 10 | 83 | |||||||||||||||||||||
| 84 | Диск | 252002 | 2 | 2 | 84 | |||||||||||||||||||||
| 85 | Опір | СЭ300 | 2 | 2 | 85 | |||||||||||||||||||||
| 86 | Перемичка | 7540А-3724218 | 2 | 2 | 86 | |||||||||||||||||||||
| 87 | Кляммер | 315407 | 3 | 3 | 87 | |||||||||||||||||||||
| 88 | Реле контрольної лампи стоянкового гальма | РС493 | 2 | 2 | 88 | |||||||||||||||||||||
| 89 | Трубка | 549Б-2105454 | 2 | 2 | 89 | |||||||||||||||||||||
| 90 | Кляммер | 379198 | 2 | 2 | 90 | |||||||||||||||||||||
| 91 | Реле поворотів | РС951А-УХЛ | 1 | 1 | 91 | |||||||||||||||||||||
| 92 | Переривач склоочисника __NT__0__ | 46.3747 | 1 | 1 | 92 | |||||||||||||||||||||
| 93 | ПЕРЕКЛЮЧАТЕЛЬ | П147-01.17 | 1 | 1 | 93 | |||||||||||||||||||||
| 94 | Рамка вимикачів | 5336-3710015 | 1 | 1 | 94 | |||||||||||||||||||||
| 95 | Ізоляційна панель з діодами | 7545-3747170 | 1 | 1 | 95 | |||||||||||||||||||||
| 96 | Ізоляційна панель з діодами | 7545-3747166 | 1 | 1 | 96 | |||||||||||||||||||||
| 97 | Блок керування термодатчика | УТД-1 | 1 | 1 | 97 | |||||||||||||||||||||
| 98 | Перемичка | 549А-3724249 | 1 | 1 | 98 | |||||||||||||||||||||
| 99 | гвинт | 200215 | 6 | 6 | 99 | |||||||||||||||||||||
| 100 | Гвинт М104-6gх__NT__2__ | 220051 | 6 | 6 | 100 | |||||||||||||||||||||
| 101 | Стеля | 11.3714 | 7 | 7 | 101 | |||||||||||||||||||||
| 102 | Важіль перемикання передач | ПУЗ ЕИРВ 468.313.007-01 | 1 | 1 | 102 | |||||||||||||||||||||
| 103 | Перемикач склоочисника зі склоомивачем | 403709 | 1 | 1 | 103 | |||||||||||||||||||||
