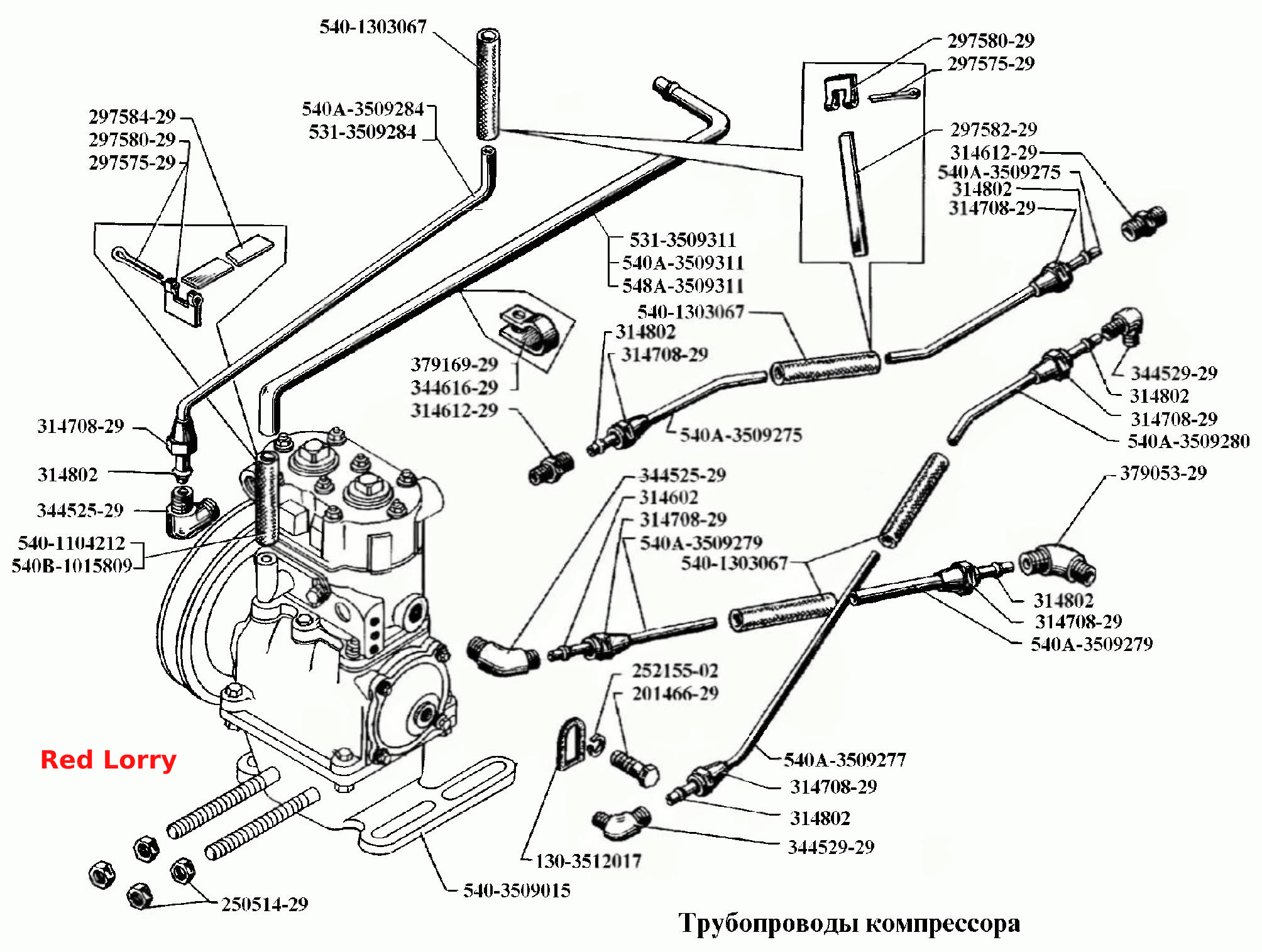

Трубопроводи компресора
100%
Назва деталі
Прокладка
Заводський номер
130-3512017
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
344525-29
Кількість на модель
2
№
Назва деталі
Шланг
Заводський номер
540В-1015809
Кількість на модель
2
№
Назва деталі
Компресор
Заводський номер
540-3509015
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
344529-29
Кількість на модель
2
№
Назва деталі
Трубка
Заводський номер
540А-3509277
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
540А-3509279
Кількість на модель
2
№
Назва деталі
__NT__0__ Трубопровід у зборі
Заводський номер
540А-3509275
Кількість на модель
2
№
Назва деталі
Трубка
Заводський номер
540А-3509280
Кількість на модель
1
№
Назва деталі
Трубка
Заводський номер
540А-3509284
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
531-3509284
Кількість на модель
0
№
Назва деталі
Трубопровід
Заводський номер
531-3509311
Кількість на модель
0
№
Назва деталі
Трубопровід
Заводський номер
540А-3509311
Кількість на модель
0
№
Назва деталі
Пружинна шайба
Заводський номер
252155-02
Кількість на модель
2
№
Назва деталі
Кляммер
Заводський номер
344616-29
Кількість на модель
0
№
Назва деталі
Конусна муфта
Заводський номер
314802
Кількість на модель
7
№
Назва деталі
Шланг
Заводський номер
540-1104212
Кількість на модель
0
№
Назва деталі
Шплінт
Заводський номер
297575-29
Кількість на модель
12
№
Назва деталі
Пряжка
Заводський номер
297580-29
Кількість на модель
12
№
Назва деталі
Стрічка
Заводський номер
297584-29
Кількість на модель
4
№
Назва деталі
Кляммер
Заводський номер
379169-29
Кількість на модель
5
№
Назва деталі
Кутник
Заводський номер
379053-29
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
201466-29
Кількість на модель
2
№
Назва деталі
Ніпель
Заводський номер
314612-29
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
250514-29
Кількість на модель
4
№
Назва деталі
Шланг
Заводський номер
540-1303067
Кількість на модель
4
№
Назва деталі
Стрічка
Заводський номер
297582-29
Кількість на модель
8
№
Назва деталі
Гайка
Заводський номер
314708-29
Кількість на модель
7
№
Назва деталі
Трубопровід
Заводський номер
548А-3509311
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Прокладка | 130-3512017 | 1 | 1 | |||||
| Кутник | 344525-29 | 2 | 2 | |||||
| Шланг | 540В-1015809 | 2 | 2 | |||||
| Компресор | 540-3509015 | 1 | 1 | |||||
| Кутник | 344529-29 | 2 | 2 | |||||
| Трубка | 540А-3509277 | 1 | 1 | |||||
| Трубопровід | 540А-3509279 | 2 | 2 | |||||
| __NT__0__ Трубопровід у зборі | 540А-3509275 | 2 | 2 | |||||
| Трубка | 540А-3509280 | 1 | 1 | |||||
| Трубка | 540А-3509284 | 1 | 1 | |||||
| Трубопровід | 531-3509284 | 0 | 0 | |||||
| Трубопровід | 531-3509311 | 0 | 0 | |||||
| Трубопровід | 540А-3509311 | 0 | 0 | |||||
| Пружинна шайба | 252155-02 | 2 | 2 | |||||
| Кляммер | 344616-29 | 0 | 0 | |||||
| Конусна муфта | 314802 | 7 | 7 | |||||
| Шланг | 540-1104212 | 0 | 0 | |||||
| Шплінт | 297575-29 | 12 | 12 | |||||
| Пряжка | 297580-29 | 12 | 12 | |||||
| Стрічка | 297584-29 | 4 | 4 | |||||
| Кляммер | 379169-29 | 5 | 5 | |||||
| Кутник | 379053-29 | 1 | 1 | |||||
| гвинт | 201466-29 | 2 | 2 | |||||
| Ніпель | 314612-29 | 2 | 2 | |||||
| Гайка | 250514-29 | 4 | 4 | |||||
| Шланг | 540-1303067 | 4 | 4 | |||||
| Стрічка | 297582-29 | 8 | 8 | |||||
| Гайка | 314708-29 | 7 | 7 | |||||
| Трубопровід | 548А-3509311 | 1 | 1 |
