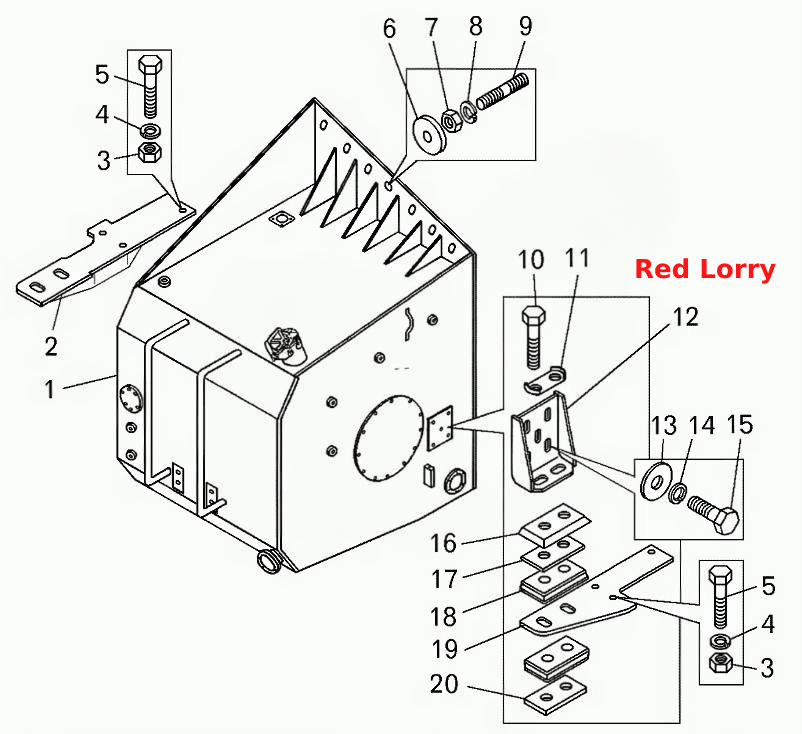

Встановлення паливного бака (75131-1100001-10, 75131-1100001-02)
100%
Назва деталі
Паливний бак у зборі
Заводський номер
75131-1101010-20
Кількість на модель
1
№
1
Назва деталі
Паливний бак у зборі
Заводський номер
75131-1101010-21
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
75131-1101380-20
Кількість на модель
1
№
2
Назва деталі
Гайка MxH
Заводський номер
250586
Кількість на модель
6
№
3
Назва деталі
Диск 24T
Заводський номер
252143
Кількість на модель
6
№
4
Назва деталі
гвинт
Заводський номер
202355
Кількість на модель
6
№
5
Назва деталі
Опорний диск
Заводський номер
75131-1101138
Кількість на модель
7
№
6
Назва деталі
Гайка
Заводський номер
549А-3101040
Кількість на модель
7
№
7
Назва деталі
Диск 27L
Заводський номер
252164
Кількість на модель
7
№
8
Назва деталі
Шпилька
Заводський номер
341088
Кількість на модель
7
№
9
Назва деталі
гвинт
Заводський номер
202363
Кількість на модель
4
№
10
Назва деталі
Пластина
Заводський номер
75491-1101134
Кількість на модель
2
№
11
Назва деталі
Кронштейн
Заводський номер
7513-1101270-20
Кількість на модель
2
№
12
Назва деталі
Диск
Заводський номер
7420-2115316
Кількість на модель
10
№
13
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
10
№
14
Назва деталі
Болт M16-6gх40
Заводський номер
202119
Кількість на модель
10
№
15
Назва деталі
Захисний кожух
Заводський номер
75491-1101492
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
75491-1101488
Кількість на модель
10
№
17
Назва деталі
Віброізолятор
Заводський номер
75491-1101480
Кількість на модель
4
№
18
Назва деталі
Кронштейн
Заводський номер
7513-1101370-10
Кількість на модель
1
№
19
Назва деталі
Пластина
Заводський номер
75491-1101236
Кількість на модель
2
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливний бак у зборі | 75131-1101010-20 | 1 | 1 | 1 | |||
| 1 | Паливний бак у зборі | 75131-1101010-21 | 1 | 1 | 1 | |||
| 2 | Кронштейн | 75131-1101380-20 | 1 | 1 | 2 | |||
| 3 | Гайка MxH | 250586 | 6 | 6 | 3 | |||
| 4 | Диск 24T | 252143 | 6 | 6 | 4 | |||
| 5 | гвинт | 202355 | 6 | 6 | 5 | |||
| 6 | Опорний диск | 75131-1101138 | 7 | 7 | 6 | |||
| 7 | Гайка | 549А-3101040 | 7 | 7 | 7 | |||
| 8 | Диск 27L | 252164 | 7 | 7 | 8 | |||
| 9 | Шпилька | 341088 | 7 | 7 | 9 | |||
| 10 | гвинт | 202363 | 4 | 4 | 10 | |||
| 11 | Пластина | 75491-1101134 | 2 | 2 | 11 | |||
| 12 | Кронштейн | 7513-1101270-20 | 2 | 2 | 12 | |||
| 13 | Диск | 7420-2115316 | 10 | 10 | 13 | |||
| 14 | Шайба 16.ОТ | 252139 | 10 | 10 | 14 | |||
| 15 | Болт M16-6gх40 | 202119 | 10 | 10 | 15 | |||
| 16 | Захисний кожух | 75491-1101492 | 2 | 2 | 16 | |||
| 17 | Прокладка | 75491-1101488 | 10 | 10 | 17 | |||
| 18 | Віброізолятор | 75491-1101480 | 4 | 4 | 18 | |||
| 19 | Кронштейн | 7513-1101370-10 | 1 | 1 | 19 | |||
| 20 | Пластина | 75491-1101236 | 2 | 2 | 20 |
