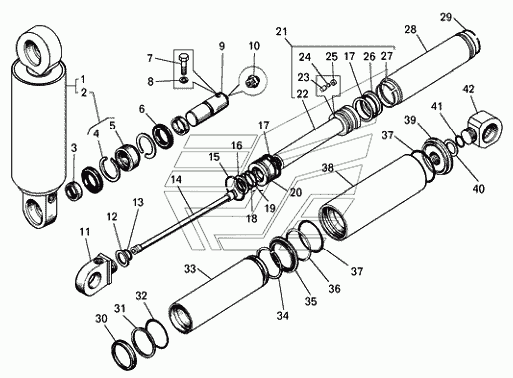

Циліндр перекидного механізму БелАЗ-7540А, БелАЗ-7540В
100%
Назва деталі
Циліндр механізму перекидання у стані установки
Заводський номер
540А-8603009-30
Кількість на модель
2
№
1
Назва деталі
Циліндр механізму перекидання
Заводський номер
540-8603010-20
Кількість на модель
2
№
2
Назва деталі
Втулка
Заводський номер
540-2917450
Кількість на модель
8
№
3
Назва деталі
Опорне кільце
Заводський номер
6411-2907459
Кількість на модель
8
№
4
Назва деталі
Подшипник
Заводський номер
ШСЛ-60К
Кількість на модель
4
№
5
Назва деталі
Сальник
Заводський номер
540-2917454-12
Кількість на модель
8
№
6
Назва деталі
гвинт
Заводський номер
340430
Кількість на модель
4
№
7
Назва деталі
Шайба 16.ОТ
Заводський номер
252139
Кількість на модель
4
№
8
Назва деталі
Палець
Заводський номер
540-2917446-11
Кількість на модель
4
№
9
Назва деталі
Маслянка
Заводський номер
1.3.Ц6.хр
Кількість на модель
4
№
10
Назва деталі
Головка циліндра
Заводський номер
540А-8603026
Кількість на модель
2
№
11
Назва деталі
Стопорне кільце головки
Заводський номер
540-8603126
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
027-032-30-2-2
Кількість на модель
4
№
13
Назва деталі
Трубка циліндра
Заводський номер
540-8603100-20
Кількість на модель
2
№
14
Назва деталі
Кільце
Заводський номер
75405-8603083-10
Кількість на модель
2
№
15
Назва деталі
Запобіжне кільце
Заводський номер
540-8603517-10
Кількість на модель
2
№
16
Назва деталі
Кільце- -
Заводський номер
115-125-58-2-2
Кількість на модель
2
№
17
Назва деталі
Захисна шайба
Заводський номер
540-8603089
Кількість на модель
2
№
18
Назва деталі
Кільце
Заводський номер
080-090-58-2-2
Кількість на модель
2
№
19
Назва деталі
Втулка штока
Заводський номер
540-8603071-30
Кількість на модель
2
№
20
Назва деталі
Шток циліндра в зборі
Заводський номер
75405-8603043
Кількість на модель
2
№
21
Назва деталі
Шток із поршнем
Заводський номер
75405-8603044
Кількість на модель
2
№
22
Назва деталі
Штовхач
Заводський номер
540-8603051-20
Кількість на модель
2
№
23
Назва деталі
Партнер
Заводський номер
17,462-60+10
Кількість на модель
2
№
24
Назва деталі
Гніздо клапана
Заводський номер
540-8603050-10
Кількість на модель
2
№
25
Назва деталі
Захисна шайба
Заводський номер
7523-3429108
Кількість на модель
4
№
26
Назва деталі
Направляюче кільце
Заводський номер
540-8603046-10
Кількість на модель
2
№
27
Назва деталі
Третя труба циліндра
Заводський номер
540-8603064-30
Кількість на модель
2
№
28
Назва деталі
Обмежувальне кільце
Заводський номер
540-8603086
Кількість на модель
4
№
29
Назва деталі
Запобіжне кільце
Заводський номер
540-8603546-10
Кількість на модель
2
№
30
Назва деталі
Захисна шайба
Заводський номер
540-8603090
Кількість на модель
2
№
31
Назва деталі
Кільце ГОСТ
Заводський номер
145-155-58-2-2
Кількість на модель
2
№
32
Назва деталі
Трубка циліндра
Заводський номер
540-8603030-20
Кількість на модель
2
№
33
Назва деталі
Обмежувальне кільце
Заводський номер
540-8603548
Кількість на модель
2
№
34
Назва деталі
Запобіжне кільце
Заводський номер
540-8603569-10
Кількість на модель
2
№
35
Назва деталі
Захисна шайба
Заводський номер
540-8603091
Кількість на модель
2
№
36
Назва деталі
Кільце ГОСТ
Заводський номер
170-180-58-2-2
Кількість на модель
4
№
37
Назва деталі
Перша труба циліндра
Заводський номер
540-8603014-20
Кількість на модель
2
№
38
Назва деталі
Кришка
Заводський номер
540-8603058
Кількість на модель
2
№
39
Назва деталі
Кільце головки
Заводський номер
7547-8603126
Кількість на модель
2
№
40
Назва деталі
Кільце
Заводський номер
056-062-36-2-2
Кількість на модель
4
№
41
Назва деталі
Верхня головка циліндра
Заводський номер
9571-8603025-20
Кількість на модель
2
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Циліндр механізму перекидання у стані установки | 540А-8603009-30 | 2 | 2 | 1 | |||
| 2 | Циліндр механізму перекидання | 540-8603010-20 | 2 | 2 | 2 | |||
| 3 | Втулка | 540-2917450 | 8 | 8 | 3 | |||
| 4 | Опорне кільце | 6411-2907459 | 8 | 8 | 4 | |||
| 5 | Подшипник | ШСЛ-60К | 4 | 4 | 5 | |||
| 6 | Сальник | 540-2917454-12 | 8 | 8 | 6 | |||
| 7 | гвинт | 340430 | 4 | 4 | 7 | |||
| 8 | Шайба 16.ОТ | 252139 | 4 | 4 | 8 | |||
| 9 | Палець | 540-2917446-11 | 4 | 4 | 9 | |||
| 10 | Маслянка | 1.3.Ц6.хр | 4 | 4 | 10 | |||
| 11 | Головка циліндра | 540А-8603026 | 2 | 2 | 11 | |||
| 12 | Стопорне кільце головки | 540-8603126 | 2 | 2 | 12 | |||
| 13 | Кільце | 027-032-30-2-2 | 4 | 4 | 13 | |||
| 14 | Трубка циліндра | 540-8603100-20 | 2 | 2 | 14 | |||
| 15 | Кільце | 75405-8603083-10 | 2 | 2 | 15 | |||
| 16 | Запобіжне кільце | 540-8603517-10 | 2 | 2 | 16 | |||
| 17 | Кільце- - | 115-125-58-2-2 | 2 | 2 | 17 | |||
| 18 | Захисна шайба | 540-8603089 | 2 | 2 | 18 | |||
| 19 | Кільце | 080-090-58-2-2 | 2 | 2 | 19 | |||
| 20 | Втулка штока | 540-8603071-30 | 2 | 2 | 20 | |||
| 21 | Шток циліндра в зборі | 75405-8603043 | 2 | 2 | 21 | |||
| 22 | Шток із поршнем | 75405-8603044 | 2 | 2 | 22 | |||
| 23 | Штовхач | 540-8603051-20 | 2 | 2 | 23 | |||
| 24 | Партнер | 17,462-60+10 | 2 | 2 | 24 | |||
| 25 | Гніздо клапана | 540-8603050-10 | 2 | 2 | 25 | |||
| 26 | Захисна шайба | 7523-3429108 | 4 | 4 | 26 | |||
| 27 | Направляюче кільце | 540-8603046-10 | 2 | 2 | 27 | |||
| 28 | Третя труба циліндра | 540-8603064-30 | 2 | 2 | 28 | |||
| 29 | Обмежувальне кільце | 540-8603086 | 4 | 4 | 29 | |||
| 30 | Запобіжне кільце | 540-8603546-10 | 2 | 2 | 30 | |||
| 31 | Захисна шайба | 540-8603090 | 2 | 2 | 31 | |||
| 32 | Кільце ГОСТ | 145-155-58-2-2 | 2 | 2 | 32 | |||
| 33 | Трубка циліндра | 540-8603030-20 | 2 | 2 | 33 | |||
| 34 | Обмежувальне кільце | 540-8603548 | 2 | 2 | 34 | |||
| 35 | Запобіжне кільце | 540-8603569-10 | 2 | 2 | 35 | |||
| 36 | Захисна шайба | 540-8603091 | 2 | 2 | 36 | |||
| 37 | Кільце ГОСТ | 170-180-58-2-2 | 4 | 4 | 37 | |||
| 38 | Перша труба циліндра | 540-8603014-20 | 2 | 2 | 38 | |||
| 39 | Кришка | 540-8603058 | 2 | 2 | 39 | |||
| 40 | Кільце головки | 7547-8603126 | 2 | 2 | 40 | |||
| 41 | Кільце | 056-062-36-2-2 | 4 | 4 | 41 | |||
| 42 | Верхня головка циліндра | 9571-8603025-20 | 2 | 2 | 42 |
