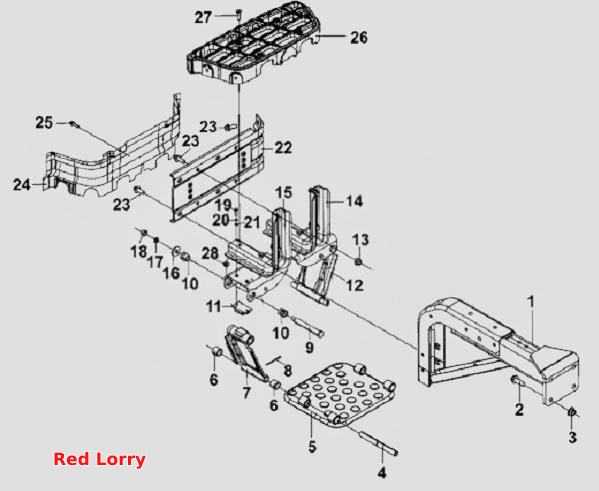

Підзбірка лівої підніжки — для автомобіля в зборі
100%
Назва деталі
Підузл третього етапу
Заводський номер
8405001-C0101GY
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
Q32010-Z6H
Кількість на модель
4
№
Назва деталі
Пружинна шайба
Заводський номер
Q40312
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
Q40112
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
Q340B12
Кількість на модель
2
№
Назва деталі
Куточок у зборі __NT__0__
Заводський номер
8405348-C0101
Кількість на модель
2
№
Назва деталі
Кронштейн
Заводський номер
8405369-C0101
Кількість на модель
1
№
1
Назва деталі
гвинт
Заводський номер
Q1841235-Z6H
Кількість на модель
4
№
2
Назва деталі
Гайка
Заводський номер
Q32012-Z6H
Кількість на модель
4
№
3
Назва деталі
Шплінт
Заводський номер
8405449-C0100
Кількість на модель
2
№
4
Назва деталі
Підніжка
Заводський номер
8405459-C0100
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
8405452-C0100
Кількість на модель
4
№
6
Назва деталі
Кронштейн
Заводський номер
8405430-C0100
Кількість на модель
1
№
7
Назва деталі
Шплінт
Заводський номер
Q500B3232
Кількість на модель
2
№
8
Назва деталі
Шплінт
Заводський номер
8405445-C0100
Кількість на модель
2
№
9
Назва деталі
Втулка
Заводський номер
8405448-C0100
Кількість на модель
4
№
10
Назва деталі
Заглушка
Заводський номер
8405419-C0100
Кількість на модель
2
№
11
Назва деталі
Кронштейн
Заводський номер
8405429-C0100
Кількість на модель
1
№
12
Назва деталі
Гайка
Заводський номер
Q32010
Кількість на модель
1
№
13
Назва деталі
Кронштейн
Заводський номер
8405409-C0100
Кількість на модель
1
№
14
Назва деталі
Кронштейн
Заводський номер
8405410-C0100
Кількість на модель
1
№
15
Назва деталі
Велика шайба
Заводський номер
Q40210-Z6H
Кількість на модель
2
№
16
Назва деталі
Пружинна шайба
Заводський номер
Q40310-Z6H
Кількість на модель
2
№
17
Назва деталі
Гайка
Заводський номер
Q340B10-Z6H
Кількість на модель
2
№
18
Назва деталі
МАГАЗИН HEXAGON
Заводський номер
Q150B0520-Z6H
Кількість на модель
4
№
19
Назва деталі
Стандартна пружинна шайба
Заводський номер
Q40305-Z6H
Кількість на модель
4
№
20
Назва деталі
Плоска шайба
Заводський номер
Q40105-Z6H
Кількість на модель
2
№
21
Назва деталі
Кронштейн
Заводський номер
8405340-C0100
Кількість на модель
1
№
22
Назва деталі
гвинт
Заводський номер
Q1841025-Z6H
Кількість на модель
14
№
23
Назва деталі
Захисний екран лівої нижньої сходинки
Заводський номер
8405325-C0102
Кількість на модель
1
№
24
Назва деталі
гвинт
Заводський номер
Q1840620-Z6H
Кількість на модель
2
№
25
Назва деталі
Ліва нижня підніжка
Заводський номер
8405309-C0100
Кількість на модель
1
№
26
Назва деталі
гвинт
Заводський номер
Q150B0825-Z6H
Кількість на модель
4
№
27
Назва деталі
Гайка
Заводський номер
Q32008-Z6H
Кількість на модель
4
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підузл третього етапу | 8405001-C0101GY | 1 | 1 | |||||
| Гайка | Q32010-Z6H | 4 | 4 | |||||
| Пружинна шайба | Q40312 | 2 | 2 | |||||
| Диск | Q40112 | 2 | 2 | |||||
| Гайка | Q340B12 | 2 | 2 | |||||
| Куточок у зборі __NT__0__ | 8405348-C0101 | 2 | 2 | |||||
| 1 | Кронштейн | 8405369-C0101 | 1 | 1 | 1 | |||
| 2 | гвинт | Q1841235-Z6H | 4 | 4 | 2 | |||
| 3 | Гайка | Q32012-Z6H | 4 | 4 | 3 | |||
| 4 | Шплінт | 8405449-C0100 | 2 | 2 | 4 | |||
| 5 | Підніжка | 8405459-C0100 | 1 | 1 | 5 | |||
| 6 | Втулка | 8405452-C0100 | 4 | 4 | 6 | |||
| 7 | Кронштейн | 8405430-C0100 | 1 | 1 | 7 | |||
| 8 | Шплінт | Q500B3232 | 2 | 2 | 8 | |||
| 9 | Шплінт | 8405445-C0100 | 2 | 2 | 9 | |||
| 10 | Втулка | 8405448-C0100 | 4 | 4 | 10 | |||
| 11 | Заглушка | 8405419-C0100 | 2 | 2 | 11 | |||
| 12 | Кронштейн | 8405429-C0100 | 1 | 1 | 12 | |||
| 13 | Гайка | Q32010 | 1 | 1 | 13 | |||
| 14 | Кронштейн | 8405409-C0100 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 8405410-C0100 | 1 | 1 | 15 | |||
| 16 | Велика шайба | Q40210-Z6H | 2 | 2 | 16 | |||
| 17 | Пружинна шайба | Q40310-Z6H | 2 | 2 | 17 | |||
| 18 | Гайка | Q340B10-Z6H | 2 | 2 | 18 | |||
| 19 | МАГАЗИН HEXAGON | Q150B0520-Z6H | 4 | 4 | 19 | |||
| 20 | Стандартна пружинна шайба | Q40305-Z6H | 4 | 4 | 20 | |||
| 21 | Плоска шайба | Q40105-Z6H | 2 | 2 | 21 | |||
| 22 | Кронштейн | 8405340-C0100 | 1 | 1 | 22 | |||
| 23 | гвинт | Q1841025-Z6H | 14 | 14 | 23 | |||
| 24 | Захисний екран лівої нижньої сходинки | 8405325-C0102 | 1 | 1 | 24 | |||
| 25 | гвинт | Q1840620-Z6H | 2 | 2 | 25 | |||
| 26 | Ліва нижня підніжка | 8405309-C0100 | 1 | 1 | 26 | |||
| 27 | гвинт | Q150B0825-Z6H | 4 | 4 | 27 | |||
| 28 | Гайка | Q32008-Z6H | 4 | 4 | 28 |
