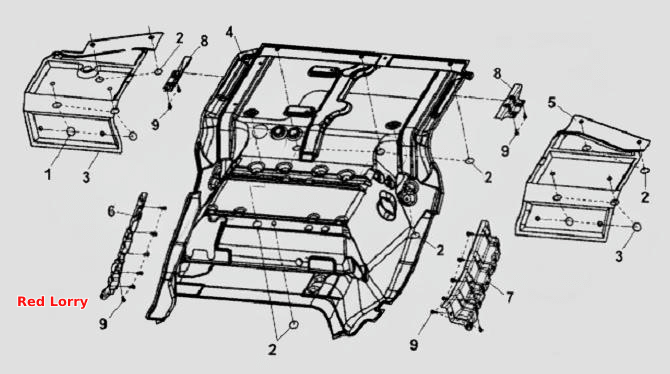

Вузол нижнього ізоляційного матраца підлоги
100%
Назва деталі
Нижня теплоізоляція лівої підлоги в зборі
Заводський номер
5110010-C0100
Кількість на модель
1
№
1
Назва деталі
Поршень
Заводський номер
5109901-C0100
Кількість на модель
10
№
2
Назва деталі
Поршень
Заводський номер
5109902-C0100
Кількість на модель
8
№
3
Назва деталі
Нижня теплоізоляція середньої частини підлоги в зборі
Заводський номер
5110020-C0100
Кількість на модель
1
№
4
Назва деталі
Нижня теплоізоляція правої підлоги в зборі
Заводський номер
5110030-C0100
Кількість на модель
1
№
5
Назва деталі
Ліва передня кріпильна пластина у зборі
Заводський номер
5110039-C0100
Кількість на модель
1
№
6
Назва деталі
Права передня кріпильна пластина у зборі
Заводський номер
5110040-C0100
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
5110045-C0100
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
Q1840616-Z6H
Кількість на модель
16
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Нижня теплоізоляція лівої підлоги в зборі | 5110010-C0100 | 1 | 1 | 1 | |||
| 2 | Поршень | 5109901-C0100 | 10 | 10 | 2 | |||
| 3 | Поршень | 5109902-C0100 | 8 | 8 | 3 | |||
| 4 | Нижня теплоізоляція середньої частини підлоги в зборі | 5110020-C0100 | 1 | 1 | 4 | |||
| 5 | Нижня теплоізоляція правої підлоги в зборі | 5110030-C0100 | 1 | 1 | 5 | |||
| 6 | Ліва передня кріпильна пластина у зборі | 5110039-C0100 | 1 | 1 | 6 | |||
| 7 | Права передня кріпильна пластина у зборі | 5110040-C0100 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 5110045-C0100 | 2 | 2 | 8 | |||
| 9 | гвинт | Q1840616-Z6H | 16 | 16 | 9 |
