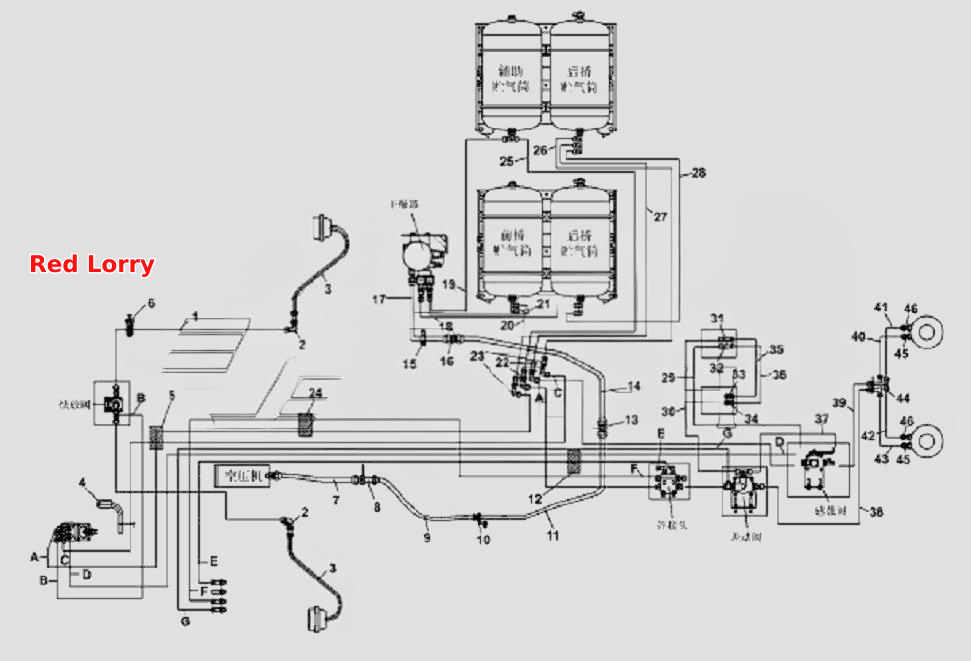

Схема трубопроводу вихлопного гальма
100%
Назва деталі
Гайка
Заводський номер
Q353B16
Кількість на модель
2
№
Назва деталі
Нижній кріплення стяжної пластини окремої труби
Заводський номер
35ZB6-06622
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
35N-06027
Кількість на модель
1
№
Назва деталі
О-кільце
Заводський номер
35N-06032
Кількість на модель
1
№
Назва деталі
Нейлонова трубка
Заводський номер
RQ85010110
Кількість на модель
1
№
Назва деталі
Комплект захисних чохлів для рами автомобіля
Заводський номер
3506042-ZB700
Кількість на модель
2
№
Назва деталі
Трійник
Заводський номер
35ZB3-06096
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
Q353B27
Кількість на модель
1
№
Назва деталі
Монтаж
Заводський номер
35ZB3A-06070
Кількість на модель
1
№
Назва деталі
Пружинна шайба
Заводський номер
Q40308
Кількість на модель
4
№
Назва деталі
Гайка
Заводський номер
Q340B08
Кількість на модель
4
№
Назва деталі
Кронштейн
Заводський номер
35Z63E-06082
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
Q150B0835
Кількість на модель
1
№
Назва деталі
Bolt Mx
Заводський номер
Q150B0865
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
Q41020
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
Q353B20
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
Q41016
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
Q150B0825
Кількість на модель
4
№
Назва деталі
Стрічка
Заводський номер
35ZB8A-06105
Кількість на модель
4
№
Назва деталі
Стрічка хомута
Заводський номер
35ZB7-06102
Кількість на модель
4
№
Назва деталі
Трубка в зборі
Заводський номер
RQ85006125C
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
Q41018
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
Q351B18
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
35N-06153
Кількість на модель
2
№
Назва деталі
Комплект нейлонових трубок
Заводський номер
RQ85006175K
Кількість на модель
1
№
Назва деталі
Комплект нейлонових трубок
Заводський номер
RQ85006310E
Кількість на модель
1
№
Назва деталі
Захисний чохол
Заводський номер
RQ8551940
Кількість на модель
3
№
Назва деталі
Штуцер-кутник
Заводський номер
35T01-06119
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
Q340B12
Кількість на модель
44
№
Назва деталі
Пружинна шайба
Заводський номер
Q40312
Кількість на модель
44
№
Назва деталі
гвинт
Заводський номер
Q150B1240
Кількість на модель
13
№
Назва деталі
Гвинт із шестигранною головкою
Заводський номер
Q150B1230
Кількість на модель
31
№
Назва деталі
Стрічка хомута
Заводський номер
35ZB8A-06102
Кількість на модель
46
№
Назва деталі
Трубка в зборі
Заводський номер
RQ85010185
Кількість на модель
1
№
1
Назва деталі
Штуцер
Заводський номер
35ZB1-06071
Кількість на модель
2
№
2
Назва деталі
Шланг у комплекті
Заводський номер
Q-22-600W
Кількість на модель
2
№
3
Назва деталі
Тримач у зборі
Заводський номер
3506820-T0500
Кількість на модель
1
№
4
Назва деталі
Гумова вставка
Заводський номер
3524081-T0100
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
35ZB8A-06101
Кількість на модель
44
№
6
Назва деталі
Перший вузол повітряного трубопроводу — від повітряного компресора до осушувача повітря
Заводський номер
3506202-T2200
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
3506821-T2200
Кількість на модель
1
№
8
Назва деталі
Високотемпературний шланг
Заводський номер
3506710-90060
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
35ZB7-06088
Кількість на модель
1
№
10
Назва деталі
Трубка в зборі
Заводський номер
3506204-T1400
Кількість на модель
1
№
11
Назва деталі
Захисна куртка
Заводський номер
3506891-T0101
Кількість на модель
4
№
12
Назва деталі
Штуцер
Заводський номер
35ZB3A-06108
Кількість на модель
1
№
13
Назва деталі
Третій вузол повітропроводу — від повітряного компресора до осушувача повітря
Заводський номер
3506206-T2201
Кількість на модель
1
№
14
Назва деталі
Верхній утримувач стяжної пластини однотрубної системи
Заводський номер
35ZB6-06621
Кількість на модель
4
№
15
Назва деталі
Четвертий вузол повітропроводу — від повітряного компресора до осушувача повітря
Заводський номер
3506208-T2200
Кількість на модель
1
№
17
Назва деталі
Трубка в зборі
Заводський номер
3506530-T1400
Кількість на модель
1
№
18
Назва деталі
Трубка в зборі
Заводський номер
3506526-T1400
Кількість на модель
1
№
19
Назва деталі
Трубка в зборі
Заводський номер
3506510-T1400
Кількість на модель
1
№
20
Назва деталі
Трубка в зборі
Заводський номер
3506522-T1400
Кількість на модель
1
№
21
Назва деталі
Кутник
Заводський номер
35Z61-06128
Кількість на модель
2
№
22
Назва деталі
Кутник
Заводський номер
35Z06A-06127
Кількість на модель
2
№
23
Назва деталі
Комплект нейлонових хомутів для труб
Заводський номер
3506110-T2204
Кількість на модель
1
№
24
Назва деталі
Трубка в зборі
Заводський номер
3506512-T1400
Кількість на модель
1
№
25
Назва деталі
Трубка в зборі
Заводський номер
3506516-T1400
Кількість на модель
1
№
26
Назва деталі
Трубка в зборі
Заводський номер
3506514-T1400
Кількість на модель
1
№
27
Назва деталі
Трубка в зборі
Заводський номер
3506510-ZB700
Кількість на модель
1
№
28
Назва деталі
Трубка в зборі
Заводський номер
RQ8501080
Кількість на модель
1
№
29
Назва деталі
Трубка в зборі
Заводський номер
RQ8501470
Кількість на модель
1
№
30
Назва деталі
Трійник
Заводський номер
35B06-06094
Кількість на модель
1
№
31
Назва деталі
Трійник
Заводський номер
35ZB3-06094
Кількість на модель
1
№
32
Назва деталі
Кутовий штуцер
Заводський номер
3506042-B40D0
Кількість на модель
1
№
33
Назва деталі
Ліктьовий суглоб
Заводський номер
3506043-B40D0
Кількість на модель
1
№
34
Назва деталі
Трубка в зборі
Заводський номер
RQ8501035
Кількість на модель
1
№
35
Назва деталі
Трубка в зборі
Заводський номер
RQ8501435
Кількість на модель
1
№
36
Назва деталі
Монтаж нейлонової труби — від релейного клапана до диференціального клапана
Заводський номер
3506510-T2200
Кількість на модель
1
№
37
Назва деталі
Трубка в зборі
Заводський номер
RQ85010155D
Кількість на модель
1
№
38
Назва деталі
Трубка в зборі
Заводський номер
RQ85014135J
Кількість на модель
1
№
39
Назва деталі
Нейлонова трубка
Заводський номер
RQ8501030
Кількість на модель
1
№
40
Назва деталі
Трубка в зборі
Заводський номер
RQ8501430
Кількість на модель
1
№
42
Назва деталі
Трійник
Заводський номер
35ZB3-06095
Кількість на модель
1
№
44
Назва деталі
Кутник
Заводський номер
35N-06124
Кількість на модель
2
№
45
Назва деталі
Штуцер
Заводський номер
35Z41-06105
Кількість на модель
2
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гайка | Q353B16 | 2 | 2 | |||||
| Нижній кріплення стяжної пластини окремої труби | 35ZB6-06622 | 2 | 2 | |||||
| Гайка | 35N-06027 | 1 | 1 | |||||
| О-кільце | 35N-06032 | 1 | 1 | |||||
| Нейлонова трубка | RQ85010110 | 1 | 1 | |||||
| Комплект захисних чохлів для рами автомобіля | 3506042-ZB700 | 2 | 2 | |||||
| Трійник | 35ZB3-06096 | 1 | 1 | |||||
| Гайка | Q353B27 | 1 | 1 | |||||
| Монтаж | 35ZB3A-06070 | 1 | 1 | |||||
| Пружинна шайба | Q40308 | 4 | 4 | |||||
| Гайка | Q340B08 | 4 | 4 | |||||
| Кронштейн | 35Z63E-06082 | 2 | 2 | |||||
| гвинт | Q150B0835 | 1 | 1 | |||||
| Bolt Mx | Q150B0865 | 2 | 2 | |||||
| Диск | Q41020 | 2 | 2 | |||||
| Гайка | Q353B20 | 2 | 2 | |||||
| Диск | Q41016 | 2 | 2 | |||||
| гвинт | Q150B0825 | 4 | 4 | |||||
| Стрічка | 35ZB8A-06105 | 4 | 4 | |||||
| Стрічка хомута | 35ZB7-06102 | 4 | 4 | |||||
| Трубка в зборі | RQ85006125C | 1 | 1 | |||||
| Диск | Q41018 | 2 | 2 | |||||
| Гайка | Q351B18 | 2 | 2 | |||||
| Штуцер | 35N-06153 | 2 | 2 | |||||
| Комплект нейлонових трубок | RQ85006175K | 1 | 1 | |||||
| Комплект нейлонових трубок | RQ85006310E | 1 | 1 | |||||
| Захисний чохол | RQ8551940 | 3 | 3 | |||||
| Штуцер-кутник | 35T01-06119 | 1 | 1 | |||||
| Гайка | Q340B12 | 44 | 44 | |||||
| Пружинна шайба | Q40312 | 44 | 44 | |||||
| гвинт | Q150B1240 | 13 | 13 | |||||
| Гвинт із шестигранною головкою | Q150B1230 | 31 | 31 | |||||
| Стрічка хомута | 35ZB8A-06102 | 46 | 46 | |||||
| 1 | Трубка в зборі | RQ85010185 | 1 | 1 | 1 | |||
| 2 | Штуцер | 35ZB1-06071 | 2 | 2 | 2 | |||
| 3 | Шланг у комплекті | Q-22-600W | 2 | 2 | 3 | |||
| 4 | Тримач у зборі | 3506820-T0500 | 1 | 1 | 4 | |||
| 5 | Гумова вставка | 3524081-T0100 | 1 | 1 | 5 | |||
| 6 | Кронштейн | 35ZB8A-06101 | 44 | 44 | 6 | |||
| 7 | Перший вузол повітряного трубопроводу — від повітряного компресора до осушувача повітря | 3506202-T2200 | 1 | 1 | 7 | |||
| 8 | Кронштейн | 3506821-T2200 | 1 | 1 | 8 | |||
| 9 | Високотемпературний шланг | 3506710-90060 | 1 | 1 | 9 | |||
| 10 | Кронштейн | 35ZB7-06088 | 1 | 1 | 10 | |||
| 11 | Трубка в зборі | 3506204-T1400 | 1 | 1 | 11 | |||
| 12 | Захисна куртка | 3506891-T0101 | 4 | 4 | 12 | |||
| 13 | Штуцер | 35ZB3A-06108 | 1 | 1 | 13 | |||
| 14 | Третій вузол повітропроводу — від повітряного компресора до осушувача повітря | 3506206-T2201 | 1 | 1 | 14 | |||
| 15 | Верхній утримувач стяжної пластини однотрубної системи | 35ZB6-06621 | 4 | 4 | 15 | |||
| 17 | Четвертий вузол повітропроводу — від повітряного компресора до осушувача повітря | 3506208-T2200 | 1 | 1 | 17 | |||
| 18 | Трубка в зборі | 3506530-T1400 | 1 | 1 | 18 | |||
| 19 | Трубка в зборі | 3506526-T1400 | 1 | 1 | 19 | |||
| 20 | Трубка в зборі | 3506510-T1400 | 1 | 1 | 20 | |||
| 21 | Трубка в зборі | 3506522-T1400 | 1 | 1 | 21 | |||
| 22 | Кутник | 35Z61-06128 | 2 | 2 | 22 | |||
| 23 | Кутник | 35Z06A-06127 | 2 | 2 | 23 | |||
| 24 | Комплект нейлонових хомутів для труб | 3506110-T2204 | 1 | 1 | 24 | |||
| 25 | Трубка в зборі | 3506512-T1400 | 1 | 1 | 25 | |||
| 26 | Трубка в зборі | 3506516-T1400 | 1 | 1 | 26 | |||
| 27 | Трубка в зборі | 3506514-T1400 | 1 | 1 | 27 | |||
| 28 | Трубка в зборі | 3506510-ZB700 | 1 | 1 | 28 | |||
| 29 | Трубка в зборі | RQ8501080 | 1 | 1 | 29 | |||
| 30 | Трубка в зборі | RQ8501470 | 1 | 1 | 30 | |||
| 31 | Трійник | 35B06-06094 | 1 | 1 | 31 | |||
| 32 | Трійник | 35ZB3-06094 | 1 | 1 | 32 | |||
| 33 | Кутовий штуцер | 3506042-B40D0 | 1 | 1 | 33 | |||
| 34 | Ліктьовий суглоб | 3506043-B40D0 | 1 | 1 | 34 | |||
| 35 | Трубка в зборі | RQ8501035 | 1 | 1 | 35 | |||
| 36 | Трубка в зборі | RQ8501435 | 1 | 1 | 36 | |||
| 37 | Монтаж нейлонової труби — від релейного клапана до диференціального клапана | 3506510-T2200 | 1 | 1 | 37 | |||
| 38 | Трубка в зборі | RQ85010155D | 1 | 1 | 38 | |||
| 39 | Трубка в зборі | RQ85014135J | 1 | 1 | 39 | |||
| 40 | Нейлонова трубка | RQ8501030 | 1 | 1 | 40 | |||
| 42 | Трубка в зборі | RQ8501430 | 1 | 1 | 42 | |||
| 44 | Трійник | 35ZB3-06095 | 1 | 1 | 44 | |||
| 45 | Кутник | 35N-06124 | 2 | 2 | 45 | |||
| 46 | Штуцер | 35Z41-06105 | 2 | 2 | 46 |
