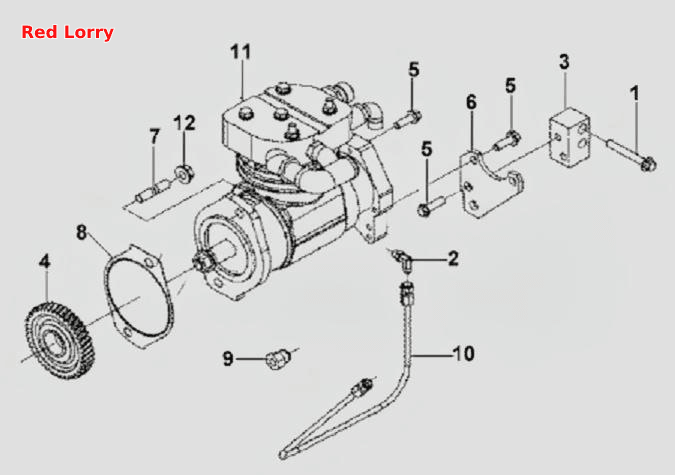

Узбірка повітряного компресора
100%
Назва деталі
гвинт
Заводський номер
A3901757
Кількість на модель
2
№
1
Назва деталі
Кутовий штуцер
Заводський номер
C3415333
Кількість на модель
1
№
2
Назва деталі
Розділовий блок
Заводський номер
C3415606
Кількість на модель
1
№
3
Назва деталі
Шестерня компресора
Заводський номер
C3415607
Кількість на модель
1
№
4
Назва деталі
Шестигранний болт із фланцевою поверхнею
Заводський номер
C3903112
Кількість на модель
4
№
5
Назва деталі
Кронштейн компресора
Заводський номер
C3934079
Кількість на модель
1
№
6
Назва деталі
Шпилька
Заводський номер
C3937122
Кількість на модель
2
№
7
Назва деталі
Ущільнювальна прокладка
Заводський номер
C3940245
Кількість на модель
1
№
8
Назва деталі
Кутовий штуцер у зборі
Заводський номер
C3976749
Кількість на модель
1
№
9
Назва деталі
Шланг компресора
Заводський номер
C3976797
Кількість на модель
1
№
10
Назва деталі
Компресор у зборі
Заводський номер
C4936535
Кількість на модель
1
№
11
Назва деталі
Гайка
Заводський номер
Q32012
Кількість на модель
2
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | гвинт | A3901757 | 2 | 2 | 1 | |||
| 2 | Кутовий штуцер | C3415333 | 1 | 1 | 2 | |||
| 3 | Розділовий блок | C3415606 | 1 | 1 | 3 | |||
| 4 | Шестерня компресора | C3415607 | 1 | 1 | 4 | |||
| 5 | Шестигранний болт із фланцевою поверхнею | C3903112 | 4 | 4 | 5 | |||
| 6 | Кронштейн компресора | C3934079 | 1 | 1 | 6 | |||
| 7 | Шпилька | C3937122 | 2 | 2 | 7 | |||
| 8 | Ущільнювальна прокладка | C3940245 | 1 | 1 | 8 | |||
| 9 | Кутовий штуцер у зборі | C3976749 | 1 | 1 | 9 | |||
| 10 | Шланг компресора | C3976797 | 1 | 1 | 10 | |||
| 11 | Компресор у зборі | C4936535 | 1 | 1 | 11 | |||
| 12 | Гайка | Q32012 | 2 | 2 | 12 |
