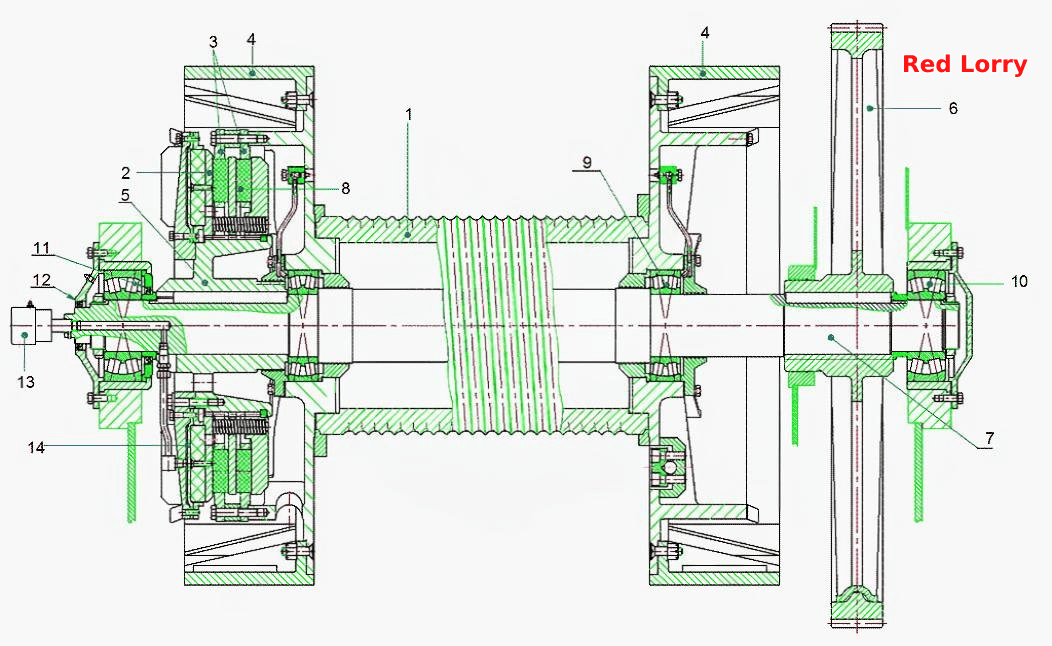

Вал барабана у зборі
100%
Назва деталі
Барабан
Заводський номер
АПР60/80.03.07.100
Кількість на модель
1
№
1
Назва деталі
Ведучий диск у зборі
Заводський номер
АР.03.07.200
Кількість на модель
1
№
2
Назва деталі
Ведений диск у зборі
Заводський номер
АР.03.07.900
Кількість на модель
2
№
3
Назва деталі
Гальмівна шайба
Заводський номер
УПР60/80М.02.04.001
Кількість на модель
2
№
4
Назва деталі
Колесо зубчастої муфти
Заводський номер
АПР60/80.03.07.029
Кількість на модель
1
№
5
Назва деталі
Зубчасте колесо
Заводський номер
АПР60/80.03.07.001
Кількість на модель
1
№
6
Назва деталі
Вал барабана
Заводський номер
АПР60/80.03.07.002
Кількість на модель
1
№
7
Назва деталі
Кругла вставка
Заводський номер
АР.03.07.017
Кількість на модель
32
№
8
Назва деталі
Підшипник ГОСТ
Заводський номер
3528
Кількість на модель
2
№
9
Назва деталі
ЧОЛОВІЧА СУПАРТ
Заводський номер
3622
Кількість на модель
2
№
10
Назва деталі
Манжета I-70х95-3 ГОСТ8752-79
Заводський номер
I-70х95-3
Кількість на модель
1
№
11
Назва деталі
Манжета I-145х175-3 ГОСТ8752-79
Заводський номер
I-145х175-3
Кількість на модель
1
№
12
Назва деталі
Вертлюжок
Заводський номер
АР.05.01.200
Кількість на модель
1
№
13
Назва деталі
Діафрагма
Заводський номер
АР.03.07.036
Кількість на модель
1
№
14
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Барабан | АПР60/80.03.07.100 | 1 | 1 | 1 | |||
| 2 | Ведучий диск у зборі | АР.03.07.200 | 1 | 1 | 2 | |||
| 3 | Ведений диск у зборі | АР.03.07.900 | 2 | 2 | 3 | |||
| 4 | Гальмівна шайба | УПР60/80М.02.04.001 | 2 | 2 | 4 | |||
| 5 | Колесо зубчастої муфти | АПР60/80.03.07.029 | 1 | 1 | 5 | |||
| 6 | Зубчасте колесо | АПР60/80.03.07.001 | 1 | 1 | 6 | |||
| 7 | Вал барабана | АПР60/80.03.07.002 | 1 | 1 | 7 | |||
| 8 | Кругла вставка | АР.03.07.017 | 32 | 32 | 8 | |||
| 9 | Підшипник ГОСТ | 3528 | 2 | 2 | 9 | |||
| 10 | ЧОЛОВІЧА СУПАРТ | 3622 | 2 | 2 | 10 | |||
| 11 | Манжета I-70х95-3 ГОСТ8752-79 | I-70х95-3 | 1 | 1 | 11 | |||
| 12 | Манжета I-145х175-3 ГОСТ8752-79 | I-145х175-3 | 1 | 1 | 12 | |||
| 13 | Вертлюжок | АР.05.01.200 | 1 | 1 | 13 | |||
| 14 | Діафрагма | АР.03.07.036 | 1 | 1 | 14 |
