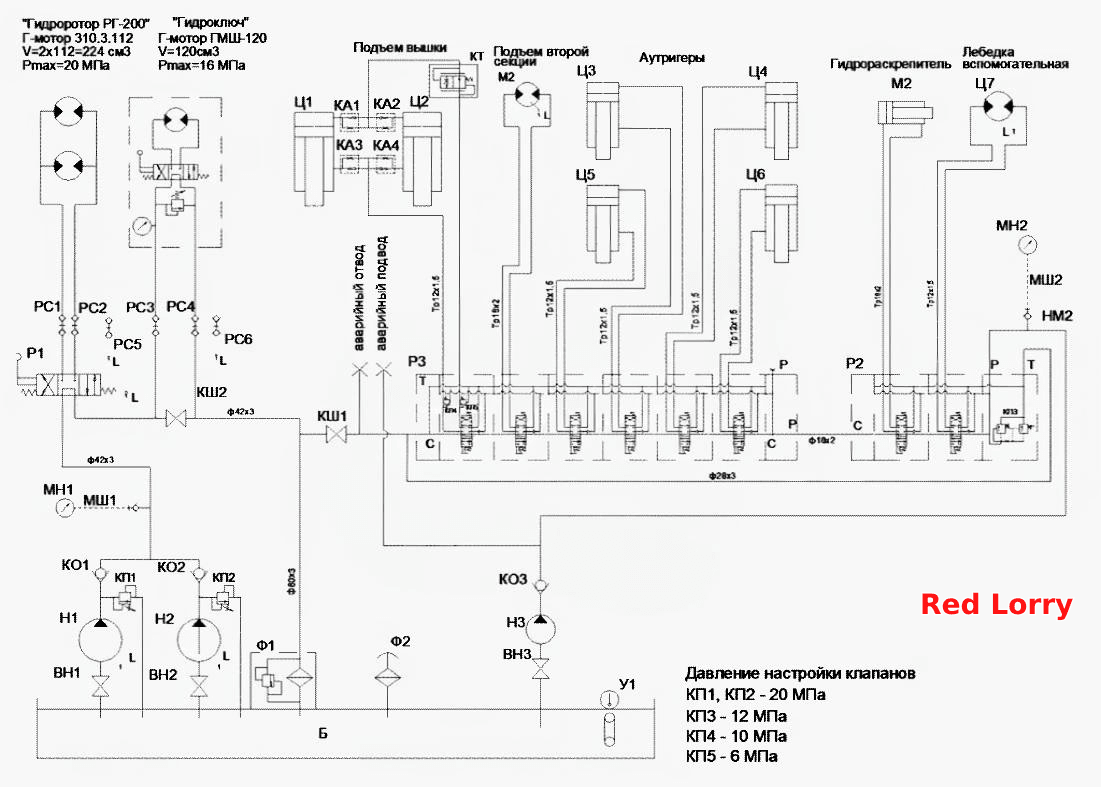

Принципова гідравлічна схема
100%
Назва деталі
Фільтр
Заводський номер
RFM-110-CV-1-B-B-8-R1-S
Кількість на модель
1
№
Назва деталі
Мікрошланг
Заводський номер
6400-10.162-50.204-2500
Кількість на модель
1
№
Назва деталі
Мікрошланг
Заводський номер
6400-10.162-50.204-1500
Кількість на модель
1
№
Назва деталі
Манометр
Заводський номер
М635RL250.09
Кількість на модель
2
№
Назва деталі
Кульовий кран
Заводський номер
КШП-32-250.00.000
Кількість на модель
1
№
Назва деталі
Кульовий кран
Заводський номер
КШШ-20-250.00.000
Кількість на модель
1
№
Назва деталі
Муфтовий кран ТУ26-07-1452-88
Заводський номер
ТУ26-07-1452-88
Кількість на модель
2
№
Назва деталі
Запобіжний клапан
Заводський номер
У462.817.1
Кількість на модель
2
№
Назва деталі
Аксіально-поршневий насос
Заводський номер
310.3.112.03.06 правый
Кількість на модель
1
№
Назва деталі
Гідронасос
Заводський номер
310.3.112.04.06
Кількість на модель
1
№
Назва деталі
Роз'ємне з'єднання
Заводський номер
FAM10-08+FAF10-08
Кількість на модель
1
№
Назва деталі
Роз'ємне з'єднання
Заводський номер
FAM10-12+FAF10-12
Кількість на модель
1
№
Назва деталі
Роз'ємне з'єднання
Заводський номер
FAM10-16+FAF10-16
Кількість на модель
2
№
Назва деталі
Роз'ємне з'єднання
Заводський номер
FAM10-20+FAF10-20
Кількість на модель
2
№
Назва деталі
Клапан контролю тиску
Заводський номер
620.01.204.21
Кількість на модель
2
№
Назва деталі
Шестерний насос
Заводський номер
НШ50-КУЛ
Кількість на модель
1
№
Назва деталі
Гідроциліндр
Заводський номер
Ц22А.000М
Кількість на модель
4
№
Назва деталі
Гідроциліндр
Заводський номер
АР.05.44.000
Кількість на модель
2
№
Назва деталі
Гідрогальмо
Заводський номер
АР.05.07.000
Кількість на модель
1
№
Назва деталі
Гідророзподільник
Заводський номер
1РСММ12-25-02.5-5х04.1-0,4.1ЕК
Кількість на модель
1
№
Назва деталі
Гідророзподільник
Заводський номер
1РСММ12-25-02.1-2х04.1Е-07.2
Кількість на модель
1
№
Назва деталі
Гідророзподільник
Заводський номер
1Рн323-ФВ64
Кількість на модель
1
№
Назва деталі
Гідромотор
Заводський номер
310.3.56.00.06
Кількість на модель
2
№
Назва деталі
Зворотний клапан
Заводський номер
КОЛ-203
Кількість на модель
1
№
Назва деталі
Зворотний клапан
Заводський номер
Г51-35
Кількість на модель
2
№
Назва деталі
Аварійний клапан
Заводський номер
АР.05.06.000
Кількість на модель
4
№
Назва деталі
Носик для наливання
Заводський номер
ТМ478G150
Кількість на модель
1
№
Назва деталі
Гідроциліндр
Заводський номер
А50М.26.01.000
Кількість на модель
1
№
Назва деталі
Масляний бак
Заводський номер
АПР60/80.05.01.000
Кількість на модель
1
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Фільтр | RFM-110-CV-1-B-B-8-R1-S | 1 | 1 | |||||
| Мікрошланг | 6400-10.162-50.204-2500 | 1 | 1 | |||||
| Мікрошланг | 6400-10.162-50.204-1500 | 1 | 1 | |||||
| Манометр | М635RL250.09 | 2 | 2 | |||||
| Кульовий кран | КШП-32-250.00.000 | 1 | 1 | |||||
| Кульовий кран | КШШ-20-250.00.000 | 1 | 1 | |||||
| Муфтовий кран ТУ26-07-1452-88 | ТУ26-07-1452-88 | 2 | 2 | |||||
| Запобіжний клапан | У462.817.1 | 2 | 2 | |||||
| Аксіально-поршневий насос | 310.3.112.03.06 правый | 1 | 1 | |||||
| Гідронасос | 310.3.112.04.06 | 1 | 1 | |||||
| Роз'ємне з'єднання | FAM10-08+FAF10-08 | 1 | 1 | |||||
| Роз'ємне з'єднання | FAM10-12+FAF10-12 | 1 | 1 | |||||
| Роз'ємне з'єднання | FAM10-16+FAF10-16 | 2 | 2 | |||||
| Роз'ємне з'єднання | FAM10-20+FAF10-20 | 2 | 2 | |||||
| Клапан контролю тиску | 620.01.204.21 | 2 | 2 | |||||
| Шестерний насос | НШ50-КУЛ | 1 | 1 | |||||
| Гідроциліндр | Ц22А.000М | 4 | 4 | |||||
| Гідроциліндр | АР.05.44.000 | 2 | 2 | |||||
| Гідрогальмо | АР.05.07.000 | 1 | 1 | |||||
| Гідророзподільник | 1РСММ12-25-02.5-5х04.1-0,4.1ЕК | 1 | 1 | |||||
| Гідророзподільник | 1РСММ12-25-02.1-2х04.1Е-07.2 | 1 | 1 | |||||
| Гідророзподільник | 1Рн323-ФВ64 | 1 | 1 | |||||
| Гідромотор | 310.3.56.00.06 | 2 | 2 | |||||
| Зворотний клапан | КОЛ-203 | 1 | 1 | |||||
| Зворотний клапан | Г51-35 | 2 | 2 | |||||
| Аварійний клапан | АР.05.06.000 | 4 | 4 | |||||
| Носик для наливання | ТМ478G150 | 1 | 1 | |||||
| Гідроциліндр | А50М.26.01.000 | 1 | 1 | |||||
| Масляний бак | АПР60/80.05.01.000 | 1 | 1 |
