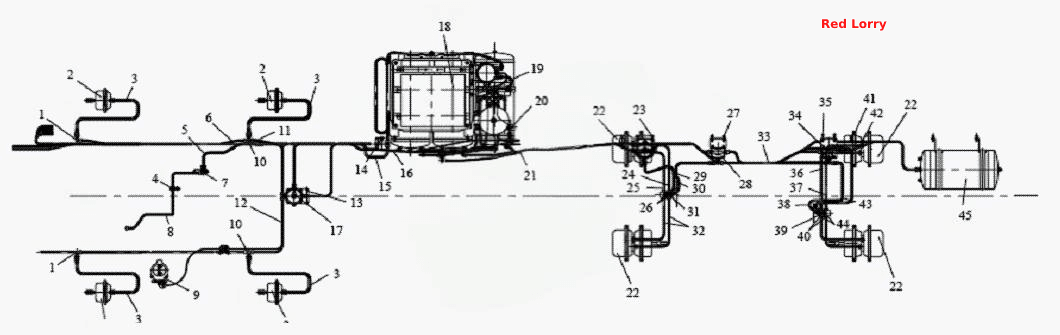

Гальмівна система
100%
Назва деталі
Повітряна трубка
Заводський номер
S3506375-168X
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
CQ34010
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
Q40310
Кількість на модель
2
№
Назва деталі
Пружинна шайба
Заводський номер
Q40312
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
CQ34012
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
CQ1501035
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
CQ35118
Кількість на модель
2
№
Назва деталі
гвинт
Заводський номер
CQ1501025
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
CQ35320
Кількість на модель
4
№
Назва деталі
Затискач
Заводський номер
3506427-240
Кількість на модель
2
№
Назва деталі
Гайка
Заводський номер
CQ35120
Кількість на модель
1
№
Назва деталі
Процвітаючий
Заводський номер
3506207-271
Кількість на модель
1
№
Назва деталі
Коліно повітряної трубки
Заводський номер
3506209-1Н
Кількість на модель
4
№
1
Назва деталі
Вузол гальмівного циліндра
Заводський номер
3519110-8N
Кількість на модель
6
№
2
Назва деталі
Гальмівний шланг
Заводський номер
3506010-01А1
Кількість на модель
6
№
3
Назва деталі
Кронштейн повітряної трубки
Заводський номер
3506207-241
Кількість на модель
1
№
4
Назва деталі
Повітряна трубка
Заводський номер
3506030-05А1
Кількість на модель
1
№
5
Назва деталі
Повітряна трубка
Заводський номер
S3506100-168X
Кількість на модель
1
№
6
Назва деталі
Кутовий шарнір труби
Заводський номер
3406117А8Е
Кількість на модель
1
№
7
Назва деталі
Повітряна трубка
Заводський номер
S3506205-168X
Кількість на модель
1
№
8
Назва деталі
Заслінка гірського гальма
Заводський номер
3523010-228
Кількість на модель
1
№
9
Назва деталі
Т-подібне з'єднання
Заводський номер
3506214A6V
Кількість на модель
2
№
10
Назва деталі
Повітряна трубка
Заводський номер
S3506385-168X
Кількість на модель
1
№
11
Назва деталі
Повітряна трубка
Заводський номер
S3506390-168X
Кількість на модель
1
№
12
Назва деталі
гвинт
Заводський номер
CQ1503035
Кількість на модель
2
№
13
Назва деталі
гвинт
Заводський номер
CQ1501240
Кількість на модель
1
№
14
Назва деталі
Повітряна трубка
Заводський номер
S3506210-168X
Кількість на модель
1
№
15
Назва деталі
Пластикова петля
Заводський номер
Т67420376
Кількість на модель
1
№
16
Назва деталі
Клапан переднього гальма
Заводський номер
2S3518030-333
Кількість на модель
1
№
17
Назва деталі
Гумовий амортизатор акумулятора
Заводський номер
3513807-240
Кількість на модель
1
№
18
Назва деталі
Резервуар для повітря
Заводський номер
S3513010-93X
Кількість на модель
1
№
19
Назва деталі
Повітряна трубка
Заводський номер
3506335-4G
Кількість на модель
1
№
20
Назва деталі
Циліндр пружинного гальма
Заводський номер
3530015G116
Кількість на модель
4
№
22
Назва деталі
Реле середньої осі
Заводський номер
3S3518010-93X
Кількість на модель
1
№
23
Назва деталі
Повітряна трубка
Заводський номер
3506340-271
Кількість на модель
1
№
24
Назва деталі
Повітряна трубка
Заводський номер
3506345-271
Кількість на модель
1
№
25
Назва деталі
З'єднання повітряної трубки
Заводський номер
305210-F
Кількість на модель
2
№
26
Назва деталі
Клапан ручного керування
Заводський номер
S3516010-93X
Кількість на модель
1
№
28
Назва деталі
Пластикова петля
Заводський номер
T67420376
Кількість на модель
1
№
29
Назва деталі
Повітряна трубка
Заводський номер
3506030-8E
Кількість на модель
1
№
30
Назва деталі
Кронштейн шарніра
Заводський номер
3506327-271
Кількість на модель
1
№
31
Назва деталі
Повітряна трубка
Заводський номер
3506375A4G
Кількість на модель
2
№
32
Назва деталі
ПРИСКОРЮВАЛЬНИЙ КЛАПАН ЗАДНЬОЇ ОСІ
Заводський номер
S3518020-93X
Кількість на модель
1
№
34
Назва деталі
Повітряна трубка
Заводський номер
3506385-271
Кількість на модель
1
№
36
Назва деталі
Повітряна трубка
Заводський номер
3506390-271
Кількість на модель
1
№
37
Назва деталі
Повітряна трубка
Заводський номер
3506020-116
Кількість на модель
1
№
38
Назва деталі
КРОНШТЕЙН ШАРНІРА
Заводський номер
3506328-271
Кількість на модель
1
№
39
Назва деталі
Т-подібне з'єднання
Заводський номер
3506350-271
Кількість на модель
2
№
40
Назва деталі
Кронштейн
Заводський номер
3506426-240
Кількість на модель
2
№
41
Назва деталі
Повітряна трубка
Заводський номер
3506335-168X
Кількість на модель
1
№
42
Назва деталі
ПОВІТРЯНИЙ РЕЗЕРВУАР
Заводський номер
S3513003-318
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Повітряна трубка | S3506375-168X | 2 | 2 | |||||
| Гайка | CQ34010 | 2 | 2 | |||||
| Пружинна шайба | Q40310 | 2 | 2 | |||||
| Пружинна шайба | Q40312 | 1 | 1 | |||||
| Гайка | CQ34012 | 1 | 1 | |||||
| гвинт | CQ1501035 | 2 | 2 | |||||
| Гайка | CQ35118 | 2 | 2 | |||||
| гвинт | CQ1501025 | 2 | 2 | |||||
| Гайка | CQ35320 | 4 | 4 | |||||
| Затискач | 3506427-240 | 2 | 2 | |||||
| Гайка | CQ35120 | 1 | 1 | |||||
| Процвітаючий | 3506207-271 | 1 | 1 | |||||
| 1 | Коліно повітряної трубки | 3506209-1Н | 4 | 4 | 1 | |||
| 2 | Вузол гальмівного циліндра | 3519110-8N | 6 | 6 | 2 | |||
| 3 | Гальмівний шланг | 3506010-01А1 | 6 | 6 | 3 | |||
| 4 | Кронштейн повітряної трубки | 3506207-241 | 1 | 1 | 4 | |||
| 5 | Повітряна трубка | 3506030-05А1 | 1 | 1 | 5 | |||
| 6 | Повітряна трубка | S3506100-168X | 1 | 1 | 6 | |||
| 7 | Кутовий шарнір труби | 3406117А8Е | 1 | 1 | 7 | |||
| 8 | Повітряна трубка | S3506205-168X | 1 | 1 | 8 | |||
| 9 | Заслінка гірського гальма | 3523010-228 | 1 | 1 | 9 | |||
| 10 | Т-подібне з'єднання | 3506214A6V | 2 | 2 | 10 | |||
| 11 | Повітряна трубка | S3506385-168X | 1 | 1 | 11 | |||
| 12 | Повітряна трубка | S3506390-168X | 1 | 1 | 12 | |||
| 13 | гвинт | CQ1503035 | 2 | 2 | 13 | |||
| 14 | гвинт | CQ1501240 | 1 | 1 | 14 | |||
| 15 | Повітряна трубка | S3506210-168X | 1 | 1 | 15 | |||
| 16 | Пластикова петля | Т67420376 | 1 | 1 | 16 | |||
| 17 | Клапан переднього гальма | 2S3518030-333 | 1 | 1 | 17 | |||
| 18 | Гумовий амортизатор акумулятора | 3513807-240 | 1 | 1 | 18 | |||
| 19 | Резервуар для повітря | S3513010-93X | 1 | 1 | 19 | |||
| 20 | Повітряна трубка | 3506335-4G | 1 | 1 | 20 | |||
| 22 | Циліндр пружинного гальма | 3530015G116 | 4 | 4 | 22 | |||
| 23 | Реле середньої осі | 3S3518010-93X | 1 | 1 | 23 | |||
| 24 | Повітряна трубка | 3506340-271 | 1 | 1 | 24 | |||
| 25 | Повітряна трубка | 3506345-271 | 1 | 1 | 25 | |||
| 26 | З'єднання повітряної трубки | 305210-F | 2 | 2 | 26 | |||
| 28 | Клапан ручного керування | S3516010-93X | 1 | 1 | 28 | |||
| 29 | Пластикова петля | T67420376 | 1 | 1 | 29 | |||
| 30 | Повітряна трубка | 3506030-8E | 1 | 1 | 30 | |||
| 31 | Кронштейн шарніра | 3506327-271 | 1 | 1 | 31 | |||
| 32 | Повітряна трубка | 3506375A4G | 2 | 2 | 32 | |||
| 34 | ПРИСКОРЮВАЛЬНИЙ КЛАПАН ЗАДНЬОЇ ОСІ | S3518020-93X | 1 | 1 | 34 | |||
| 36 | Повітряна трубка | 3506385-271 | 1 | 1 | 36 | |||
| 37 | Повітряна трубка | 3506390-271 | 1 | 1 | 37 | |||
| 38 | Повітряна трубка | 3506020-116 | 1 | 1 | 38 | |||
| 39 | КРОНШТЕЙН ШАРНІРА | 3506328-271 | 1 | 1 | 39 | |||
| 40 | Т-подібне з'єднання | 3506350-271 | 2 | 2 | 40 | |||
| 41 | Кронштейн | 3506426-240 | 2 | 2 | 41 | |||
| 42 | Повітряна трубка | 3506335-168X | 1 | 1 | 42 | |||
| 45 | ПОВІТРЯНИЙ РЕЗЕРВУАР | S3513003-318 | 1 | 1 | 45 |
